Desmontaje/Reparar del dispositivo móvil Xiaomi Redmi 13C (Xiaomi Redmi 13C 23108RN04Y) con la descripción de cada paso y el conjunto de herramientas requerido.

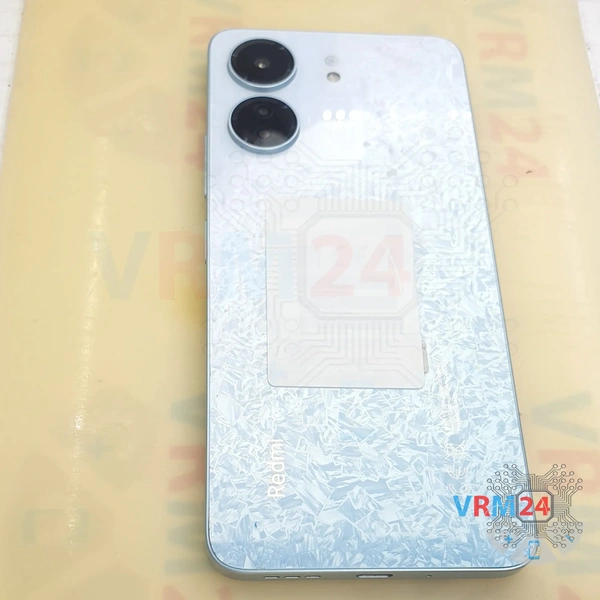

⚠️️ Antes de desmontar, no olvides apagar tu teléfono.

En primer lugar, debemos retirar la bandeja de la tarjeta. Para hacer esto, utilizamos una herramienta especial. Insértelo con cuidado en el orificio y empuje suavemente la bandeja para tarjetas hacia afuera.

Si la bandeja no sale bien, podemos utilizar adicionalmente unas pinzas.

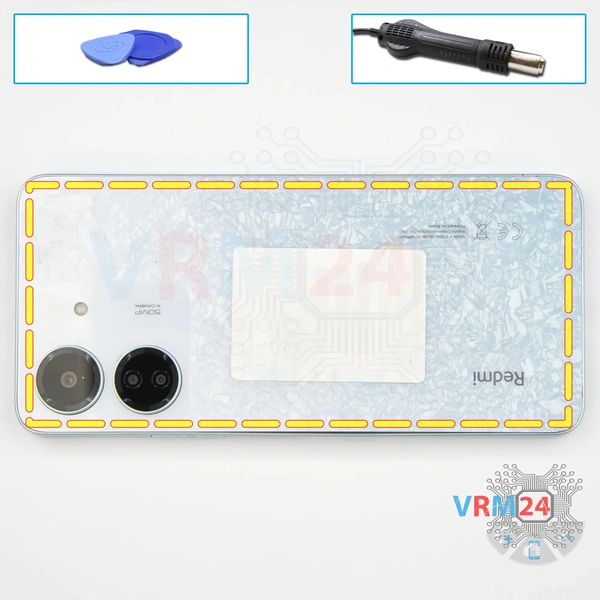

Necesitamos calentar la superficie de la tapa trasera a aproximadamente 70 grados Celsius o 160 grados Fahrenheit. Para esto usamos una estera térmica - puedes usar un secador de pelo.

Después de 5 a 7 minutos, podemos proceder a despegar la tapa trasera.

Para despegar la tapa trasera, usamos una película de plástico fina. Esta película puede ser una película de una pantalla nueva o una película de una papelería.

La insertamos con cuidado en el espacio entre la tapa trasera y la tapa intermedia y la pasamos por el borde, cortando el respaldo adhesivo.

⚠️️ Siempre debemos tener cuidado con los botones laterales, ya que los cables pueden estar ubicados en estos lugares.

Este modelo tiene la tapa de la cámara separada de la tapa trasera, por lo que no podemos dañar las lentes de la cámara de esta manera.

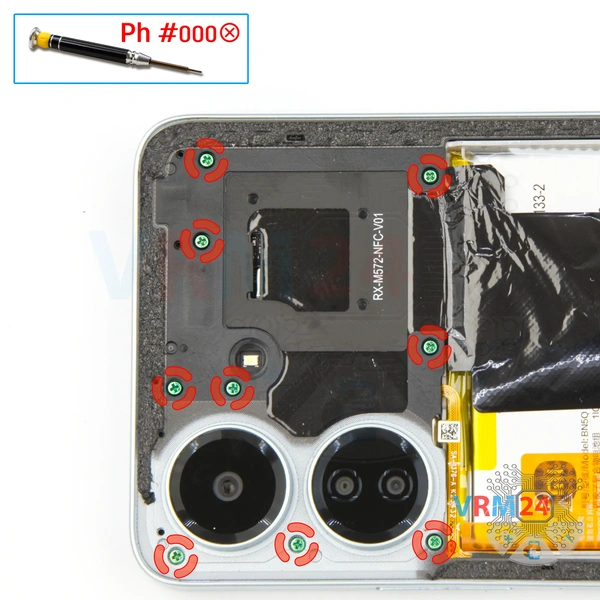

Con un destornillador Phillips de 1,5 mm (PH #000), desatornille los nueve tornillos.

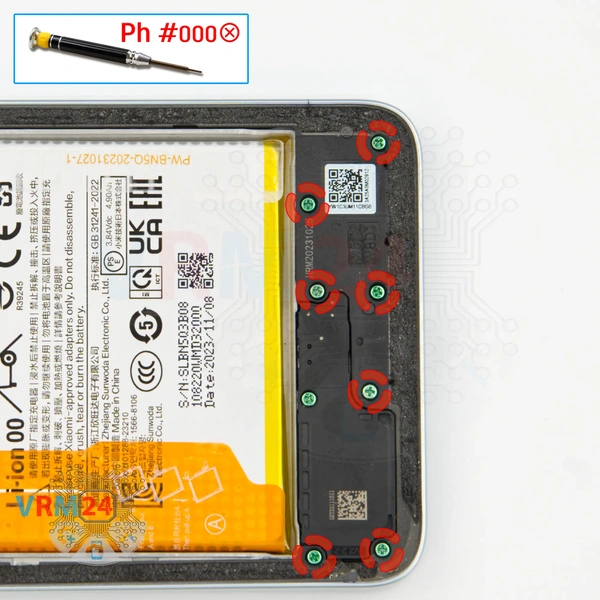

Después de eso, debemos quitar los siete tornillos en la parte inferior. Para ello utilizamos un destornillador Phillips o Philips nº000 de milímetro y medio.

Desatornille con cuidado los tornillos y colóquelos en una superficie especial en un orden específico, por si acaso.

Si nos cuesta quitar los tornillos, adicionalmente podemos utilizar unas pinzas para retirarlos.

Y, como siempre, dejamos un tornillo, que es el que fija la tapa con el altavoz, para que no nos impida despegar la tapa intermedia.

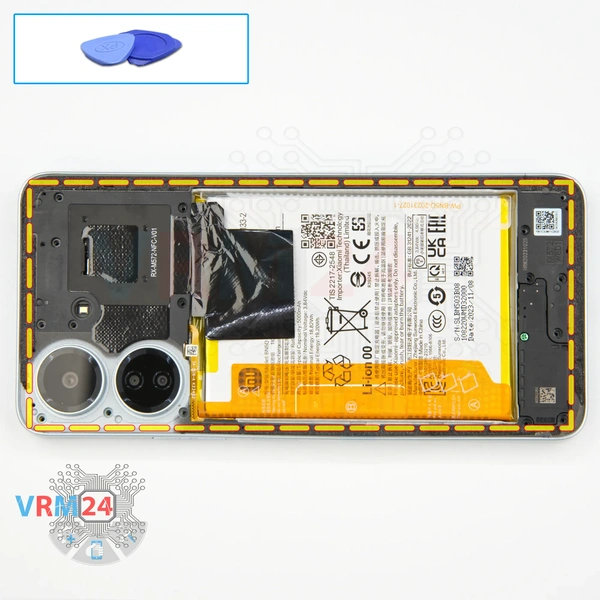

Pasamos a desmontar la tapa intermedia. Para ello, primero utilizamos una película de plástico fina, la introducimos en el hueco que hay entre la tapa intermedia y el marco de la pantalla, cerca del orificio de la bandeja de la tarjeta.

Soltamos unos cuantos clips y luego podemos utilizar una herramienta más gruesa.

Vamos por el borde, soltando los clips, desmontando así la tapa intermedia.

Siempre debemos tener cuidado con las esquinas, porque la tapa es especialmente resistente en las esquinas. Y, por supuesto, debemos tener cuidado con los botones y el sensor de huellas dactilares, porque hay botones y cables.

¡De nuevo! Debemos tener mucho cuidado de no dañar el cable del sensor de huellas dactilares.

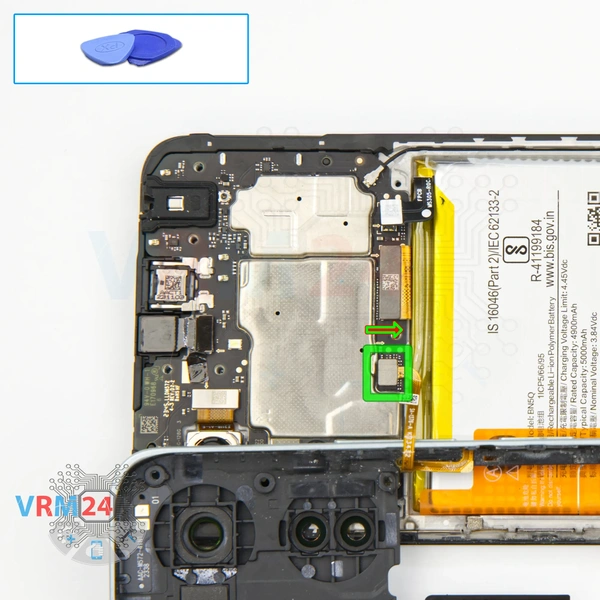

Desconecte el conector de la batería lo antes posible. Utilice una herramienta que no sea de metal ni de plástico para evitar dañarla.

ℹ️️ El modelo Xiaomi Redmi 13C tiene una batería BN5Q con una capacidad de 5000 mAh (también conocida como batería recargable).

Y podemos desconectar el conector del sensor de huellas dactilares y quitar la tapa intermedia.

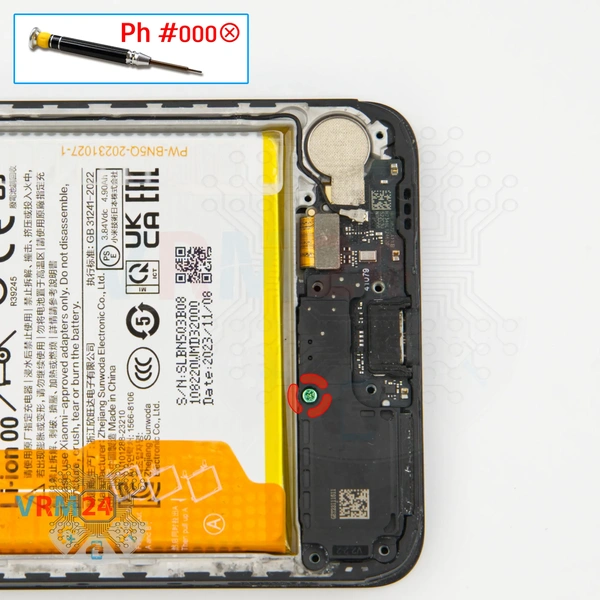

Ahora tenemos que desatornillar el tornillo que fija la tapa al altavoz.

Para ello también utilizamos un destornillador Phillips de 1,5 milímetros o Philips #000.

Desatornillamos el tornillo con cuidado y lo dejamos a un lado.

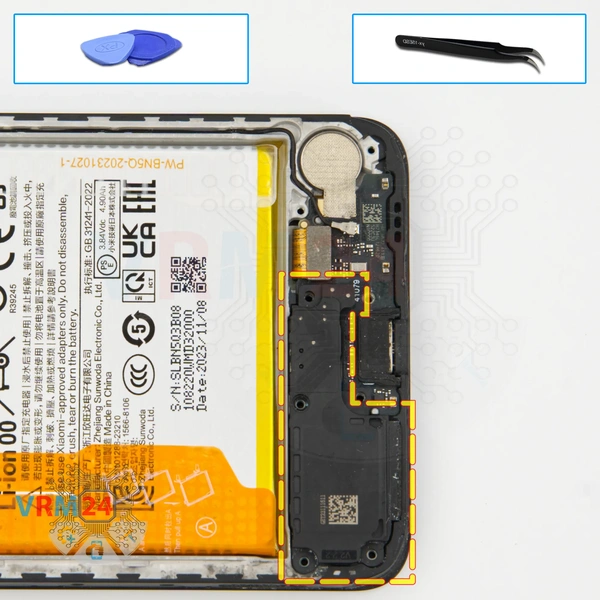

Luego despegamos la tapa con el altavoz. Enganchamos con cuidado el borde, levantamos y retiramos la tapa con el altavoz.

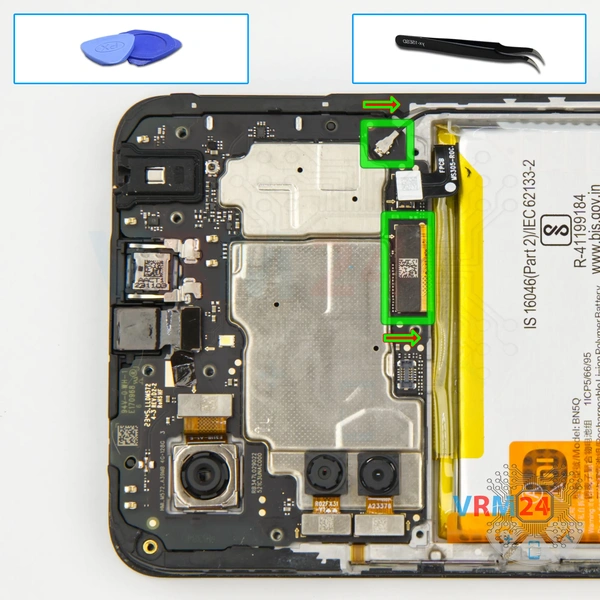

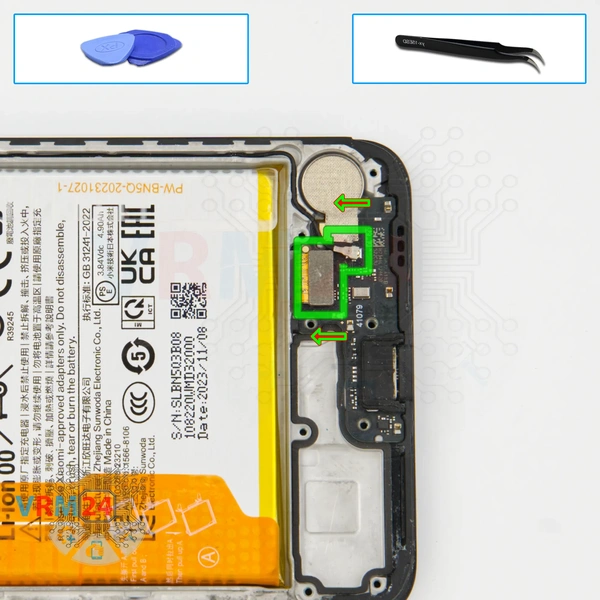

Luego de esto desconectamos el conector del cable inter-placa, desconectamos el conector del cable coaxial.

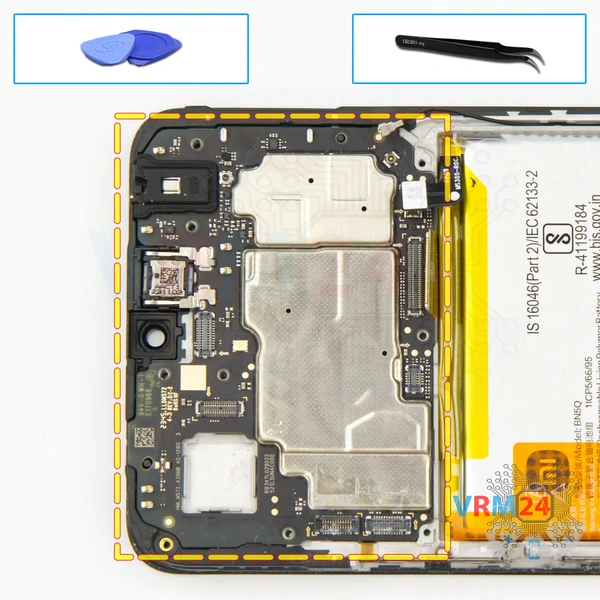

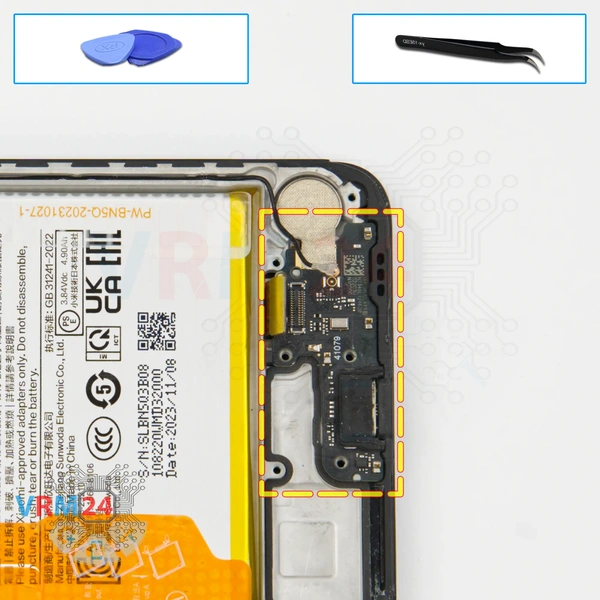

Y ya podemos separar la placa base. Buscamos el lugar adecuado donde podemos enganchar, levantar y retirar con cuidado la placa base.

En la placa base tenemos el puerto de carga, el micrófono y otros elementos en la parte trasera.

Desconectamos el conector del cable coaxial, luego desconectamos el conector del cable inter-placa.

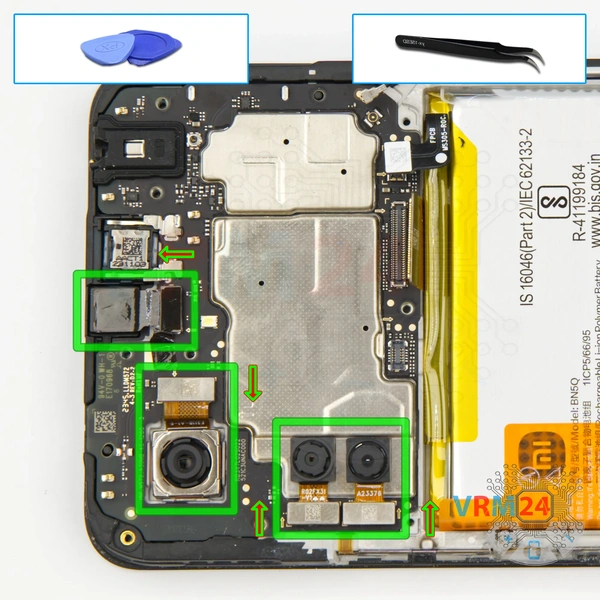

También podemos desmontar las cámaras.

Sujétalas con cuidado por el borde para que no se caigan accidentalmente y no dañemos las lentes.

Primero quitemos la placa base.

Busque el lugar correcto donde podamos enganchar con cuidado, levantar y quitar la placa base.

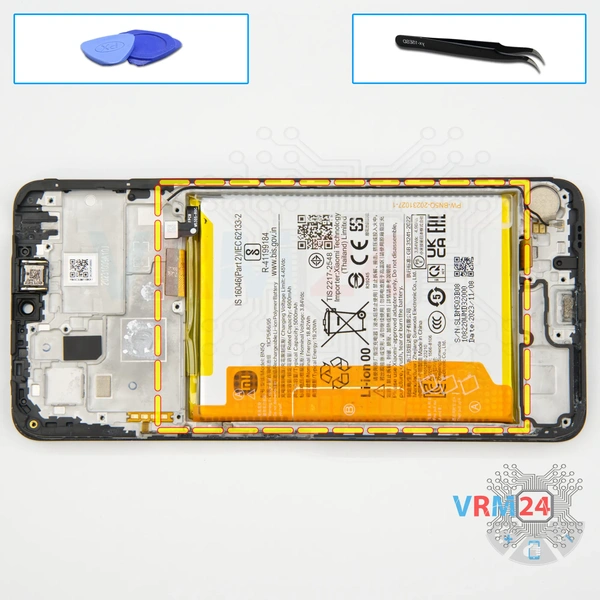

Por último, procedemos a separar la batería.

Primero tenemos que desenrollar las pestañas marrones. La pestaña del medio debe estar girada hacia un lado tanto como sea posible para que no nos moleste, y la pestaña ancha, que se encuentra en los bordes, debemos tirar hacia arriba con cuidado.

Así que tiramos con cuidado de la pestaña hacia arriba, separando la batería.

Debajo de la batería hay una capa protectora transparente que protege los cables entre placas.

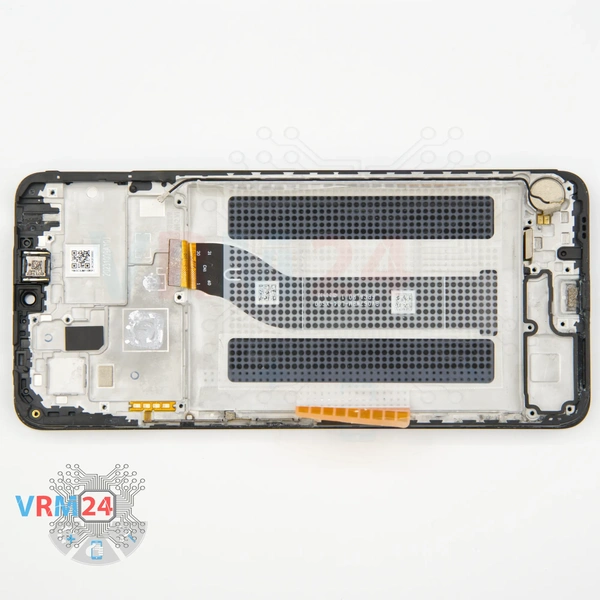

ℹ️️ En el marco de la pantalla quedaron: el altavoz del auricular, los cables y el motor de vibración.
