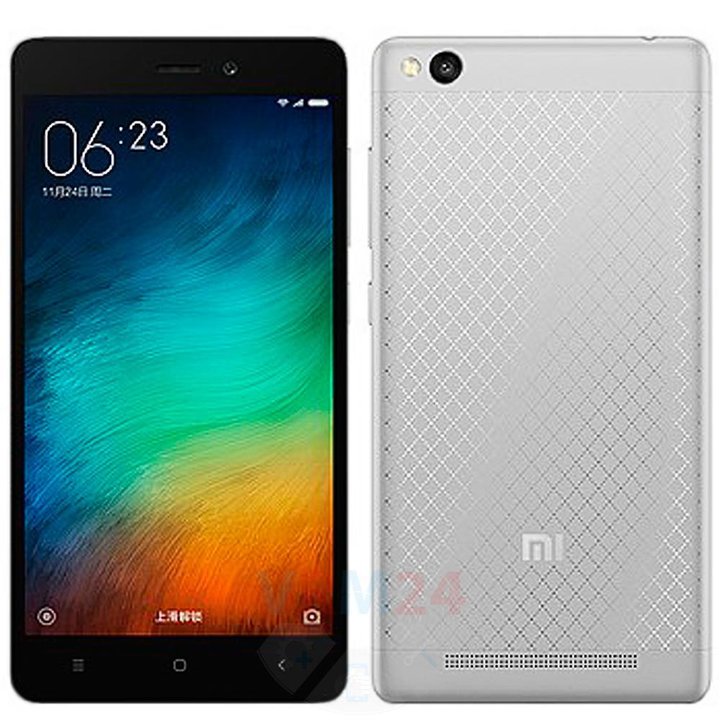

Desmontaje/Reparar del dispositivo móvil Xiaomi RedMi 3 con la descripción de cada paso y el conjunto de herramientas requerido.

Use la herramienta de expulsión (también conocida como Aguja) o Paperclip. Empuje la punta hasta el final en el orificio hasta que se expulse la bandeja y, a continuación, extraiga la bandeja de la tarjeta SIM y la tarjeta de memoria (Micro SD).

⚠️ ¡Presta atención! La herramienta debe insertarse en un orificio en el borde de la carcasa del teléfono. No presione demasiado fuerte. Puede romper el mecanismo de expulsión de la bandeja.

Usando un spudger o un pico de plástico, con cuidado, alrededor del borde, separe los clips de la cubierta posterior y retírela.

No inserte la herramienta profundamente ni la doble. De lo contrario, la carcasa puede ser manipulada o dañada.

⚠️ Tenga cuidado al abrir la cubierta desde el lado de los botones de volumen y encendido. El cable delgado y los botones frágiles son fáciles de dañar.

Usando un destornillador (Phillips 1.5 mm PH #000), desenrosque los nueve tornillos.

Haz palanca en los bordes. Mueva una herramienta de apertura a lo largo del borde, separe los clips y retire la cubierta con guías de antena.

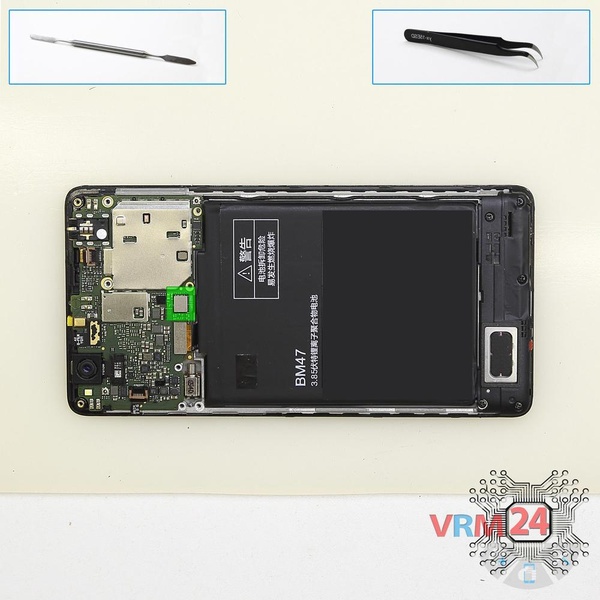

Desconecte el conector de la batería lo antes posible. Es mejor utilizar una herramienta que no sea de metal o de plástico para evitar daños.

ℹ️ El modelo Xiaomi RedMi 3 cuenta con una batería BM47 de 4000 mAh de capacidad (también conocida como batería recargable).

Con sumo cuidado, extraiga la batería porque está pegada por dentro por el fabricante.

Además, debemos recordar o mirar de antemano la ubicación de los cables planos debajo de la batería, para no dañarlos.

Utilizando un destornillador (Philips 1.5 mm PH #000), desenrosque los cinco tornillos.

Haz palanca sobre el borde y retira el ensamblaje del altavoz con las guías de la antena.

Con un destornillador (Philips 1,5 mm PH n.º 000), desatornille un tornillo que sujeta la subplaca.

Desconecte el conector del cable coaxial, conector del cable entre placas.

⚠️ No tire del cable ni haga palanca con una herramienta afilada, los conectores son bastante débiles y se rompen con facilidad, o el cable se cae del extremo (orejeta).

Retire la subplaca. Puede estar pegado al marco o fijado con accesorios como pestillos o ganchos, así que tenga cuidado.

ℹ️ La placa secundaria contiene un puerto de carga (Micro-USB), un micrófono, contactos de resorte para el altavoz y una unidad de antena.

⚠️ No es necesario insertar la herramienta debajo al quitar la subplaca. Los componentes internos podrían dañarse.

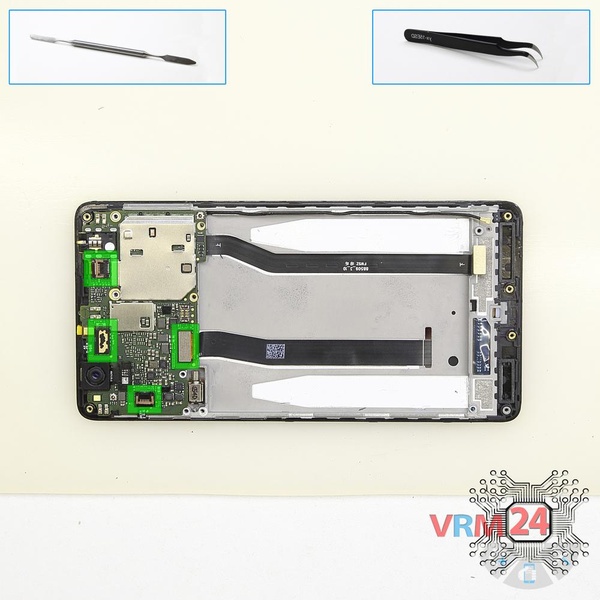

Haz palanca en los conectores del cable de los botones laterales, el cable de la pantalla, el cable de la pantalla táctil y el cable de la cámara frontal.

⚠️ Tenga cuidado al retirar los cables de los conectores, los cables son bastante delgados y es bastante fácil romperlos o dañar las pistas de contacto en el interior.

Dale la vuelta a la placa base. Desconecte los conectores del cable entre placas, cable coaxial.

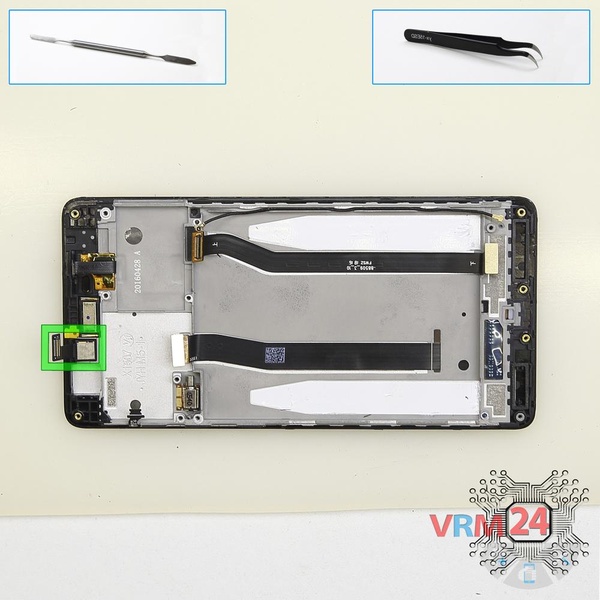

Haz palanca en la parte inferior del cuerpo y retira la cámara frontal (selfie).

⚠️ ¡Cuidado! La cámara está un poco pegada con adhesivo.

⚠️ Si levantamos la cámara por la mitad, podemos romper la cámara frontal por la mitad.

ℹ️ En el marco de la pantalla quedaron: el altavoz del auricular, el cable coaxial y el motor de vibración.
