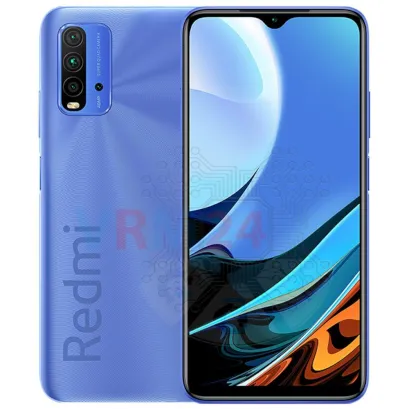

Desmontaje/Reparar del dispositivo móvil Xiaomi Redmi 9T (Xiaomi Redmi 9T M2010J19SY) con la descripción de cada paso y el conjunto de herramientas requerido.

⚠️ Antes de desmontarlo, no olvide apagar su teléfono.

Utilice la herramienta de expulsión (también conocida como Aguja) o un clip. Empuje la punta hasta el fondo en el orificio hasta que la bandeja se expulse y luego extraiga la bandeja de la tarjeta SIM y la tarjeta de memoria (Micro SD).

⚠️ ¡Presta atención! La herramienta debe insertarse en un orificio en el borde de la carcasa del teléfono. No presione demasiado. Puede romper el mecanismo de expulsión de la bandeja.

Con un spudger o un pico de plástico, con cuidado, alrededor del borde, separe los clips de la tapa trasera y retírelo.

No inserte la herramienta profundamente ni la doble. De lo contrario, la carcasa puede sufrir alteraciones o daños.

⚠️ Tenga cuidado al abrir la tapa desde el lado de los botones de volumen y encendido. El cable delgado y los botones frágiles son fáciles de dañar.

⚠️ ¡Preste atención al cable del sensor de huellas dactilares!

Con un destornillador (Phillips 1,5 mm PH000), desatornille 9 tornillos.

Retire la tapa que protege la placa de circuito impreso (PCB).

Desconecte el conector de la batería lo antes posible.

ℹ️️ El modelo Xiaomi Redmi 9T M2010J19SY tiene una batería BN62 con capacidad de 6000 mAh (también conocida como batería recargable).

⚠️ Es muy recomendable desconectar el conector para evitar posibles cortocircuitos durante el desmontaje.

Además, trate de no utilizar una herramienta de metal para desconectar el conector de la batería recargable o hágalo con cuidado.

Levante el conector del sensor de huellas digitales y retire la tapa trasera.

Con un destornillador (Phillips 1,5 mm PH000), desatornille 7 tornillos.

Retire el conjunto de altavoz con antenas.

Desconecte el conector del cable coaxial, el cable a la placa base, en la placa hija.

⚠️ No tire del cable ni haga palanca con una herramienta afilada, los conectores son bastante débiles y se rompen con facilidad o el cable se cae por el extremo (terminal).

Retire la placa secundaria. Se pega al marco con cinta metalizada, por lo que para facilitar el proceso, la subplaca se puede calentar un poco.

ℹ️️ La placa secundaria contiene un puerto de carga (Micro USB), motor de vibración, contactos de resorte para el altavoz, micrófono y una unidad de antena.

⚠️ No es necesario insertar la herramienta debajo al quitar la placa base. Los componentes internos podrían dañarse.

Levante los conectores del cable del módulo de pantalla, cable coaxial.

⚠️ Tenga cuidado al quitar los cables de los conectores, los cables son bastante delgados y es bastante fácil romperlos o dañar las pistas de contacto internas.

Levante los conectores y retire tres cámaras traseras y una cámara frontal (selfie).

Retire con cuidado la placa de circuito impreso. No es necesario utilizar una palanca ni intentar alcanzar la tabla a la fuerza. Asegúrese de que nada se interponga en el camino o sujete la tabla.

⚠️ No doble la placa de circuito al retirarla ni empuje herramientas debajo de ella. Sin que usted lo sepa, puede dañar componentes o cables desde el interior.

Levante el conector y retire la cámara trasera.
