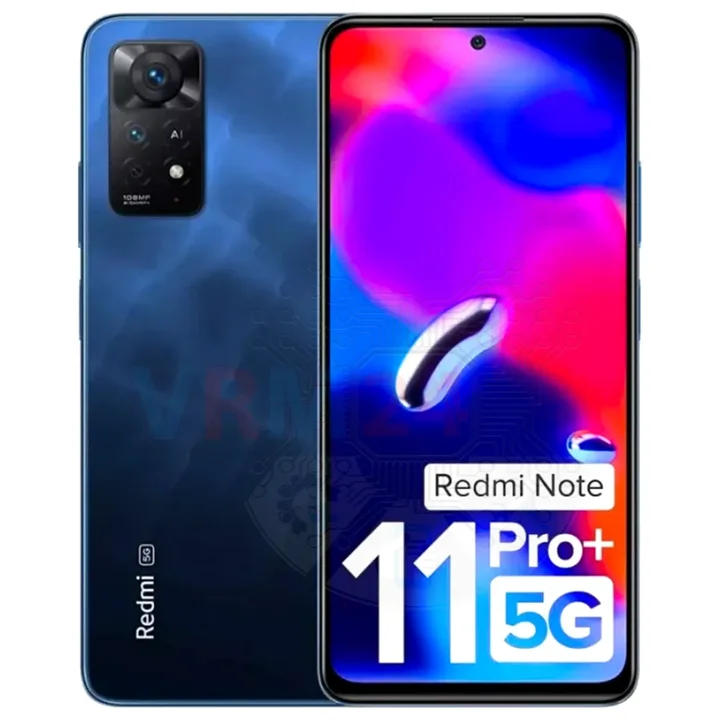

Desmontaje/Reparar del dispositivo móvil Xiaomi Redmi Note 11 Pro+ (Xiaomi Redmi Note 11 Pro+ 5G 21091116UG, Redmi Note 11 Pro Plus) con la descripción de cada paso y el conjunto de herramientas requerido.

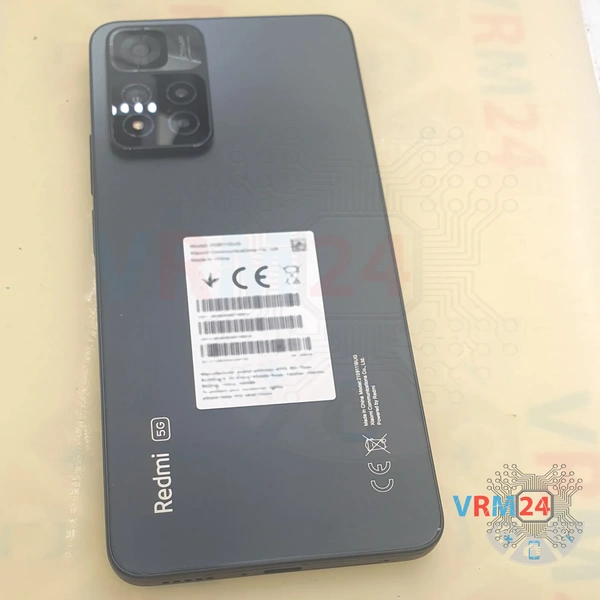

⚠️️ Antes de desmontar, no olvides apagar tu teléfono.

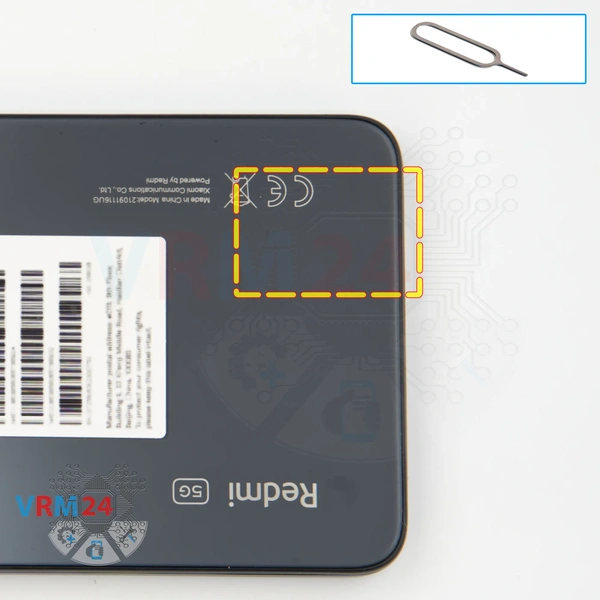

En primer lugar, debemos retirar la bandeja de tarjetas.

Para ello, utilizamos una herramienta especial, la introducimos en el orificio y empujamos con cuidado la bandeja de tarjetas hacia fuera.

Si la bandeja no sale bien, podemos utilizar adicionalmente unas pinzas.

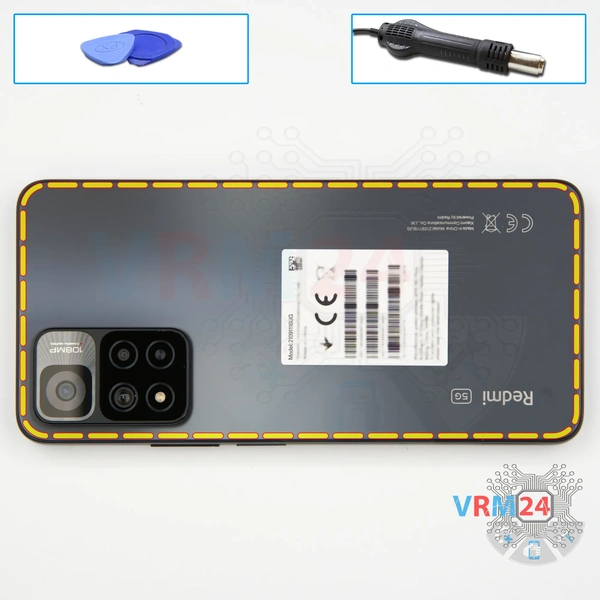

Necesitamos calentar la superficie de la tapa trasera a una temperatura de aproximadamente 70 grados centígrados. Para ello utilizamos una esterilla térmica, puedes utilizar un secador de pelo.

Y después de 5 a 7 minutos, podemos pasar a despegar la tapa trasera.

Para ello, primero utilizamos una película de plástico fina, la introducimos en el hueco entre la tapa trasera y la tapa intermedia y con cuidado pasamos por el borde, cortando la base adhesiva.

Como siempre, debemos tener cuidado en la zona de la cámara para no dañar accidentalmente las lentes.

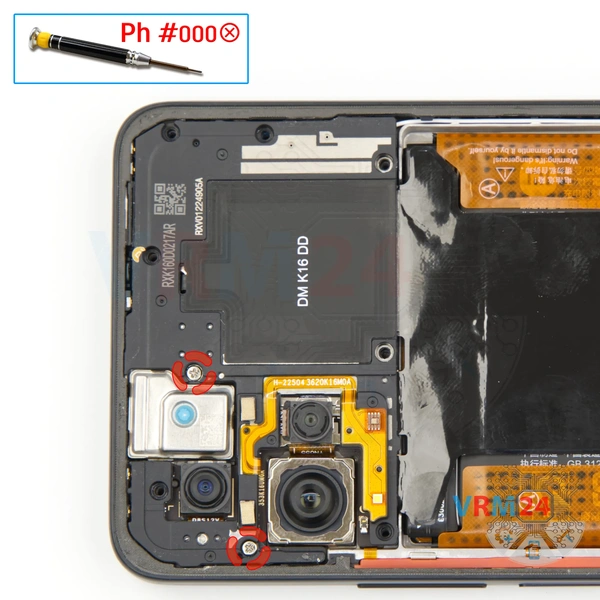

Pasamos a desatornillar los tornillos de la parte superior. Para ello utilizamos un destornillador Phillips de un milímetro y medio o un Philips #000.

Con un destornillador Phillips de 1,5 mm (PH #000), desatornillamos los dos tornillos plateados.

Ten en cuenta que algunos tornillos son diferentes, por lo que es mejor colocarlos en una superficie especial en un orden determinado, para no confundir nada al volver a montarlos.

Si los tornillos no salen bien, podemos utilizar un magnetizador. Si los tornillos se atascan, podemos utilizar unas pinzas.

Retiramos la tapa donde se encuentran los pads de contacto de las pistas de antena que cubren la placa base.

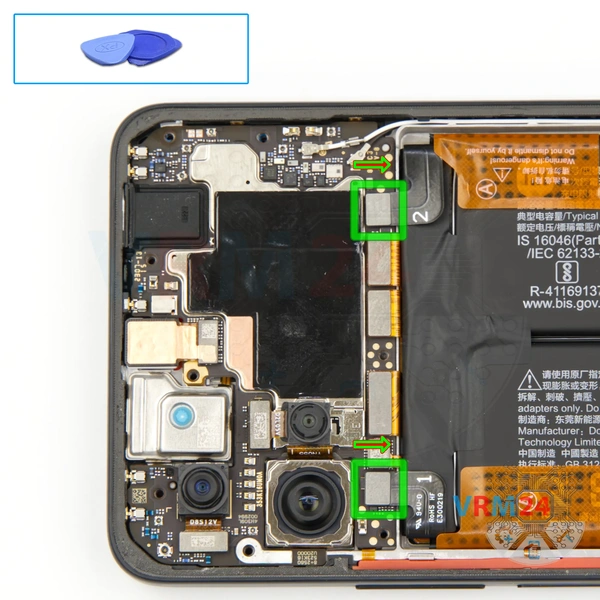

Con una herramienta no metálica desconectamos los dos conectores de la batería.

ℹ️️ El modelo Xiaomi Redmi Note 11 Pro+ 5G 21091116UG tiene una batería BP47 con una capacidad de 2250mAh*2 (también conocida como batería recargable).

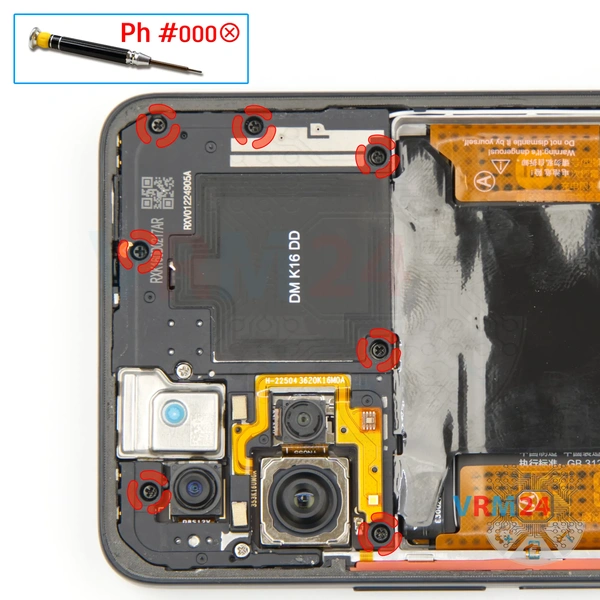

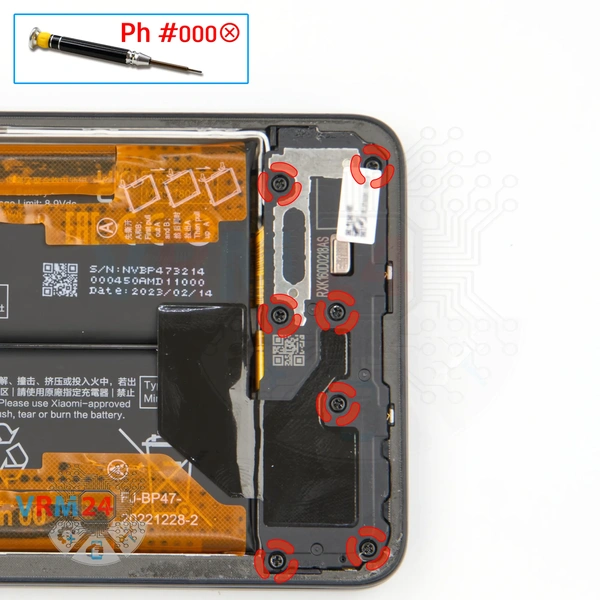

Con un destornillador Phillips de 1,5 mm (PH #000), desatornille los siete tornillos.

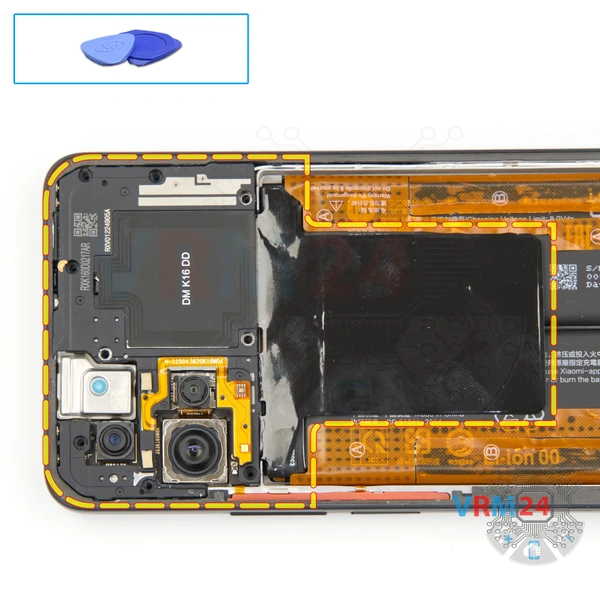

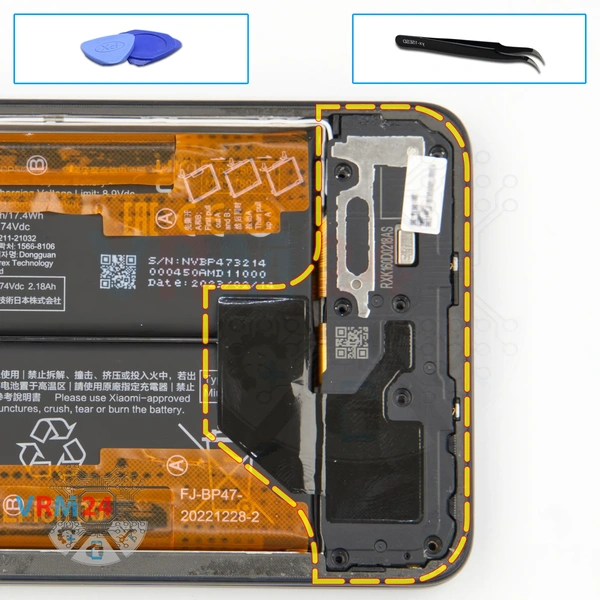

Desmontamos la tapa que oculta el altavoz y la subplaca.

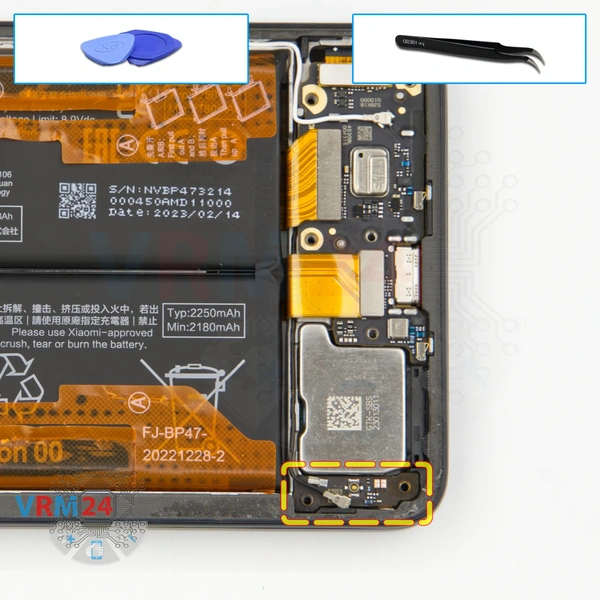

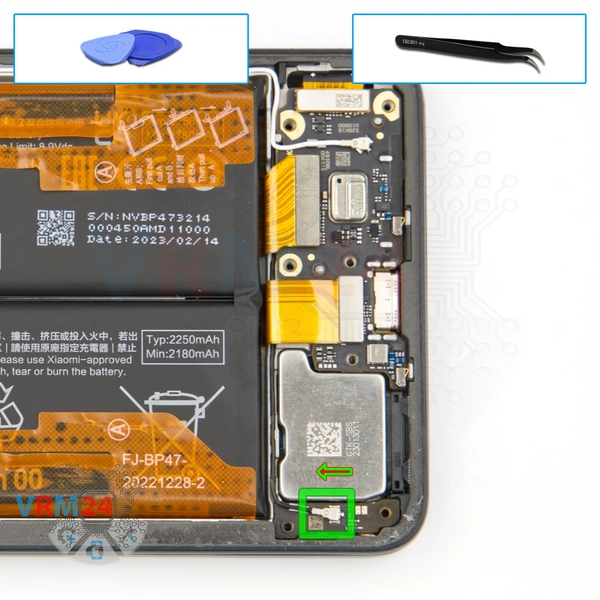

Después de esto desconectamos el conector del cable entre placas de la placa de antena pequeña.

Ahora podemos retirar la pequeña placa de antena hacia los lados.

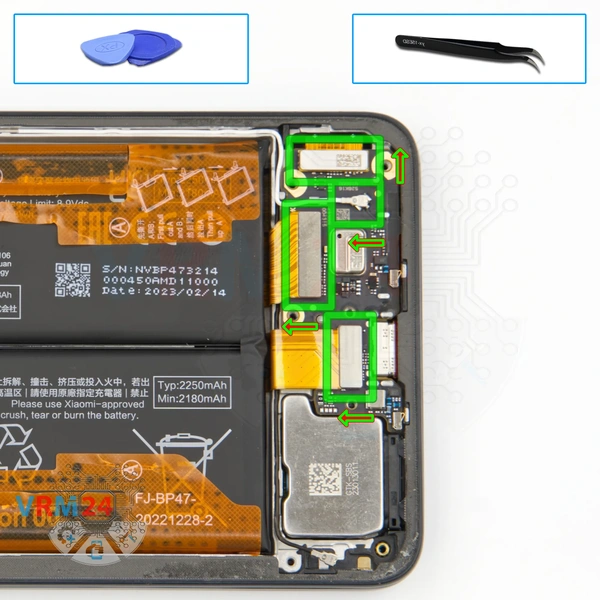

Desconectamos el conector del cable inter-placa, desconectamos el conector del segundo cable inter-placa, desconectamos el conector del cable al display, desconectamos el conector del cable coaxial y soltamos el propio cable para que no nos estorbe.

Y ya podemos separar la placa base.

Como siempre, buscamos el lugar adecuado donde podemos enganchar, levantar y retirar con cuidado la placa base.

Lo mejor es doblar los cables hacia un lado para que no nos estorben y nos impidan retirar la placa base.

En la placa base tenemos un puerto de carga, un micrófono, un conector de tarjeta en la parte trasera.

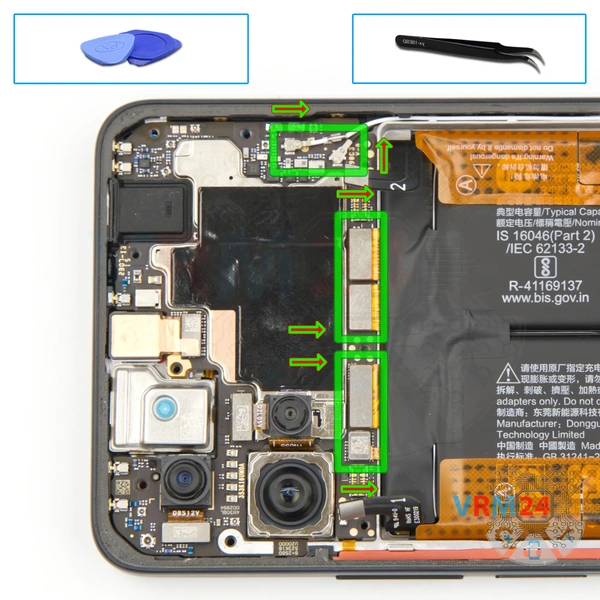

A continuación pasamos a desconectar los conectores de la placa base.

Primero conectamos los dos conectores de los dos cables coaxiales. Tenemos que tener mucho cuidado de no dañar accidentalmente el cable coaxial o el conector de la placa base.

A continuación desconectamos el conector del cable inter-placa, desconectamos el segundo conector del cable inter-placa, desconectamos el conector del cable de la pantalla, desconectamos el conector de los botones laterales o el conector del cable del sensor de huellas.

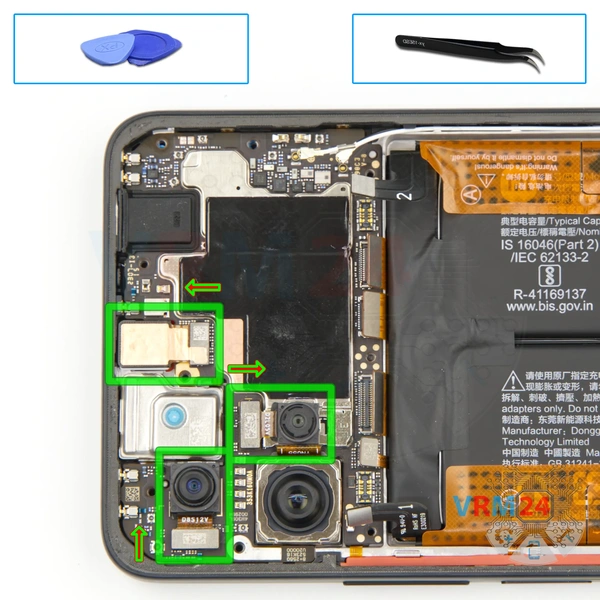

Podemos separar la cámara frontal. Enganchamos con cuidado el borde e intentamos separarla, debemos tener mucho cuidado, ya que la cámara frontal está pegada al marco de la pantalla. Después de eso, separamos las cámaras traseras, que están pegadas con cinta adhesiva a la placa base.

Debemos tener cuidado al separar las cámaras, para no dañar accidentalmente los cables o las lentes.

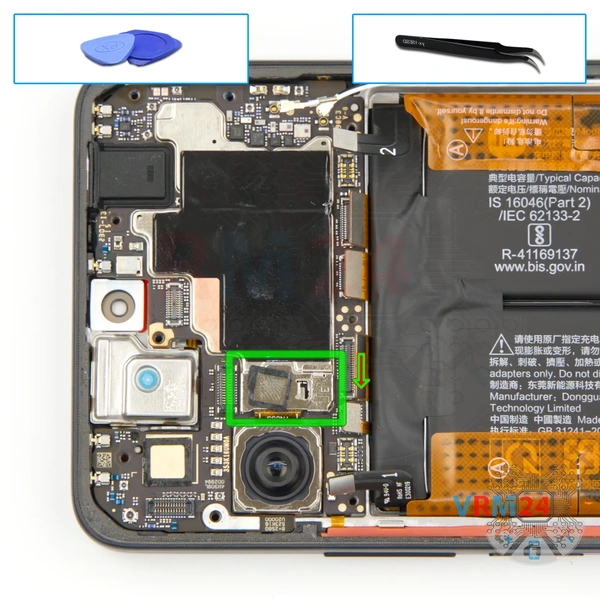

Ahora podemos separar la cámara trasera grande.

Primero, debemos quitar el soporte que sujeta el conector.

Hacemos a un lado el soporte y después desconectamos el conector y retiramos con cuidado la cámara trasera grande.

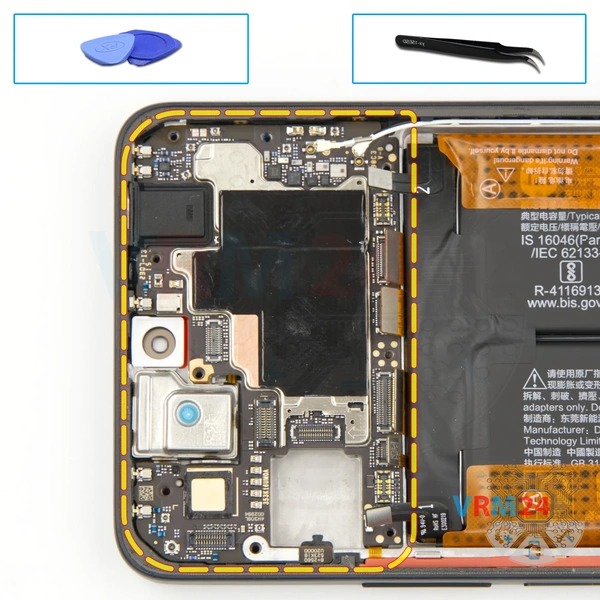

A continuación, procedemos a separar la placa base.

Como siempre, debemos encontrar el lugar adecuado donde podamos hacer palanca, levantar y retirar con cuidado la placa base.

Por supuesto, lo mejor es que dejemos los cables y conectores a un lado para que no interfieran con nosotros.

También debemos tener en cuenta que la placa base en el interior puede estar sujeta en su lugar con pasta térmica.

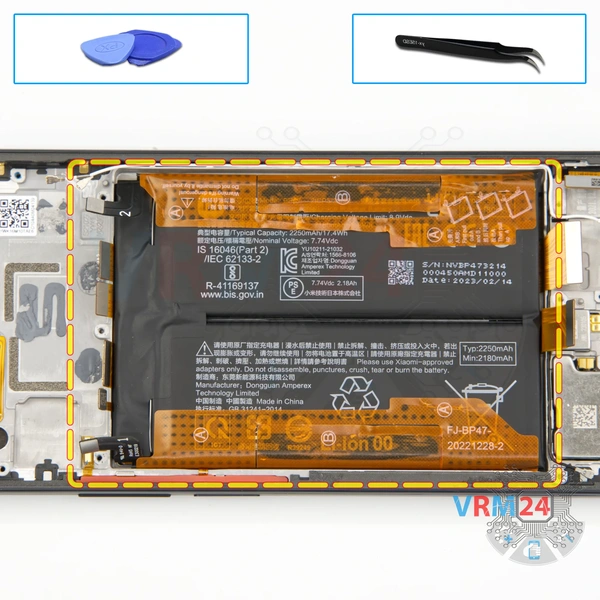

Por último, pasamos a separar la batería.

Tradicionalmente para el modelo XIAOMI, tenemos dos pestañas marrones en un lado, dos en el otro.

En las pestañas tenemos una descripción en qué secuencia y cuál de las pestañas debemos levantar.

Leemos la descripción en consecuencia, desenrollamos todas las pestañas que están unidas a la batería y tiramos de la pestaña que está en el borde hacia arriba. Y repetimos el mismo proceso para el segundo par de pestañas en el otro lado.

Debajo de la batería tenemos una capa protectora transparente, que protege los cables entre placas.

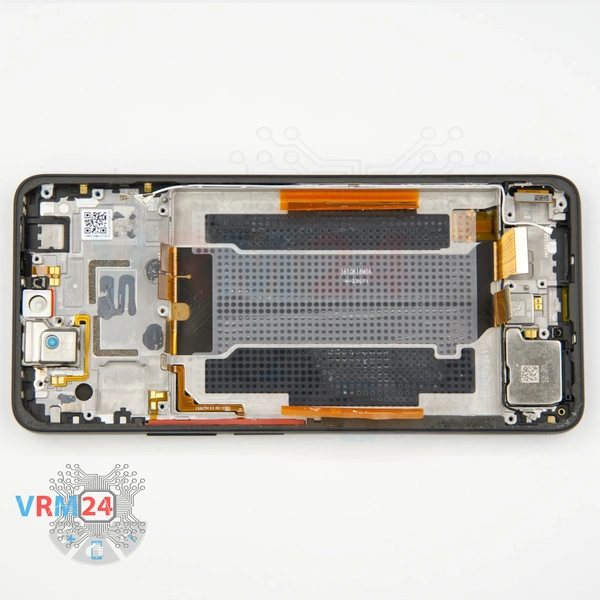

ℹ️️ En el marco de la pantalla quedaron: el altavoz del auricular, el altavoz y el motor de vibración.
