Desmontaje/Reparar del dispositivo móvil ZTE Axon Mini (ZTE Axon Mini B2016) con la descripción de cada paso y el conjunto de herramientas requerido.

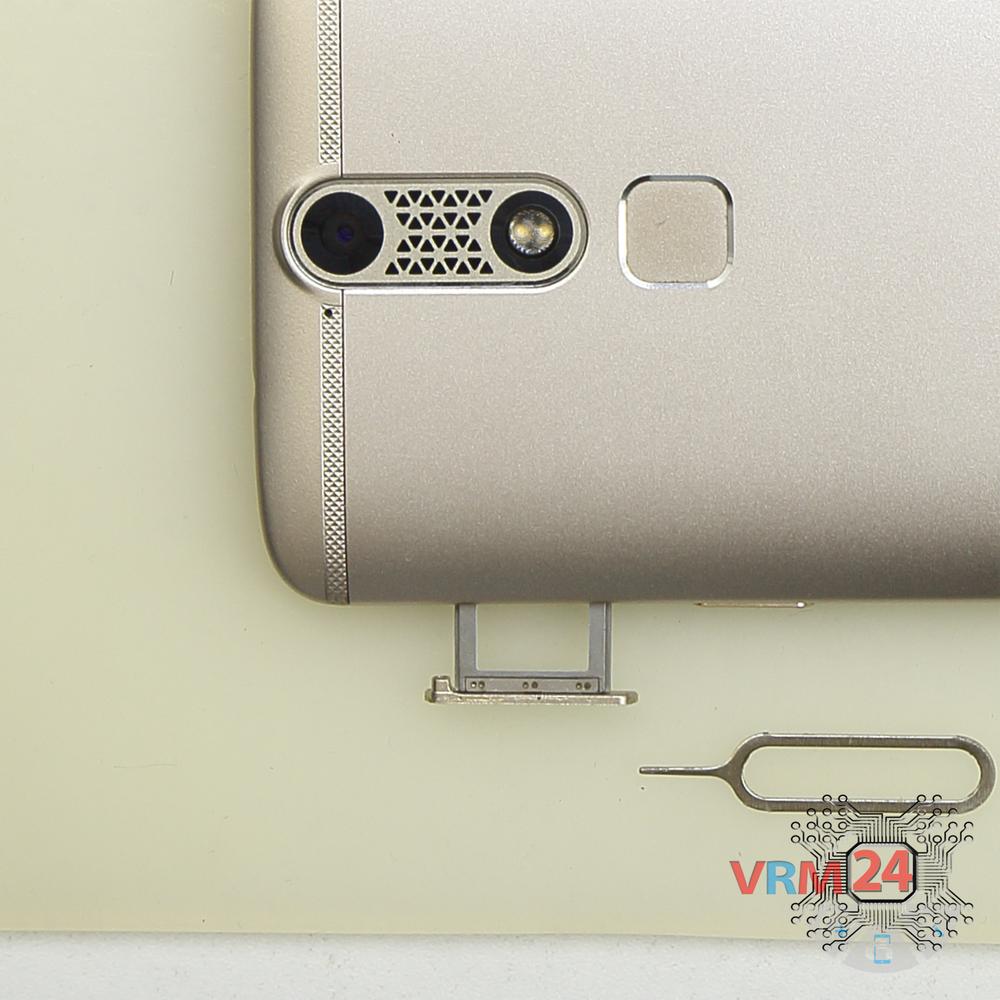

Use la herramienta de expulsión (también conocida como Aguja) o Paperclip. Empuje la punta hasta el final en el orificio hasta que se expulse la bandeja y, a continuación, extraiga la bandeja de la tarjeta SIM y la tarjeta de memoria (Micro SD).

⚠️ ¡Presta atención! La herramienta debe insertarse en un orificio en el borde de la carcasa del teléfono. No presione demasiado fuerte. Puede romper el mecanismo de expulsión de la bandeja.

Haz palanca sobre el borde y retira la tapa que oculta los tornillos que sujetan la tapa trasera.

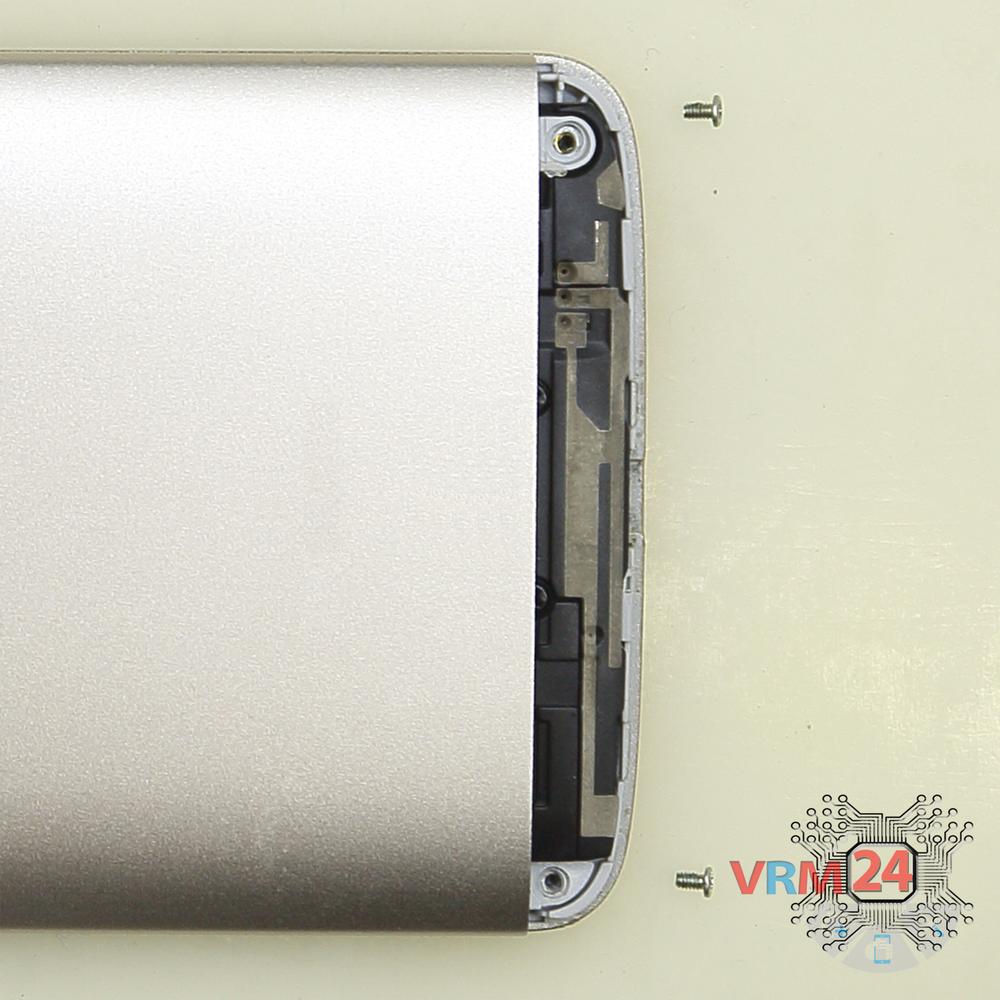

Usando un destornillador (Phillips 1.5 mm PH #000), desenrosque los dos tornillos que sujetan la tapa trasera.

Usando un spudger o un pico de plástico, con cuidado, alrededor del borde, separe los clips de la cubierta posterior y retírela.

No inserte la herramienta profundamente ni la doble. De lo contrario, la carcasa puede ser manipulada o dañada.

⚠️ Tenga cuidado al abrir la cubierta desde el lado de los botones de volumen y encendido. El cable delgado y los botones frágiles son fáciles de dañar.

⚠️ Presta atención al cable del sensor de huellas ubicado en el interior.

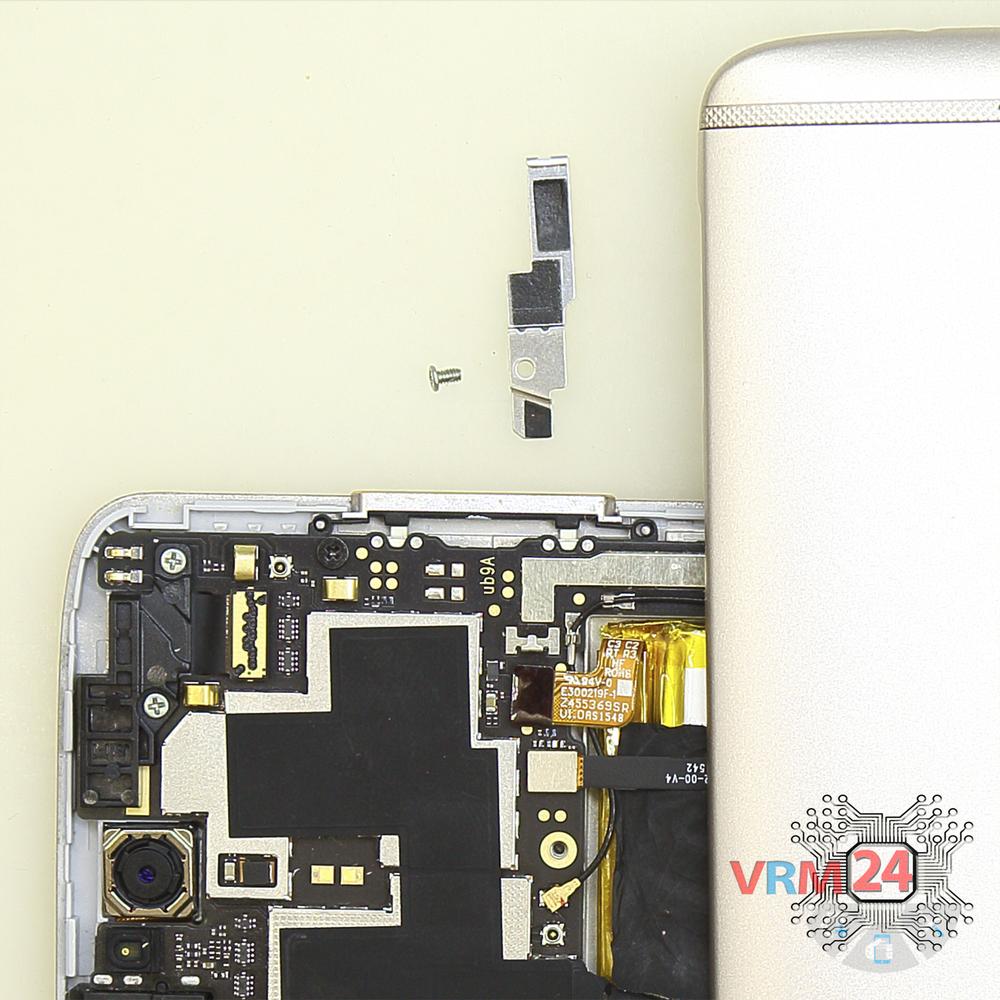

Usando un destornillador (Phillips 1.5 mm PH #000), desenrosque un tornillo y retire el soporte que sujeta los conectores.

Desconecte el conector de la batería lo antes posible. Es mejor utilizar una herramienta que no sea de metal o de plástico para evitar daños.

ℹ️ El modelo ZTE Axon Mini cuenta con una batería Li3928T44P8h475371 de 2800 mAh de capacidad (aka batería recargable).

⚠️ Es muy recomendable desconectar el conector para evitar posibles cortocircuitos durante el desmontaje.

Haz palanca en el conector del sensor de huellas dactilares y quita la tapa trasera.

Utilizando un destornillador (Phillips 1.5 mm PH #000), desenrosque los tres tornillos.

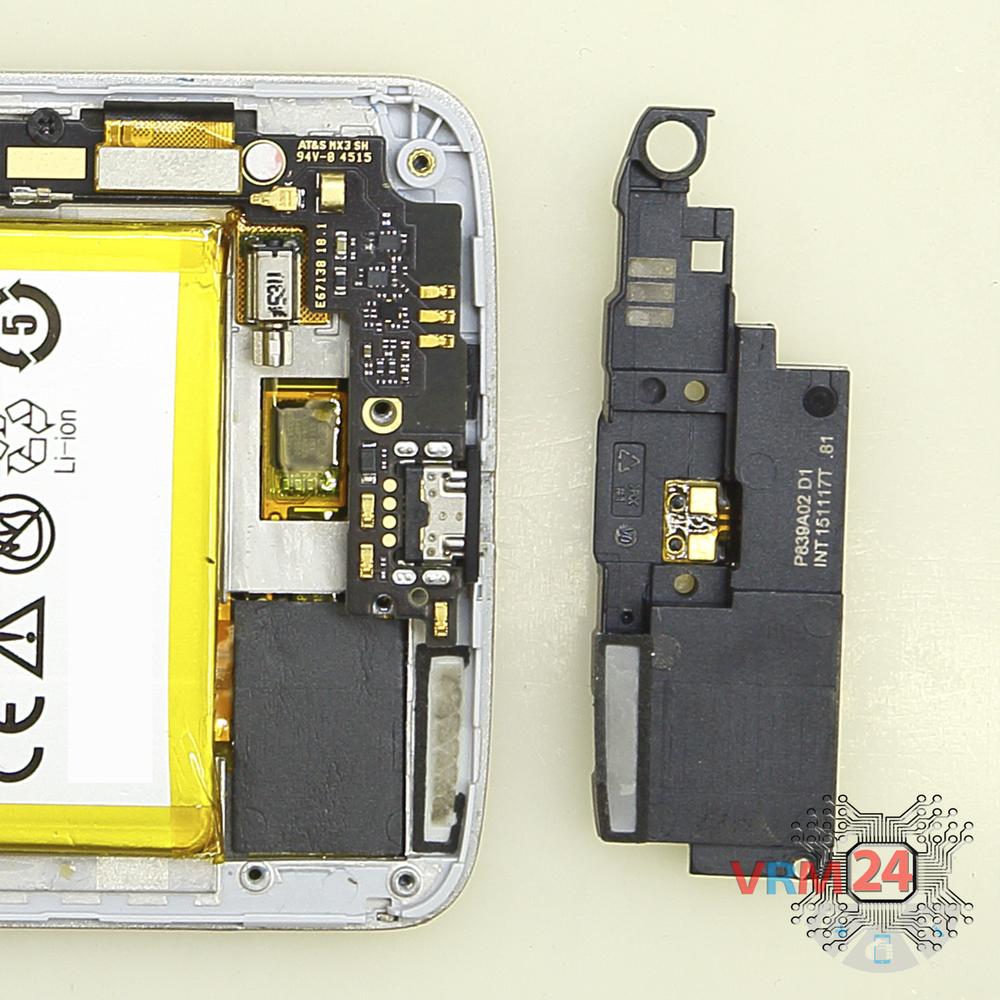

Haz palanca sobre el borde y retira el ensamblaje del altavoz con antenas.

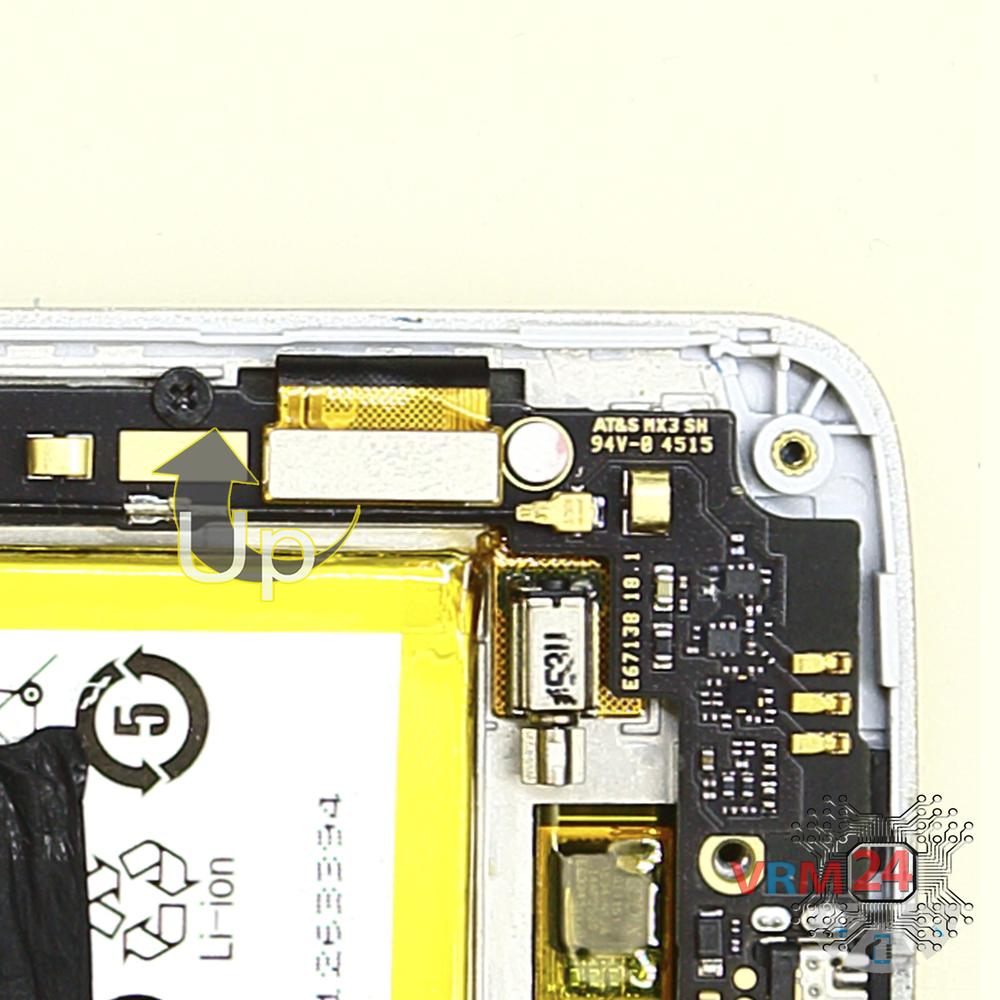

Haz palanca en el conector del módulo de pantalla.

Usando un destornillador (Phillips 1.5 mm PH #000), desatornille los dos tornillos y retire el soporte que sujeta la cámara frontal (selfie).

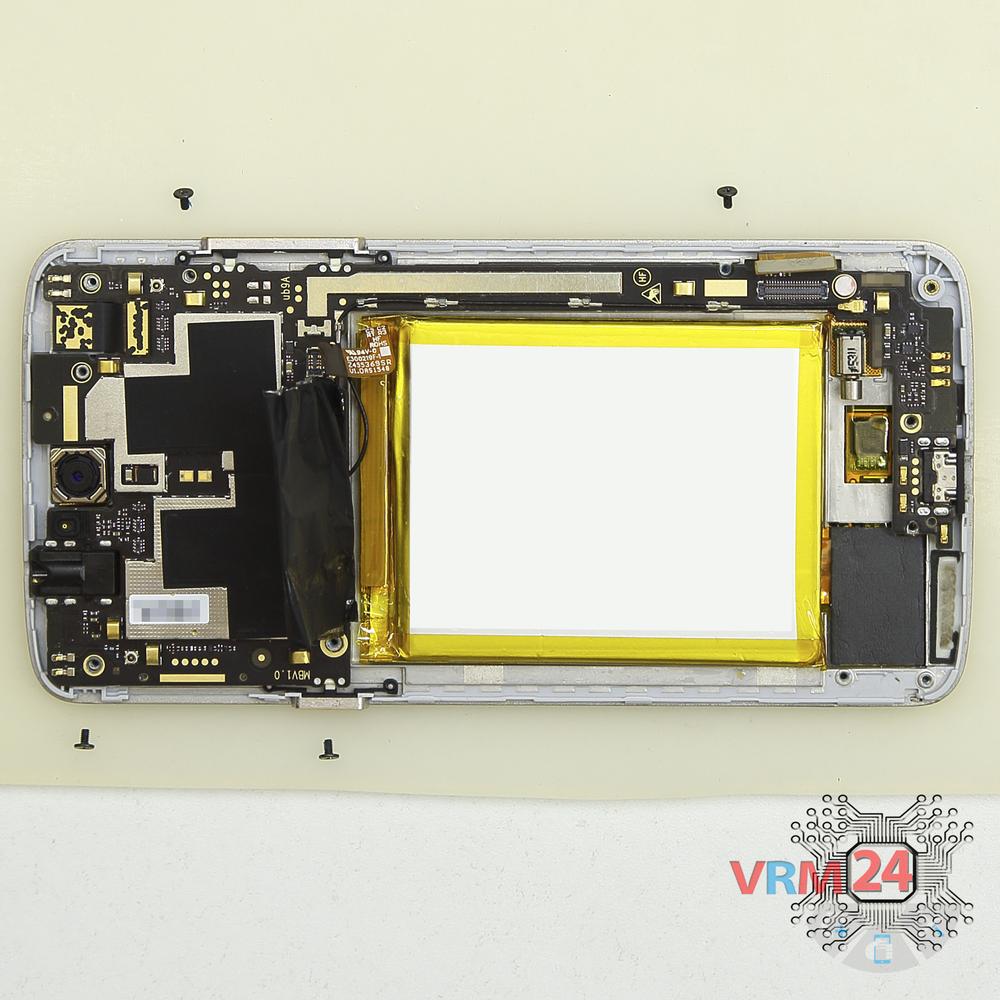

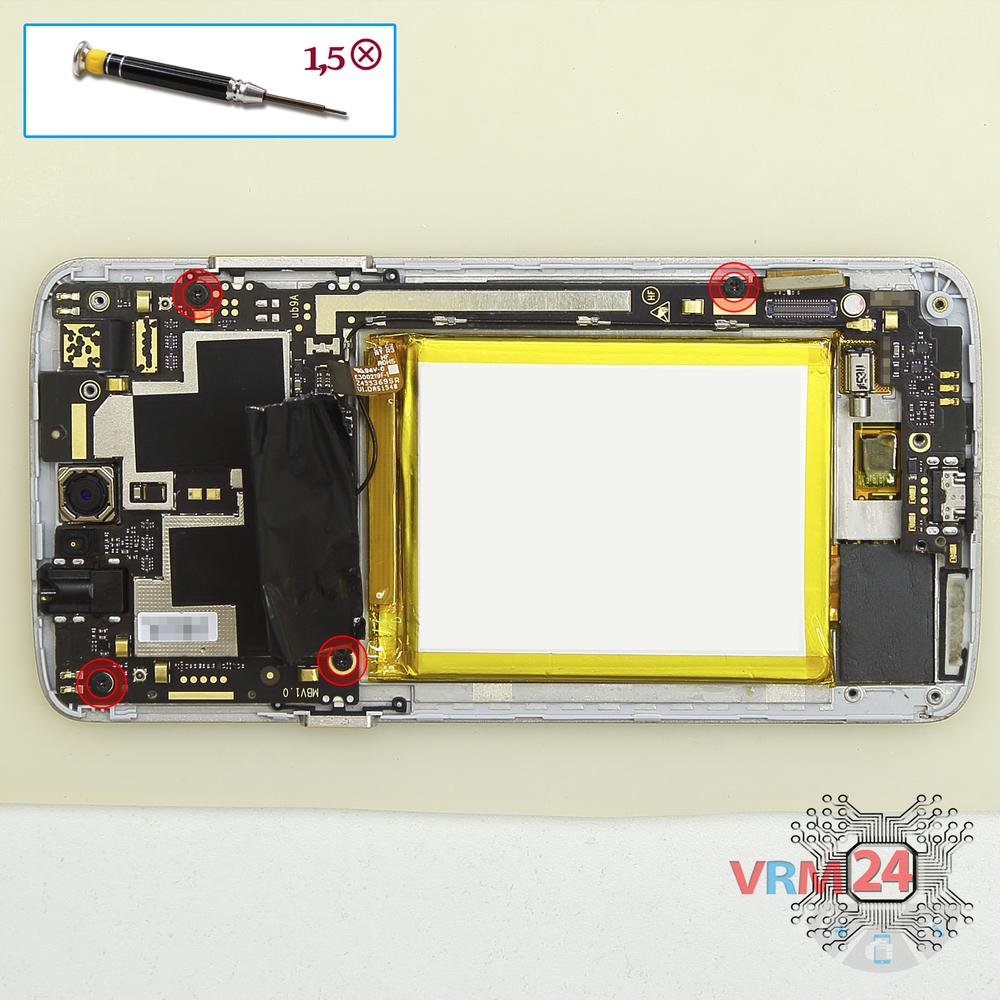

Usando un destornillador (Phillips 1.5 mm PH #000), desatornille los cuatro tornillos que sujetan la placa base.

Retire con cuidado la placa de circuito impreso. No hay necesidad de usar una palanca o tratar de alcanzar la placa de circuito por la fuerza. Asegúrese de que nada se interponga en el camino o sujete la placa de circuito.

La placa base también puede estar sujeta con accesorios como pestillos o ganchos, tenga cuidado.

⚠️ No doble la placa de circuito al retirarla ni coloque herramientas debajo de ella. Sin que usted lo sepa, puede dañar componentes o cables desde el interior.

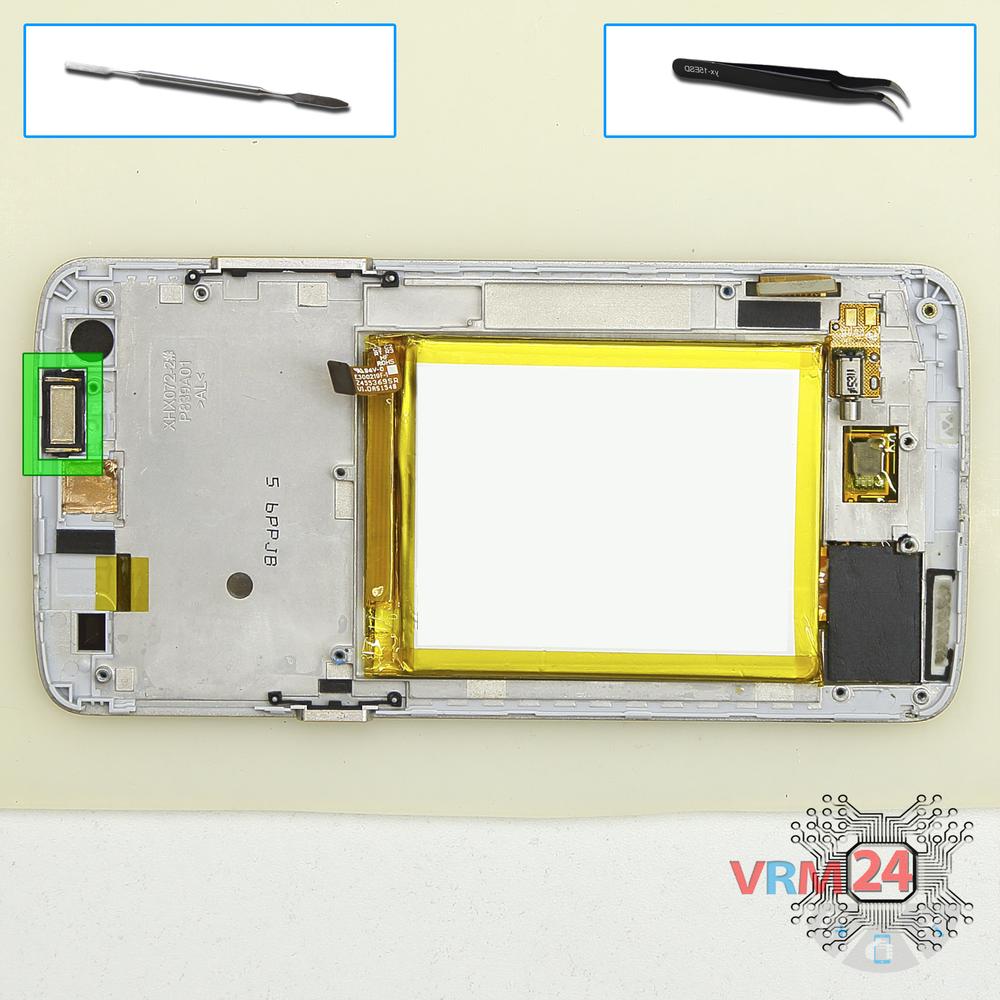

Haz palanca en la parte inferior y retira el altavoz del auricular.

⚠️ ¡Cuidado! El altavoz del auricular está un poco pegado con adhesivo.

⚠️ Si hacemos palanca en el altavoz por la mitad, podemos romper el altavoz del auricular por la mitad.
