Desmontaje/Reparar del dispositivo móvil ZTE Blade A512 (ZTE Blade Z10, A512) con la descripción de cada paso y el conjunto de herramientas requerido.

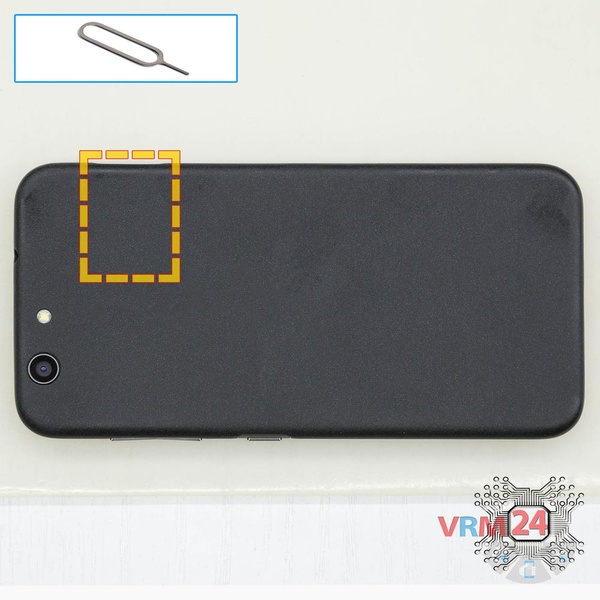

Use la herramienta de expulsión (también conocida como Aguja) o Paperclip. Empuje la punta hasta el fondo en el orificio hasta que se expulse la bandeja y, a continuación, extraiga la bandeja de la tarjeta SIM y la tarjeta de memoria (Micro SD).

⚠️ ¡Presta atención! La herramienta debe insertarse en un orificio en el borde de la carcasa del teléfono. No presione demasiado fuerte. Puede romper el mecanismo de expulsión de la bandeja.

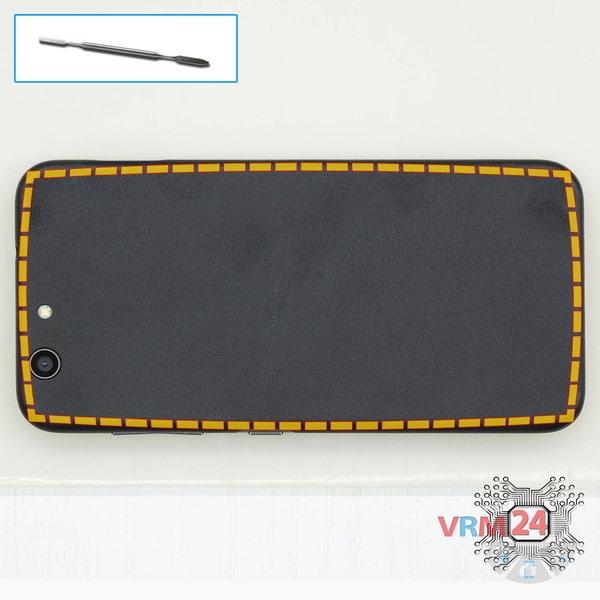

Usando un spudger o un pico de plástico, con cuidado, alrededor del borde, separe los clips de la cubierta posterior y retírela.

No inserte la herramienta profundamente ni la doble. De lo contrario, la carcasa puede ser manipulada o dañada.

⚠️ Tenga cuidado al abrir la cubierta desde el lado de los botones de volumen y encendido. El cable delgado y los botones frágiles son fáciles de dañar.

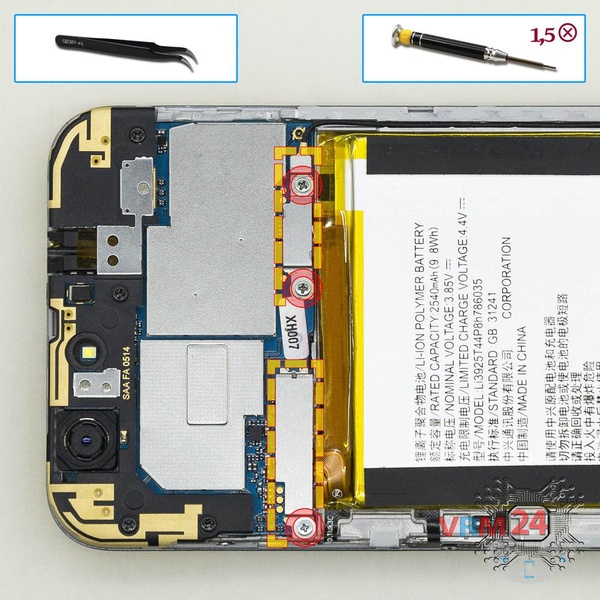

Con un destornillador (Phillips 1,5 mm PH #000), desenrosque los tres tornillos y retire los soportes que sujetan los conectores.

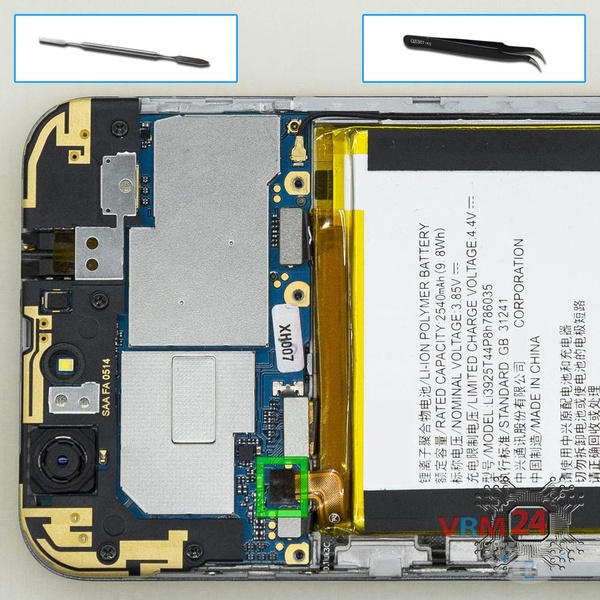

Desconecte el conector de la batería lo antes posible. Es mejor utilizar una herramienta que no sea de metal o de plástico para evitar daños.

ℹ️ El modelo ZTE Blade A512 cuenta con una batería Li3925T44P8h786035 de 2540 mAh de capacidad (aka batería recargable).

⚠️ Es muy recomendable desconectar el conector para evitar posibles cortocircuitos durante el desmontaje.

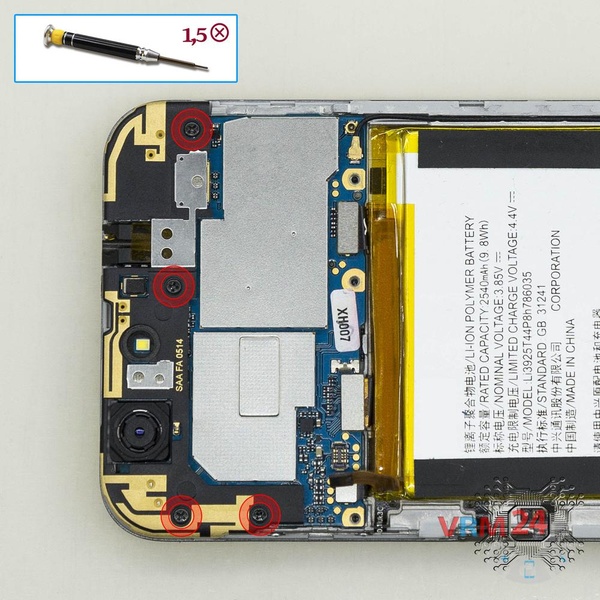

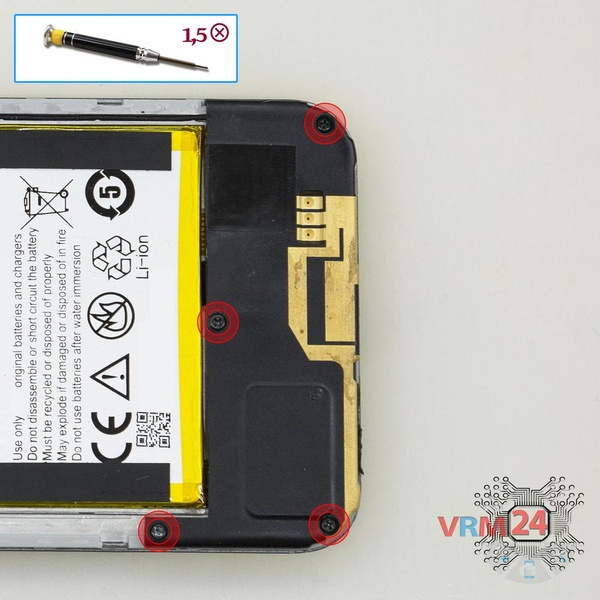

Utilizando un destornillador (Philips 1.5 mm PH #000), desenrosque los cuatro tornillos.

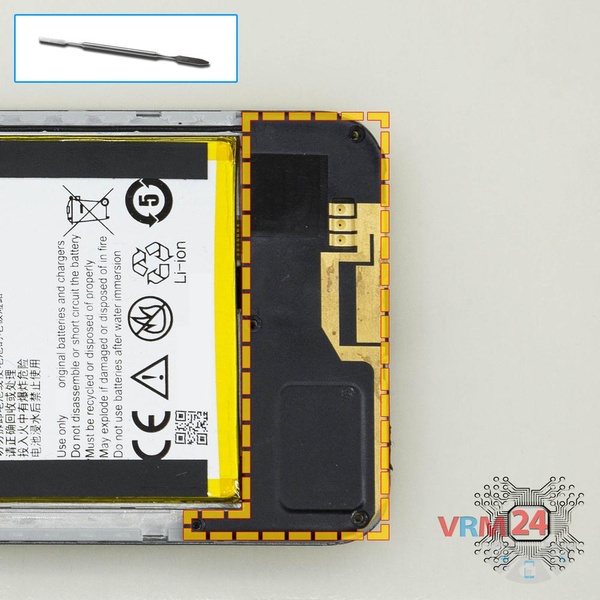

Haz palanca sobre el borde y retira el ensamblaje del altavoz con antenas.

Utilizando un destornillador (Philips 1.5 mm PH #000), desenrosque los cuatro tornillos.

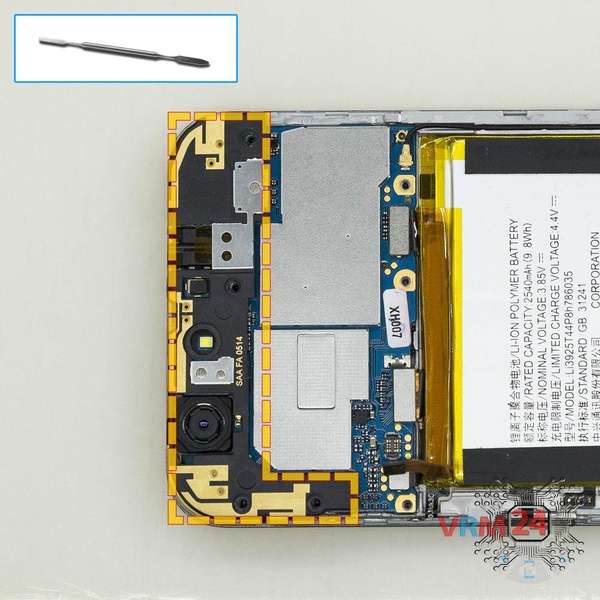

Haz palanca sobre el borde y quita la tapa con las pistas de la antena.

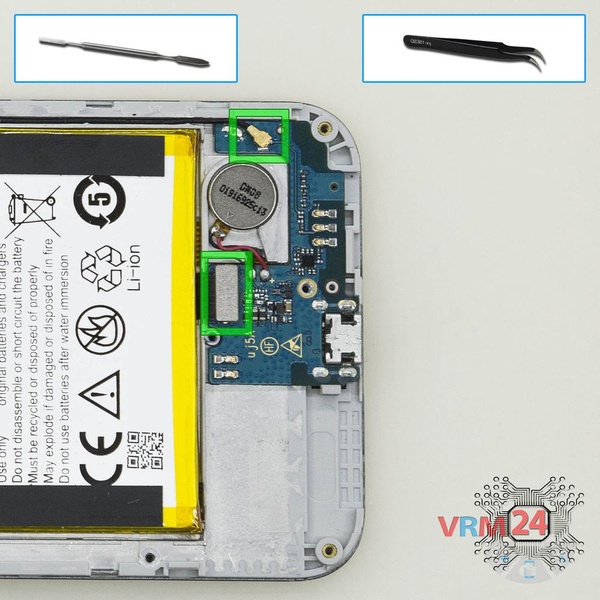

Desconecte el conector del cable coaxial, cable a la placa principal en la placa secundaria.

⚠️ No olvides despegar el cuerpo del motor de vibración. Está ligeramente pegado con cinta adhesiva.

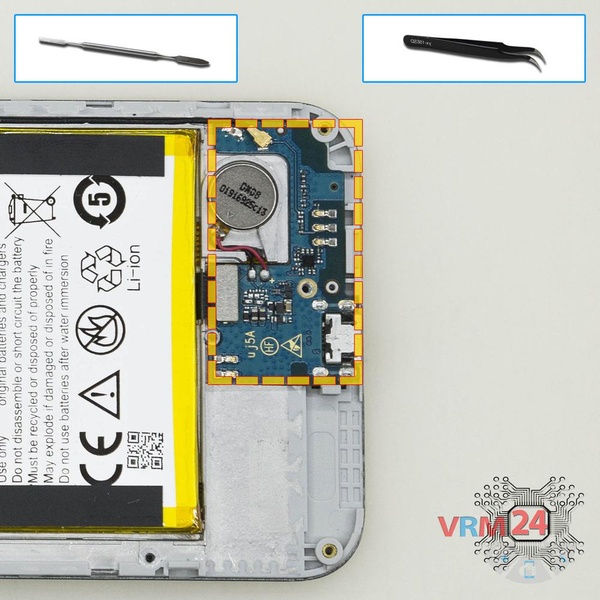

Retire la subplaca. Puede estar pegado al marco o fijado con accesorios como pestillos o ganchos, así que tenga cuidado.

ℹ️ La placa secundaria contiene un puerto de carga (Micro-USB), un micrófono, un motor de vibración, contactos de resorte para el altavoz y una unidad de antena.

⚠️ No es necesario insertar la herramienta debajo al quitar la subplaca. Los componentes internos podrían dañarse.

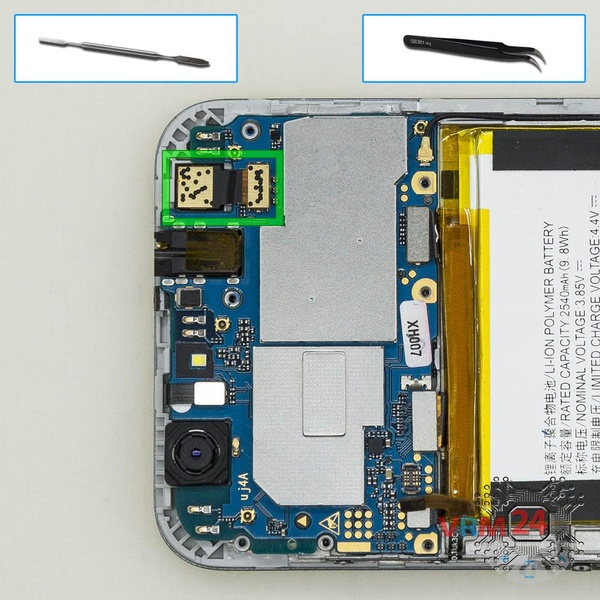

Desconecte el conector de la placa base y extraiga la cámara frontal (selfie).

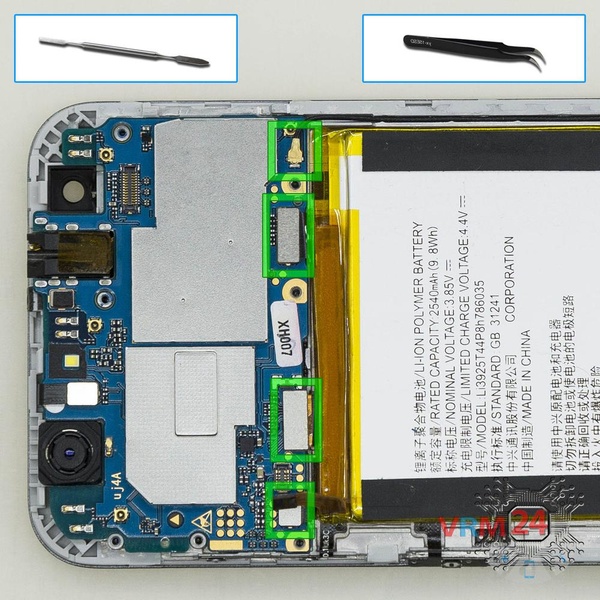

Haz palanca en los conectores del cable de los botones laterales, el cable del módulo de pantalla, el cable entre placas y el cable coaxial.

⚠️ Tenga cuidado al retirar los cables de los conectores, los cables son bastante delgados y es bastante fácil romperlos o dañar las pistas de contacto en el interior.

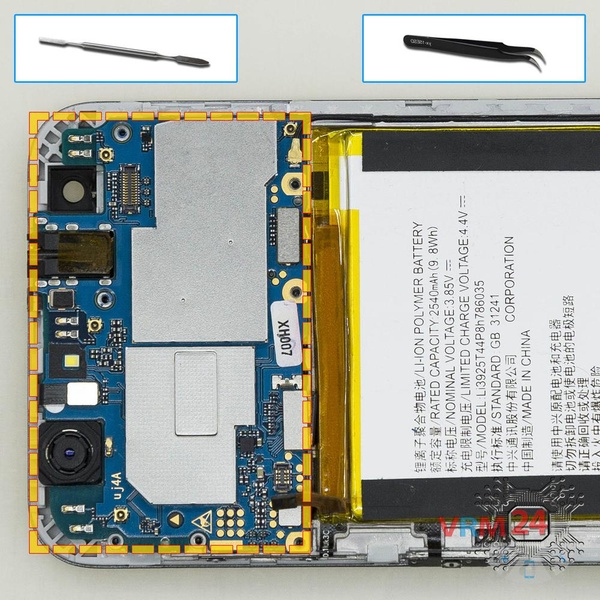

Retire con cuidado la placa de circuito impreso. No hay necesidad de usar una palanca o tratar de alcanzar la placa de circuito por la fuerza. Asegúrese de que nada se interponga en el camino o sujete la placa de circuito.

La placa base también puede estar sujeta con accesorios como pestillos o ganchos, tenga cuidado.

⚠️ No doble la placa de circuito al retirarla ni coloque herramientas debajo de ella. Sin que usted lo sepa, puede dañar componentes o cables desde el interior.

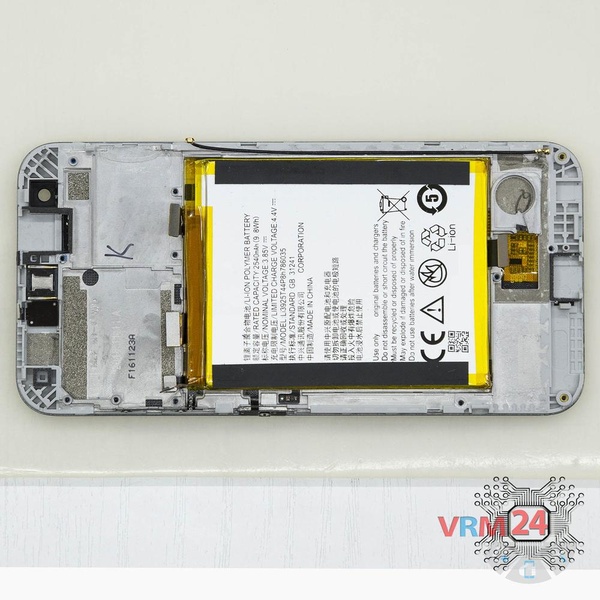

ℹ️ En el marco de la pantalla quedaron: el altavoz del auricular, la batería y el cable coaxial.
