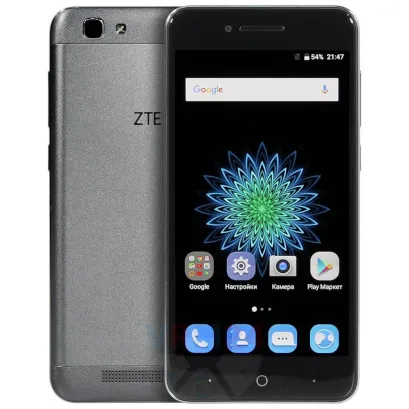

Desmontaje/Reparar del dispositivo móvil ZTE Blade A610 con la descripción de cada paso y el conjunto de herramientas requerido.

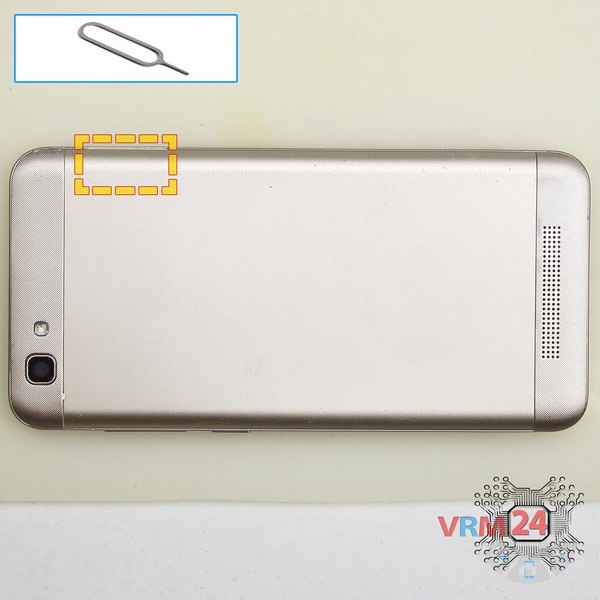

Use la herramienta de expulsión (también conocida como Aguja) o Paperclip. Empuje la punta hasta el fondo en el orificio hasta que se expulse la bandeja y, a continuación, extraiga la bandeja de la tarjeta SIM y la tarjeta de memoria (Micro SD).

⚠️ ¡Presta atención! La herramienta debe insertarse en un orificio en el borde de la carcasa del teléfono. No presione demasiado fuerte. Puede romper el mecanismo de expulsión de la bandeja.

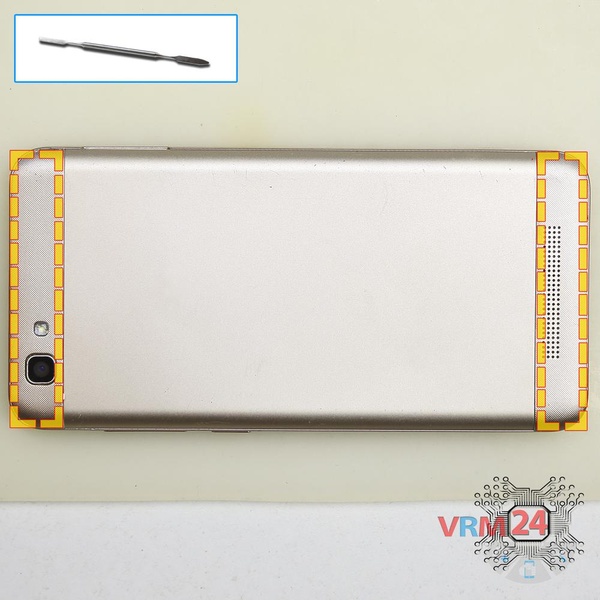

Haz palanca en los bordes y retira las tapas ocultando los tornillos que sujetan la tapa trasera.

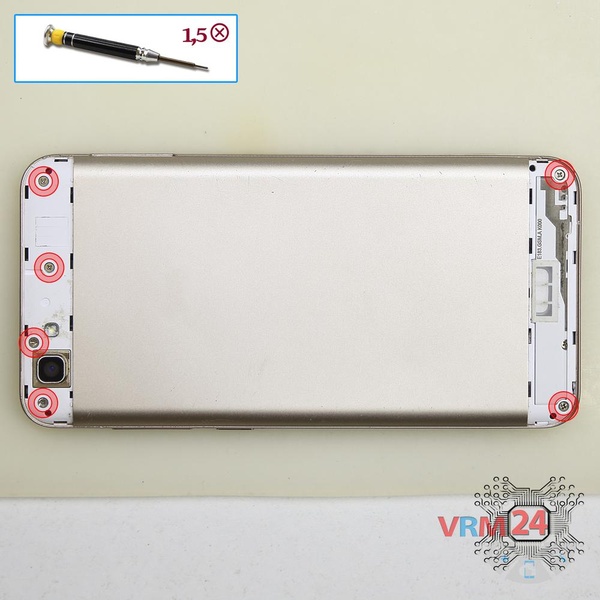

Usando un destornillador (Phillips 1.5 mm PH #000), desenrosque los seis tornillos.

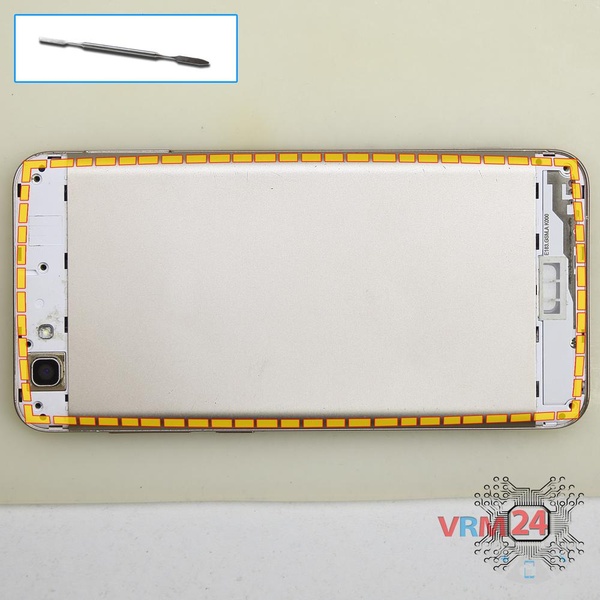

Usando un spudger o un pico de plástico, con cuidado, alrededor del borde, separe los clips de la cubierta posterior y retírela.

No inserte la herramienta profundamente ni la doble. De lo contrario, la carcasa puede ser manipulada o dañada.

⚠️ Tenga cuidado al abrir la cubierta desde el lado de los botones de volumen y encendido. El cable delgado y los botones frágiles son fáciles de dañar.

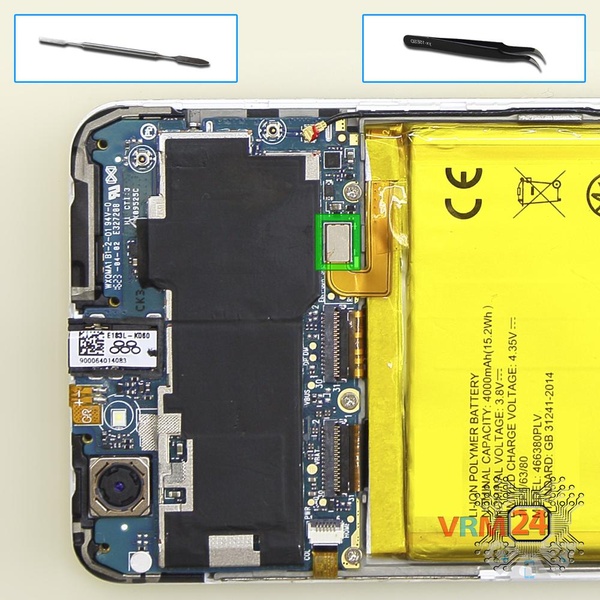

Desconecte el conector de la batería lo antes posible. Es mejor utilizar una herramienta que no sea de metal o de plástico para evitar daños.

ℹ️ El modelo ZTE Blade A610 cuenta con una batería 466380PLV de 4000 mAh de capacidad (también conocida como batería recargable).

⚠️ Es muy recomendable desconectar el conector para evitar posibles cortocircuitos durante el desmontaje.

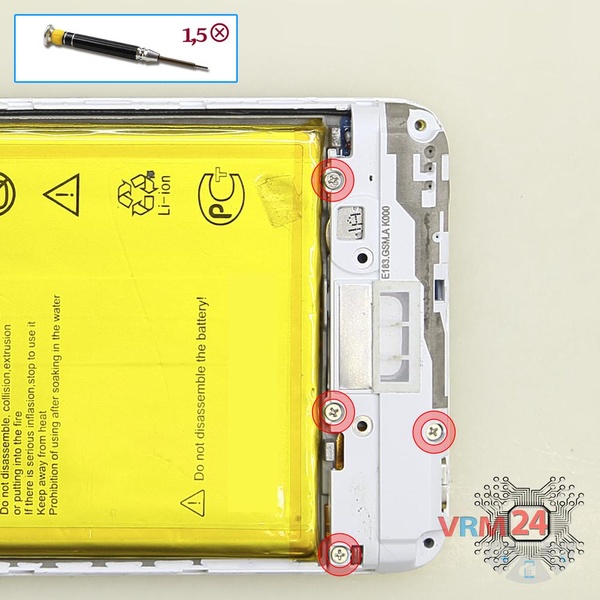

Utilizando un destornillador (Phillips 1.5 mm PH #000), desenrosque los cuatro tornillos.

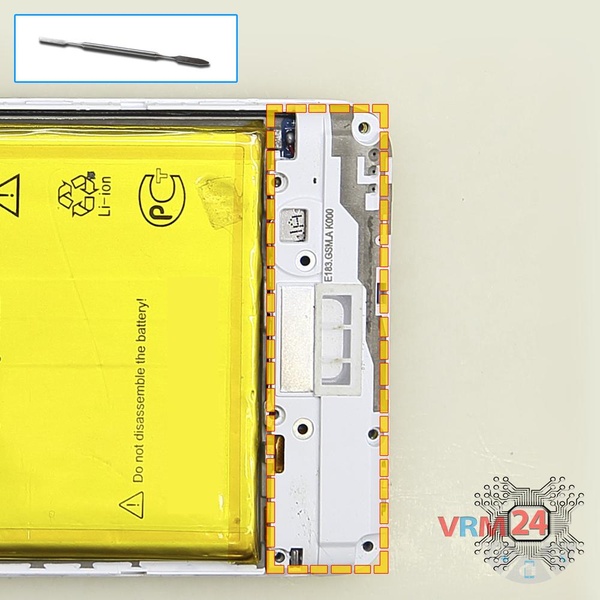

Haz palanca sobre el borde y retira el ensamblaje del altavoz con antenas.

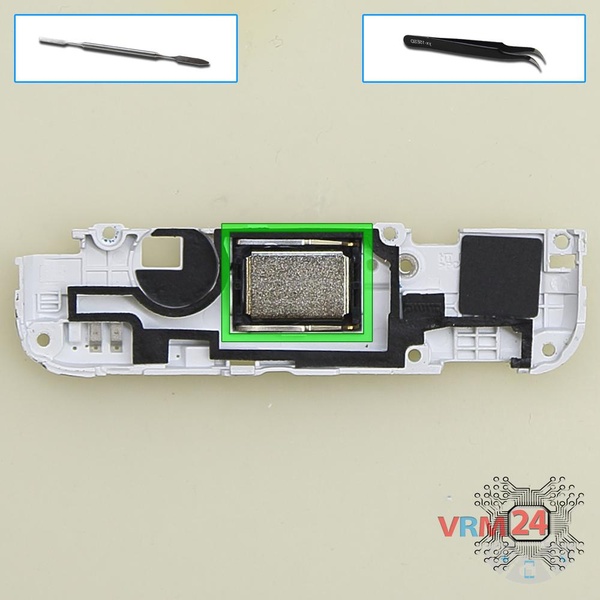

Haz palanca en la parte inferior y retira el altavoz.

⚠️ ¡Cuidado! El altavoz está un poco pegado con adhesivo.

⚠️ Si hacemos palanca en el altavoz por la mitad, podemos romper el altavoz por la mitad.

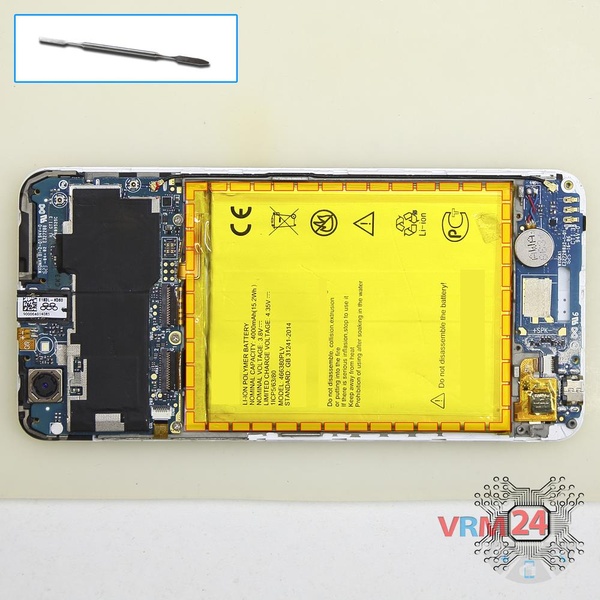

Con sumo cuidado, extraiga la batería porque está pegada por dentro por el fabricante.

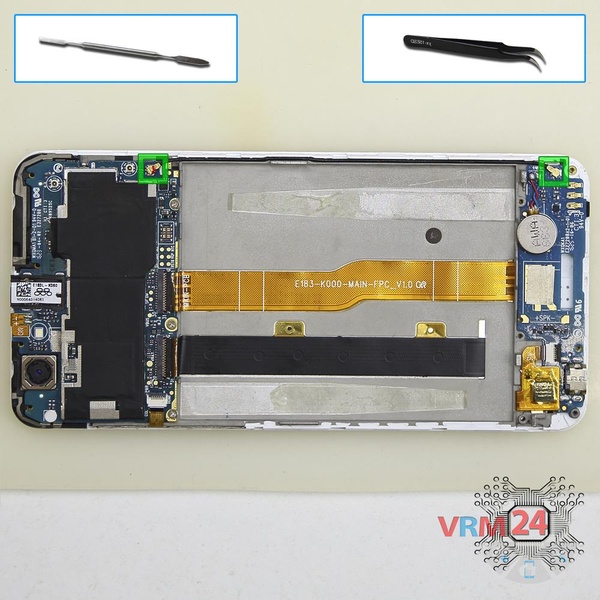

Haz palanca en los conectores y retira el cable coaxial.

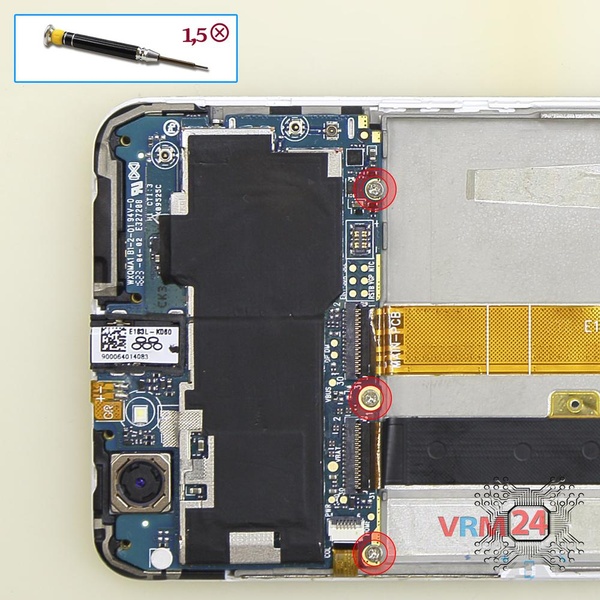

Usando un destornillador (Phillips 1.5 mm PH #000), desatornille los tres tornillos que sujetan la placa base.

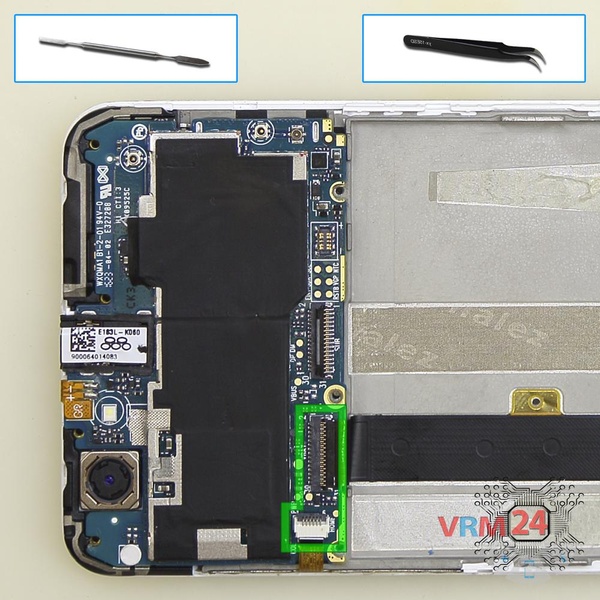

Desconecte los conectores del cable de la pantalla táctil, cable entre placas.

⚠️ No tire del cable ni haga palanca con una herramienta afilada, los conectores son bastante débiles y se rompen con facilidad, o el cable se cae del extremo (orejeta).

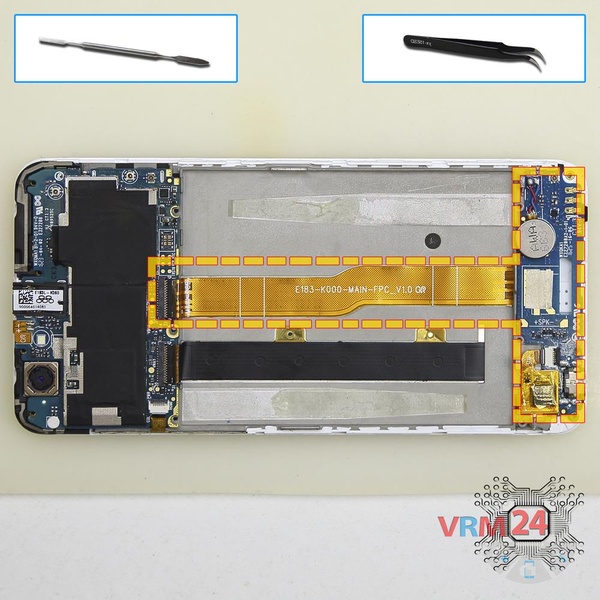

Retire la subplaca. Puede estar pegado al marco o fijado con accesorios como pestillos o ganchos, así que tenga cuidado.

⚠️ Hay una cosa que debemos tener en cuenta. Para quitar la subplaca, debemos despegar el cable entre placas y empujar a través del orificio hacia el marco que sujeta el cable, así que tenga cuidado.

ℹ️ La placa secundaria contiene un puerto de carga (Micro USB), un micrófono, un motor de vibración, contactos de resorte para el altavoz y una unidad de antena.

⚠️ No es necesario insertar la herramienta debajo al quitar la subplaca. Los componentes internos podrían dañarse.

Haz palanca en los conectores del cable de los botones laterales, cable del módulo de visualización.

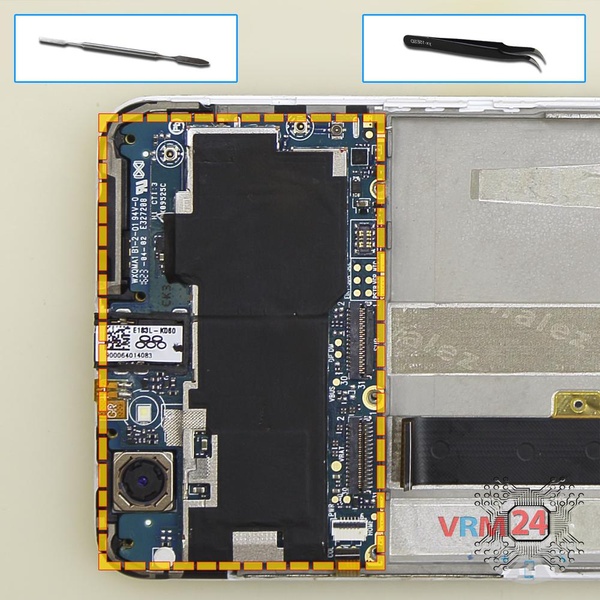

Retire con cuidado la placa de circuito impreso. No hay necesidad de usar una palanca o tratar de alcanzar la placa de circuito por la fuerza. Asegúrese de que nada se interponga en el camino o sujete la placa de circuito.

La placa base también puede estar sujeta con accesorios como pestillos o ganchos, tenga cuidado.

⚠️ No doble la placa de circuito al retirarla ni coloque herramientas debajo de ella. Sin que usted lo sepa, puede dañar componentes o cables desde el interior.

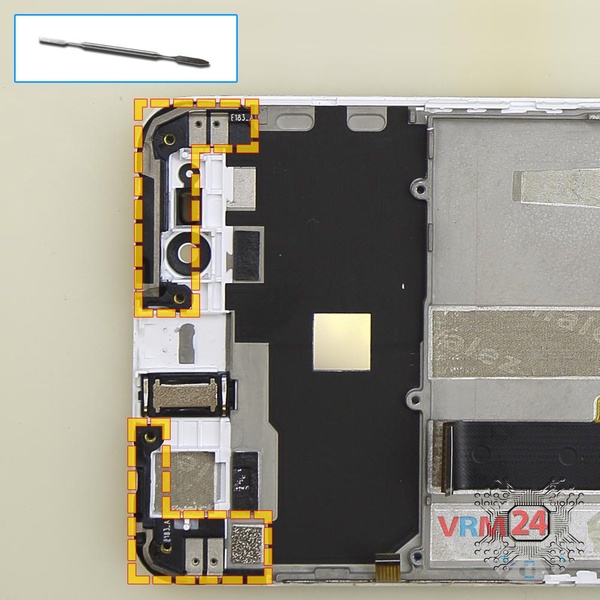

Haz palanca en los bordes y quita las cubiertas con pistas de antena.

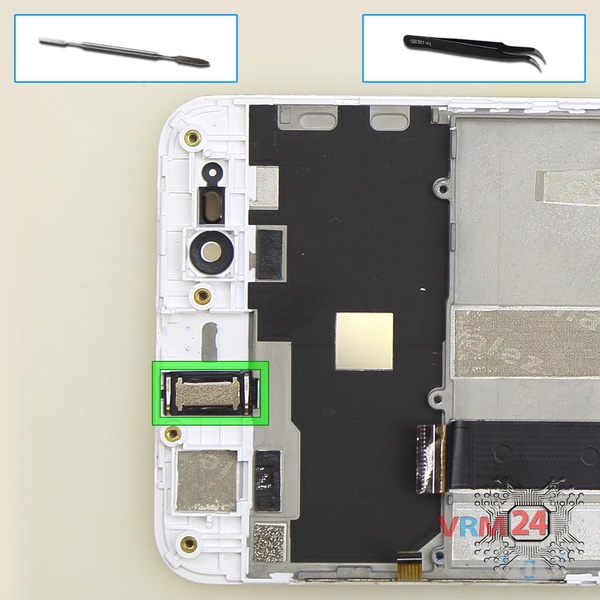

Haz palanca en la parte inferior y retira el altavoz del auricular.

⚠️ ¡Cuidado! El altavoz del auricular está un poco pegado con adhesivo.

⚠️ Si hacemos palanca en el altavoz por la mitad, podemos romper el altavoz del auricular por la mitad.

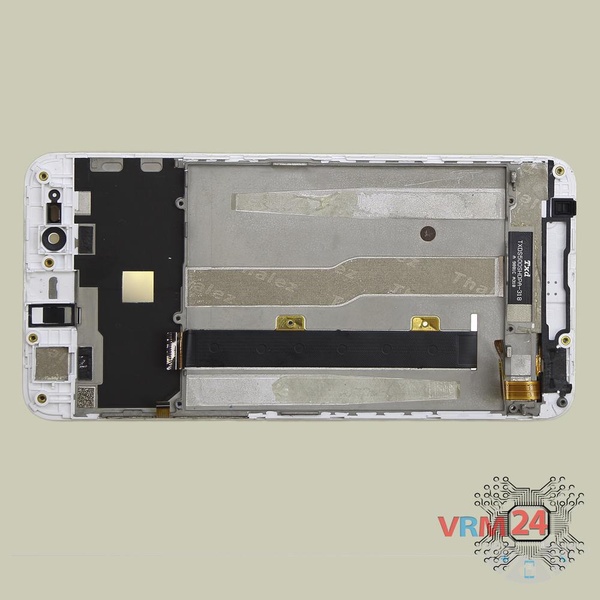

ℹ️ En el cuadro de visualización quedó:
