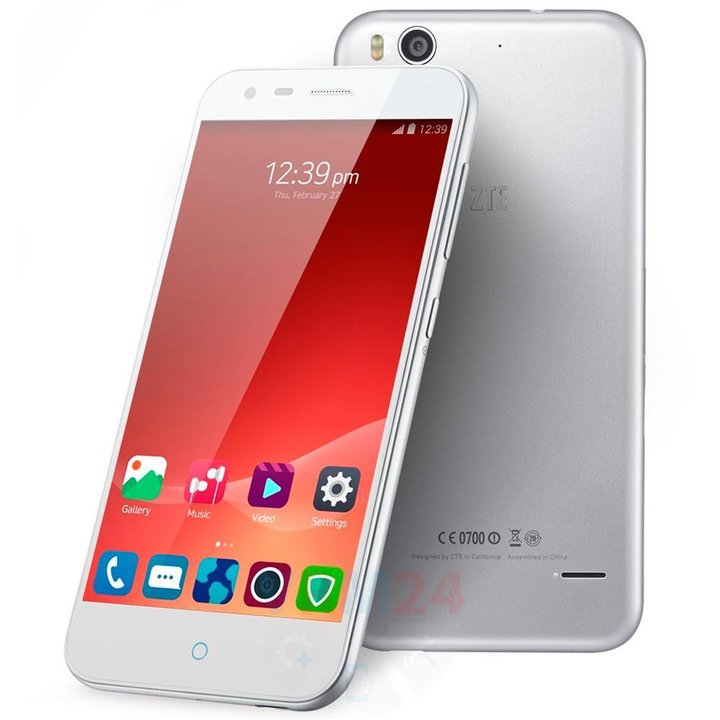

Desmontaje/Reparar del dispositivo móvil ZTE Blade S6 con la descripción de cada paso y el conjunto de herramientas requerido.

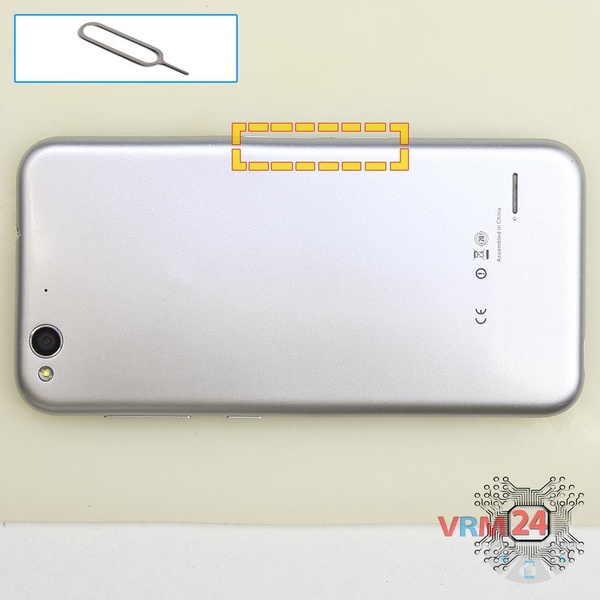

Use la herramienta de expulsión (también conocida como Aguja) o Paperclip. Empuje la punta hasta el final en el orificio hasta que la bandeja se expulse y luego tire de la bandeja hacia afuera. Debe hacerlo para cada una de las bandejas de la tarjeta SIM y de la tarjeta de memoria (Micro SD).

⚠️ ¡Presta atención! La herramienta debe insertarse en un orificio en el borde de la carcasa del teléfono. No presione demasiado fuerte. Puede romper el mecanismo de expulsión de la bandeja.

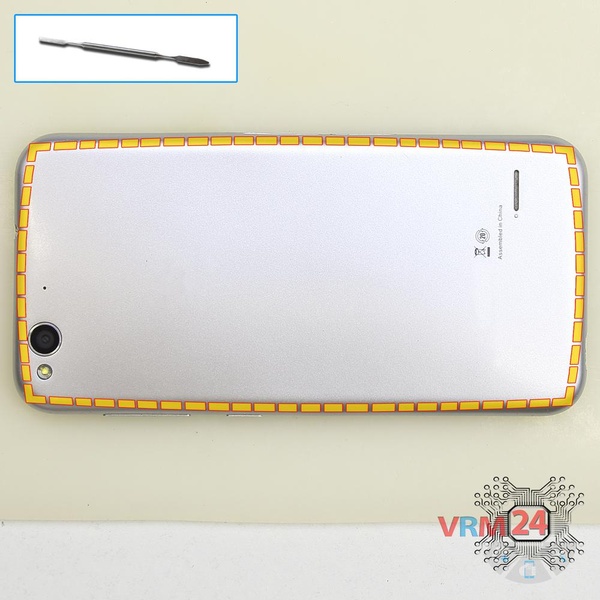

Usando un spudger o un pico de plástico, con cuidado, alrededor del borde, separe los clips de la cubierta posterior y retírela.

No inserte la herramienta profundamente ni la doble. De lo contrario, la carcasa puede ser manipulada o dañada.

⚠️ Tenga cuidado al abrir la cubierta desde el lado de los botones de volumen y encendido. El cable delgado y los botones frágiles son fáciles de dañar.

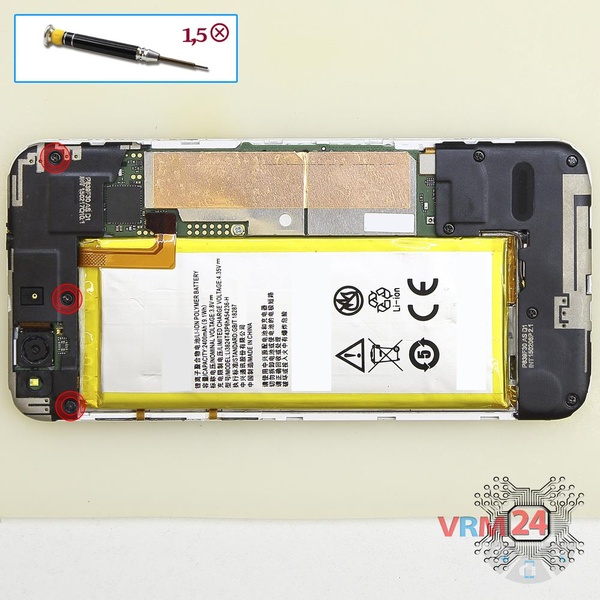

Utilizando un destornillador (Phillips 1.5 mm PH #000), desenrosque los tres tornillos.

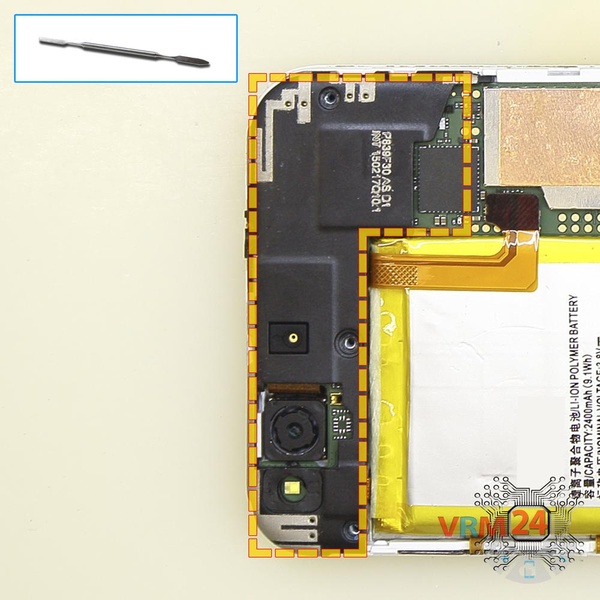

Haz palanca sobre el borde y quita la cubierta superior con las pistas de antena y las almohadillas.

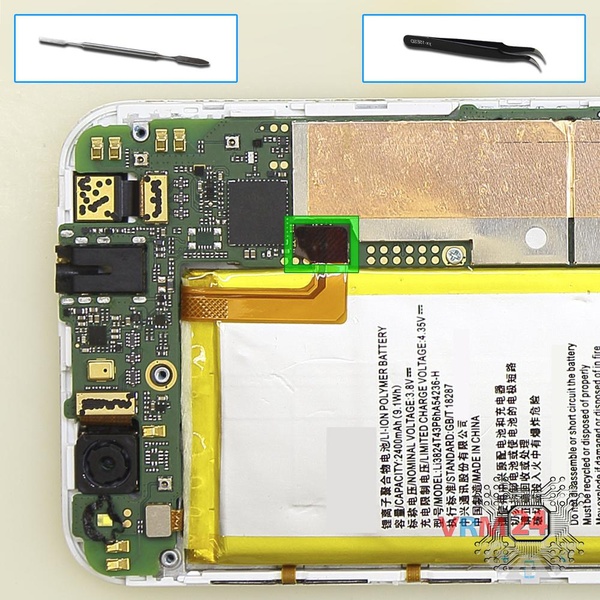

Desconecte el conector de la batería lo antes posible. Es mejor utilizar una herramienta que no sea de metal o de plástico para evitar daños.

ℹ️ El modelo ZTE Blade S6 cuenta con una batería Li3824T43P6hA54236-H de 2400 mAh de capacidad (aka batería recargable).

⚠️ Es muy recomendable desconectar el conector para evitar posibles cortocircuitos durante el desmontaje.

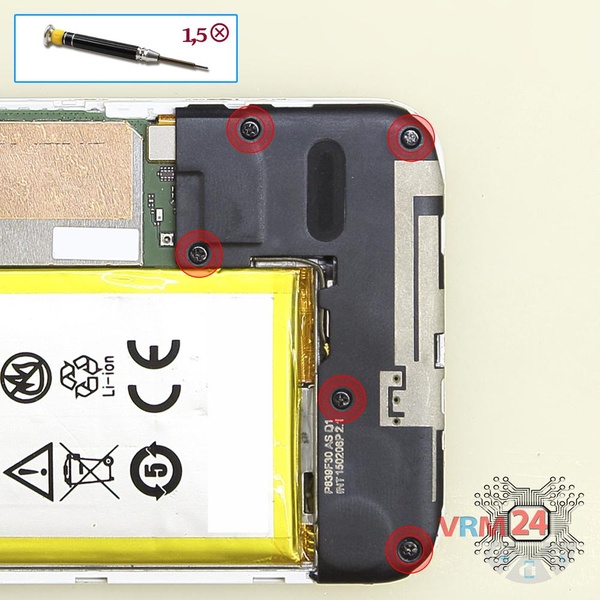

Utilizando un destornillador (Phillips 1.5 mm PH #000), desenrosque los cinco tornillos.

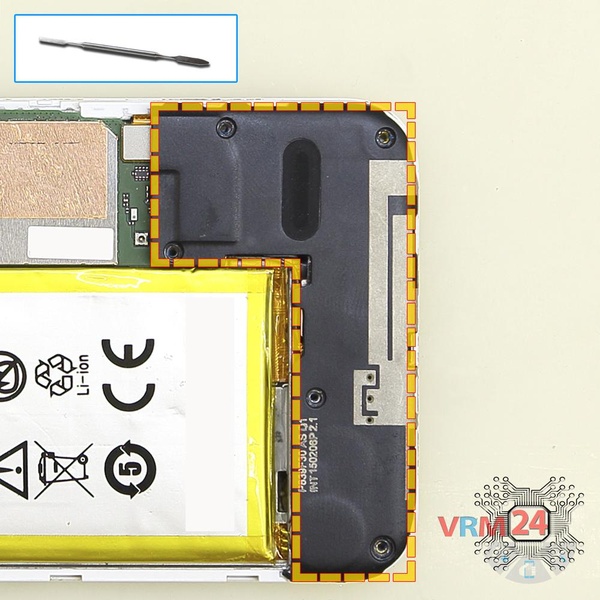

Haz palanca sobre el borde y retira la cubierta con un altavoz y pistas de antena.

Haz palanca en los conectores y retira el cable coaxial.

Desconecte el conector y levante el cuerpo del motor de vibración haciendo palanca.

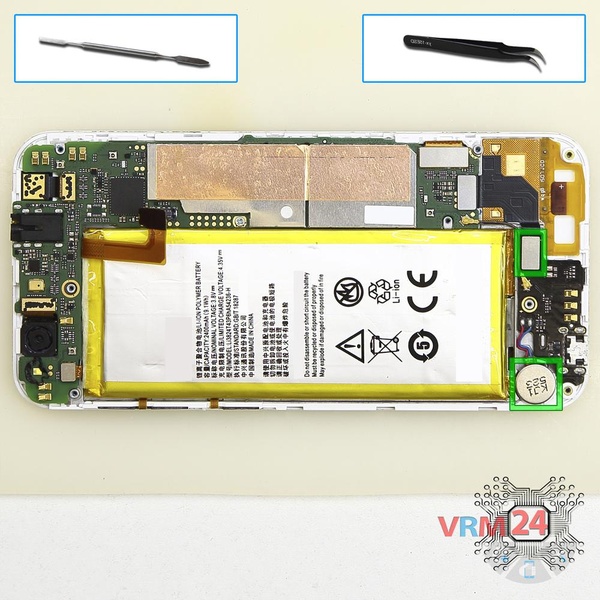

Después de eso, quitamos la placa secundaria.

ℹ️ La placa secundaria contiene un puerto de carga (Micro-USB), un micrófono, un motor de vibración, contactos de resorte para el altavoz y una unidad de antena.

⚠️ No es necesario insertar la herramienta debajo al quitar la placa base. Los componentes internos podrían dañarse.

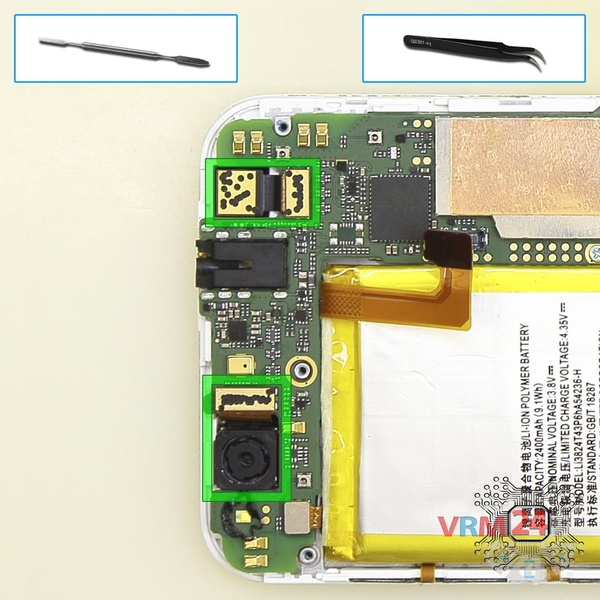

Desconecte los conectores de la placa base y extraiga las cámaras principal y frontal (selfie).

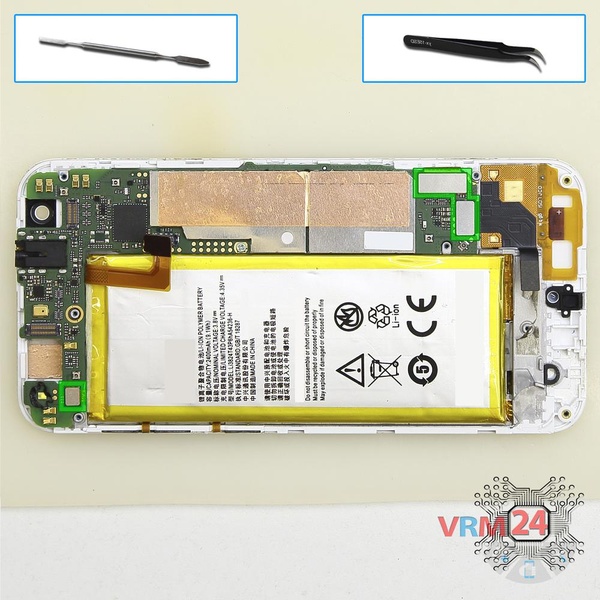

Haz palanca en el conector del cable de los botones laterales, el cable del módulo de visualización y el cable entre placas.

⚠️ Tenga cuidado al retirar los cables de los conectores, los cables son bastante delgados y es bastante fácil romperlos o dañar las pistas de contacto en el interior.

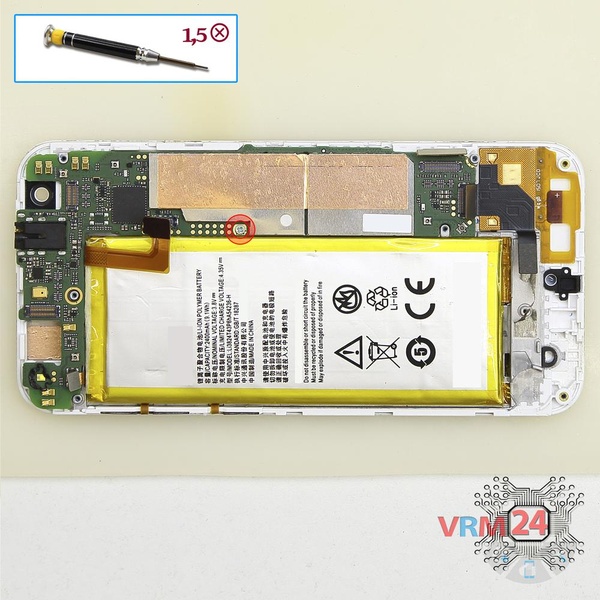

Usando un destornillador (Philips 1.5 mm PH #000), desatornille un tornillo que sujeta la placa base.

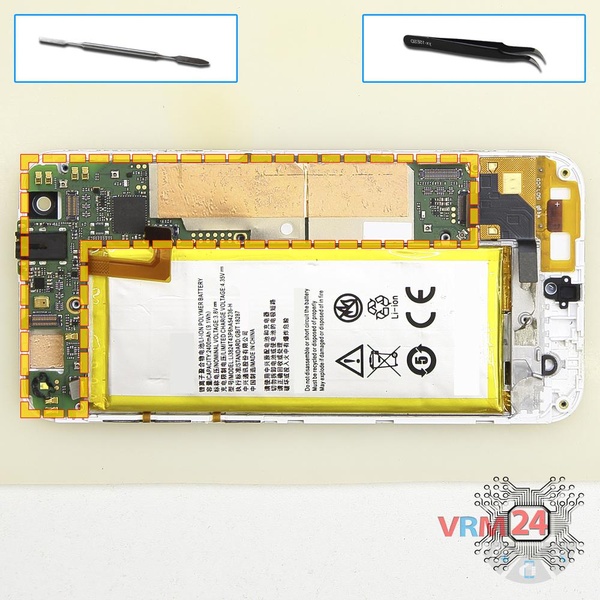

Retire con cuidado la placa de circuito impreso. No hay necesidad de usar una palanca o tratar de alcanzar la placa de circuito por la fuerza. Asegúrese de que nada se interponga en el camino o sujete la placa de circuito.

La placa base también puede estar sujeta con accesorios como pestillos o ganchos, tenga cuidado.

⚠️ No doble la placa de circuito al retirarla ni coloque herramientas debajo de ella. Sin que usted lo sepa, puede dañar componentes o cables desde el interior.

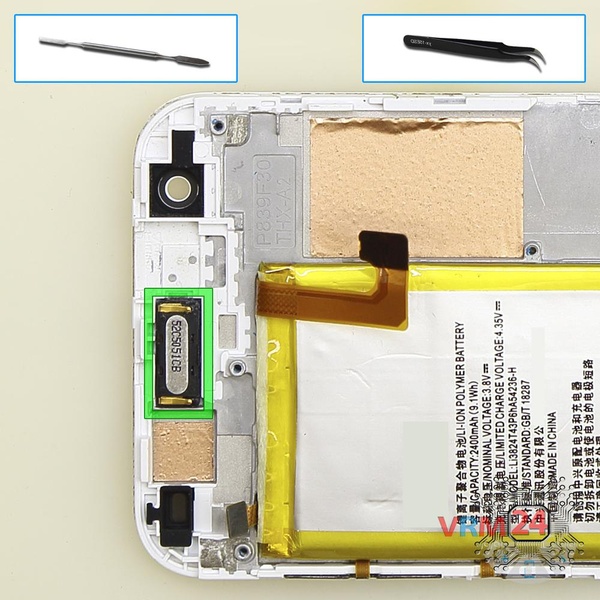

Haz palanca en la parte inferior y retira el altavoz del auricular.

⚠️ ¡Cuidado! El altavoz del auricular está un poco pegado con adhesivo.

⚠️ Si hacemos palanca en el altavoz por la mitad, podemos romper el altavoz del auricular por la mitad.

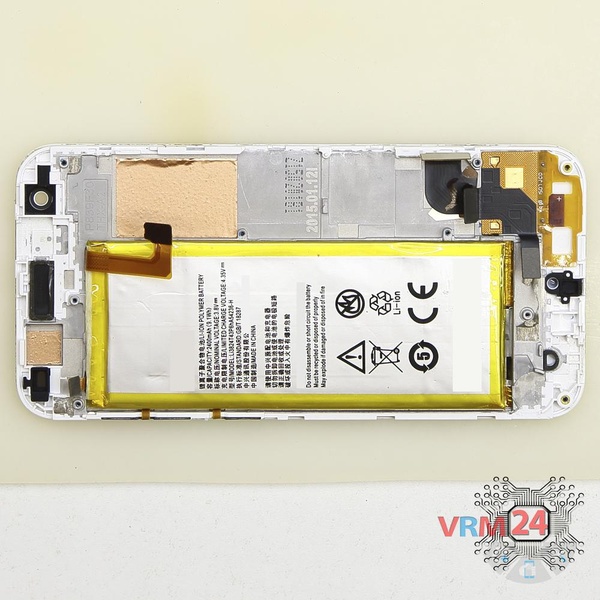

ℹ️ En el marco de la pantalla quedó: el altavoz del auricular, la batería.
