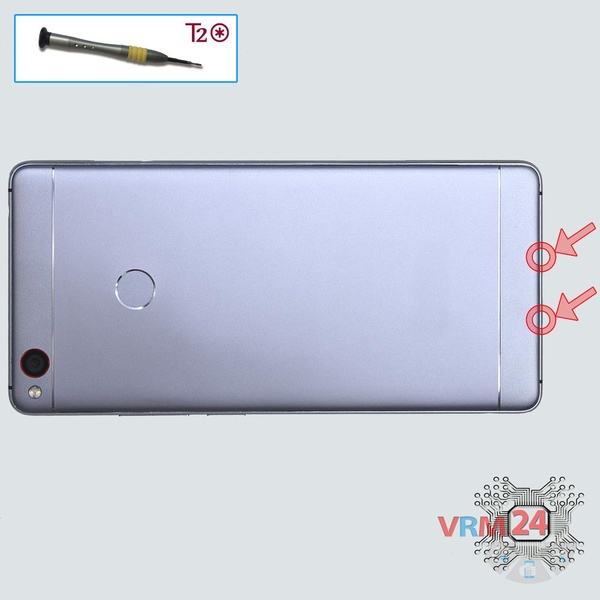

Usando un destornillador (Hex T2), desatornille los dos tornillos en el extremo del teléfono.
Mediano
Herramientas recomendadas
![Destornillador Torx Т2](/media/sorl-cache/02/03/0203e8567ddaa2056b2a2c02abb7907a.jpg)
![Destornillador Phillips #000](/media/sorl-cache/5a/49/5a49f52add8fce973969602f5c3c80bd.jpg)
![Pinzas](/media/sorl-cache/7e/85/7e8537a1cd045d70191aaca0724e8f7d.jpg)
![Herramienta no metálica](/media/sorl-cache/0b/df/0bdfe688ecb106c95aed8bb43b26e27d.jpg)

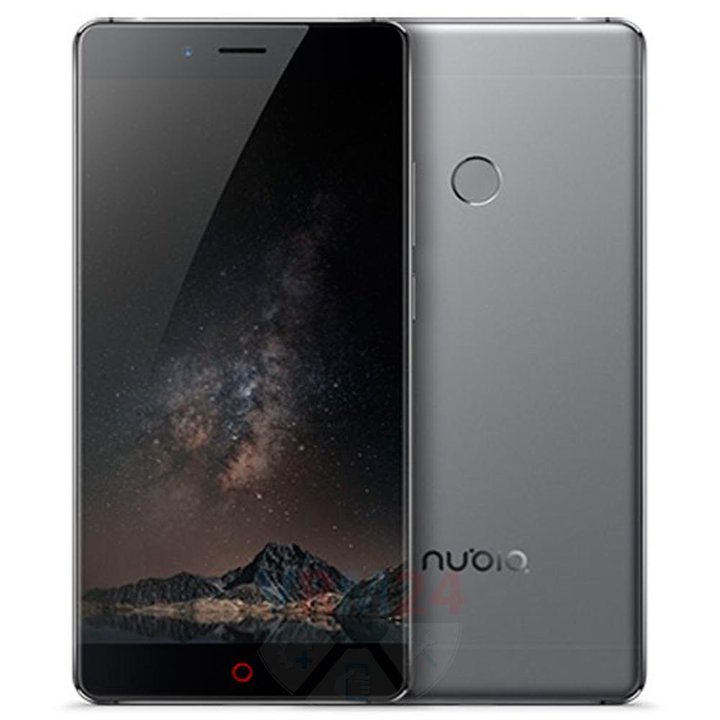

Desmontaje/Reparar del dispositivo móvil ZTE Nubia Z11 (ZTE Nubia Z11 NX531J) con la descripción de cada paso y el conjunto de herramientas requerido.
Especialista en creación, distribución y gestión de contenidos.
![Cómo desmontar ZTE Nubia Z11, Paso 2/1](/media/sorl-cache/b6/be/b6be9f1066d5ac126ae43adb44546973.webp)
![Cómo desmontar ZTE Nubia Z11, Paso 2/2](/media/sorl-cache/ca/ee/caee9845c2d7a7906ee3af9d27e5da3e.webp)

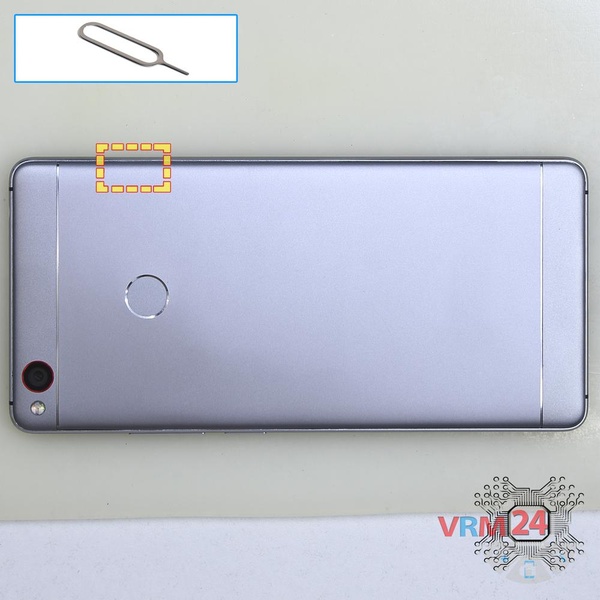

Paso 2. Retire la bandeja
Use la herramienta de expulsión (también conocida como Aguja) o Paperclip. Empuje la punta hasta el fondo en el orificio hasta que se expulse la bandeja y, a continuación, extraiga la bandeja de la tarjeta SIM y la tarjeta de memoria (Micro SD).
⚠️️ ¡Presta atención! La herramienta debe insertarse en un orificio en el borde de la carcasa del teléfono. No presione demasiado fuerte. Puede romper el mecanismo de expulsión de la bandeja.
![Cómo desmontar ZTE Nubia Z11, Paso 3/1](/media/sorl-cache/6f/35/6f3584da57ce691babd64243fbf7dcdd.webp)
![Cómo desmontar ZTE Nubia Z11, Paso 3/2](/media/sorl-cache/a5/d6/a5d6a1916bb48e37b8b156d661bc3b57.webp)

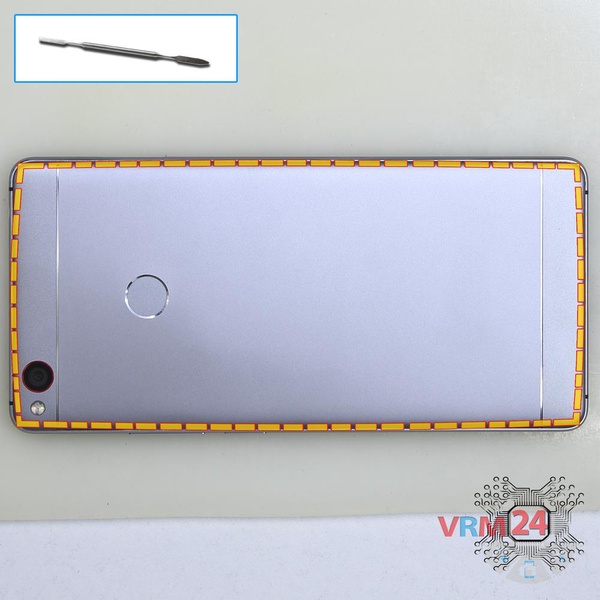

Paso 3. Abra la tapa trasera
Usando un spudger o un pico de plástico, con cuidado, alrededor del borde, separe los clips de la cubierta posterior y retírela.
No inserte la herramienta profundamente ni la doble. De lo contrario, la carcasa puede ser manipulada o dañada.
⚠️️ Tenga cuidado al abrir la cubierta desde el lado de los botones de volumen y encendido. El cable delgado y los botones frágiles son fáciles de dañar.
⚠️️ Presta atención al cable del sensor de huellas ubicado en el interior.
![Cómo desmontar ZTE Nubia Z11, Paso 4/1](/media/sorl-cache/48/0a/480a74674c67fcdfd23ebcf8f9021e90.webp)
![Cómo desmontar ZTE Nubia Z11, Paso 4/2](/media/sorl-cache/af/a6/afa60a6418179cbecb5df0354f3c6275.webp)

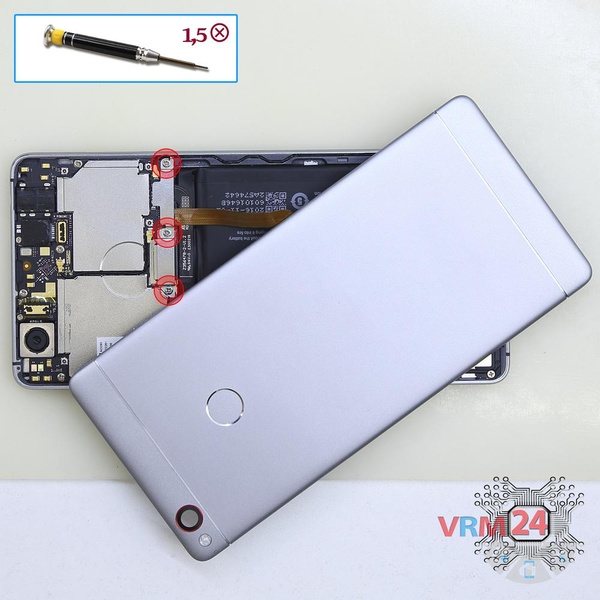

Paso 4. Retire el soporte
Usando un destornillador (Phillips 1,5 mm PH000), desenrosque los tres tornillos y retire el soporte que sujeta los conectores.
![Cómo desmontar ZTE Nubia Z11, Paso 5/1](/media/sorl-cache/b9/3b/b93b2b0a32c62b4046036928a814c05b.webp)
![Cómo desmontar ZTE Nubia Z11, Paso 5/2](/media/sorl-cache/df/98/df987daa78107de62ccf88a4e76382e7.webp)
![Cómo desmontar ZTE Nubia Z11, Paso 5/3](/media/sorl-cache/f2/3f/f23f1a0de2276b7d10c56df87ad16bb1.webp)

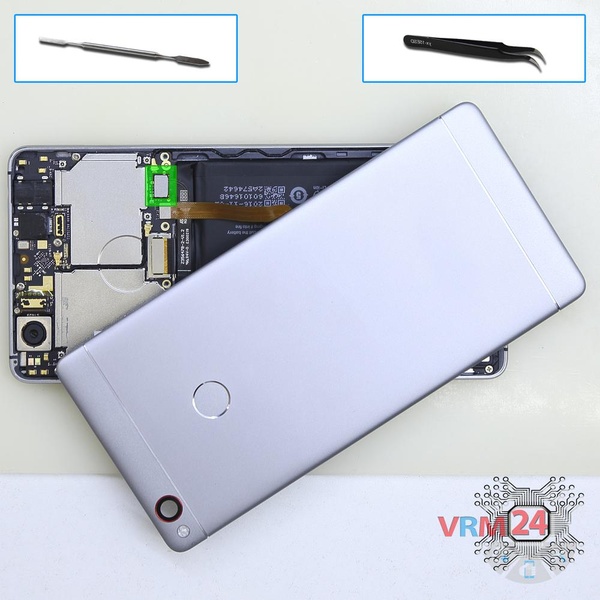

Paso 5. Desconecte el conector de la batería
Desconecte el conector de la batería lo antes posible. Es mejor utilizar una herramienta que no sea de metal o de plástico para evitar daños.
ℹ️️ El modelo ZTE Nubia Z11 NX531J cuenta con una batería Li3829T44P6h806435 de 3000 mAh de capacidad (aka batería recargable).
⚠️️ Es muy recomendable desconectar el conector para evitar posibles cortocircuitos durante el desmontaje.
![Cómo desmontar ZTE Nubia Z11, Paso 6/1](/media/sorl-cache/f7/29/f72964253736bb1a111a9b8cbb1d0d5c.webp)
![Cómo desmontar ZTE Nubia Z11, Paso 6/2](/media/sorl-cache/7c/7f/7c7f30e898d365fae3ee1a0f745b15aa.webp)
![Cómo desmontar ZTE Nubia Z11, Paso 6/3](/media/sorl-cache/99/f6/99f6eba278433216cdf337b04456efb6.webp)
Paso 6. Desconecte el conector
Haz palanca en el conector del sensor de huellas dactilares y quita la cubierta.
![Cómo desmontar ZTE Nubia Z11, Paso 7/1](/media/sorl-cache/cd/68/cd68490200a2216d5a1e8433587ef92d.webp)
![Cómo desmontar ZTE Nubia Z11, Paso 7/2](/media/sorl-cache/b7/2b/b72b6337d27cd5e44937ad00709bcc84.webp)

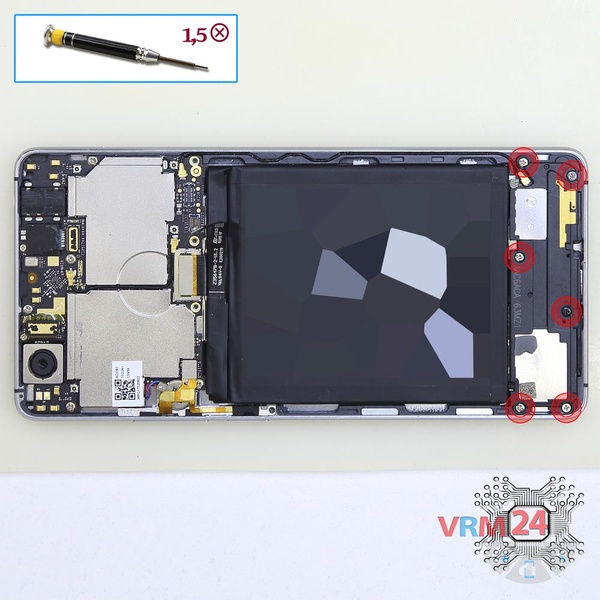

Paso 7. Desenrosque los tornillos
Usando un destornillador (Phillips 1,5 mm PH000), desenrosque los seis tornillos.
![Cómo desmontar ZTE Nubia Z11, Paso 8/1](/media/sorl-cache/8a/29/8a290cad12f8aa1620fb90d569b629cd.webp)
![Cómo desmontar ZTE Nubia Z11, Paso 8/2](/media/sorl-cache/70/ea/70ea92c136e89d653f1b1fcba2d673b2.webp)

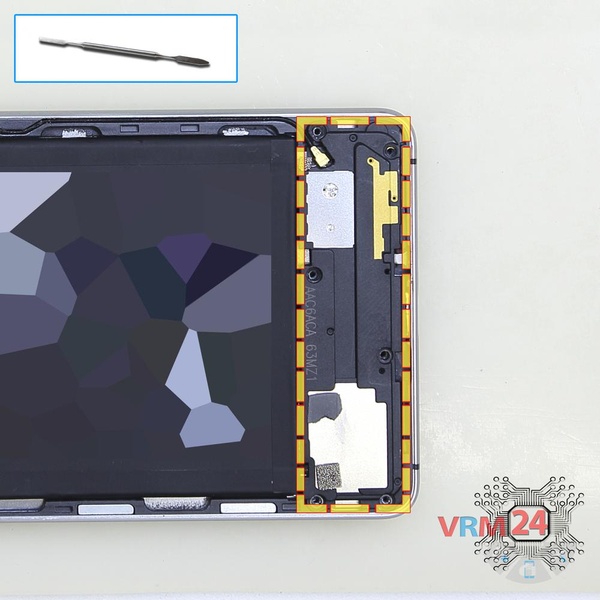

Paso 8. Retire el altavoz
Haz palanca sobre el borde y retira el ensamblaje del altavoz con antenas.
![Cómo desmontar ZTE Nubia Z11, Paso 9/1](/media/sorl-cache/e3/ae/e3ae4698a247d2291d436794764c0a0a.webp)
![Cómo desmontar ZTE Nubia Z11, Paso 9/2](/media/sorl-cache/d9/ef/d9efd80675dee2b52a7dd2ed5479d4d9.webp)

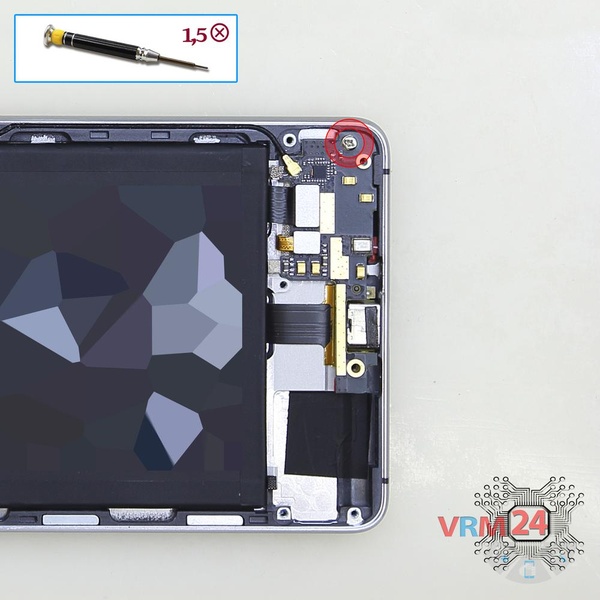

Paso 9. Desenroscar un tornillo
Usando un destornillador (Phillips 1,5 mm PH000), desatornille un tornillo que sujeta la subplaca.
![Cómo desmontar ZTE Nubia Z11, Paso 10/1](/media/sorl-cache/16/52/16520655d0bf7bad0dc852726f396070.webp)
![Cómo desmontar ZTE Nubia Z11, Paso 10/2](/media/sorl-cache/73/2d/732da7df1d04b59506790aefb104844d.webp)
![Cómo desmontar ZTE Nubia Z11, Paso 10/3](/media/sorl-cache/61/79/61799427fc44a03f56d5bb1fe12470e1.webp)
![Cómo desmontar ZTE Nubia Z11, Paso 10/4](/media/sorl-cache/e3/ab/e3ab2ab923c1de906cd2acdfadc105ca.webp)

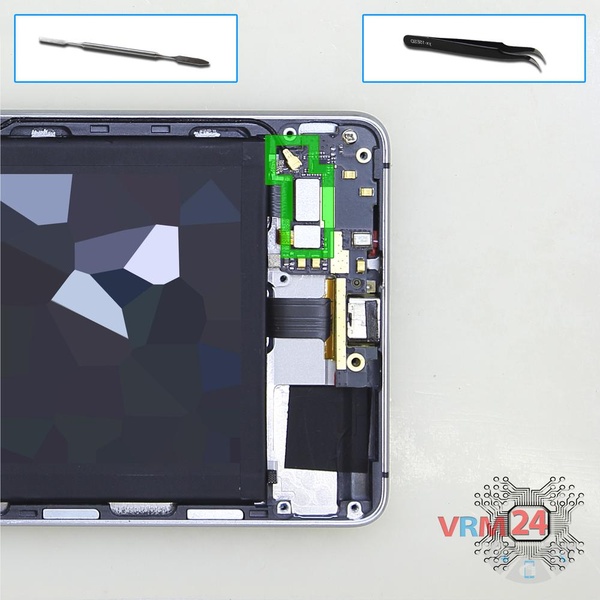

Paso 10. Retire la placa secundaria
Retire la subplaca. Puede estar pegado al marco o fijado con accesorios como pestillos o ganchos, así que tenga cuidado.
ℹ️️ La placa secundaria contiene un micrófono, contactos de resorte para el altavoz y una unidad de antena.
⚠️️ No es necesario insertar la herramienta debajo al quitar la subplaca. Los componentes internos podrían dañarse.
![Cómo desmontar ZTE Nubia Z11, Paso 11/1](/media/sorl-cache/56/f7/56f758e29d89b171eb64b641dc3545e4.webp)
![Cómo desmontar ZTE Nubia Z11, Paso 11/2](/media/sorl-cache/62/7e/627e61196621592dec478b27639ea5ee.webp)
![Cómo desmontar ZTE Nubia Z11, Paso 11/3](/media/sorl-cache/35/64/35641a780eb96271596ecfacddcf71ec.webp)

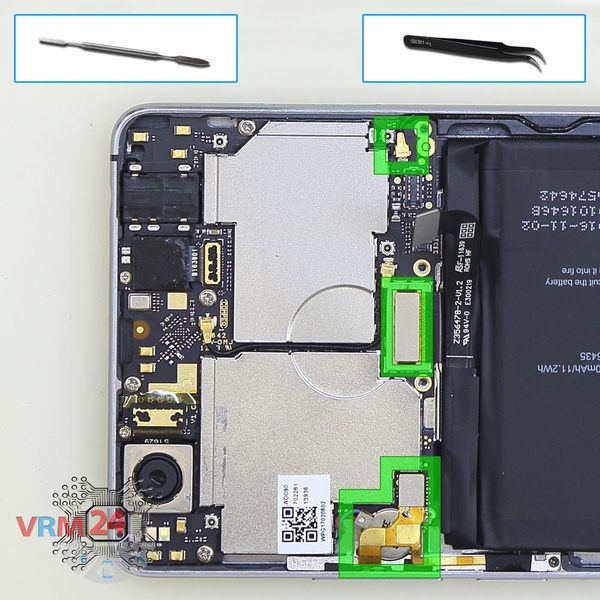

Paso 11. Desconecte los conectores
Haz palanca en el conector del cable de los botones laterales, cable del módulo de visualización, cable coaxial.
⚠️️ Tenga cuidado al retirar los cables de los conectores, los cables son bastante delgados y es bastante fácil romperlos o dañar las pistas de contacto en el interior.
![Cómo desmontar ZTE Nubia Z11, Paso 12/1](/media/sorl-cache/c7/52/c752d62e371e429d3c386e4080a908b9.webp)
![Cómo desmontar ZTE Nubia Z11, Paso 12/2](/media/sorl-cache/bf/5e/bf5e17051800c0ae6c8bb565891984c7.webp)
Paso 12. Retire la cámara frontal
Haz palanca en el conector de la placa base y retira la cámara frontal (para selfies).
![Cómo desmontar ZTE Nubia Z11, Paso 13/1](/media/sorl-cache/d0/28/d028527381654881bfa04688daf6e03d.webp)
![Cómo desmontar ZTE Nubia Z11, Paso 13/2](/media/sorl-cache/59/9a/599a34754f15ef19d6cc94cbbde83d66.webp)

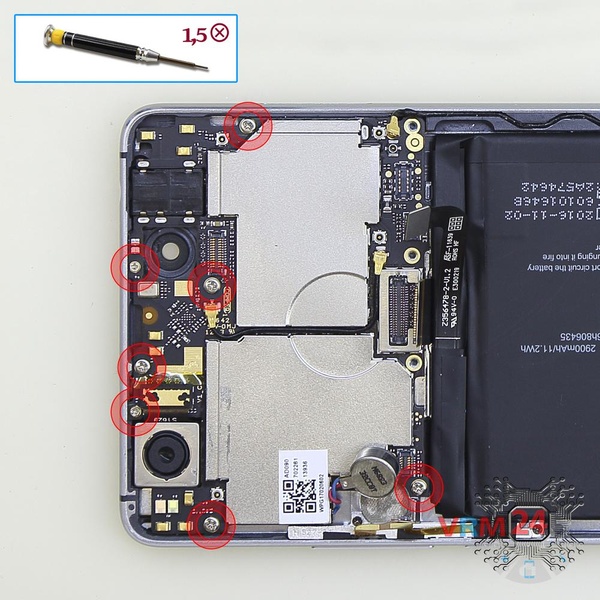

Paso 13. Desenrosque los tornillos
Usando un destornillador (Phillips 1,5 mm PH000), desenrosque los siete tornillos que sujetan la placa base.
![Cómo desmontar ZTE Nubia Z11, Paso 14/1](/media/sorl-cache/4a/dc/4adc282b878deb39b4032a11b0407583.webp)
![Cómo desmontar ZTE Nubia Z11, Paso 14/2](/media/sorl-cache/ee/54/ee54a021669a095be8636e1064ee0ecd.webp)

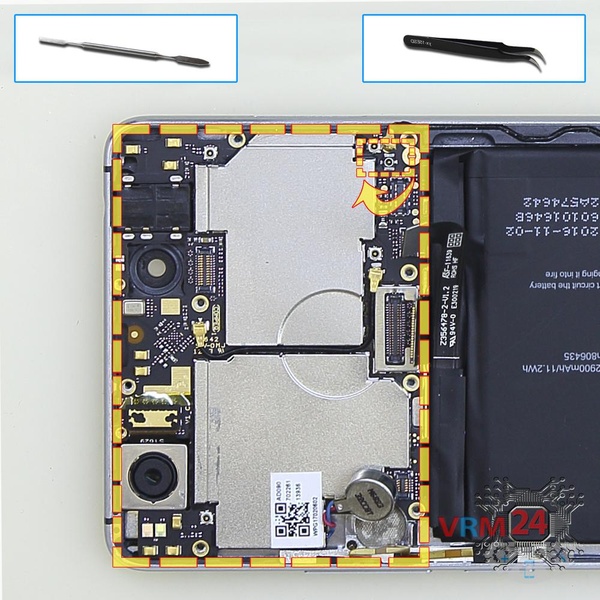

Paso 14. Dar la vuelta a la placa
Dale la vuelta a la placa base. Desconecte el conector del cable entre placas desde el interior y retire la placa base.
![Cómo desmontar ZTE Nubia Z11, Paso 15/1](/media/sorl-cache/f7/03/f703d51c3d199bdd8ac227eeee80eb0a.webp)
![Cómo desmontar ZTE Nubia Z11, Paso 15/2](/media/sorl-cache/c2/a1/c2a13bd891bed355e076555a7e320aaf.webp)

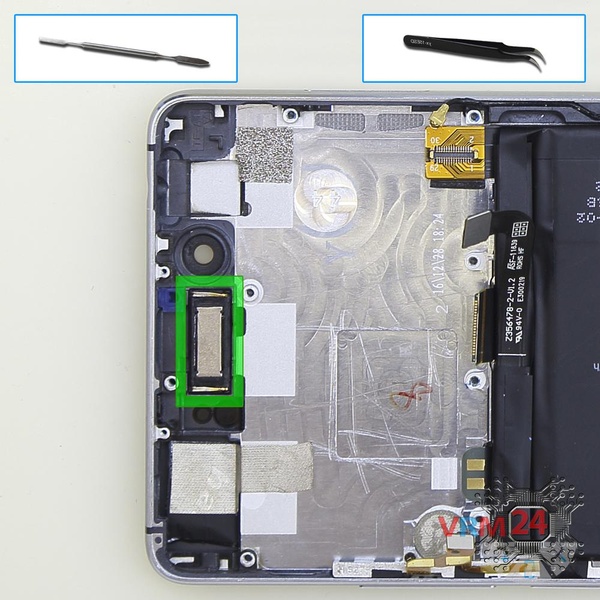

Paso 15. Retire el altavoz del auricular
Haz palanca en la parte inferior y retira el altavoz del auricular.
⚠️️ ¡Cuidado! El altavoz del auricular está un poco pegado con adhesivo.
⚠️️ Si hacemos palanca en el altavoz por la mitad, podemos romper el altavoz del auricular por la mitad.
![Cómo desmontar ZTE Nubia Z11, Paso 16/1](/media/sorl-cache/0d/9d/0d9d2ed8fd36f4bb2bf8e9abda1761d8.webp)
![Cómo desmontar ZTE Nubia Z11, Paso 16/2](/media/sorl-cache/ab/b3/abb31f719c7e4191b617bfbef6013c12.webp)
![Cómo desmontar ZTE Nubia Z11, Paso 16/3](/media/sorl-cache/e4/c7/e4c7e09665249e5e45df8b295bdc9f41.webp)

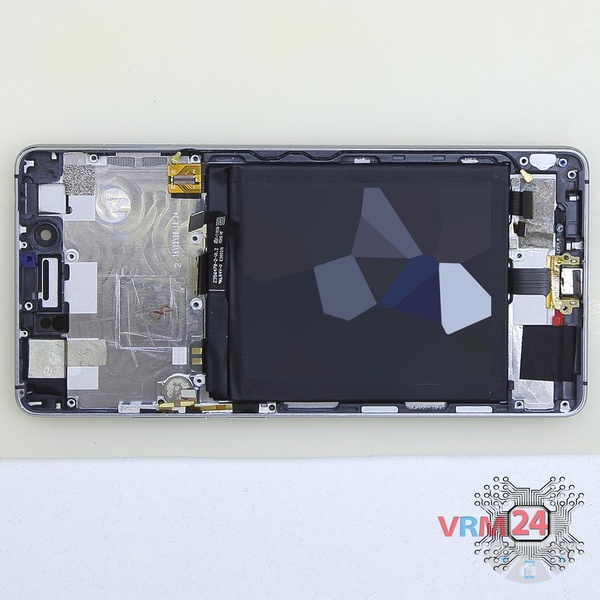

Paso 16. En el marco de la pantalla quedó
ℹ️️ En el marco de la pantalla quedó: la batería, el cable coaxial, el puerto de carga.
Instrucciones detalladas de desmontaje de ZTE Nubia Z11 en el video, realizadas por nuestro centro de reparación y servicio móvil:
Si tiene alguna pregunta, pregúntenos e intentaremos responder con el mayor detalle posible. Si este artículo fue útil para usted, califíquelo.
