☝️ Pour un guide détaillé sur la façon de démonter ce smartphone, consultez : [comment démonter Huawei Y8p]
Et n'oubliez pas d'éteindre votre téléphone !

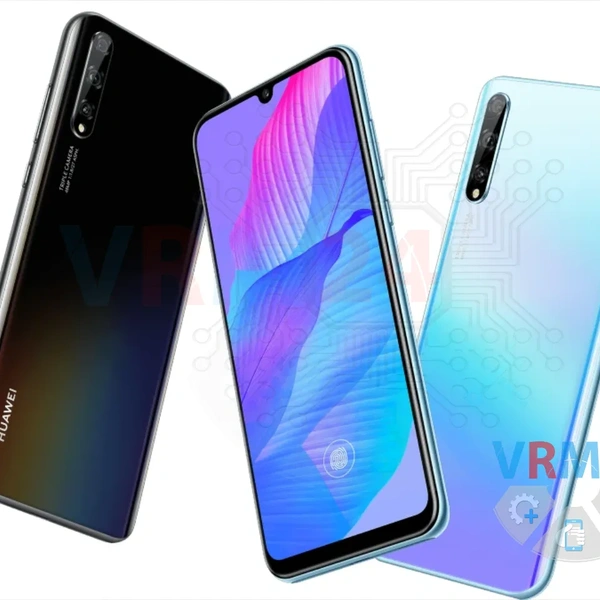

Aujourd'hui, nous avons un Huawei Y8p (également connu sous le nom de Honor 30i) à réparer. Ces deux modèles sont essentiellement les mêmes, donc le processus de réparation sera identique pour les deux 😊.

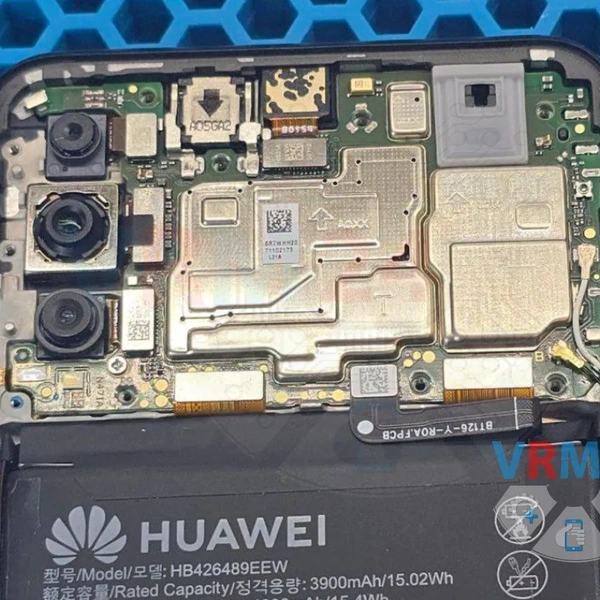

1️⃣ Comme d'habitude, nous commençons par démonter le smartphone et diagnostiquer la cause du problème d'affichage.
⚡️ Au fil des années, j'ai constitué une grande collection de modules d'affichage partiellement cassés et inutilisés. Ils m'aident à confirmer rapidement si le problème vient de l'affichage ou non.
Dans ce cas, le problème venait de la carte mère 🙂.
2️⃣ J'ai utilisé un multimètre pour vérifier les contacts sur le connecteur d'affichage. Il n'y avait pas de coupures, et les autres lectures semblaient normales.

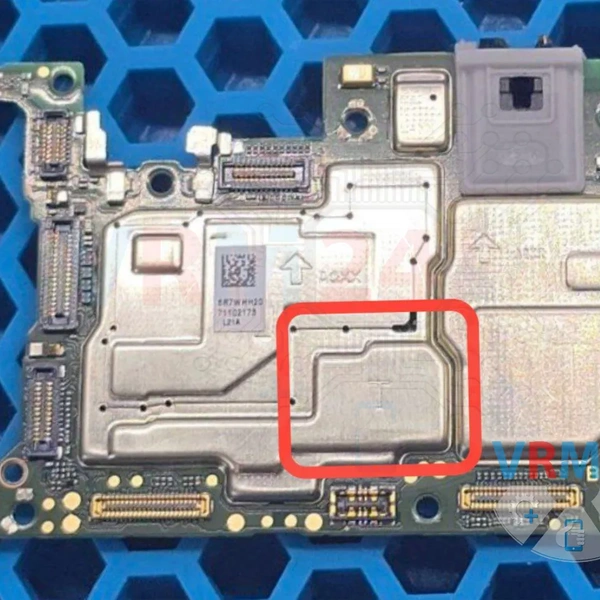

Cela signifie que nous devrons inspecter la partie de la carte responsable du rétroéclairage de l'affichage.

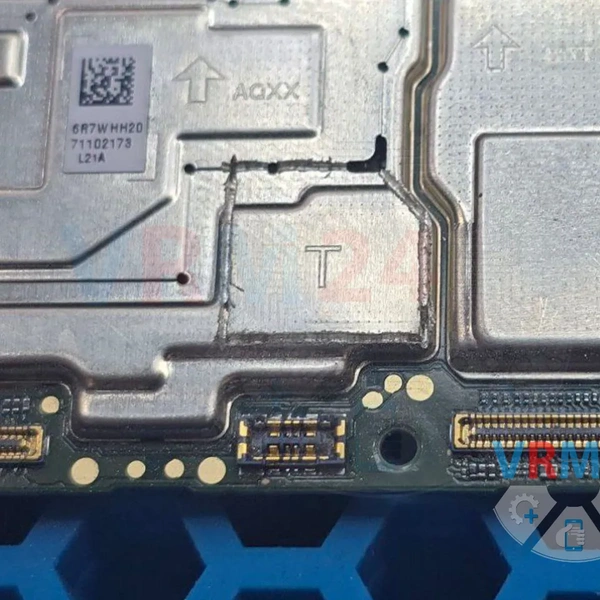

3️⃣ Avec précaution, j'ai découpé les bords du blindage métallique pour accéder aux composants en dessous.

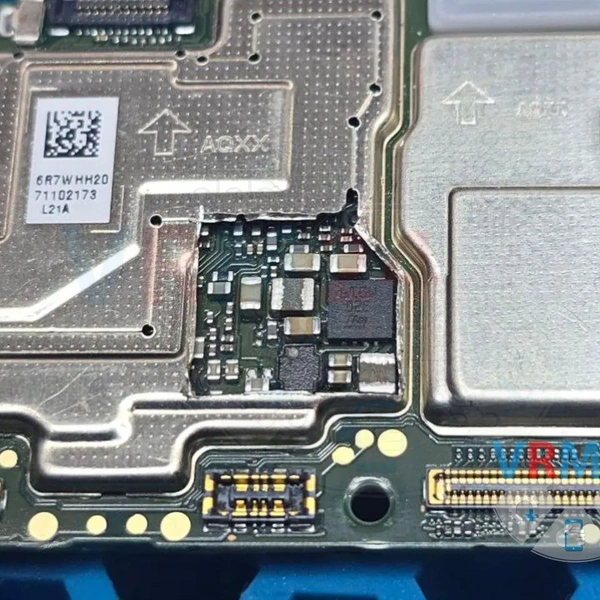

4️⃣ Après avoir retiré une partie du blindage, j'ai eu accès au pilote de rétroéclairage et à ses circuits environnants.
J'ai testé les composants avec un multimètre et je n'ai trouvé ni coupure ni court-circuit à proximité.

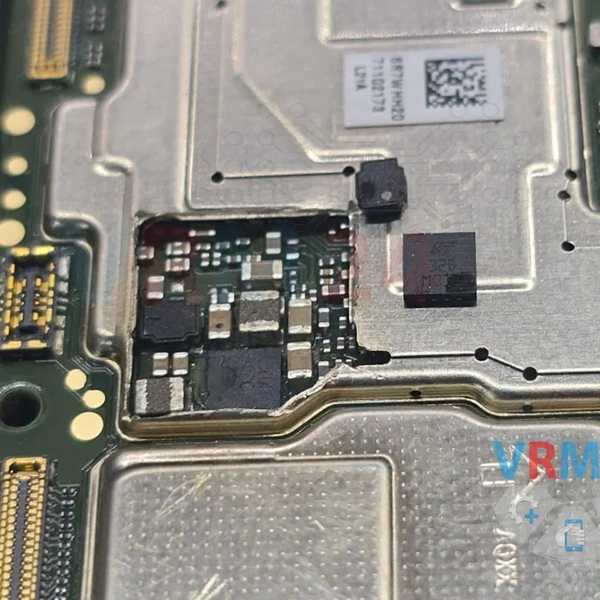

5️⃣ J'ai pris des pièces de rechange sur une carte donneuse et j'ai remplacé le circuit intégré du pilote de rétroéclairage et la bobine sur la carte mère.

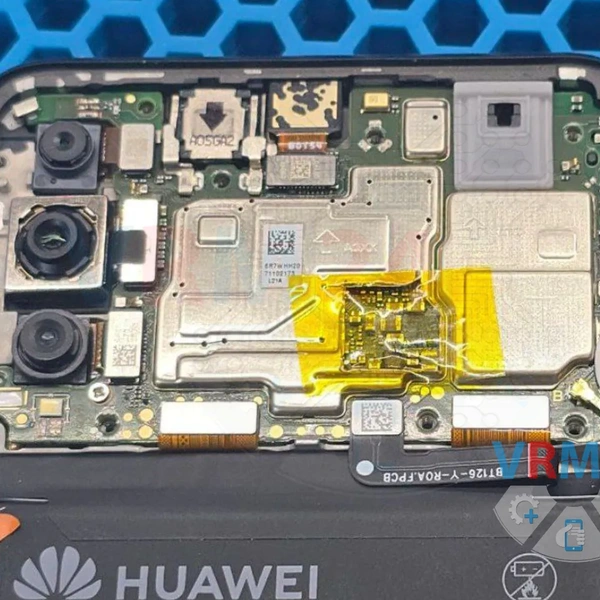

6️⃣ J'ai reconnecté la carte au châssis pour tester et j'ai couvert la zone exposée avec du ruban Kapton 😆.

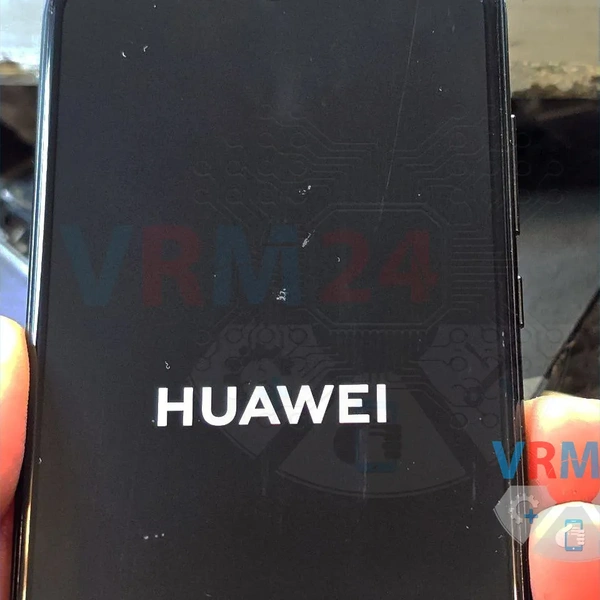

Même si l'affichage est fissuré, l'écran noir n'est plus là ! 😂
Points clés de cette réparation :
- Outils de diagnostic : un multimètre et une collection de pièces de rechange sont essentiels pour un diagnostic rapide et précis.
- Problèmes de rétroéclairage : souvent causés par des pilotes ou des bobines de rétroéclairage défectueux, qui peuvent être remplacés par des pièces donneuses.
- Travail de précision : couper les blindages métalliques et remplacer de minuscules composants exige de la patience et les bons outils.
