⚠️ Avant de démonter, n'oubliez pas d'éteindre votre montre.

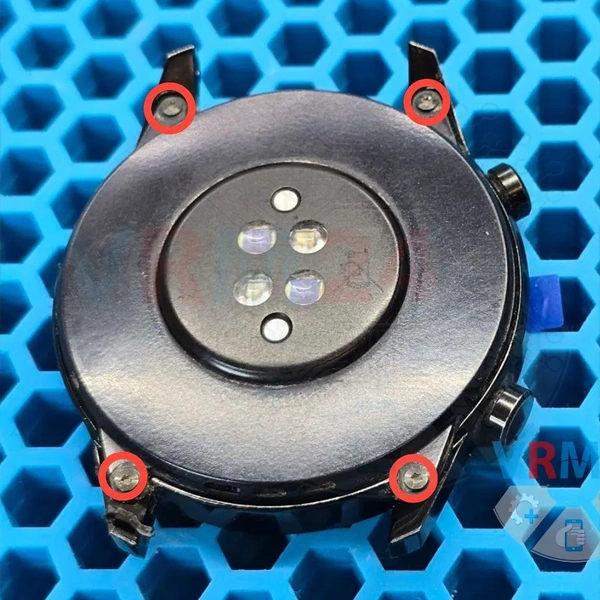

1️⃣ Dévissez les quatre vis avec un tournevis Torx 2. Chauffez légèrement la coque arrière de l'appareil et ouvrez-la avec précaution.
⚠️ Important : la batterie se trouve sur la coque arrière et est reliée à la carte mère par une courte nappe. Tenez-en compte lors du démontage.

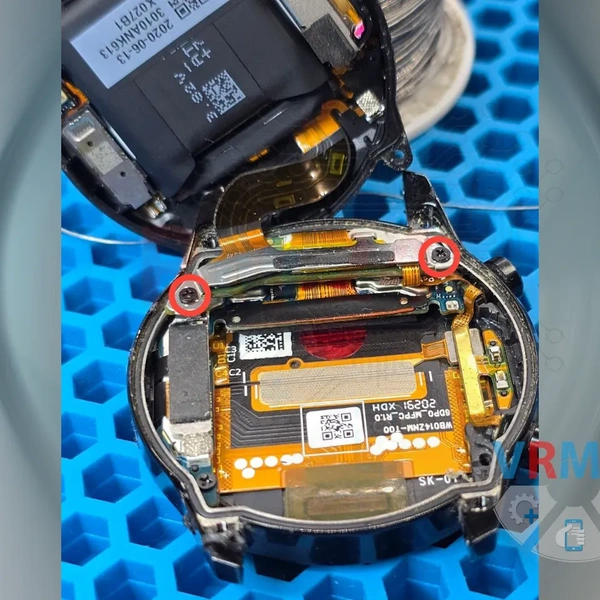

2️⃣ Soulevez la partie inférieure et dévissez les deux vis avec un tournevis Phillips 1.5mm ou Phillips #000, puis retirez le support qui recouvre la nappe.
Déconnectez la nappe allant vers la coque arrière.

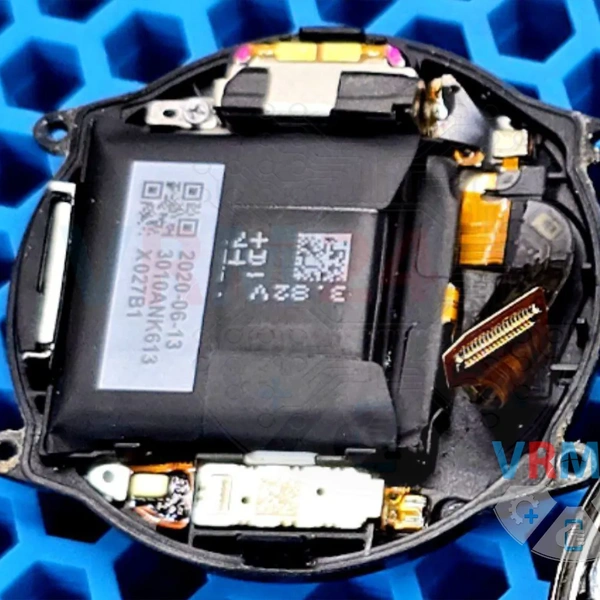

❓ La coque arrière comportera : la batterie (HB472023ECW), le microphone, le haut-parleur et les capteurs.

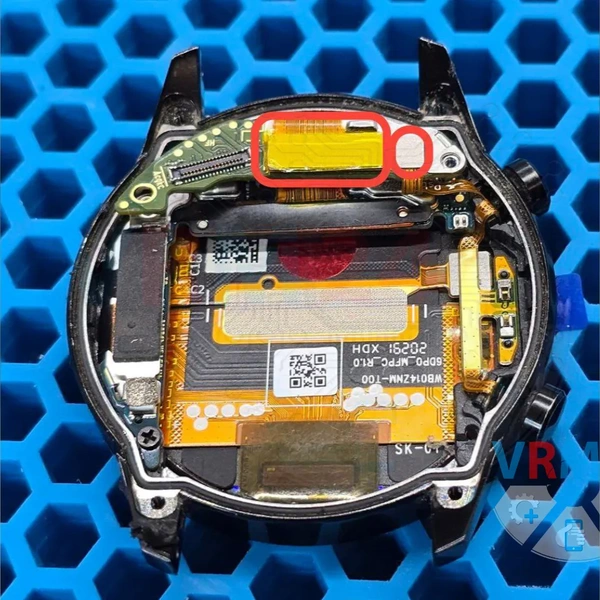

3️⃣ Déconnectez les nappes allant vers la carte mère et les boutons latéraux.

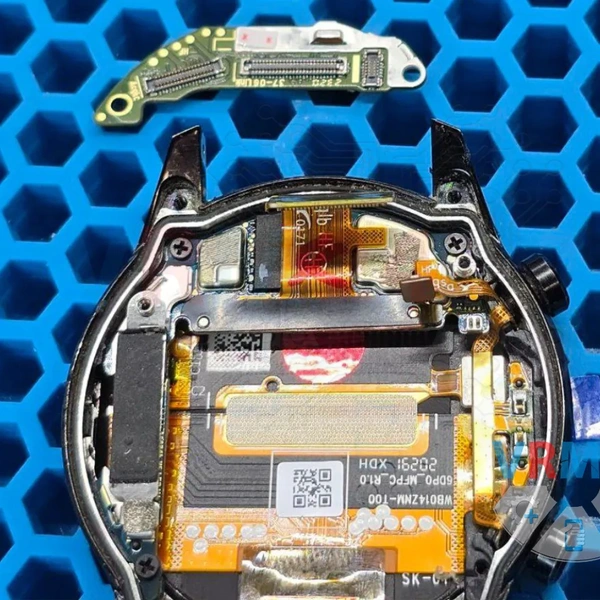

4️⃣ Retirez la carte mère supérieure.

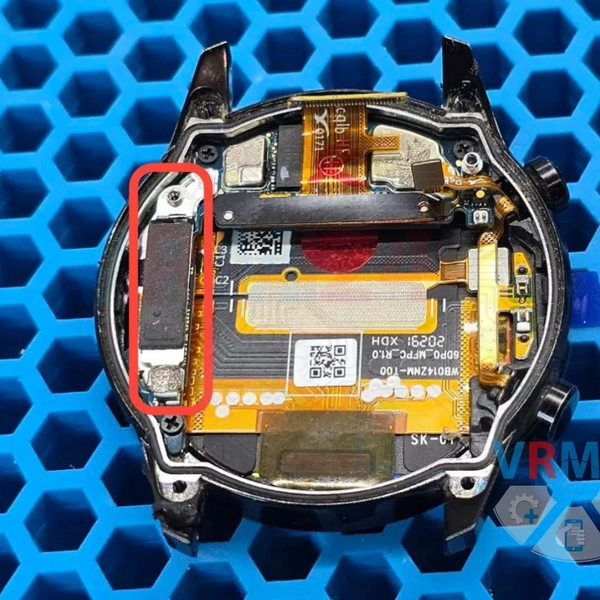

5️⃣ Retirez le support métallique qui maintient les connecteurs des nappes du module d'affichage. La large est pour l'écran, la plus petite pour le capteur tactile.
Le support a un crochet en bas de la partie supérieure qu'il faut plier pour le retirer.

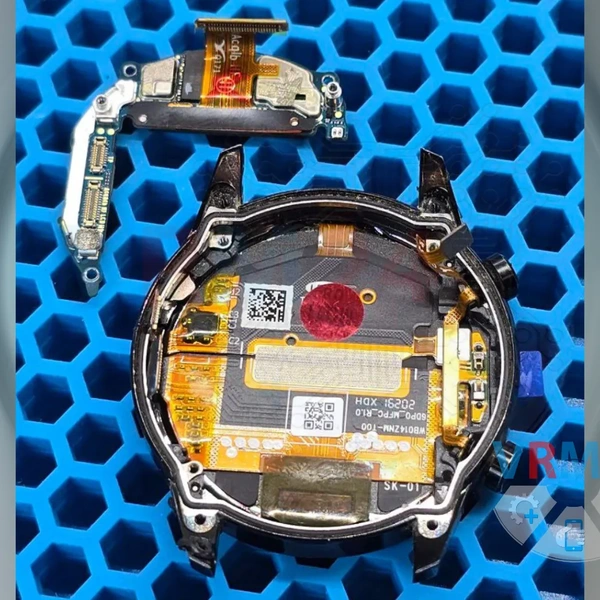

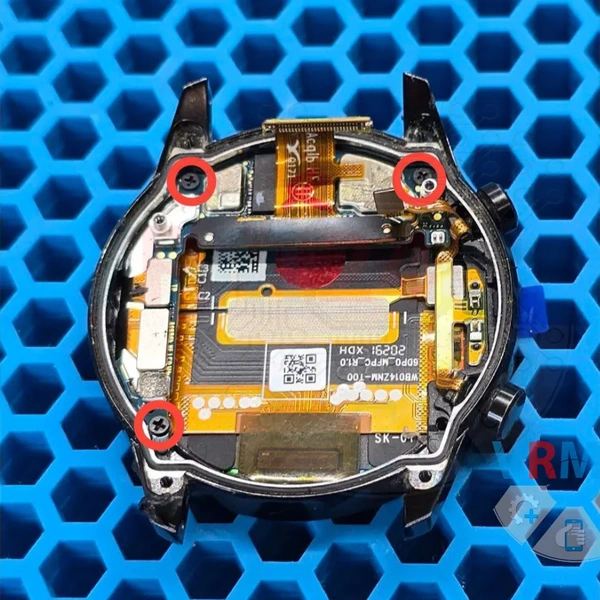

6️⃣ Dévissez les trois vis avec un tournevis Phillips 1.5mm ou Phillips #000, déconnectez également les connecteurs des nappes du module d'affichage, puis retirez la carte mère de l'appareil.

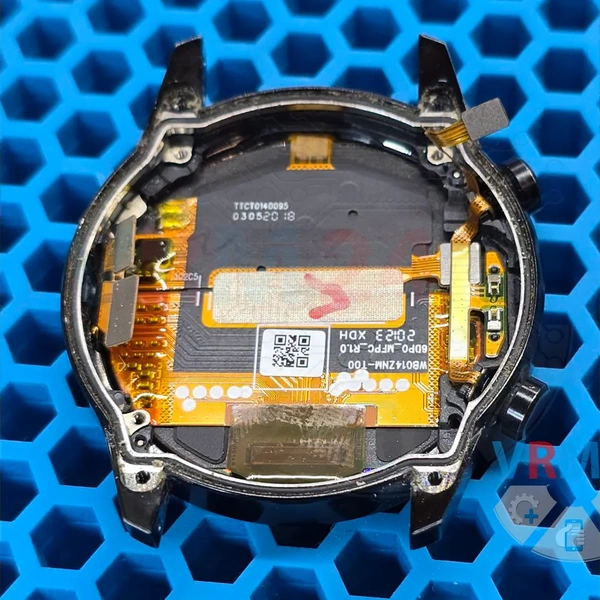

L'appareil est démonté ; nous pouvons procéder au remplacement du module d'affichage.

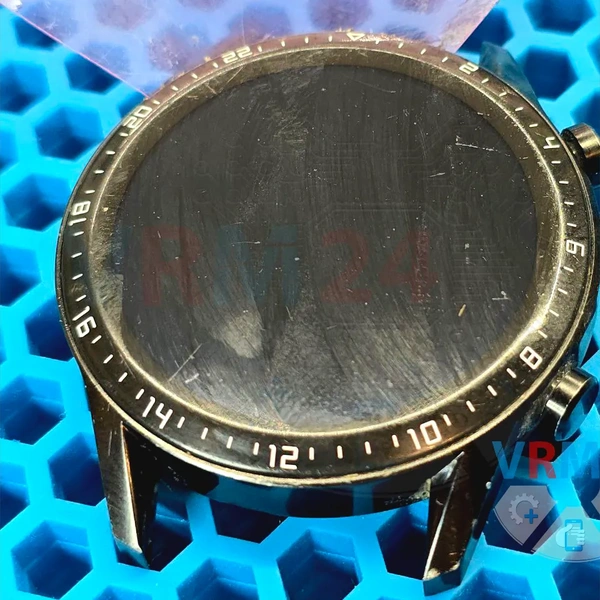

7️⃣ Chauffez le module d'affichage sur la séparatrice à environ 60° C ou 140° F pour ramollir l'adhésif, ce qui facilite le retrait de la pièce défectueuse.
8️⃣ Insérez un film rigide entre l'écran et le boîtier pour les séparer.

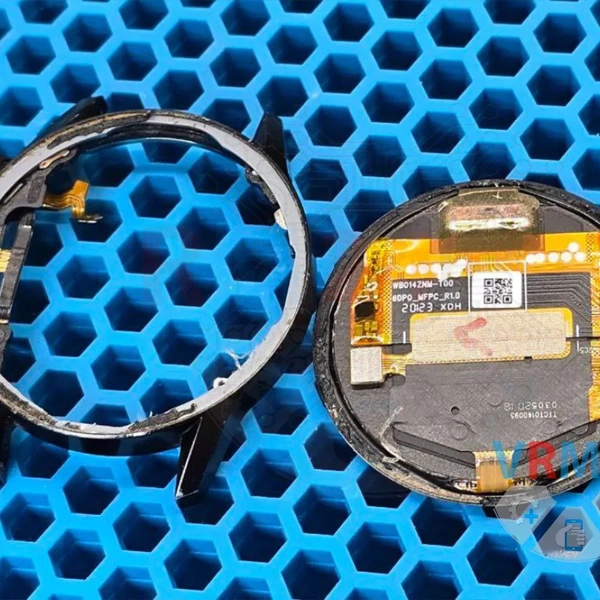

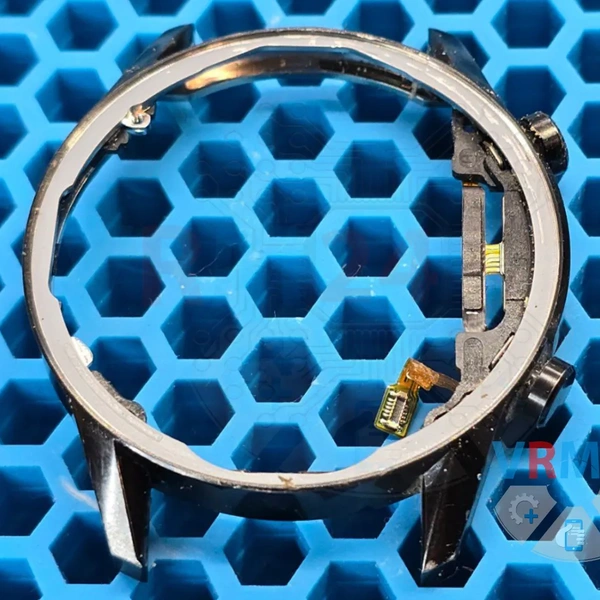

9️⃣ Retirez complètement l'écran du boîtier.
🔟 Retirez l'adhésif restant du boîtier et dégraissez la surface.

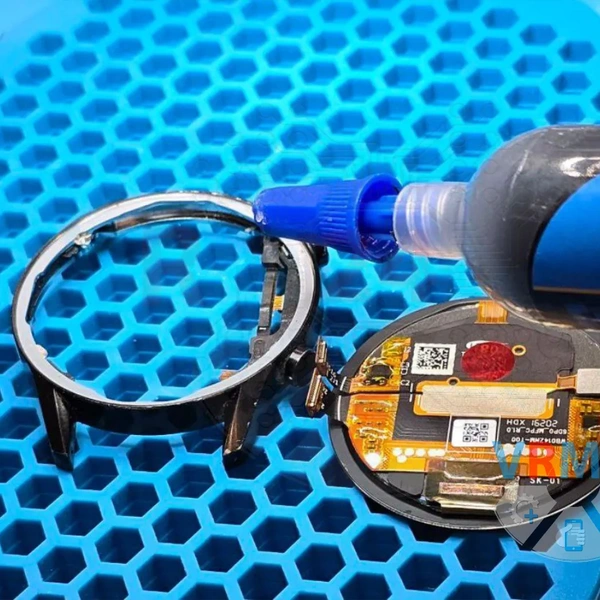

1️⃣1️⃣ Appliquez uniformément de la colle polyuréthane sur la surface du boîtier. Laissez la colle épaissir un peu avant d'installer la nouvelle pièce pour éviter qu'elle ne s'infiltre à l'intérieur de l'appareil ou entre l'écran et le capteur.
1️⃣2️⃣ Fixez le nouvel écran. ☝️ Faites particulièrement attention à l'alignement de la pièce, car les repères et les chiffres sur la bezel doivent être aux bons endroits.
😊 Placez-le sous une presse pendant jusqu'à quatre heures pour une meilleure adhérence.
⏰ Essuyez l'excédent d'adhésif et remontez la montre.
