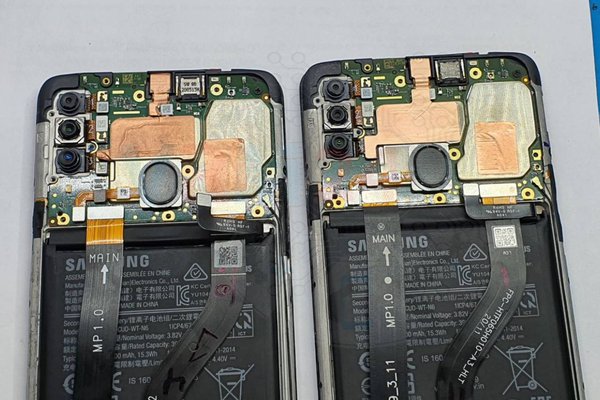

Nous avons un nouveau jour et une nouvelle réparation, et nous avons deux smartphones Samsung Galaxy A20s qui sont arrivés le même jour avec le même dysfonctionnement. Mais en général, pour ce modèle - la cause et l'effet de ce dysfonctionnement sont très courants. Et donc, la conséquence d'un dysfonctionnement est que les téléphones ne chargent pas. Nous allons chercher la raison.

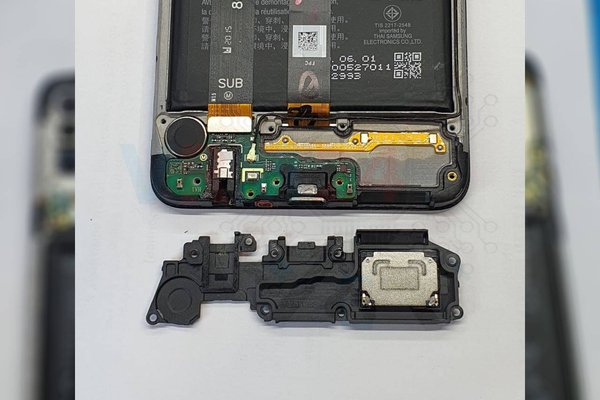

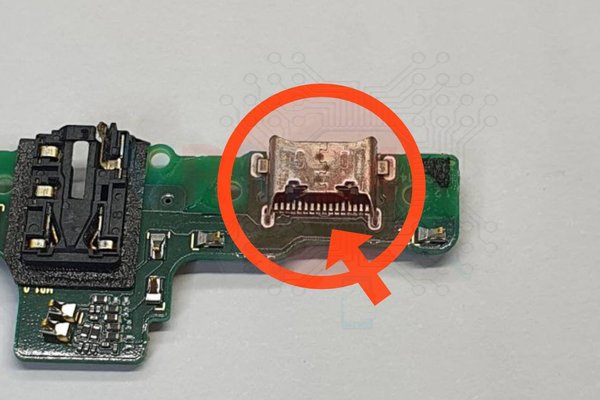

Nous démontons le premier téléphone. Nous retirons la carte fille et inspectons le port de charge. Tous les contacts sont en place à l'extérieur et à l'intérieur.

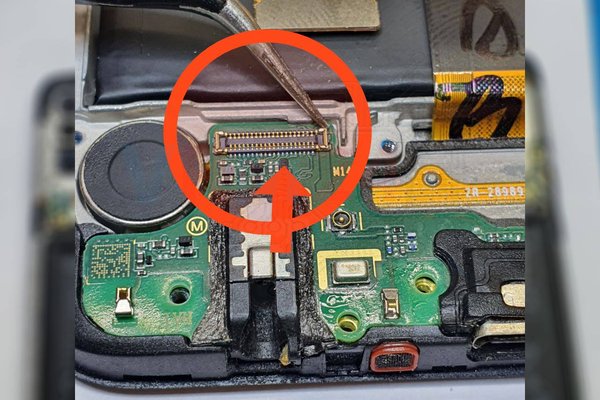

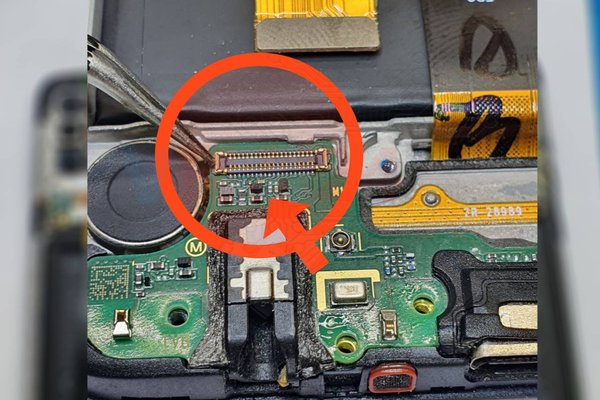

Nous regardons le connecteur de la nappe sur la carte fille, les contacts opposés sur les côtés du connecteur sont + et - tous deux pour la charge. Le connecteur est en bon état, aucun dommage n'a été trouvé.

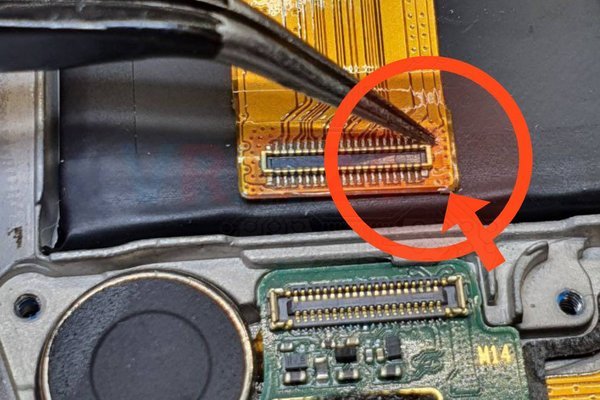

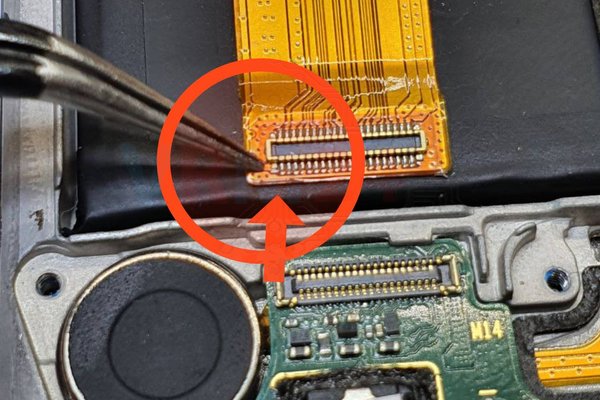

Nous examinons les mêmes contacts sur la nappe inter-cartes qui relie la carte fille à la carte mère. De même, aucun dommage.

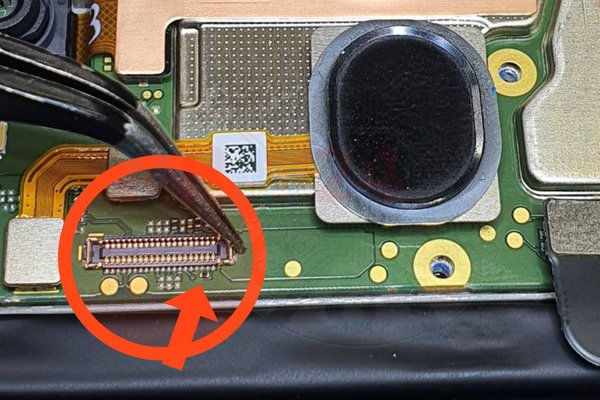

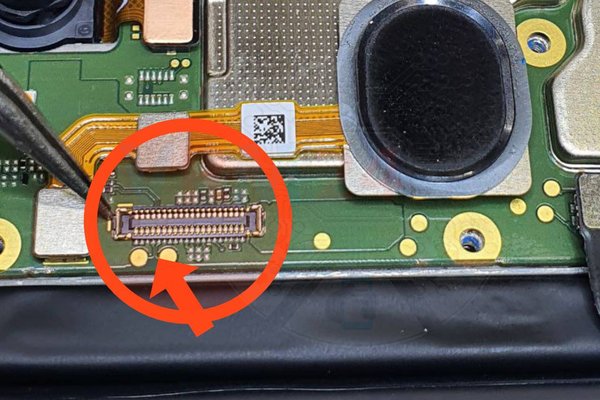

Nous vérifions le connecteur sur la carte mère, de la même manière, les contacts de charge latéraux pour tout dommage. Il n'y a pas de dommage.

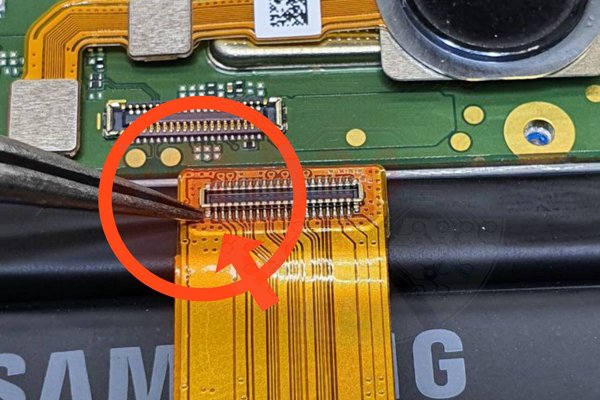

Vérifiez le connecteur supérieur de la nappe inter-cartes. On peut voir que le contact + sur la nappe, sur la photo à gauche, est arraché et c'est la raison de l'absence de charge sur le premier.
D'accord, nous avons compris la raison, nous procédons à la réparation.

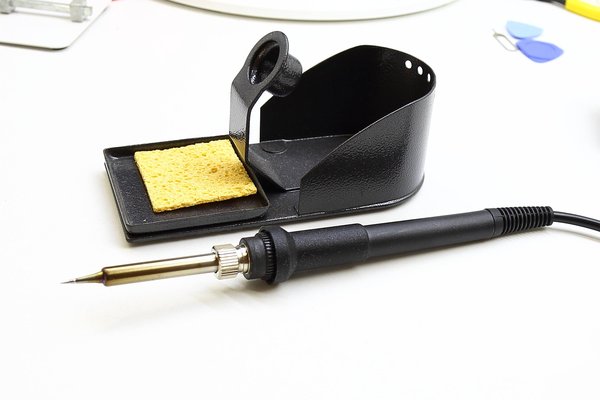

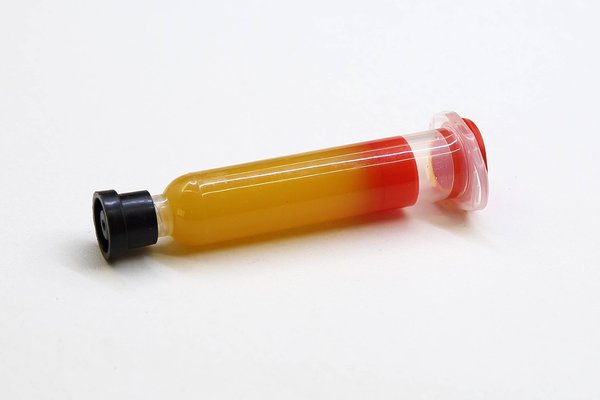

Nous appliquons le flux, soudons soigneusement le contact plus avec un fer Ă souder Ă pointe fine.
Nous attachons la nappe inter-cartes et vérifions. Il charge !
Mais n'oubliez pas, le deuxième téléphone nous attend.

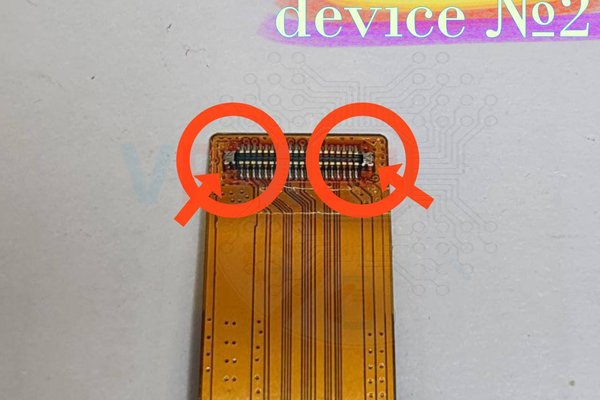

Donc, après inspection sur le deuxième appareil, il y a aussi une rupture des contacts + et - au même endroit, des deux côtés. La réparation est exactement la même que pour le premier téléphone - nous nettoyons, appliquons le flux et soudons les contacts latéraux de la nappe inter-cartes avec un fer à souder, puis connectons et vérifions.

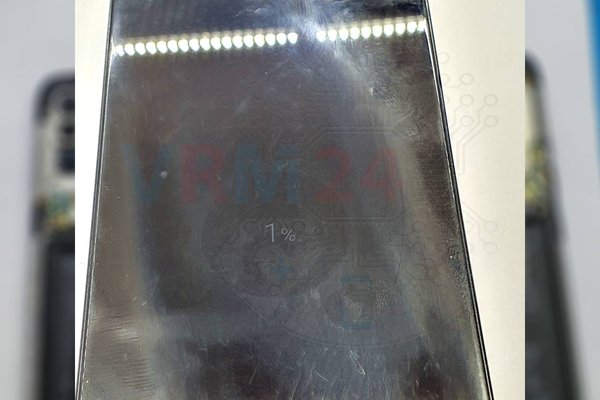

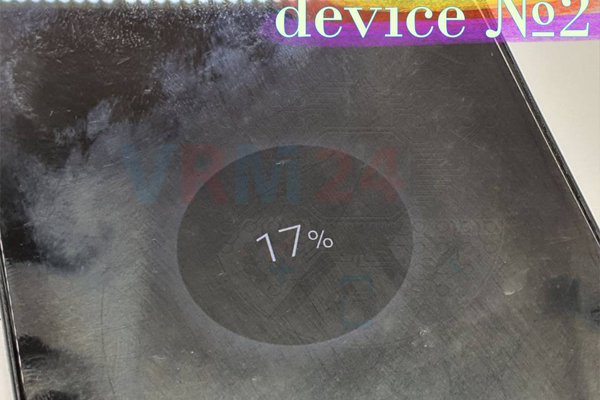

D'accord, si la charge a commencé - la réparation a réussi.
