Une fois de plus, nous avons reçu un smartphone pour réparation, appelé Xiaomi Poco X3. Le client ne sait pas pourquoi il ne charge pas. Visuellement, le smartphone n'a aucun dommage, nous devons donc le démonter, vérifier les connecteurs, les contacts, le port de charge pour d'éventuels dysfonctionnements. De plus, une infiltration de liquide ne peut être exclue, nous devons vérifier la zone autour du port de charge, de la prise casque et du trou du microphone.

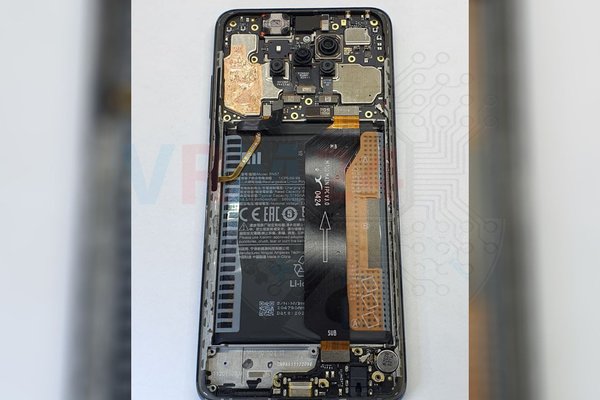

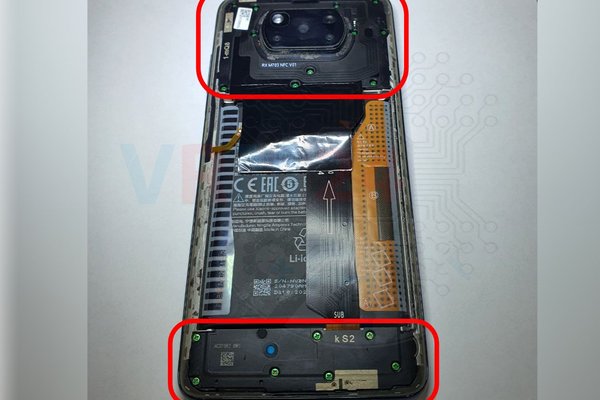

Tout d'abord, nous ouvrons la coque arrière, puis nous retirons les caches qui masquent les cartes de circuits imprimés, et nous débranchons le connecteur de la batterie.

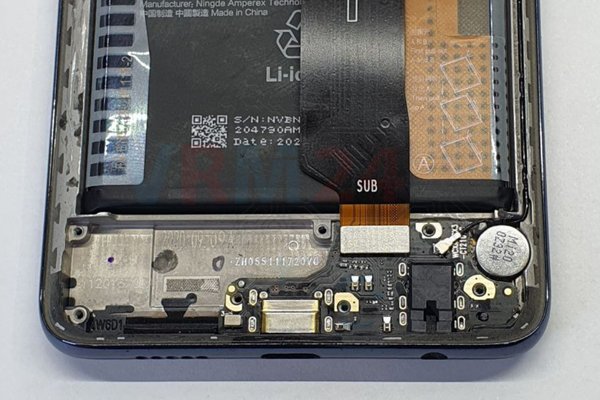

Ensuite, nous effectuons une inspection visuelle. Aucun dommage ni trace de liquide n'est visible, nous pouvons vérifier le port de charge.

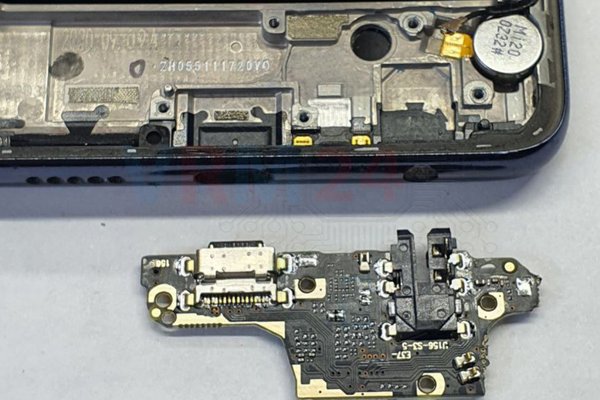

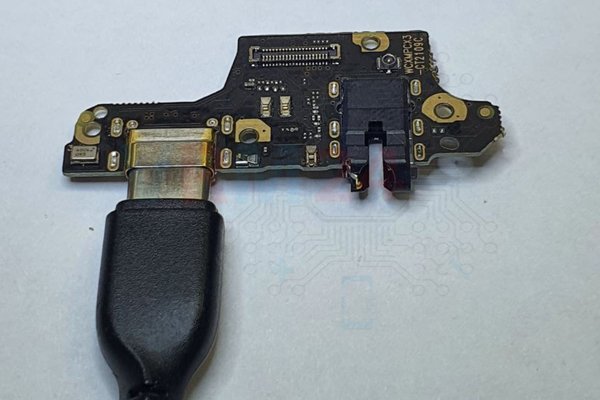

Nous sortons la carte fille, branchons le chargeur et vérifions les contacts avec un multimètre. Dans notre cas, le port de charge fonctionne, il y a une tension sur le contact gauche du connecteur de la carte fille.
Et maintenant, nous devons vérifier les contacts d'alimentation des connecteurs sur les cartes de circuits imprimés et la nappe inter-cartes.

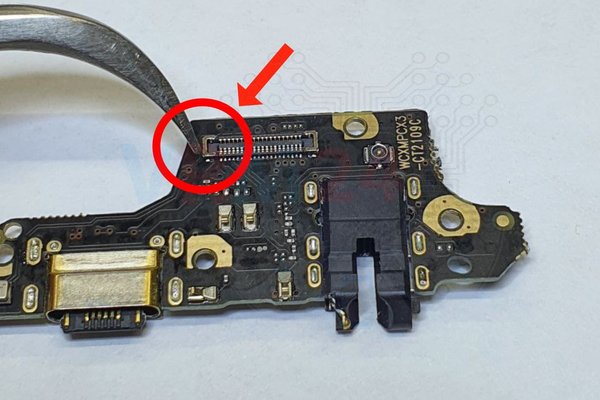

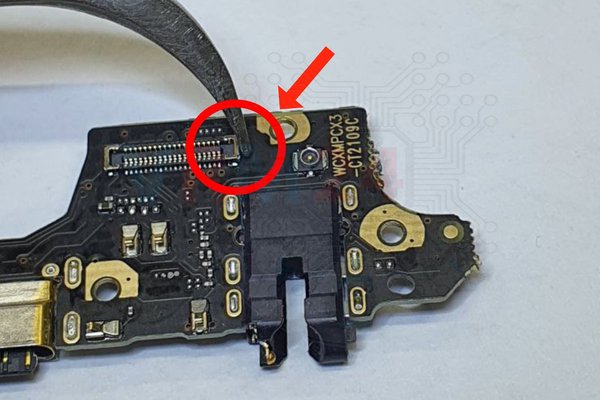

Nous vérifions les contacts du connecteur de la carte fille. Les contacts d'alimentation se trouvent sur les bords. Aucun dommage n'a été trouvé.

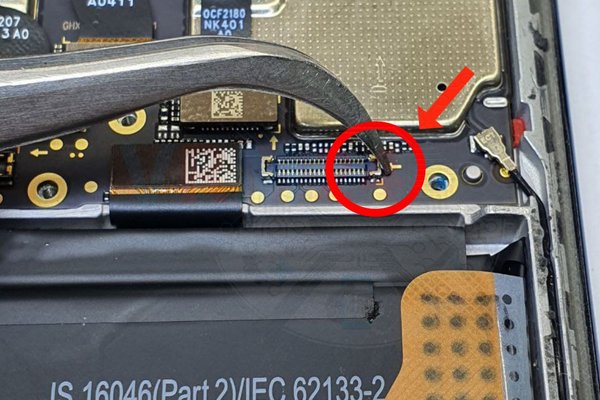

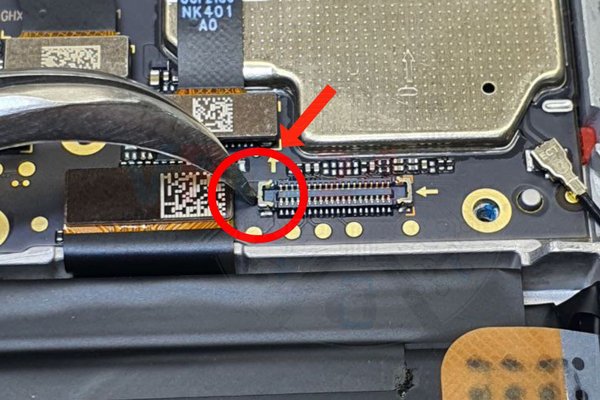

Nous passons à la carte mère, vérifions le connecteur et les contacts d'alimentation. Il n'y a pas non plus de dommage.

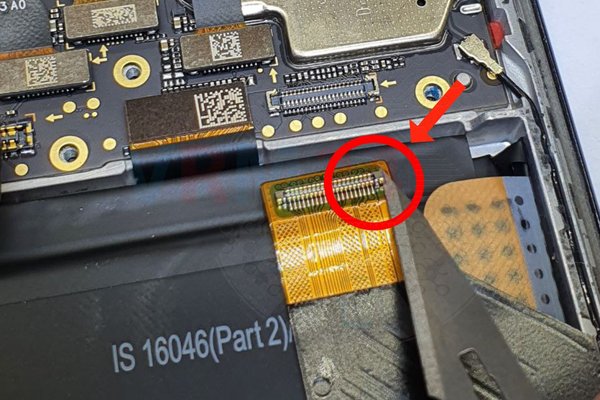

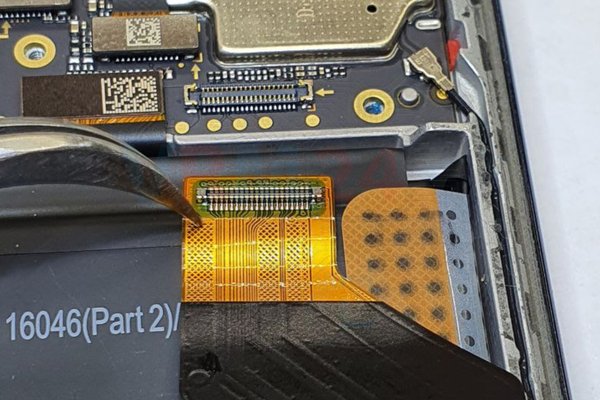

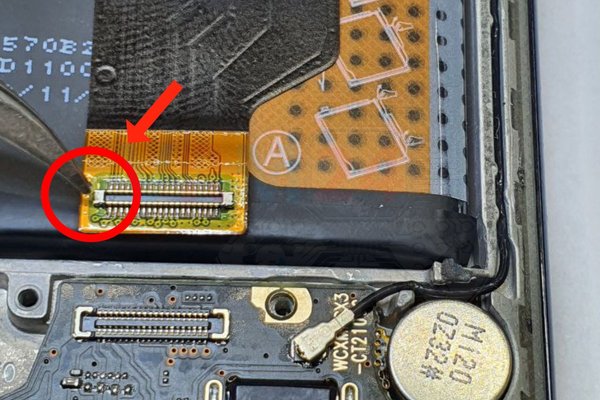

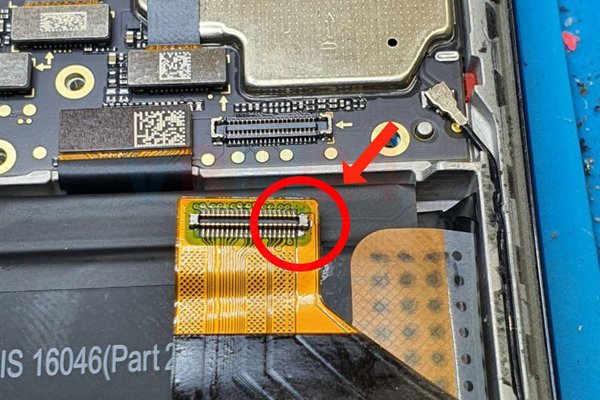

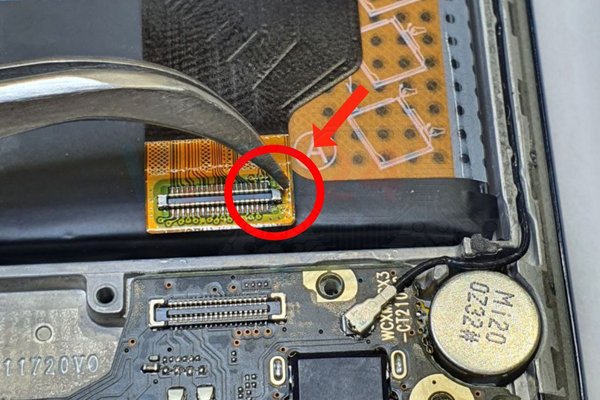

Maintenant, nous devons vérifier les contacts d'alimentation des connecteurs inter-cartes. Nous vérifions également les connecteurs et les contacts. Et, sur le connecteur supérieur de la nappe inter-cartes, une rupture est visible au niveau du contact à droite.
Pour Ă©liminer la rupture, nous devons souder le contact avec un fer Ă souder. Nous soudons le contact, et assemblons le smartphone. Ensuite, nous branchons le chargeur.

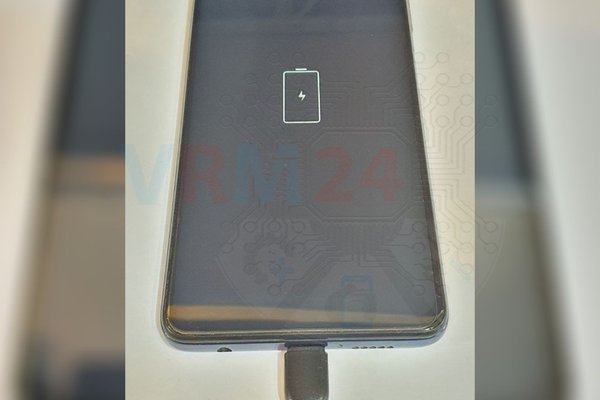

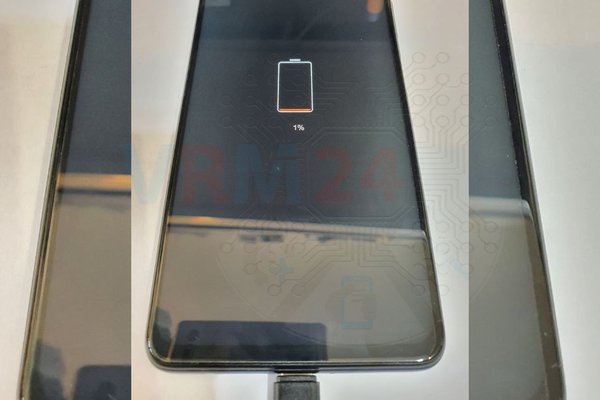

Si nous voyons l'indicateur de charge, alors nous avons correctement détecté le dysfonctionnement et l'avons réparé avec succès.
