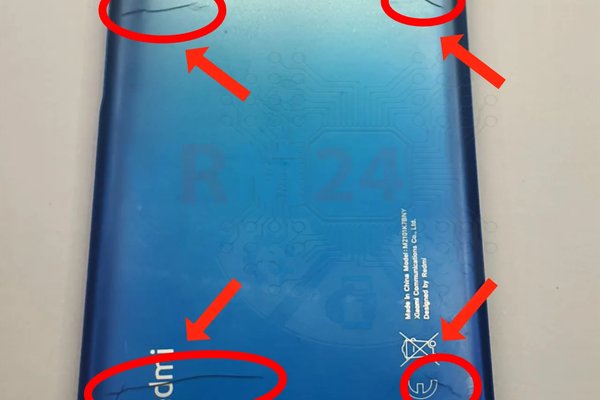

Récemment, nous avons reçu un Redmi Note 10s pour réparation, qui ne chargeait pas pour une raison incompréhensible pour le propriétaire. Cependant, il y avait des dommages évidents sur la coque arrière. Cela ressemblait assez à quelqu'un qui aurait pu marcher dessus ou s'asseoir sur ce smartphone. Donc, nous avons suspecté n'importe quoi.

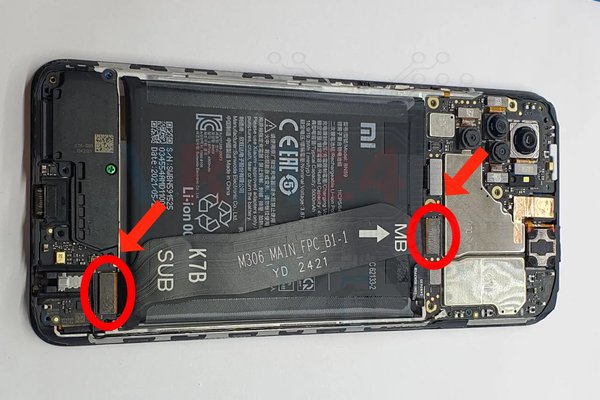

Après avoir retiré la coque arrière, nous n'avons pas pu trouver de dommage évident au smartphone, par conséquent, notre tâche était de le démonter afin de pouvoir inspecter les connecteurs sur les cartes de circuits imprimés et les connecteurs du câble inter-cartes et vérifier les contacts d'alimentation pour un circuit ouvert.

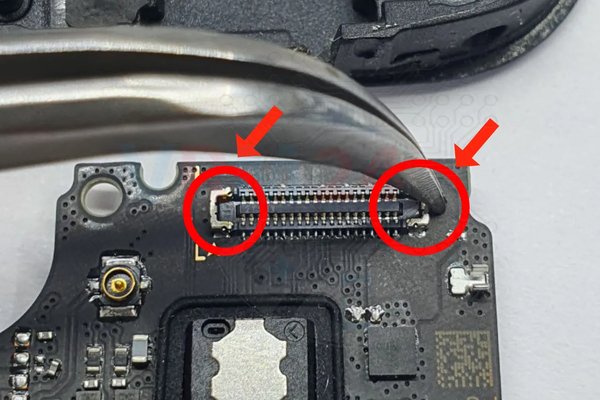

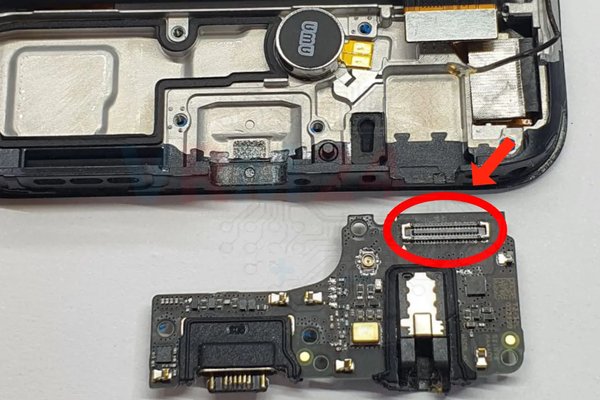

Tout d'abord, après le démontage, nous avons vérifié le connecteur sur la carte fille, vérifié les contacts responsables de l'alimentation, ils sont situés sur les bords.

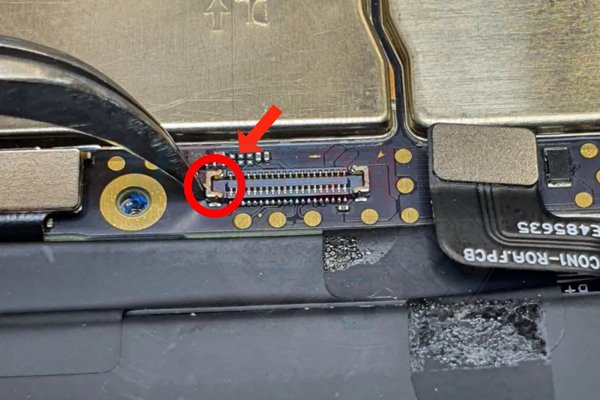

Aucun dommage n'a Ă©tĂ© trouvĂ© – donc nous sommes allĂ©s au connecteur sur la carte mère. Sur la carte mère, le connecteur n'avait Ă©galement aucun dommage.

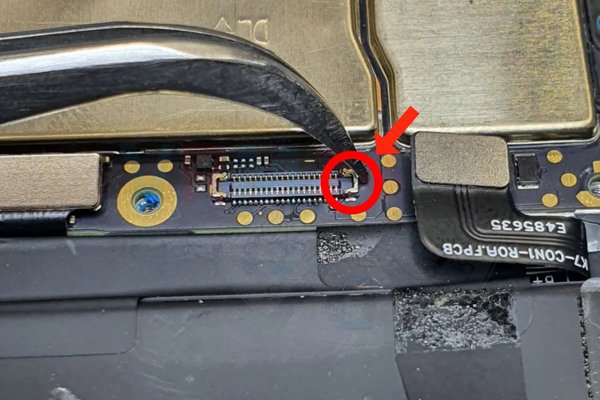

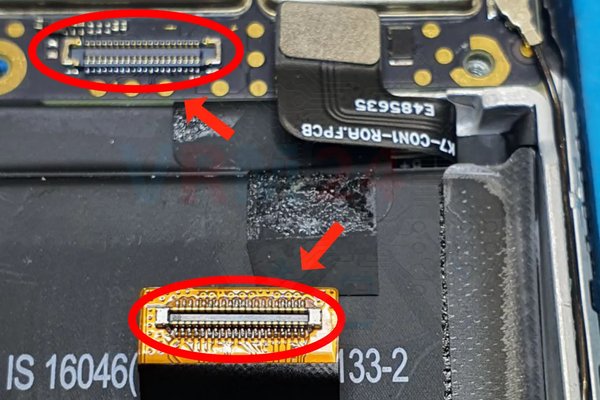

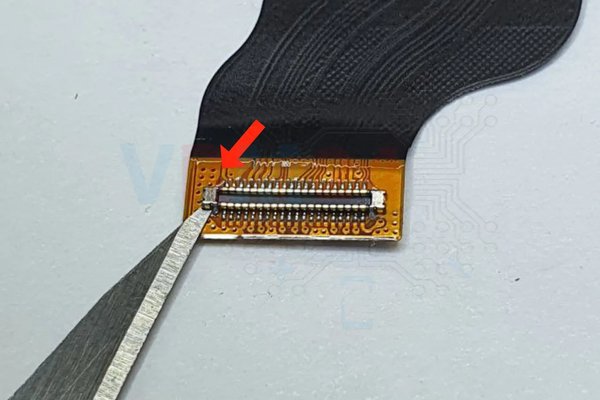

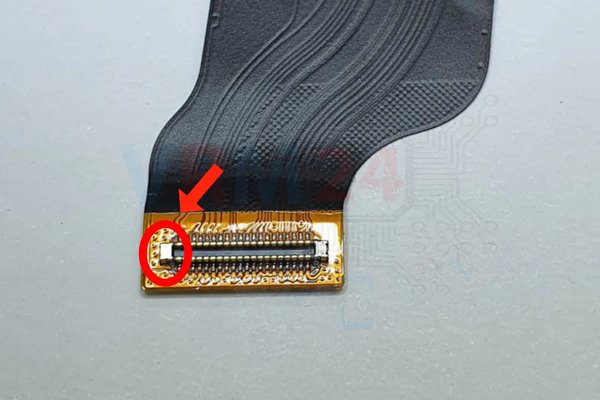

Et il nous restait à vérifier les connecteurs du câble inter-cartes. Dès que nous avons commencé à examiner le premier connecteur (inférieur) du câble inter-cartes, nous avons trouvé une rupture du contact d'alimentation sur le côté gauche.
Notre version est, très probablement quelqu'un s'est assis sur le smartphone, le boîtier a commencé à se plier et a tiré le câble inter-cartes de sorte qu'il a arraché le contact d'alimentation.
Et donc, nous avons trouvé une raison possible pour laquelle le smartphone ne charge pas. Nous sommes passés au soudage. Nous avons pris un fer à souder et soigneusement soudé le contact.
Nous avons remonté pour tester la charge, inséré la carte fille, connecté les connecteurs. À la fin, nous avons connecté le connecteur de la batterie.

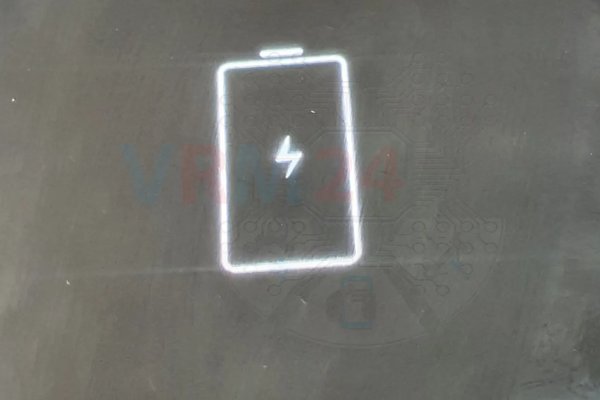

Après, nous branchons le chargeur. Si la rĂ©paration a Ă©tĂ© bien effectuĂ©e – nous devrions voir un indicateur de charge Ă l'Ă©cran …
