🛠 Difficulté : 🟢🟡⚪️
⏰ Temps de réparation : 60 minutes.
Donc, un autre Samsung A36 est arrivé pour réparation.
Le téléphone lui-même fonctionne normalement, mais il n'y a absolument aucune réponse lorsqu'un chargeur est connecté.

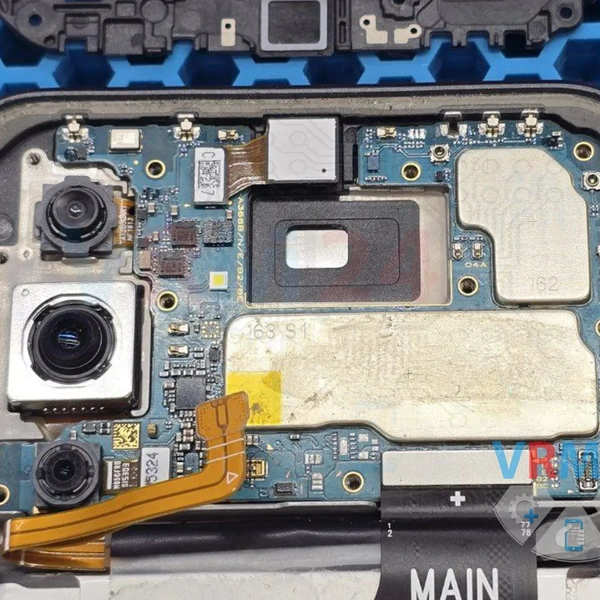

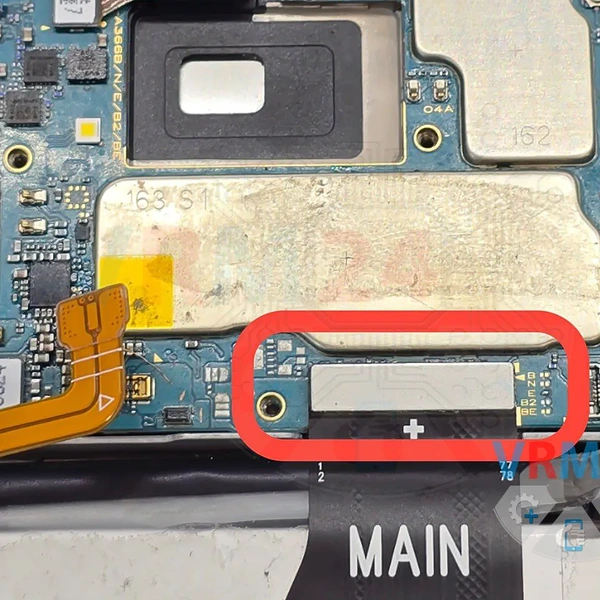

La première chose que nous faisons est de mesurer la tension sur les lignes de charge avec un multimètre et de confirmer que l'alimentation atteint la carte mère.
Cela signifie que le port de charge et les connecteurs - qui tombent très souvent en panne - sont en bon état dans ce cas.

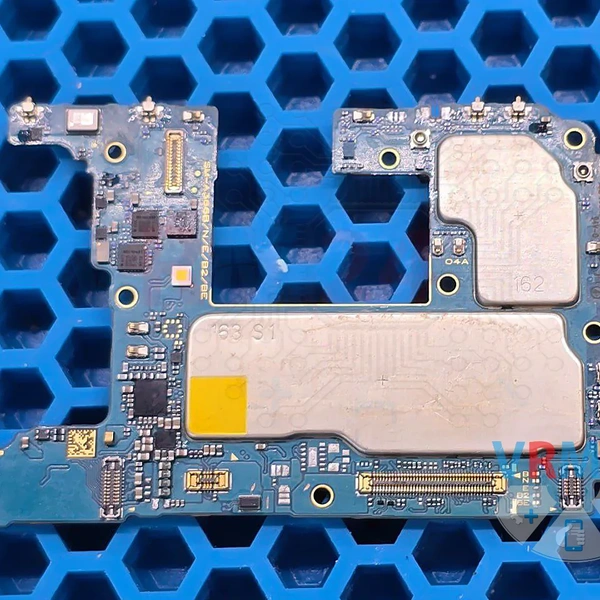

Retirez la carte mère du boîtier.

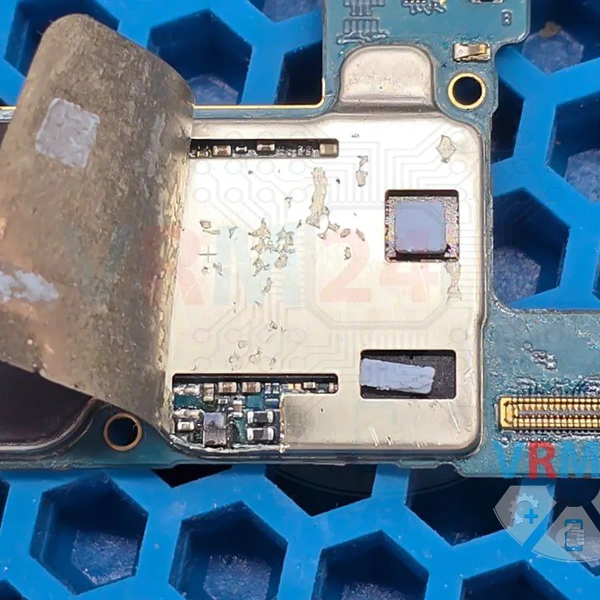

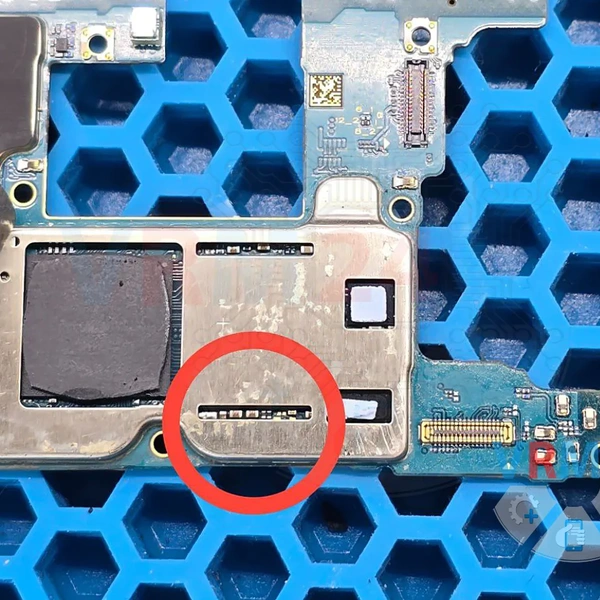

Depuis l'arrière, à l'aide d'un microscope, à travers l'ouverture dans le blindage métallique, nous pouvons voir qu'il y a des problèmes avec la puce OVP (Over Voltage Protection).

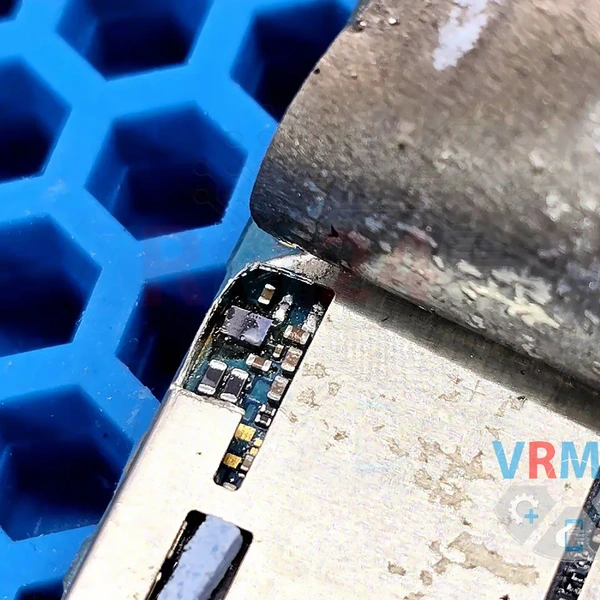

Nous découpons une petite section du blindage métallique pour accéder à la puce et constatons qu'elle est complètement brûlée.
Si vous la touchez avec une pince à épiler, elle tombe simplement - ce qui est exactement ce qui s'est passé.
Elle s'est détachée avec une partie des contacts brûlés en dessous.
Voici à quoi ressemble la puce OVP brûlée.
Même les billes de soudure en dessous sont sorties.
Heureusement, la carte elle-même est restée intacte, donc le problème de charge peut être réparé.

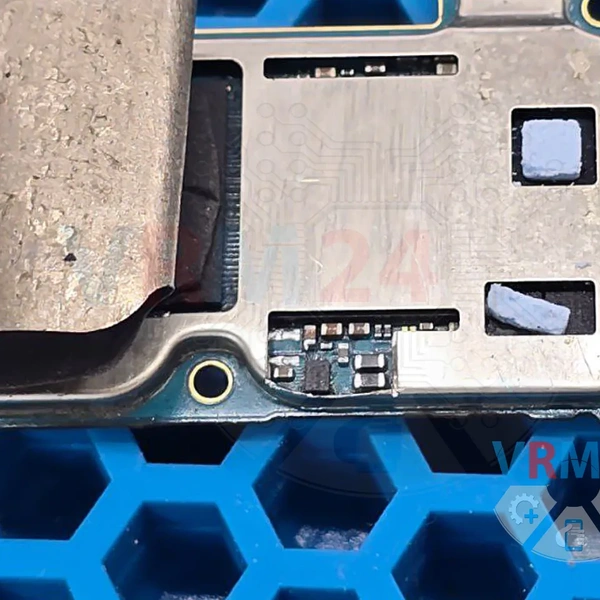

Nous restaurons les contacts brûlés et installons une nouvelle puce à l'aide d'une station de soudage.

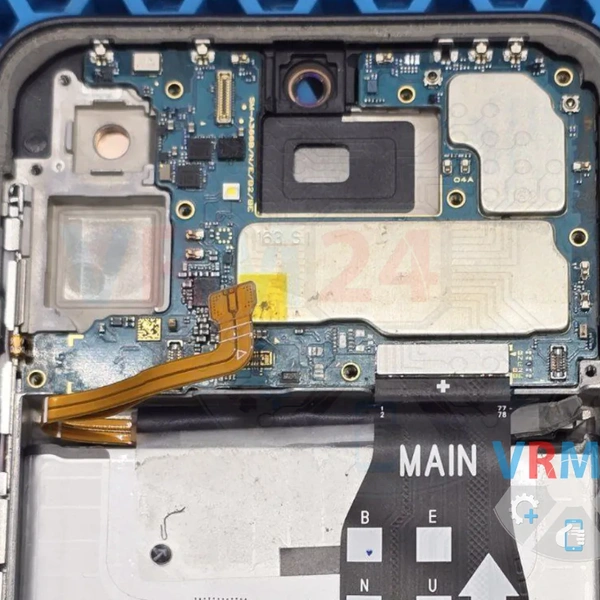

Installez temporairement la carte mère dans le boîtier pour les tests.

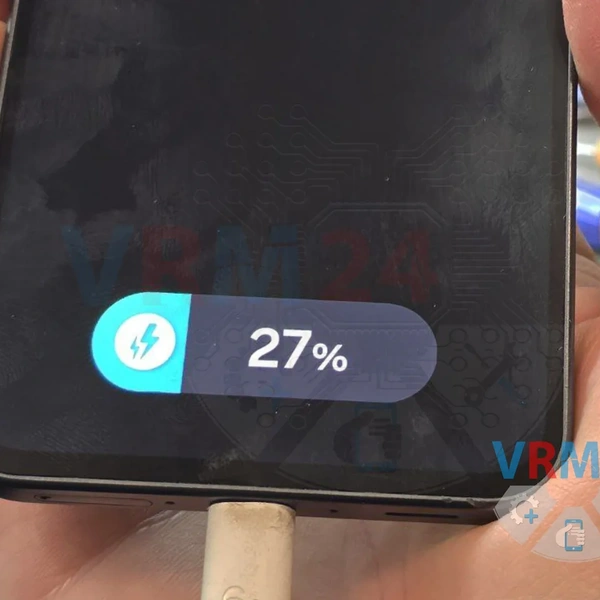

Le smartphone se charge normalement dans tous les modes.
Nous effectuons les tests finaux, et l'appareil est prêt à être entièrement réassemblé.
