Aujourd'hui, un smartphone assez récent Samsung A03 Core (a032f) est arrivé à notre atelier pour réparation avec un problème. Il n'y a aucune réaction au chargeur, alors que le connecteur de charge semble intact.
Lien vers le démontage sur notre chaîne YouTube Samsung Galaxy A03 Core SM-A032 Démontage
Après le démontage, nous examinons soigneusement la carte fille pour détecter un dysfonctionnement.
Visuellement, tout est en ordre. Il n'y a aucun dommage mécanique ni trace de pénétration de liquide.
Prêtons attention au connecteur de la carte fille où la nappe inter-cartes est insérée.
On peut voir que les contacts "+" et "-" se trouvent sur les côtés opposés du connecteur (supports métalliques).
À notre avis, la mauvaise conception de ce modèle, le point faible et le problème le plus courant sont liés à la perte de charge sur ce smartphone. Même en cas de chute d'une faible hauteur ou si la coque arrière est pliée, ces supports métalliques peuvent endommager les contacts (par exemple en les pliant ou en les cassant).
Mais maintenant, tout va bien ici.
Continuons. Nous inspectons le connecteur de la nappe, car il est aussi fabriqué de manière assez peu fiable. Les contacts latéraux peuvent perdre leur connexion en raison de sa conception.
Nous examinons certaines pièces sous le microscope. Tout est en ordre. Continuons.
Même situation avec les connecteurs sur la carte mère - ils sont maintenus par des supports.
Nous vérifions des deux côtés aussi. Tout est en ordre.

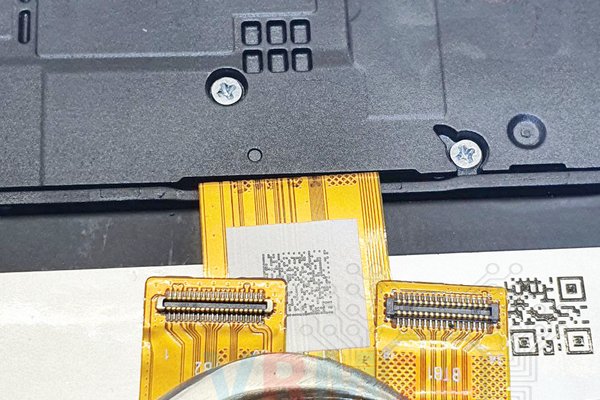

Inspectez le connecteur de la nappe plate.
On peut voir que le contact latéral sur la nappe est cassé. Donc, voilà !
C'est notre RAISON pour laquelle ce téléphone ne charge pas.
Nous retirons la couche supérieure de la nappe plate près du contact cassé avec un scalpel pour une fixation solide.
Nous appliquons un peu de pâte flux de soudure et soudons le contact sur trois côtés.
Nous remontons le smartphone et le vérifions.
Le smartphone Samsung Galaxy A03 charge, le travail est bien fait 🙂
