❓ Problèmes courants avec ce modèle :

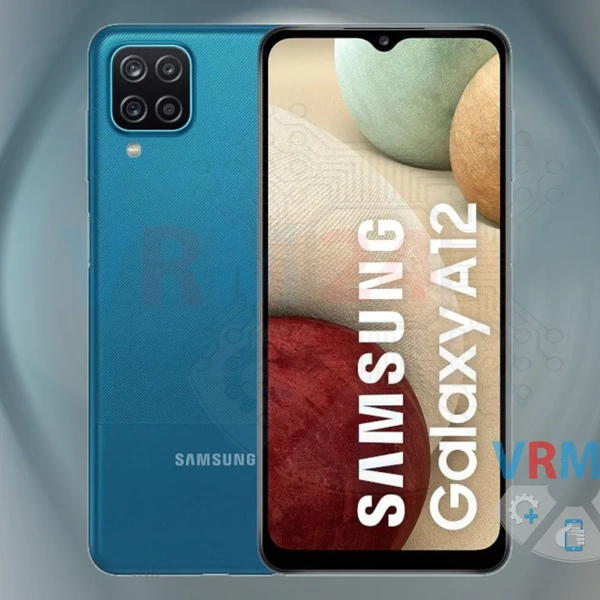

Le Samsung Galaxy A12 possède une carte mère très fine et un corps fragile et flexible qui se plie et se déforme facilement. Par conséquent, même des impacts physiques mineurs peuvent déformer la carte mère, entraînant divers dysfonctionnements typiques.
L'un de ces problèmes est l'absence d'affichage (y compris le rétroéclairage).
Cela est souvent causé par un connecteur fragile, qui doit être remplacé en premier. D'autres problèmes courants incluent des contacts cassés sous le contrôleur, des pistes endommagées sous le processeur ou des ruptures de couches internes dans la carte mère.
Le téléphone que nous avons reçu avait déjà été réparé dans un autre atelier de réparation, et tous les blindages métalliques avaient été retirés.

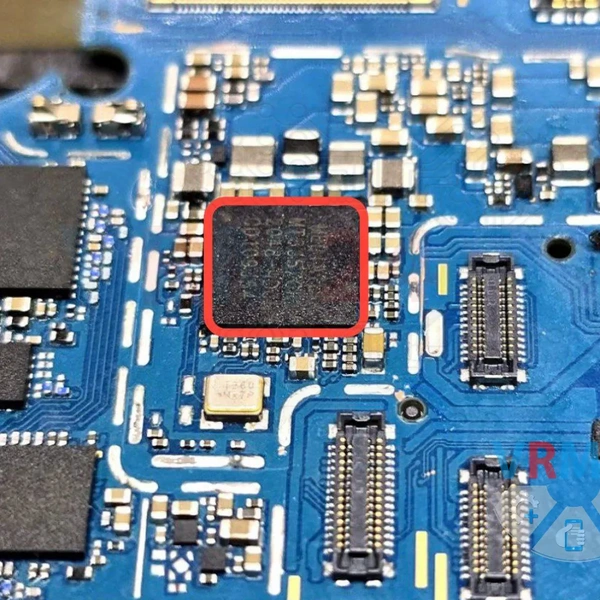

1️⃣ Fixez la carte mère sur l'établi et retirez délicatement le MT6357CR gestionnaire d'alimentation à l'aide d'une station de soudage.
⚠️ Remarque importante :
Soyez extrêmement prudent lors de cette étape ! De l'autre côté de la carte se trouve le processeur, qui est recouvert de composé et peut facilement surchauffer. Une surchauffe pourrait endommager le processeur, nécessitant une reprise supplémentaire et pouvant le rendre inutilisable. 😒

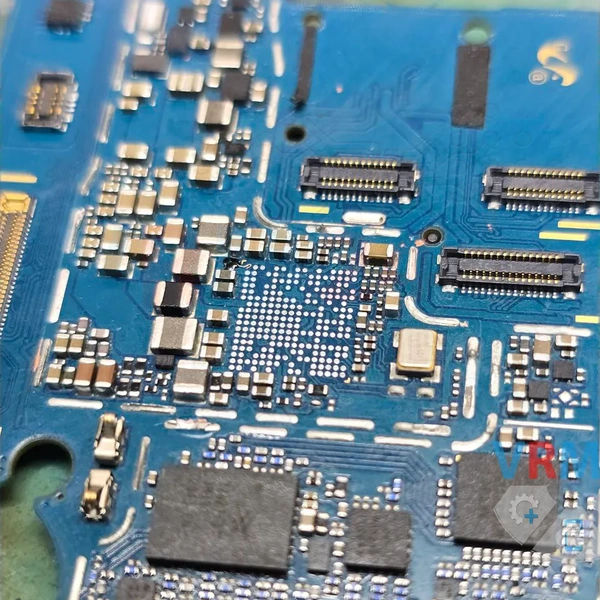

2️⃣ Après avoir retiré le contrôleur, utilisez une tresse à dessouder pour nettoyer la soudure restante et éliminer tout résidu de flux.

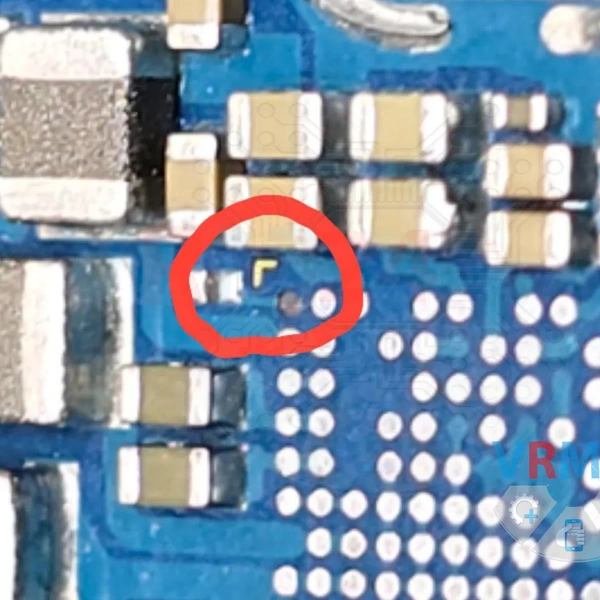

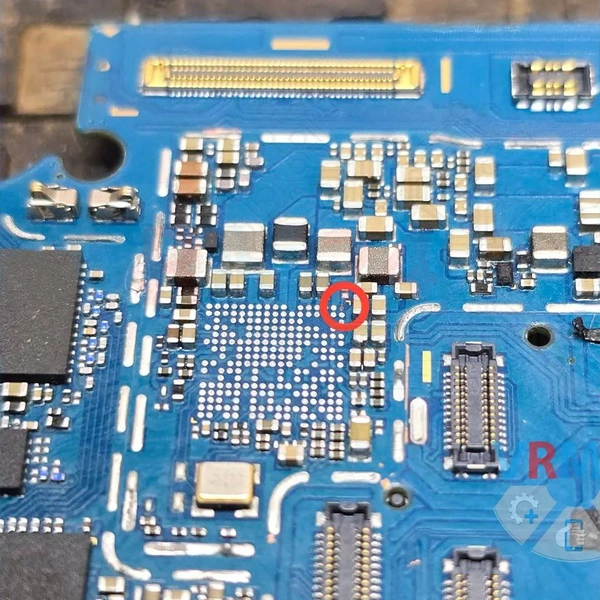

🔍 Inspectez les contacts sous le contrôleur à l'aide d'un microscope. Vous remarquerez un contact d'angle manquant, ce qui est un problème courant sur ce modèle.
C'est ici que les ruptures se produisent souvent. Heureusement, la réparation est relativement simple car le contact passe par la couche supérieure, et il existe un point externe accessible pour le soudage.
3️⃣ Restaurez le contact en le reliant au point le plus proche à l'aide d'un fil de cuivre fin. Fixez la connexion avec un masque de soudure durcissant aux UV pour plus de durabilité.

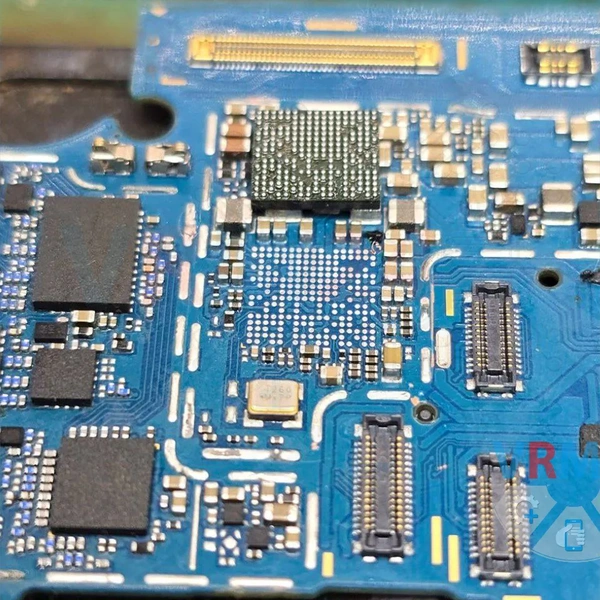

4️⃣ Appliquez de nouvelles billes de soudure sur le contrôleur à l'aide de pâte à souder et d'un stencil.

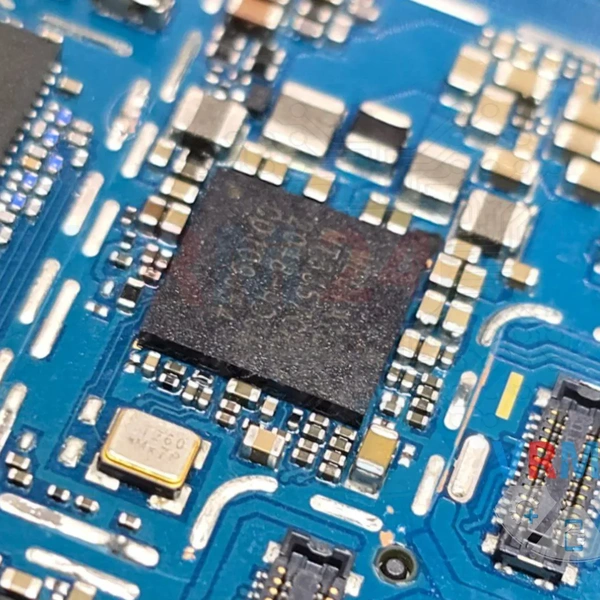

5️⃣ Réinstallez le contrôleur sur la carte mère à l'aide de la station de soudage.

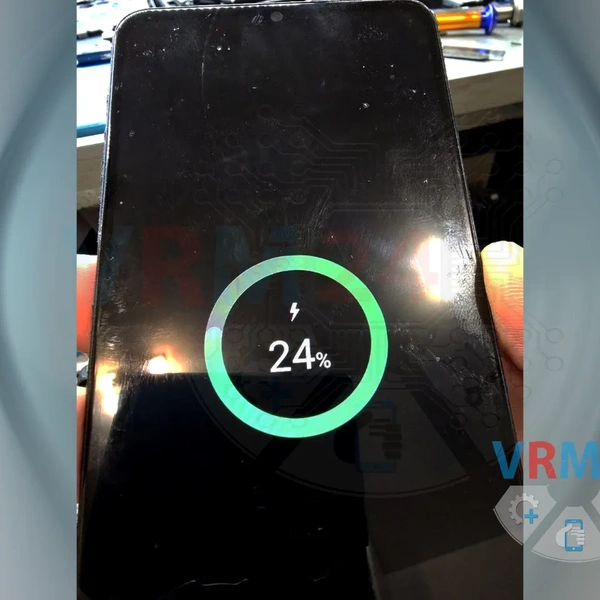

Remontez le téléphone et testez les résultats. L'écran fonctionne maintenant parfaitement ! Il ne reste plus qu'à vérifier le fonctionnement des autres fonctionnalités et à remonter complètement l'appareil. 😂
