Nous avons récemment reçu un Samsung Galaxy A21s pour réparation dans notre atelier, avec un dysfonctionnement non spécifié, à la suite duquel le smartphone ne charge pas depuis le chargeur.
Lors d'une inspection visuelle préliminaire, le port de charge, comme le smartphone lui-même, ne présente aucun signe évident indiquant les causes possibles du dysfonctionnement.

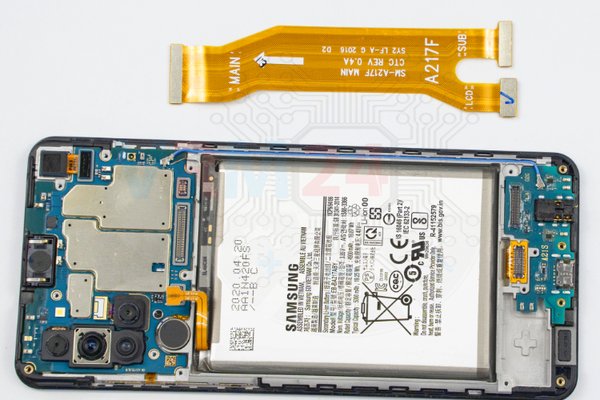

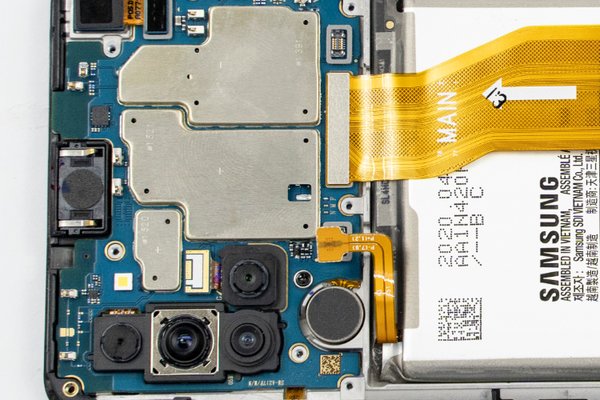

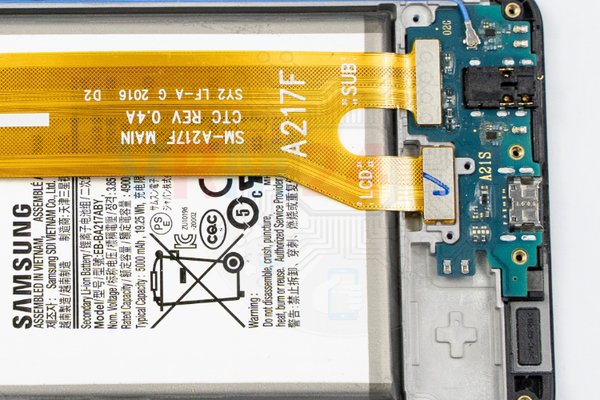

Après le démontage, ayant soigneusement examiné les cartes de circuits imprimés et les zones autour des connecteurs de la nappe inter-cartes pour détecter un dysfonctionnement, nous n'avons trouvé aucun dommage mécanique ni trace de pénétration de liquide.

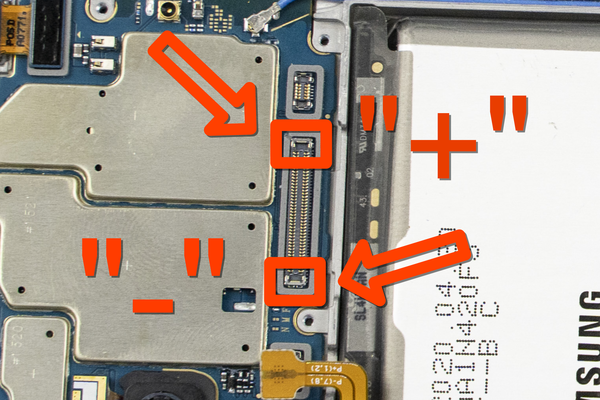

Cependant, nous savons déjà que sur ce modèle, les broches des connecteurs de la nappe inter-cartes "+" et "-" proviennent des côtés opposés du connecteur (sous forme de supports métalliques). La construction rigide du connecteur et la nappe très tendue rendent les broches du connecteur vulnérables aux dommages par pliage.

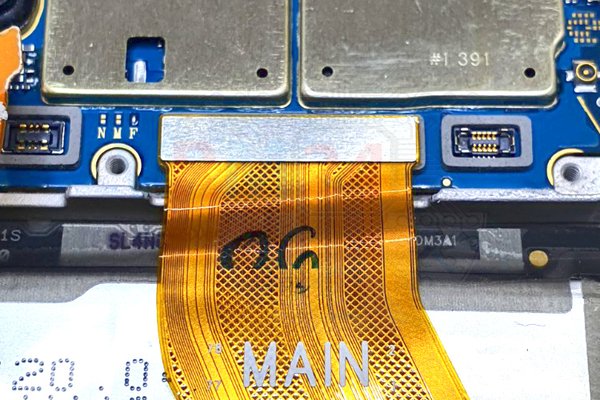

Cette solution technique malheureuse s'est transformée en un dysfonctionnement courant. En cas de chute ou même de légère flexion, la nappe inter-cartes tire sur les connecteurs et il y a un risque d'endommager les contacts "+" et "-" et l'appareil cesse de charger.

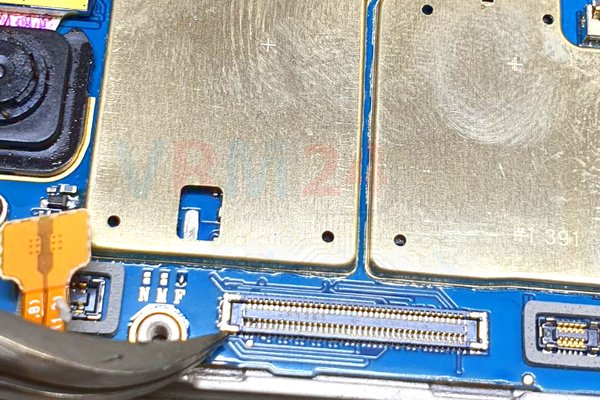

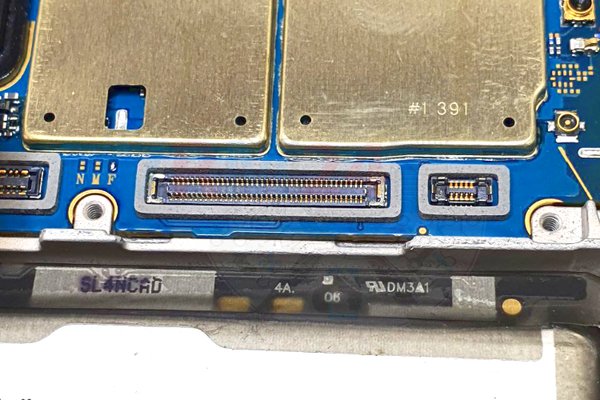

Considérant les dommages aux contacts comme la cause principale, nous avons examiné les connecteurs sur les nappes et les cartes de circuits imprimés. Et à un moment donné, nous avons remarqué une rupture de la piste vers le contact du connecteur situé sur la carte mère (à savoir l'un des supports métalliques).

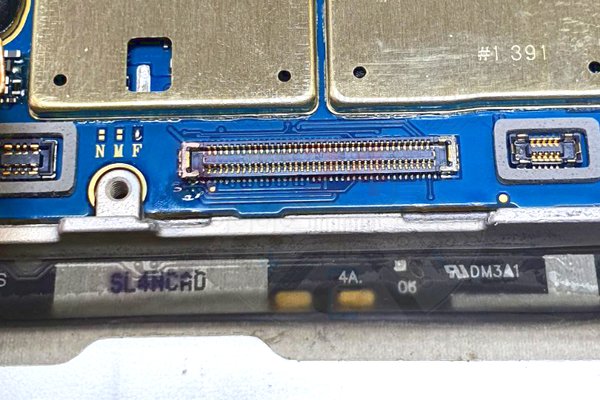

Passons à la réparation. Nous avons retiré avec un scalpel un peu de la couche supérieure sur la carte près de la piste endommagée, pour une meilleure fixation. Nous avons appliqué le flux et soudé le connecteur sur trois côtés à l'endroit de la rupture.
Après cela, nous avons remonté le smartphone et vérifié si le problème était résolu en connectant le Samsung Galaxy A21s au chargeur. Si le smartphone charge, alors la réparation est bien faite !
