🛠 Difficulté : 🟢🟡⚪️
⏰️ Temps de réparation : 45 minutes
Aujourd'hui, un Samsung Galaxy S22 est arrivé pour réparation avec le problème de ne pas détecter les réseaux Wi-Fi.
L'interrupteur lui-même fonctionne, mais ensuite le processus se bloque pendant la recherche et il ne trouve aucun réseau, même lorsqu'il est juste à côté du routeur.
Nous commençons le démontage du smartphone en chauffant et en retirant d'abord la coque arrière.
Nous dévissons les vis et débranchons la nappe flexible de charge sans fil.
Ensuite, nous retirons l'antenne Wi-Fi en plastique et inspectons les contacts.
Tout semble correct visuellement — aucun signe d'humidité ou de dommage physique.
Nous sortons la carte mère du boîtier.

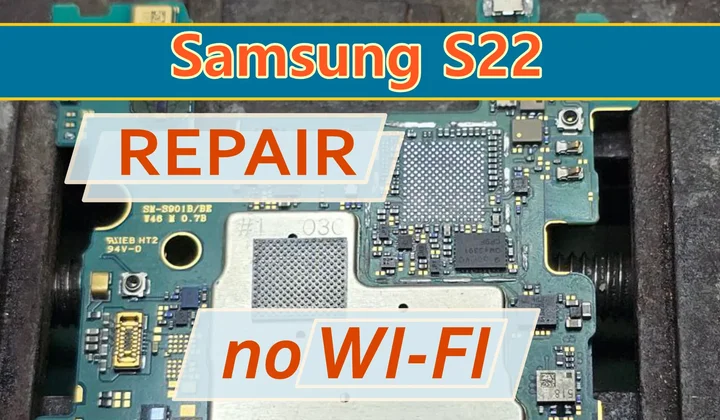

La puce Wi-Fi (WCN6856) se trouve en haut de la carte sous un blindage métallique.
Nous fixons le PCB dans un support et utilisons une station de soudage pour retirer le couvercle métallique.
Ensuite, nous dessoudons la puce elle-même.
Nous prenons une puce de remplacement sur une carte donneuse, refaisons les billes de la carte fonctionnelle et la préparons pour l'installation.
À l'aide d'une station de soudage, nous installons la puce fonctionnelle. Nous replaçons le PCB dans le boîtier et le connectons pour les tests.
Nous allumons le smartphone et testons la fonction Wi-Fi.
La liste des réseaux disponibles apparaît, et l'appareil peut désormais s'y connecter.
Après avoir testé les autres fonctions, le téléphone peut être remonté 😊
