🛠 Difficulté : 🟢🟡⚪️
⏰️ Temps de réparation : 45 minutes
Un Samsung Note 10 Plus est arrivé en réparation avec un problème sur la ligne de charge.
Lors du branchement d'un chargeur, l'alimentation s'éteint à cause d'un court-circuit sur la ligne de charge.
Cependant, le téléphone lui-même fonctionne et se charge normalement par charge sans fil.

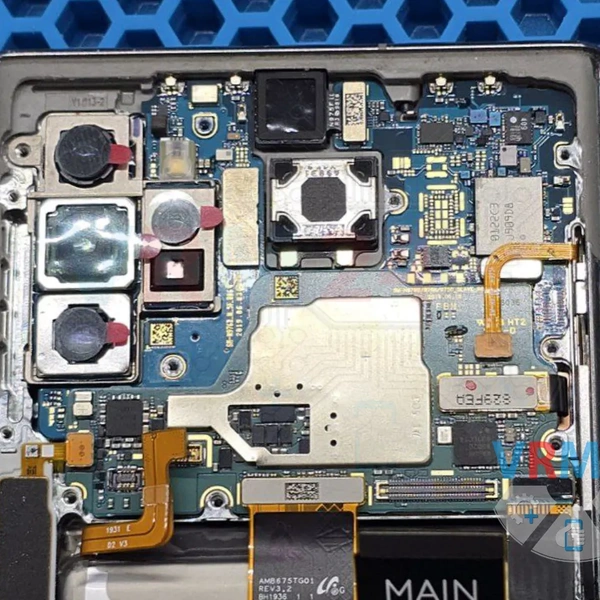

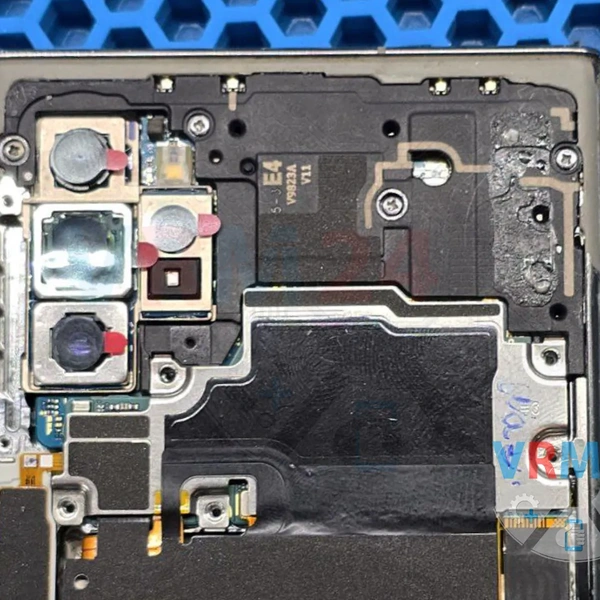

Nous commençons par retirer la coque arrière et démonter le téléphone pour le diagnostic.

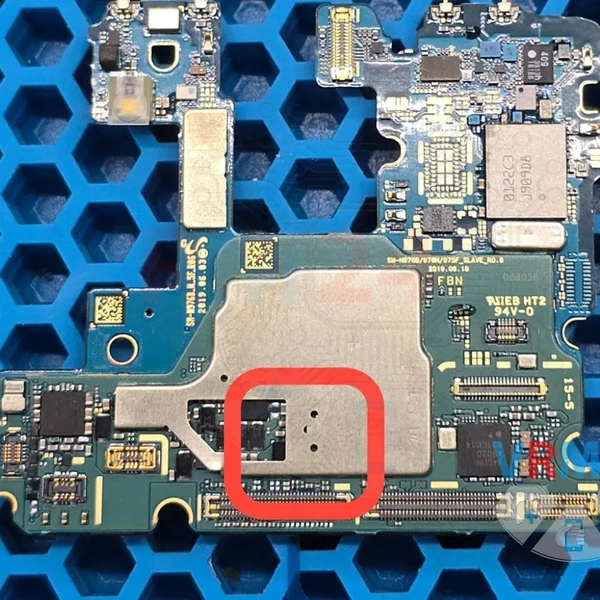

À l'aide d'une alimentation de laboratoire, nous identifions la zone de la carte mère qui chauffe, indiquant le court-circuit.

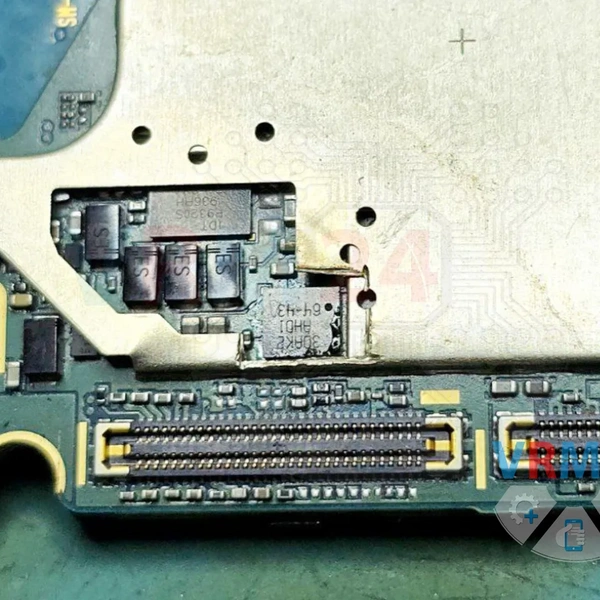

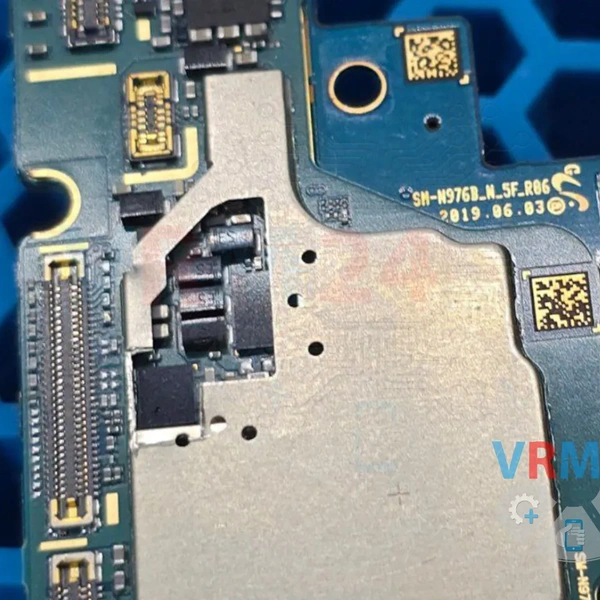

Nous découpons soigneusement une section du blindage métallique pour mieux accéder à la puce défectueuse.
Il devient clair qu'au moins la puce OVP (FPF3788UCX) est grillée.
Nous allons donc commencer par remplacer ce composant 😊
D'après le nom de la puce, OVP signifie Over Voltage Protection—son rôle est de protéger l'appareil contre les pics de tension. Dans ce cas, la puce a fait son travail et a protégé le téléphone, mais elle n'a pas survécu à la surtension elle-même 😂

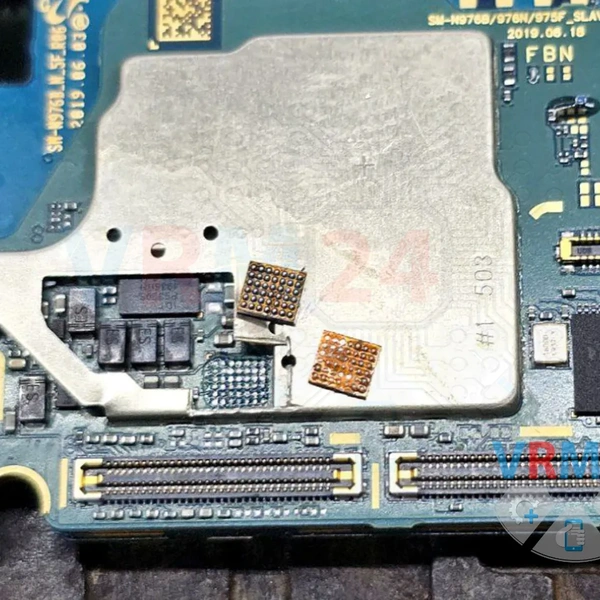

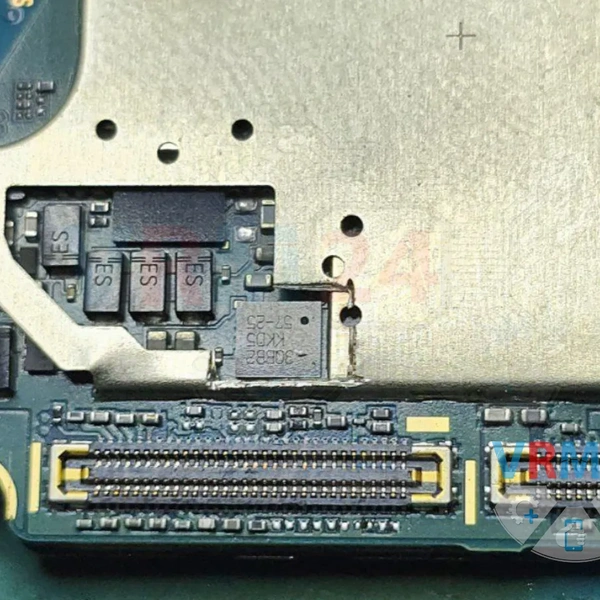

Nous retirons la puce endommagée et en installons une nouvelle.
Nous connectons ensuite la carte à l'alimentation de laboratoire pour la tester—il n'y a plus de court-circuit sur la ligne de charge.

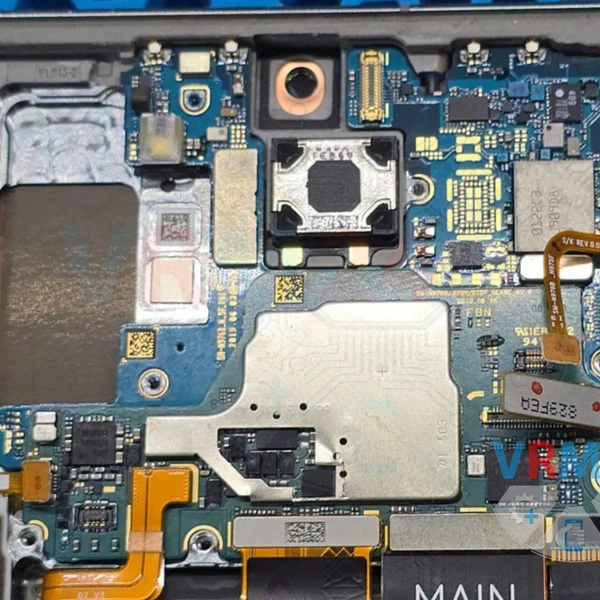

Nous réinstallons la carte dans le châssis et testons la fonction de charge réelle sur le téléphone.

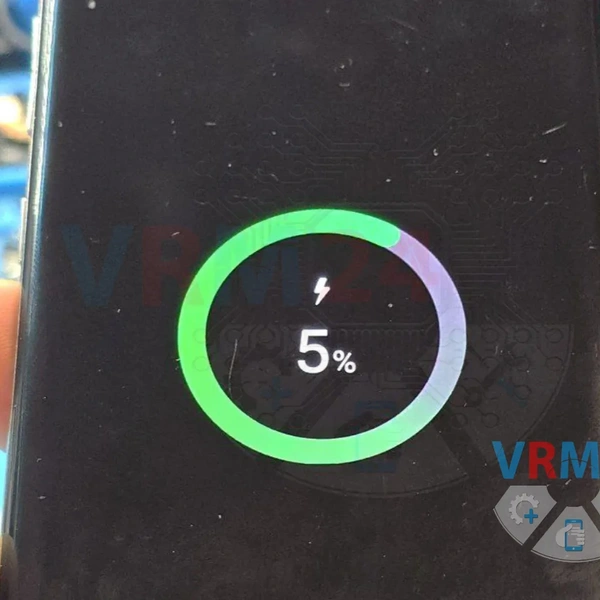

La charge fonctionne normalement dans tous les modes et il n'y a pas de surchauffe.
Après avoir confirmé que toutes les autres fonctions fonctionnent, nous pouvons remonter complètement le téléphone 👍
