🛠 Difficulté : 🟢⚪️⚪️
⏰️ Temps de réparation : 40 minutes

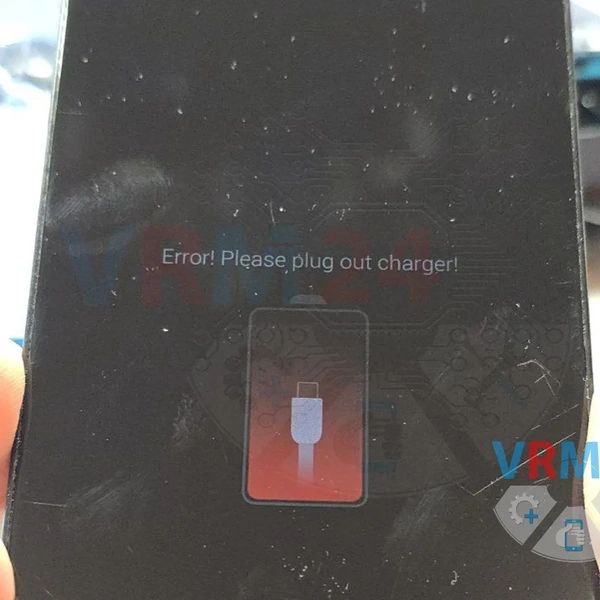

Un autre Tecno Spark GO est arrivé en réparation avec un problème courant : lorsqu'on le branche pour le charger, il affiche un message d'erreur indiquant “Error! Please Plug Out Charger!”.
Honnêtement, nous avons déjà vu ce problème. Dans les cas précédents, le remplacement du contrôleur principal, du contrôleur de charge, de la batterie et même de la carte fille inférieure n'a pas aidé, et les appareils ont dû être retournés non réparés 😒.
Cependant, il existe une discussion en ligne sur ce problème précis, qui pointe une cause possible.

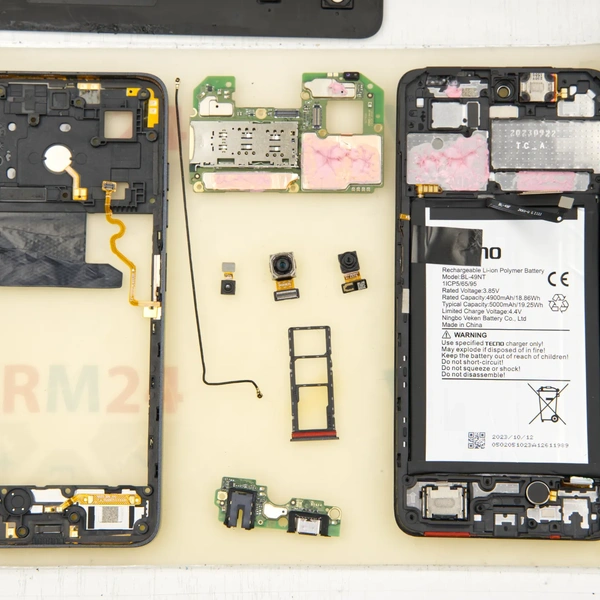

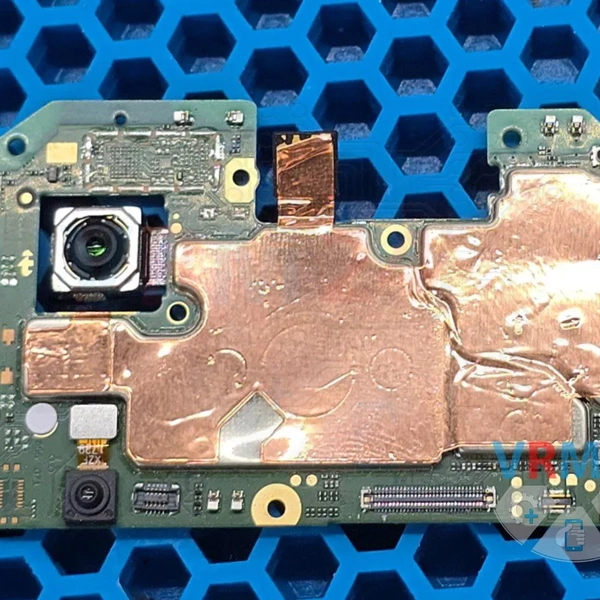

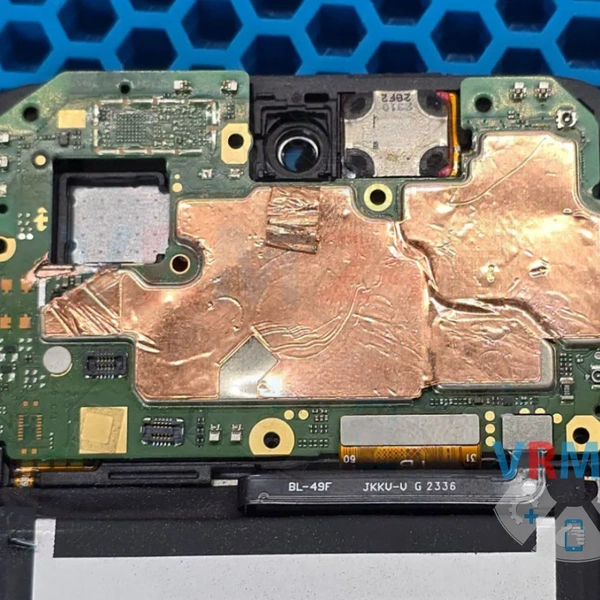

Nous démontons le téléphone et retirons la carte mère.
Dans tous les cas que nous avons vus, les blindages métalliques de la carte semblent enfoncés, montrant des signes d'impact physique.

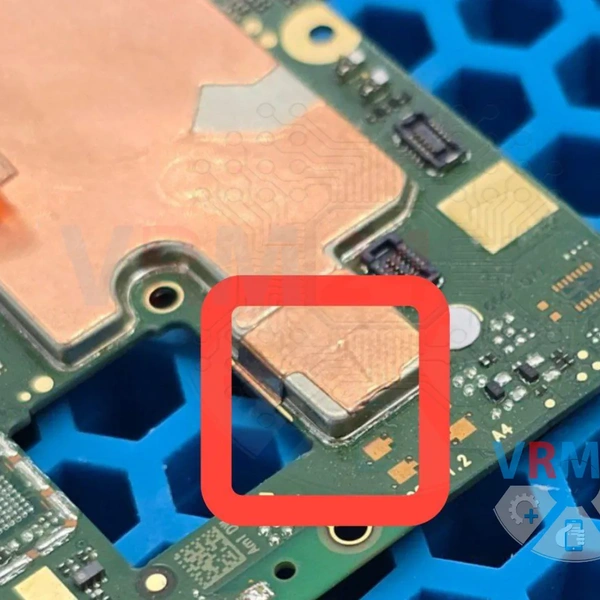

Nous nous concentrons sur le coin du blindage métallique près de la découpe de la caméra principale.
Nous avons eu deux appareils avec le même problème, et peu importe avec quelle attention nous avons examiné cette zone au microscope, aucune fissure ni micro-dommage n'était visible.

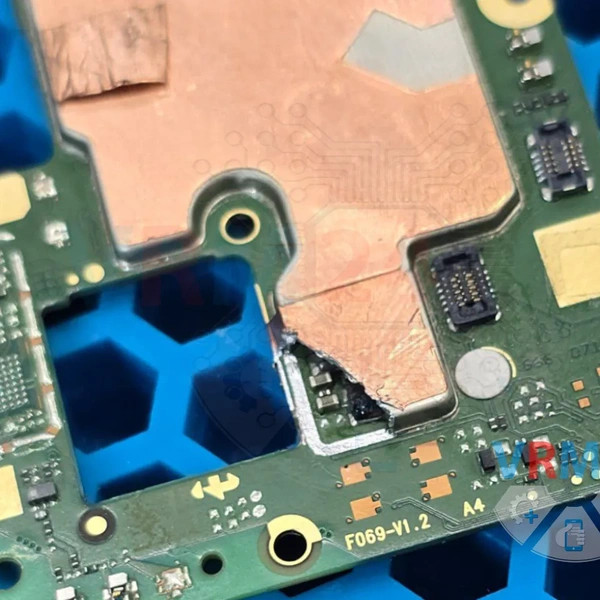

Nous meulons et retirons le coin du blindage. Pourtant, rien d'anormal n'est visible même après cela 😂.

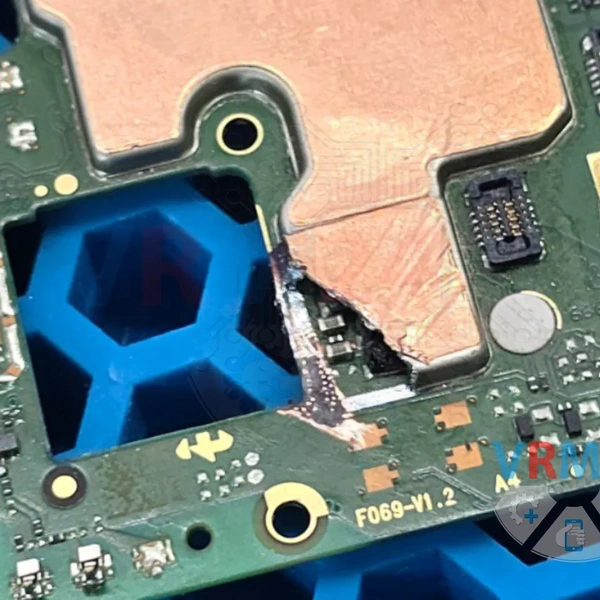

Nous grattons la couche supérieure avec un scalpel.

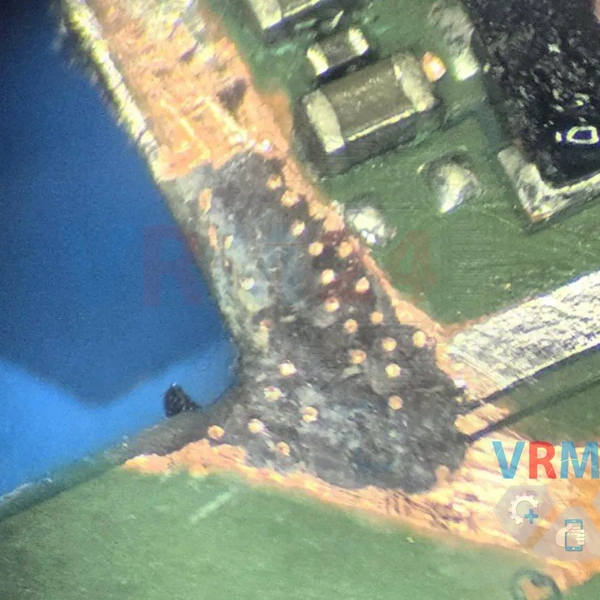

Maintenant, nous voyons un peu plus clairement—la structure du PCB est effectivement endommagée, à partir du bord de la découpe.

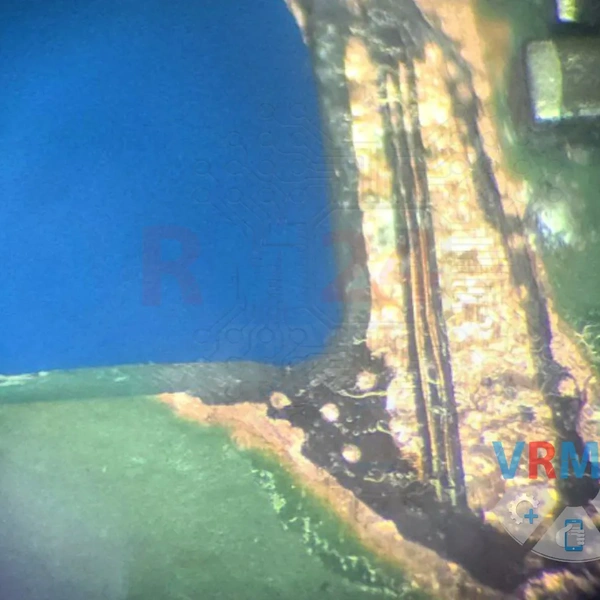

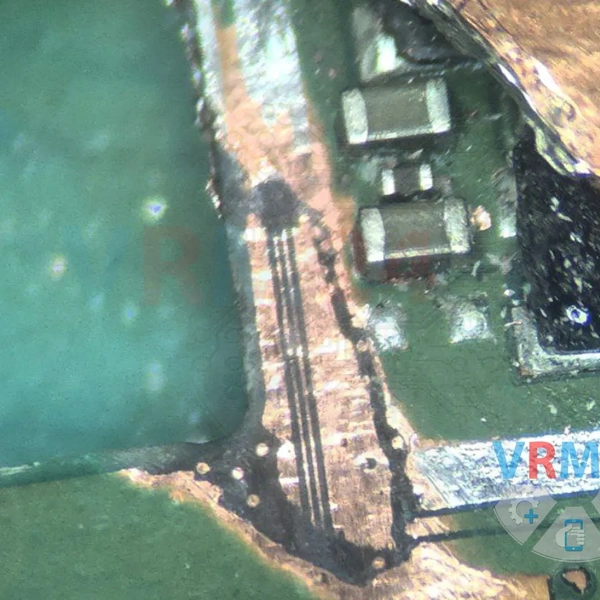

Nous nettoyons le PCB jusqu'à la deuxième couche et exposons deux pistes de signal allant vers la thermistance.
Voici à quoi cela ressemble sur la carte à ce stade.

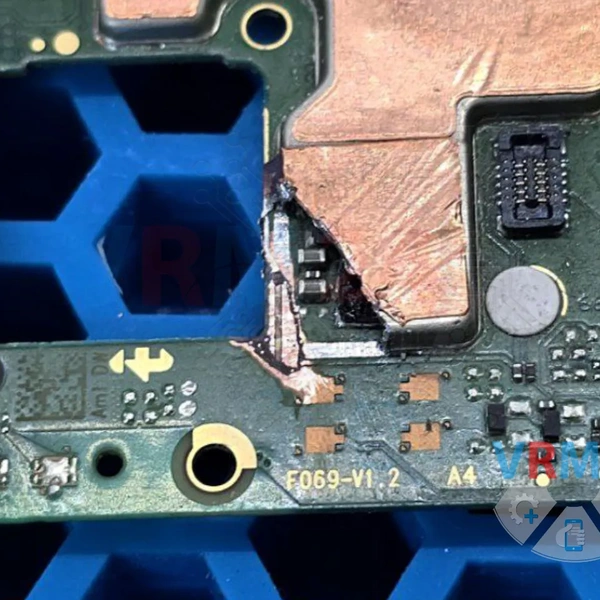

À l'aide d'un fil de cuivre fin, nous pontons (dupliquons) les pistes endommagées et les fixons avec un masque de soudure UV.
Nous replaçons la carte mère dans le châssis du téléphone pour tester.
La charge fonctionne maintenant normalement !
Nous avons testé cette réparation sur deux appareils, et elle a résolu le problème dans les deux cas ! 🔥
