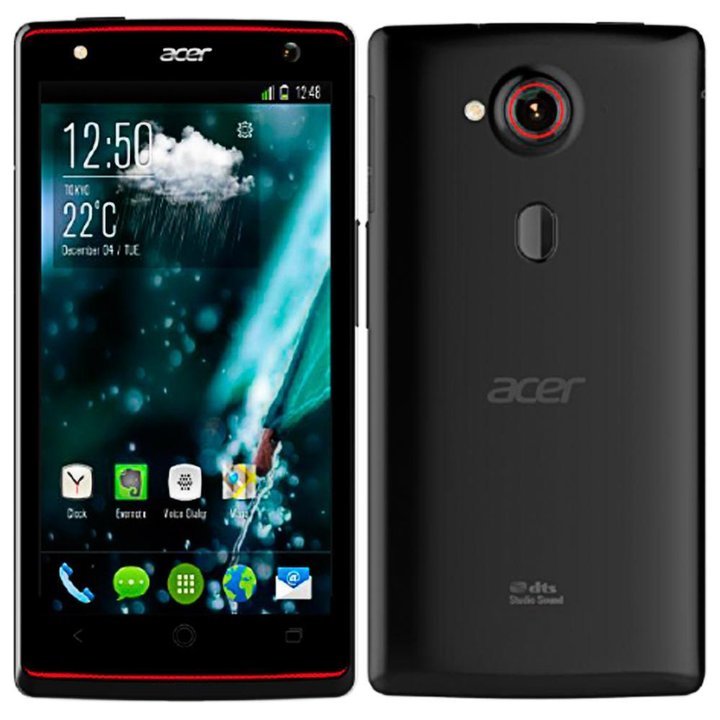

Démontage/Réparation de l'appareil mobile Acer Liquid E3 E380 (Acer Liquid E3 E380) avec la description de chaque étape et l'ensemble d'outils requis.

Ouvrez les bouchons et à l'aide d'un tournevis (Phillips 1.5 mm PH000), dévissez les deux vis qui fixent la coque arrière sur les côtés.

À l'aide d'un spudger ou d'un médiator en plastique, délicatement, sur le pourtour, détachez les clips de la coque arrière et retirez-la.

N'insérez pas l'outil profondément et ne le pliez pas. Sinon, le boîtier pourrait être altéré ou endommagé.

Débranchez le connecteur sur la carte mère et retirez la batterie.

ℹ️ Le modèle Acer Liquid E3 E380 possède une batterie BAT-A10 d'une capacité de 2000 mAh (aussi appelée batterie rechargeable).

⚠️ Il est fortement recommandé de débrancher le connecteur pour éviter d'éventuels courts-circuits lors du démontage.

À l'aide d'un tournevis (Philips 1.5 mm PH000), dévissez les quatre vis.

Soulevez le haut-parleur.

⚠️ Soyez prudent ! Le haut-parleur est câblé à la carte fille.

À l'aide d'un tournevis (Philips 1.5 mm PH000), dévissez une vis fixant la carte fille.

Débranchez le connecteur du câble inter-cartes sur la carte mère.

Décollez le câble inter-cartes et retirez la carte fille.

ℹ️ La carte fille contient un port de charge (Micro USB), un microphone, un moteur de vibration, un câble inter-cartes, des contacts à ressort pour le haut-parleur et un module d'antenne.

⚠️ Il n'est pas nécessaire d'insérer l'outil en dessous lors du retrait de la carte fille. Les composants internes pourraient être endommagés.

À l'aide d'un tournevis (Philips 1.5 mm PH000), dévissez les quatre vis qui fixent la carte mère.

Débranchez les connecteurs du câble d'écran, du câble d'écran tactile, du câble inter-cartes.

De plus, nous soulevons les boutons power et volume.

⚠️ Soyez prudent lors du retrait des câbles des connecteurs, les câbles sont assez fins, et il est assez facile de les casser ou d'endommager les pistes de contact à l'intérieur.

Retournez la carte mère, débranchez le connecteur du câble coaxial et retirez la carte mère.

ℹ️ Dans le cadre de l'écran sont restés : le haut-parleur d'écoute, la batterie, le câble coaxial, la petite carte.
