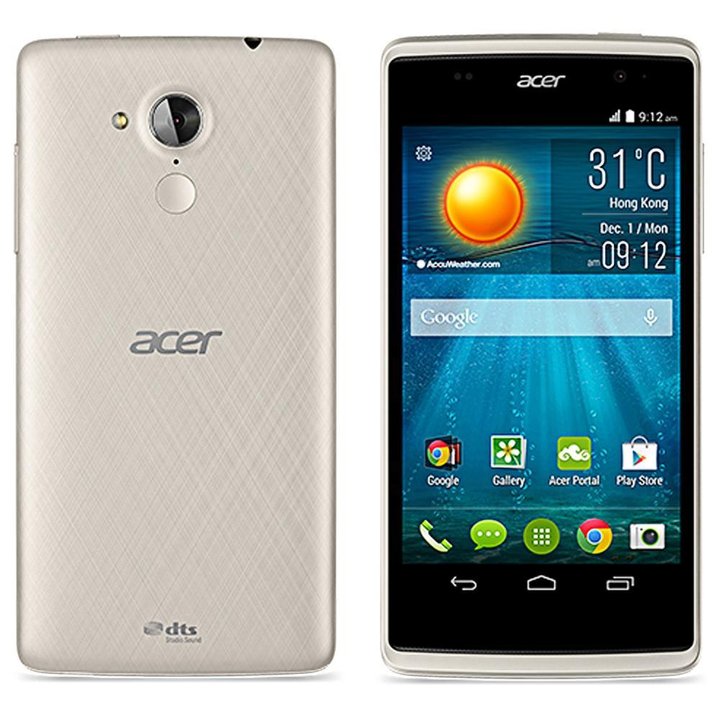

Démontage/Réparation de l'appareil mobile Acer Liquid Z500 (Acer Liquid Z500) avec la description de chaque étape et l'ensemble d'outils requis.

À l'aide d'un spudger ou d'un outil en plastique, détachez délicatement les clips de la coque arrière sur tout le pourtour, puis retirez-la.

N'insérez pas l'outil trop profondément et ne le pliez pas. Sinon, le boîtier pourrait être altéré ou endommagé.

⚠ Faites attention lorsque vous ouvrez la coque du côté des boutons de volume et d'alimentation. Le câble fin et les boutons fragiles sont très faciles à endommager.

À l'aide d'un tournevis (Phillips 1.5 mm PH000), dévissez 6 vis.

Déconnectez le connecteur et retirez la batterie. Attention, la batterie peut être collée de l'intérieur.

De plus, utilisez un outil non métallique ou en plastique car la carte mère est alimentée.

ℹ️️️ Le modèle Acer Liquid Z500 a une batterie BAT-A10 (1|CP4/58/71) avec une capacité de 2000 mAh (aussi appelée batterie rechargeable).

À l'aide d'un tournevis (Phillips 1.5 mm PH000), dévissez 3 vis fixant la carte mère.

Débranchez le connecteur et retirez la caméra principale (arrière).

Faites levier sur les connecteurs du câble d'affichage et du câble des capteurs.

De plus, il faut libérer les boutons latéraux d'alimentation et de volume +/-. Aussi, nous devons libérer le haut-parleur, attention, le haut-parleur est câblé.

⚠ Soyez prudent lorsque vous retirez les câbles des connecteurs. Les câbles sont assez fins et il est facile de les casser ou d'endommager les pistes de contact à l'intérieur.

Retournez soigneusement la carte de circuit imprimé. Attention, certaines pièces peuvent être collées et un câble est encore connecté à la carte de circuit imprimé. Déconnectez le connecteur d'affichage et retirez la carte de circuit imprimé.

ℹ️ Dans le cadre de l'écran est resté : le haut-parleur d'écoute...
