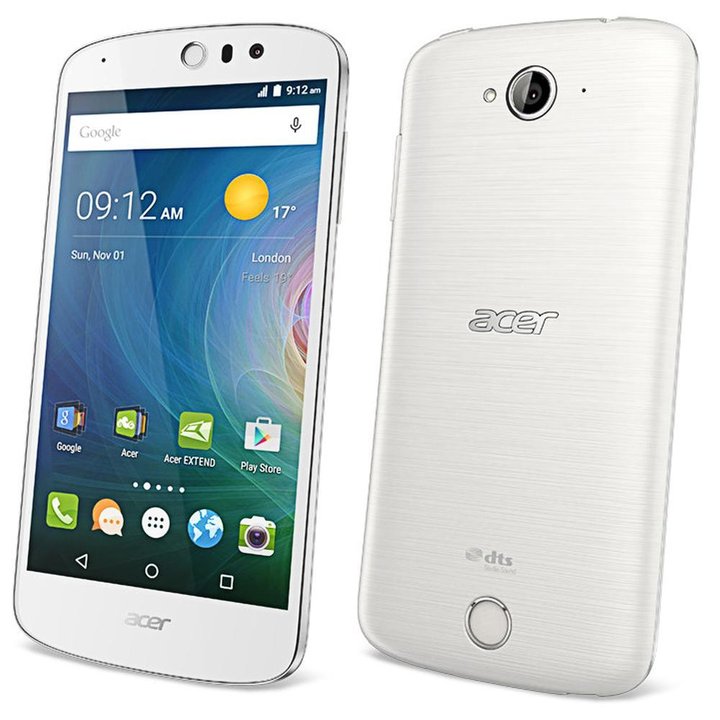

Démontage/Réparation de l'appareil mobile Acer Liquid Z530 (Acer Liquid Z530) avec la description de chaque étape et l'ensemble d'outils requis.

À l'aide d'un spudger ou d'un outil en plastique, détachez délicatement les clips de la coque arrière tout autour du bord, puis retirez-la.

N'insérez pas l'outil trop profondément et ne le pliez pas. Sinon, le boîtier pourrait être altéré ou endommagé.

⚠ Soyez prudent lorsque vous ouvrez la coque du côté des boutons volume et marche. Un câble fin et des boutons fragiles sont très faciles à endommager.

Il y a un renfoncement à l'extrémité de la batterie sur la coque intermédiaire. Accrochez la batterie à ce point, soulevez-la et retirez la batterie.

ℹ️️ Le modèle Acer Liquid Z530 possède une batterie BAT-E10 (1|CP4/58/71) d'une capacité de 2420 mAh (aussi appelée batterie rechargeable).

À l'aide d'un tournevis (Phillips 1.5 mm PH000), dévissez 7 vis.

Faites levier sur les bords. Détachez les clips en déplaçant l'outil d'ouverture le long du bord. Retirez la coque intermédiaire avec les pads de contact d'antenne et un haut-parleur.

Débranchez le connecteur du câble coaxial et le câble vers la carte mère.

⚠ Ne tirez pas sur le câble et ne faites pas levier avec un outil pointu. Les connecteurs sont assez faibles et se cassent facilement, ou le câble sort de l'extrémité (cosse).

Ensuite, retirez la carte fille. Elle est collée au cadre avec du ruban métallisé, donc pour faciliter le processus, la carte fille peut être légèrement chauffée.

ℹ️ La carte fille contient un port de charge (Micro-USB), un microphone, un moteur de vibration, des contacts à ressort pour le haut-parleur et une unité d'antenne.

⚠ Il n'est pas nécessaire d'insérer l'outil en dessous lors du retrait de la carte fille. Les composants internes pourraient être endommagés.

Débranchez les connecteurs sur la carte mère et retirez les caméras arrière et avant (selfie).

Soulevez les connecteurs du câble d'écran, du câble tactile et du câble coaxial.

⚠ Soyez prudent lorsque vous retirez les câbles des connecteurs. Les câbles sont assez fins et il est assez facile de les casser ou d'endommager les pistes de contact à l'intérieur.

Retournez la carte mère. Débranchez le connecteur du câble inter-cartes.

Retirez délicatement la carte de circuit imprimé. Il n'est pas nécessaire d'utiliser un levier ou d'essayer d'atteindre la carte par la force. Assurez-vous que rien ne gêne ou ne retient la carte mère.

⚠ Ne pliez pas la carte de circuit imprimé lors de son retrait et ne poussez pas d'outils en dessous. Sans vous en rendre compte, vous pouvez endommager des composants ou des câbles à l'intérieur.

ℹ️ Dans le cadre d'affichage, il reste : le haut-parleur d'écoute, le câble coaxial.
