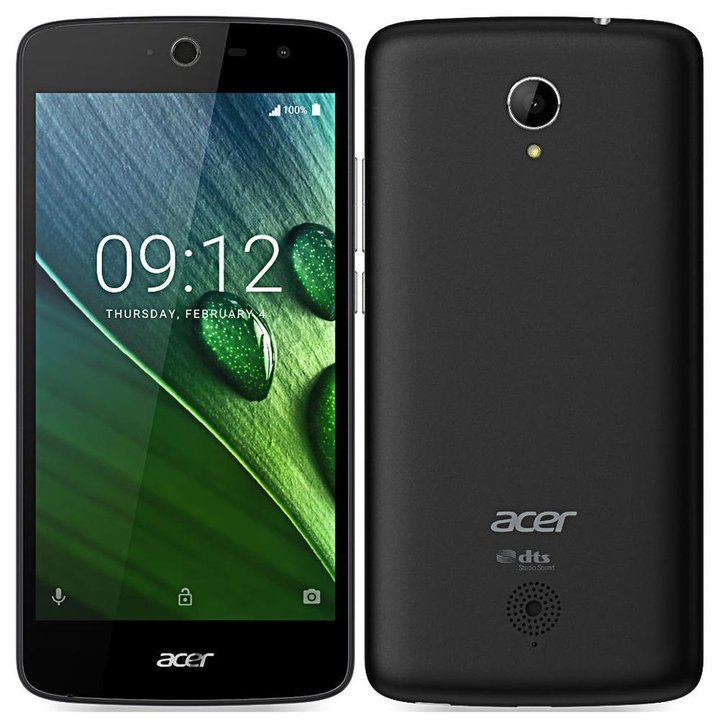

Démontage/Réparation de l'appareil mobile Acer Liquid Zest Z525 (Acer Liquid Zest Z528 4G) avec la description de chaque étape et l'ensemble d'outils requis.

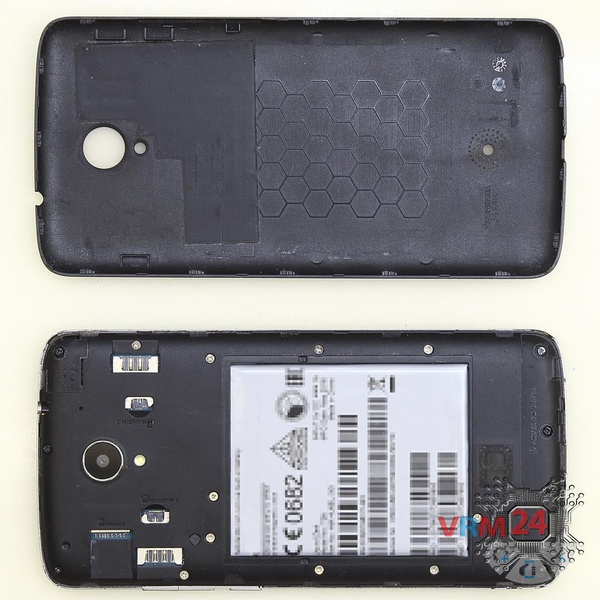

À l'aide d'un spudger ou d'un outil en plastique, détachez délicatement les clips de la coque arrière sur tout le pourtour, puis retirez-la.

N'insérez pas l'outil trop profondément et ne le pliez pas. Sinon, le boîtier pourrait être altéré ou endommagé.

⚠ Faites attention lorsque vous ouvrez la coque du côté des boutons de volume et d'alimentation. Le câble fin et les boutons fragiles sont très faciles à endommager.

À l'aide d'un tournevis (Phillips 1.5 mm PH000), dévissez 17 vis dans le cadre du téléphone.

Avec précaution, faites levier sur les bords et retirez la coque intermédiaire. Sur la coque intermédiaire se trouvent un haut-parleur, des plots de contact, des touches de boutons latéraux.

Depuis la chambre dans la coque intermédiaire, nous retirons le haut-parleur.

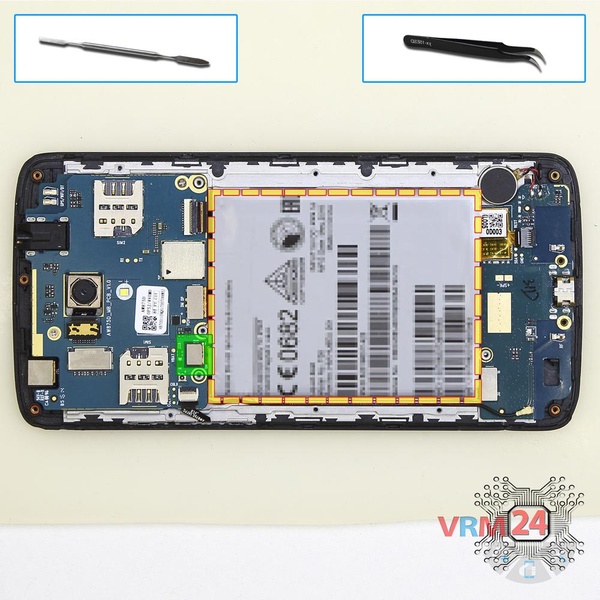

Débranchez le connecteur de la batterie dès que possible.

ℹ️ Le modèle Acer Liquid Zest Z525 possède une batterie T06 d'une capacité de 2000 mAh (aussi appelée batterie rechargeable).

⚠ Il est fortement recommandé de débrancher le connecteur pour éviter d'éventuels courts-circuits lors du démontage.

De plus, essayez de ne pas utiliser d'outil métallique pour débrancher le connecteur de la batterie rechargeable ou faites-le avec précaution.

Débranchez le connecteur du câble coaxial, le câble vers l'écran tactile et le câble inter-cartes sur la carte fille. Faites également levier sur le bord et décollez le corps du moteur de vibration.

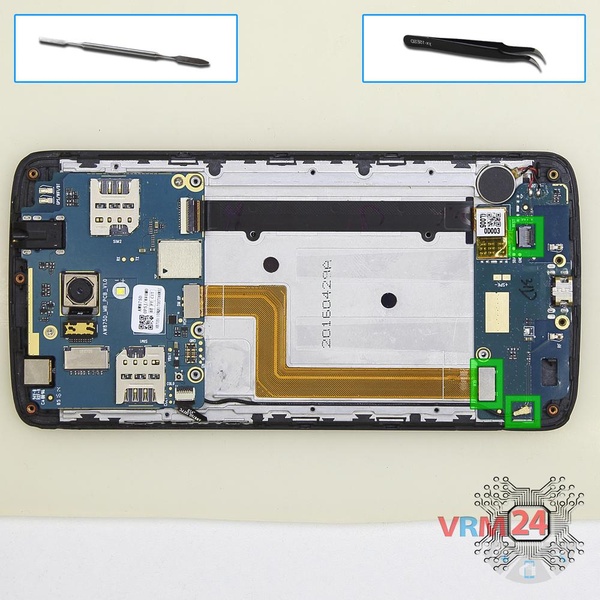

Retirez la carte fille. Elle est collée au cadre avec du ruban métallisé, donc pour faciliter le processus, la carte fille peut être légèrement chauffée.

ℹ️ La carte fille contient un port de charge (Micro-USB), un microphone, un moteur de vibration (filaire), des contacts à ressort pour le haut-parleur et une unité d'antenne.

⚠ Il n'est pas nécessaire d'insérer l'outil en dessous lors du retrait de la carte fille. Les composants internes pourraient être endommagés.

Débranchez le connecteur et retirez la caméra principale (arrière).

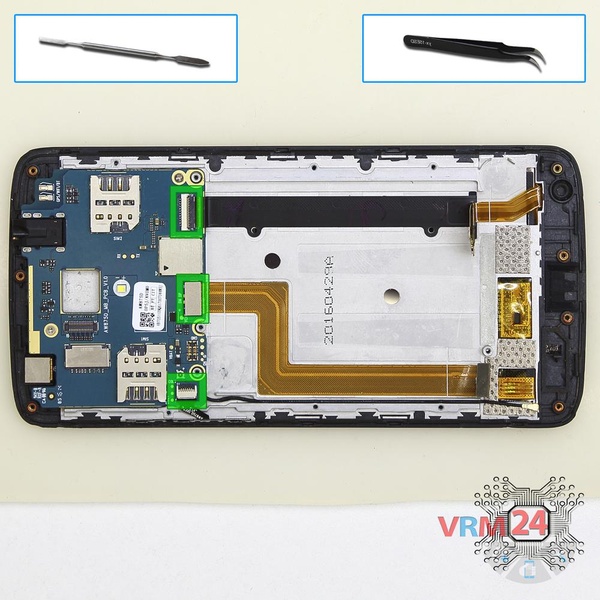

Faites levier sur les connecteurs du câble des boutons power volume, du câble du module d'affichage, du câble inter-cartes.

⚠ Soyez prudent lors du retrait des câbles des connecteurs. Les câbles sont assez fins, et il est assez facile de les casser ou d'endommager les pistes de contact à l'intérieur.

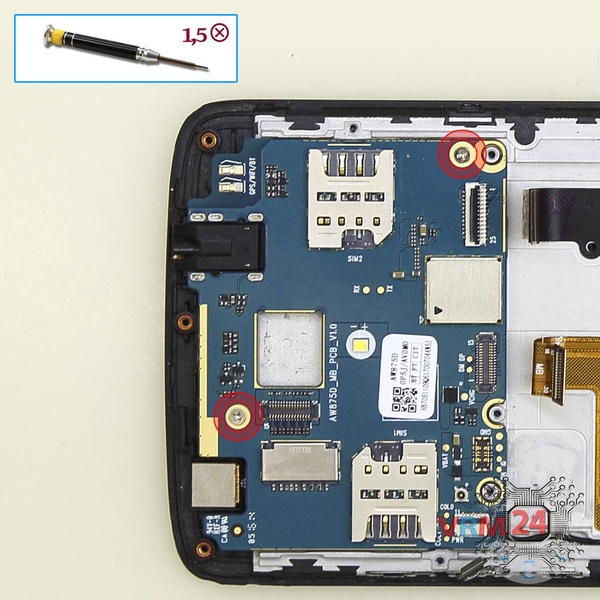

À l'aide d'un tournevis (Philips 1.5 mm PH000), dévissez deux vis fixant la carte mère.

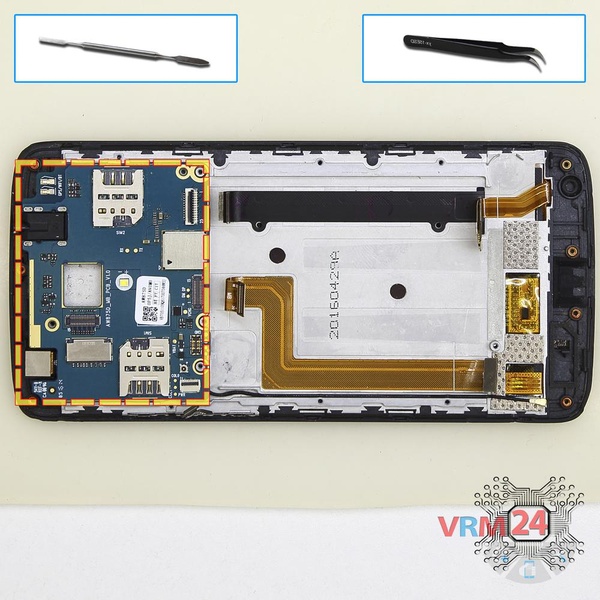

Retournez la carte mère, débranchez le connecteur du câble coaxial et retirez la carte mère.

Retirez avec précaution la carte de circuit imprimé. Il n'est pas nécessaire d'utiliser un levier ou d'essayer d'atteindre la carte par la force. Assurez-vous que rien ne gêne ou ne retient la carte.

⚠ Ne pliez pas la carte de circuit imprimé lors de son retrait et ne poussez pas d'outils en dessous. Sans vous en rendre compte, vous pouvez endommager des composants ou des câbles de l'intérieur.

Retirez avec précaution le câble coaxial. Retirez également le haut-parleur d'écoute. Attention, le haut-parleur d'écoute est légèrement collé.

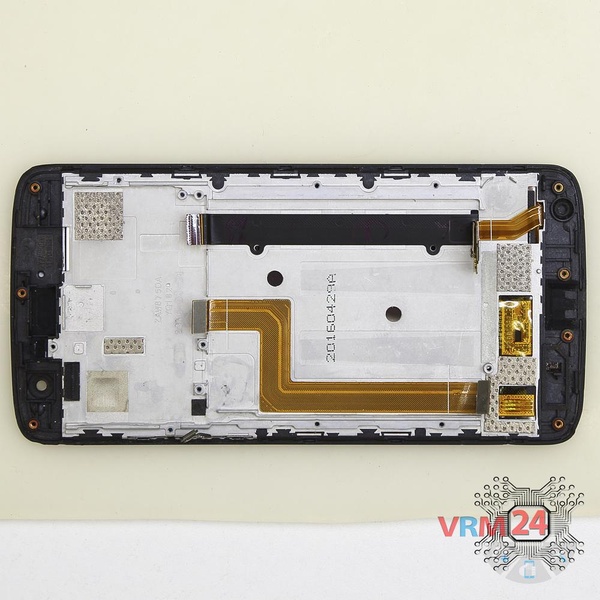

ℹ️ Dans le cadre d'affichage restait :
