Démontage/Réparation de l'appareil mobile Alcatel 1 SE 5030D (Alcatel One SE (2020) 5030D) avec la description de chaque étape et l'ensemble d'outils requis.

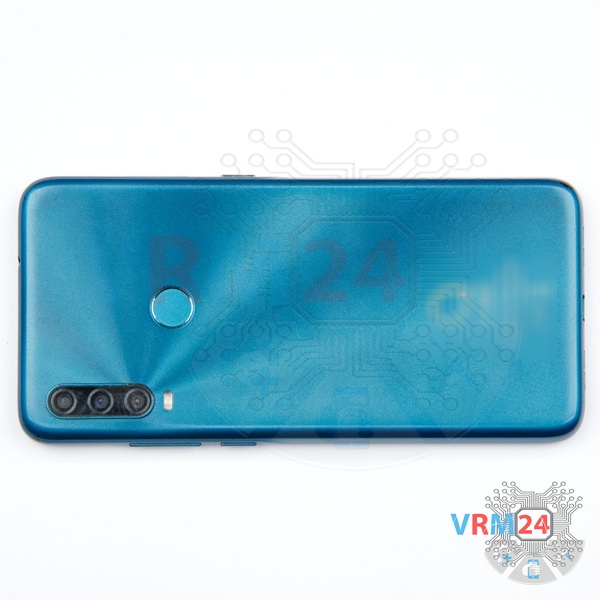

⚠ Avant de démonter, n'oubliez pas d'éteindre votre téléphone.

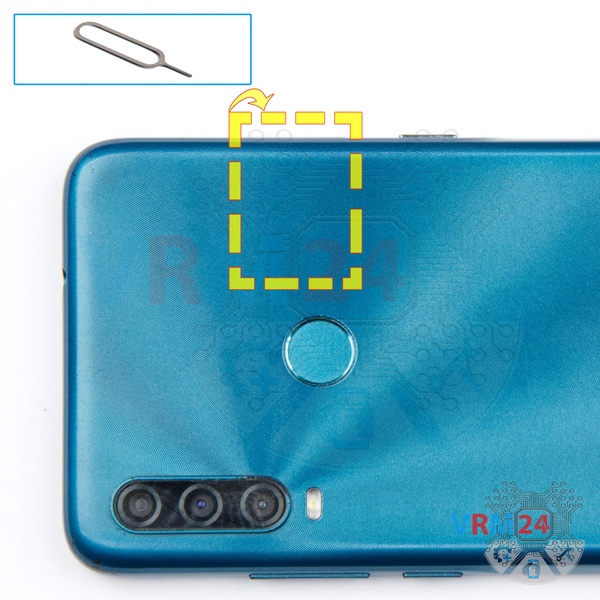

Utilisez l'outil d'éjection (aussi appelé aiguille) ou un trombone. Poussez la pointe à fond dans le trou jusqu'à ce que le tiroir s'éjecte, puis retirez le tiroir de la carte SIM et de la carte mémoire (Micro SD).

⚠ Attention ! L'outil doit être inséré dans un trou sur le bord du boîtier du téléphone. N'appuyez pas trop fort. Cela pourrait casser le mécanisme d'éjection du tiroir.

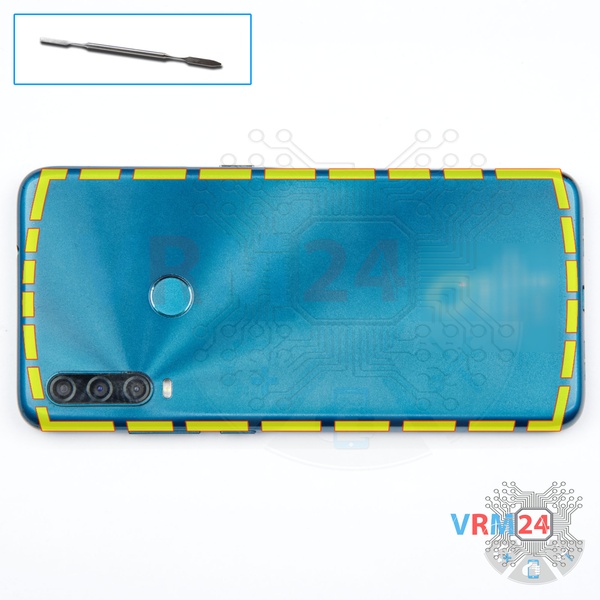

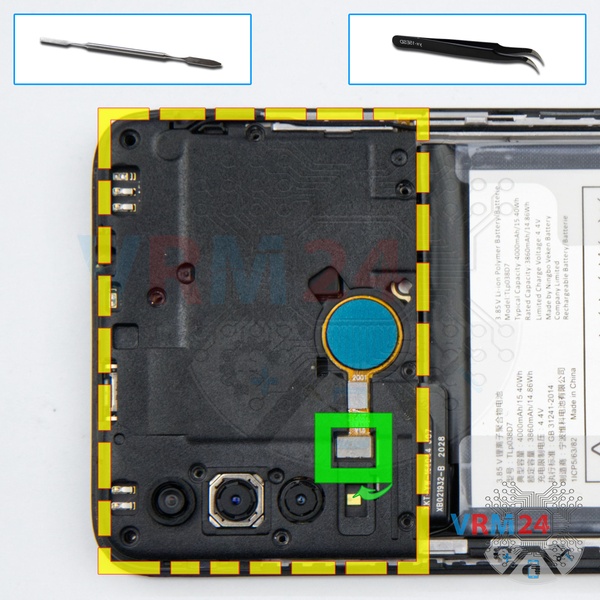

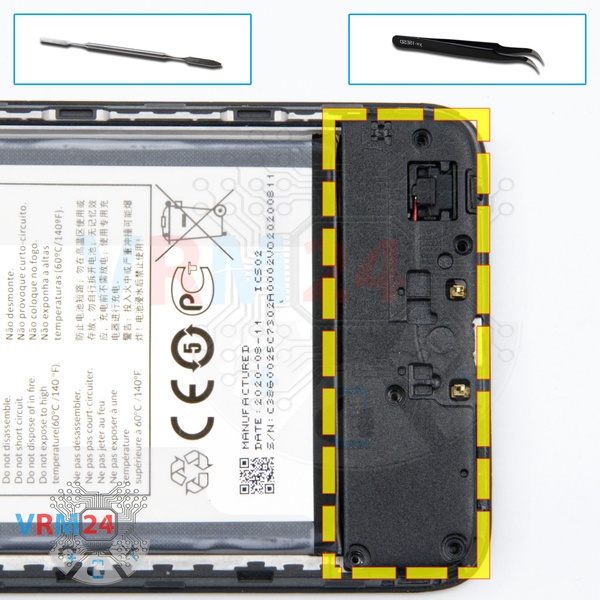

À l'aide d'un spudger ou d'un outil en plastique, délicatement, sur le pourtour, détachez les clips de la coque arrière, puis retirez-la.

N'insérez pas l'outil trop profondément et ne le pliez pas. Sinon, le boîtier pourrait être altéré ou endommagé.

⚠ Soyez prudent lors de l'ouverture de la coque du côté des boutons de volume et d'alimentation. Un câble fin et des boutons fragiles sont très faciles à endommager.

⚠ Regardez à l'avance sur l'image l'emplacement des câbles’ pour la nappe inter-cartes, l'écran tactile, l'affichage, les boutons (le cas échéant) sous la coque afin de ne pas les endommager accidentellement.

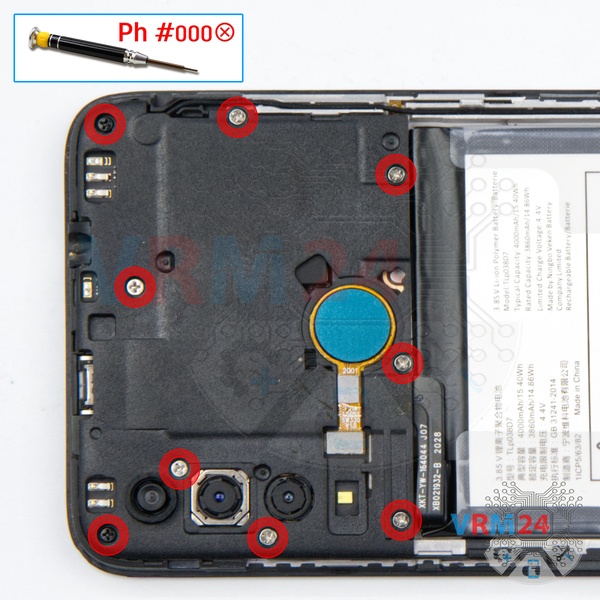

À l'aide d'un tournevis (Phillips 1.5 mm PH000), dévissez 9 vis sur la partie supérieure du téléphone.

ℹ️ Veillez à noter l'emplacement des vis avant le démontage. Lors du remontage de l'appareil, visser une vis au mauvais endroit peut endommager l'appareil ou l'une de ses pièces. Pour éviter tout dommage, les vis retirées et les pièces individuelles (telles que les joints ou les supports) doivent être disposées dans l'ordre approprié, ou les vis et leurs trous dans le téléphone doivent être marqués avec des marqueurs de couleur.

Faites levier sur le connecteur du capteur d'empreintes digitales et retirez le capot. Sur le capot restent un capteur d'empreintes digitales et une languette de haut-parleur d'écoute.

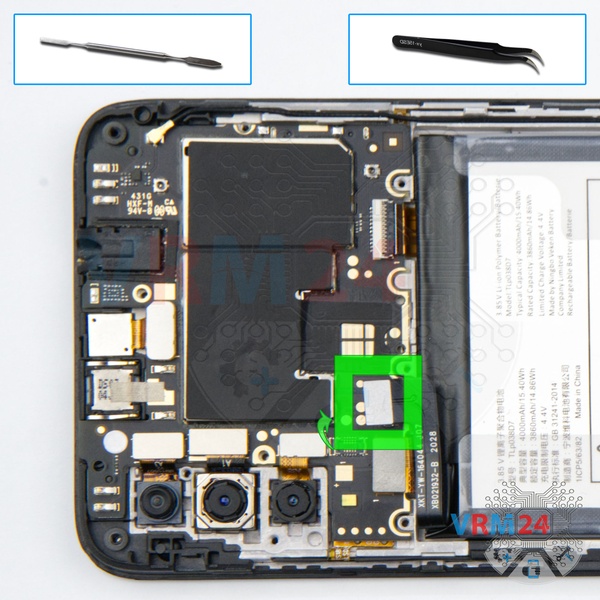

Déconnectez le connecteur de la batterie dès que possible.

ℹ️ Le modèle Alcatel 1 SE (2020) 5030D possède une batterie TLp038D7 d'une capacité de 4000 mAh (aussi appelée batterie rechargeable).

⚠ Il est fortement recommandé de déconnecter le connecteur pour éviter d'éventuels courts-circuits pendant le démontage. De plus, essayez de ne pas utiliser d'outil métallique pour déconnecter le connecteur de la batterie rechargeable, ou faites-le avec précaution.

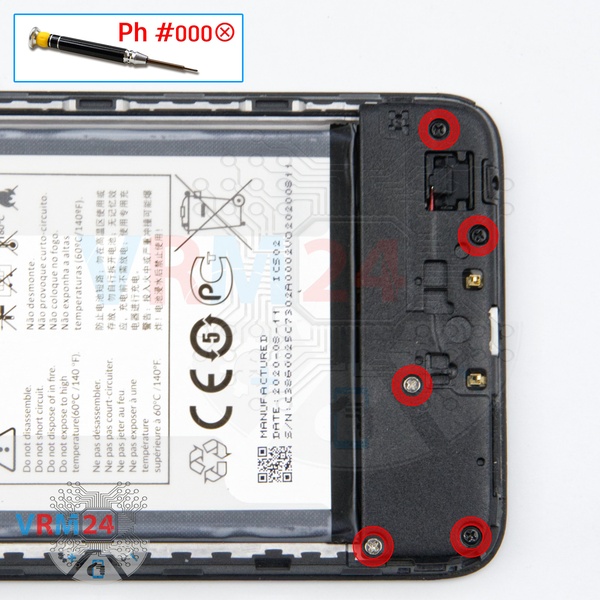

À l'aide d'un tournevis (cruciforme 1.5 mm PH000), dévissez cinq vis.

Retirez avec précaution le capot avec le haut-parleur et les pads d'antennes.

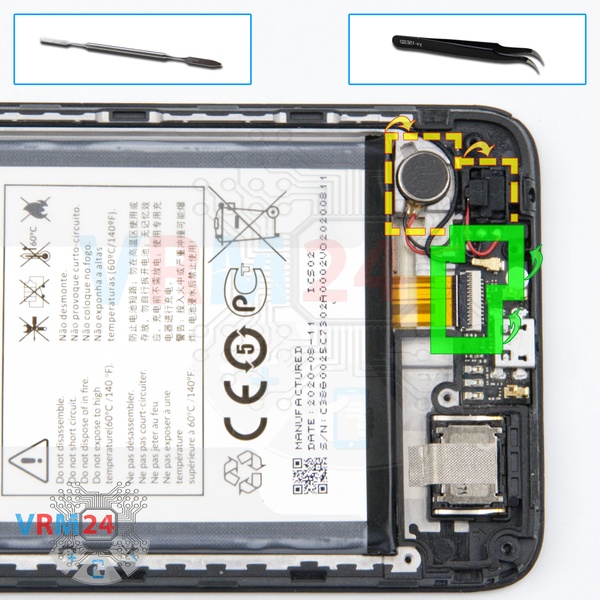

Déconnectez le câble inter-cartes et les connecteurs du câble coaxial. De plus, nous faisons levier sur le microphone et le moteur de vibration de la cadre d'affichage.

⚠ Soyez prudent ! Les deux sont reliés à la sous-carte.

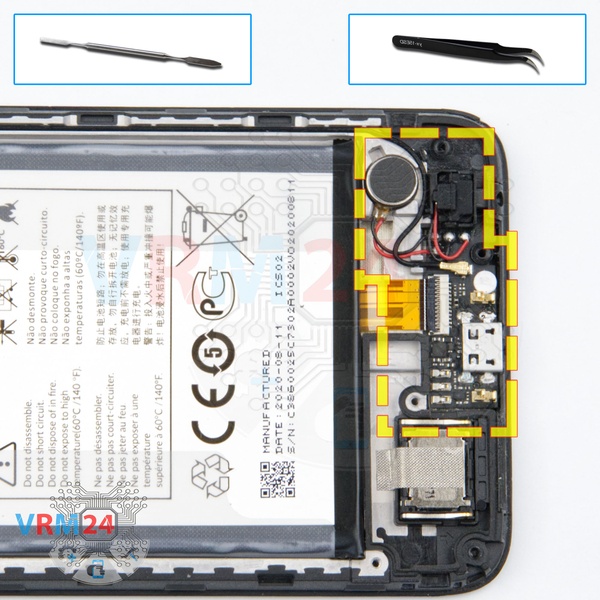

Retirez la sous-carte. Elle est collée au cadre avec du ruban métallisé, donc pour faciliter le processus, la sous-carte peut être légèrement chauffée.

ℹ️ La sous-carte contient un port de charge (Micro USB), un microphone filaire et un moteur de vibration, des contacts à ressort pour le haut-parleur et une unité d'antenne.

⚠ Il est inutile d'insérer l'outil en dessous lors du retrait de la sous-carte. Les composants internes pourraient être endommagés.

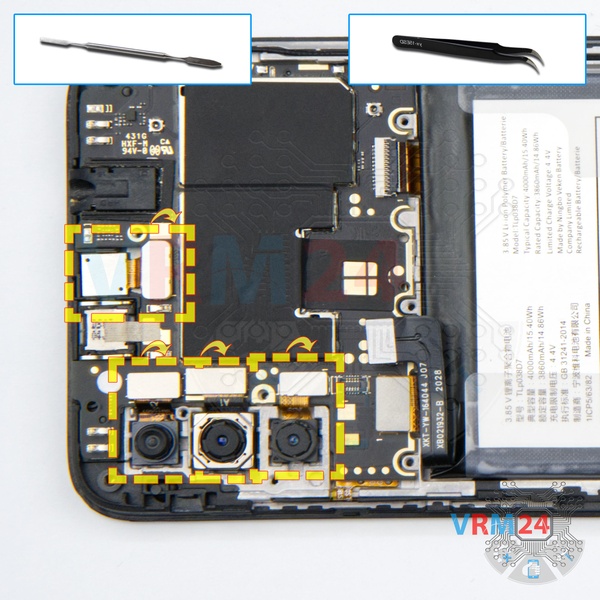

Soulevez les connecteurs et retirez trois caméras arrière et une caméra avant (selfie).

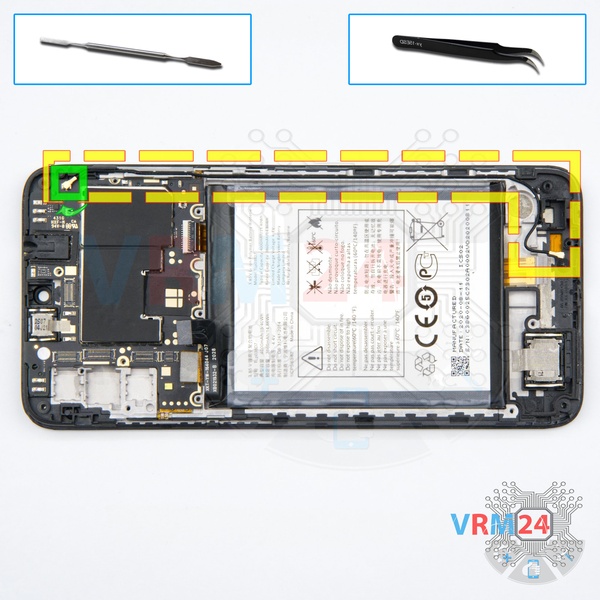

Déconnectez le connecteur et retirez le câble coaxial.

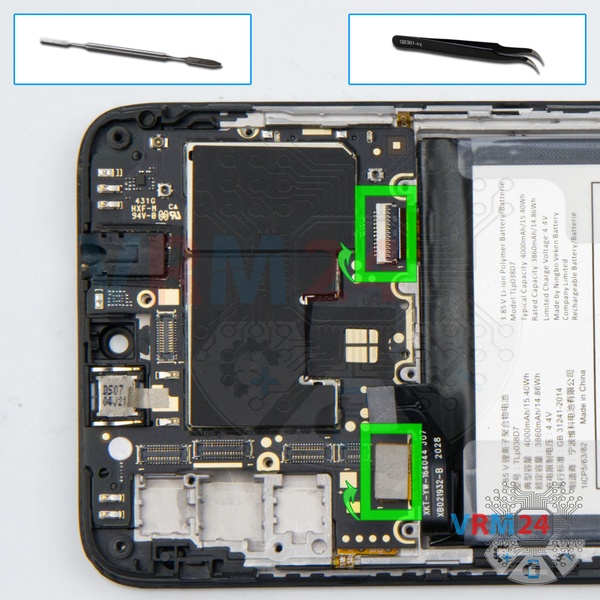

Faites levier sur les connecteurs du câble du module d'affichage et du câble inter-cartes.

⚠ Soyez prudent lorsque vous retirez les câbles des connecteurs, les câbles sont assez fins et il est facile de les casser ou d'endommager les pistes de contact à l'intérieur.

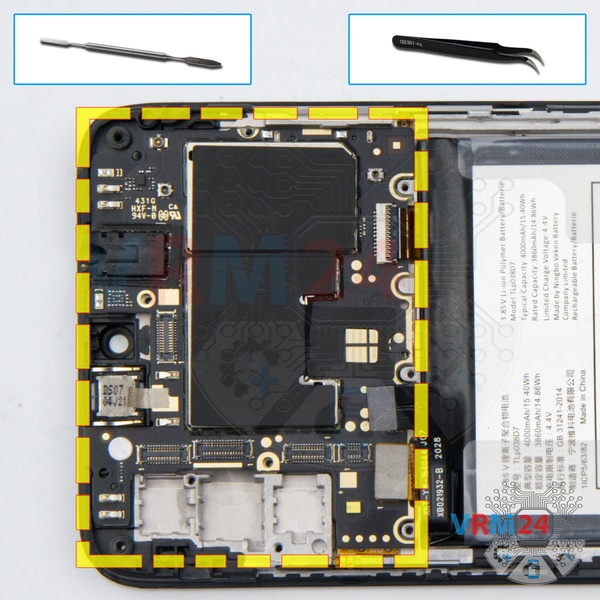

Retirez délicatement la carte de circuit imprimé. Il n'est pas nécessaire d'utiliser un levier ou d'essayer d'atteindre la carte par la force. Assurez-vous que rien ne gêne ou ne retient la carte.

⚠ Ne pliez pas la carte de circuit imprimé lors de son retrait et ne poussez pas d'outils en dessous. Sans vous en rendre compte, vous pouvez endommager des composants ou des câbles de l'intérieur.

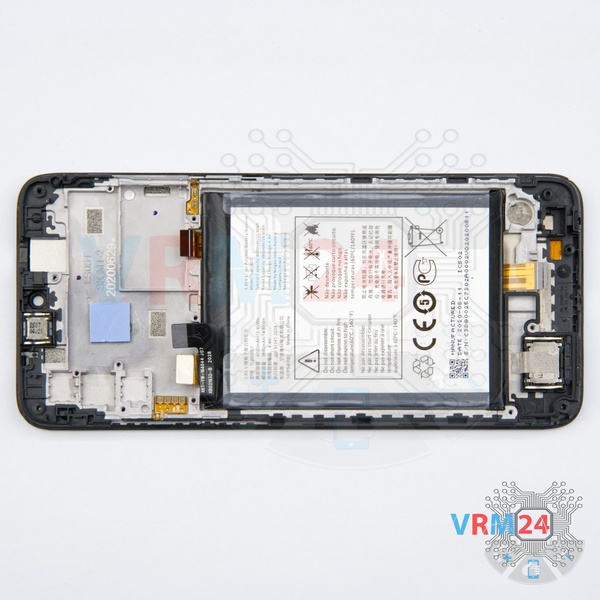

ℹ️ Dans le cadre d'affichage restaient : le haut-parleur d'écoute, la batterie, le haut-parleur.
