Outils recommandés
Tournevis Phillips #000
Outil d'ouverture / Spudger
Pincettes

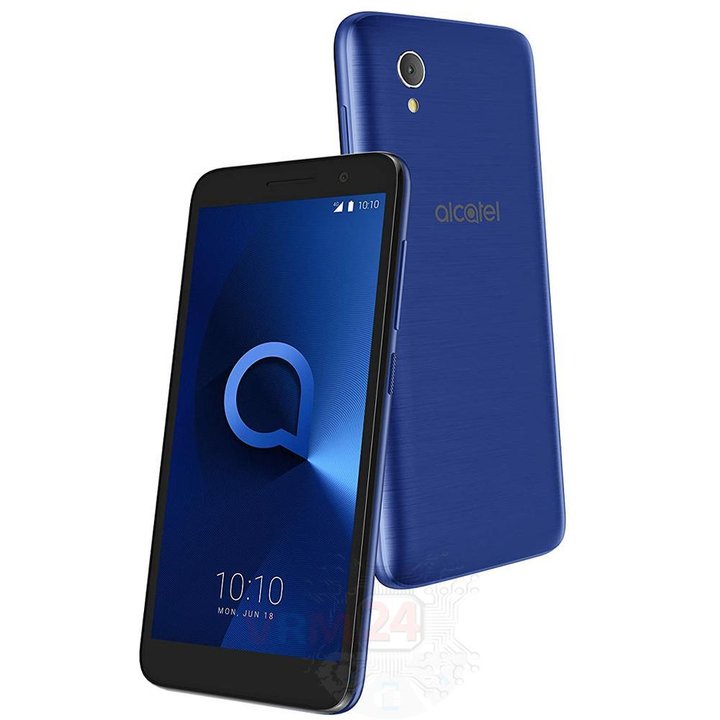

Démontage/Réparation de l'appareil mobile Alcatel One 5033D avec la description de chaque étape et l'ensemble d'outils requis.
8904
Vues
2
J'aime
—
Partager
19
Questions

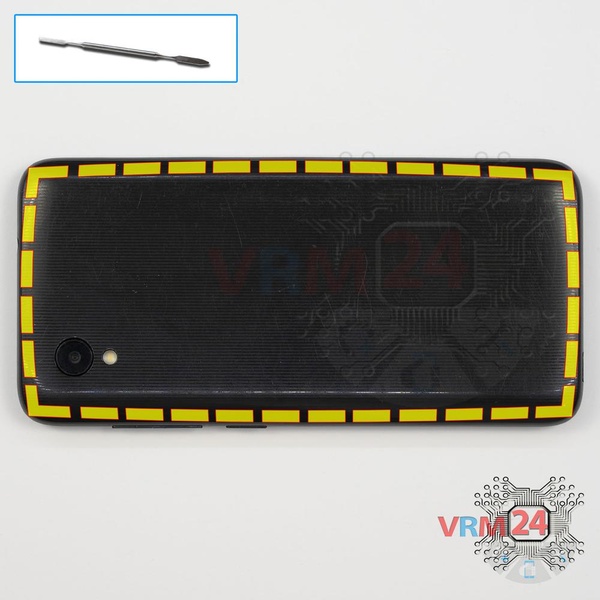

Étape 1.
Ouvrez la coque arrière
Ouvrez la coque arrière.

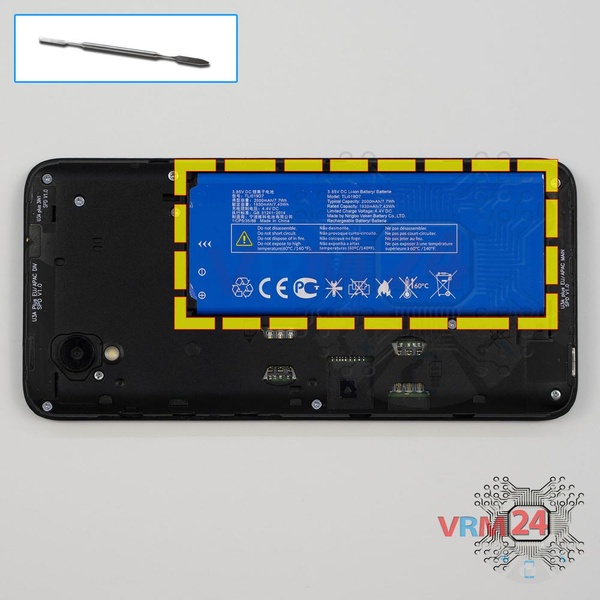

Étape 2.
Retirez la batterie
Retirez la batterie. Le modèle de batterie du Alcatel One 5033D est TLi019D7.

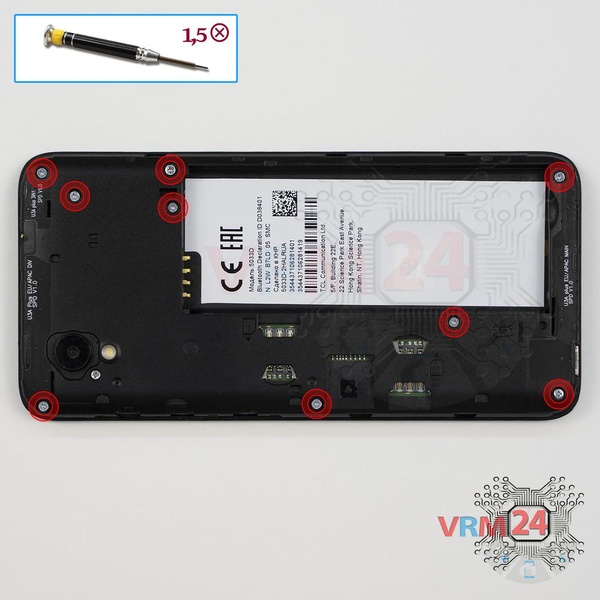

Étape 3.
Dévissez les vis
À l'aide d'un tournevis (Phillips 1.5 mm PH000), dévissez 9 vis dans le châssis du téléphone.

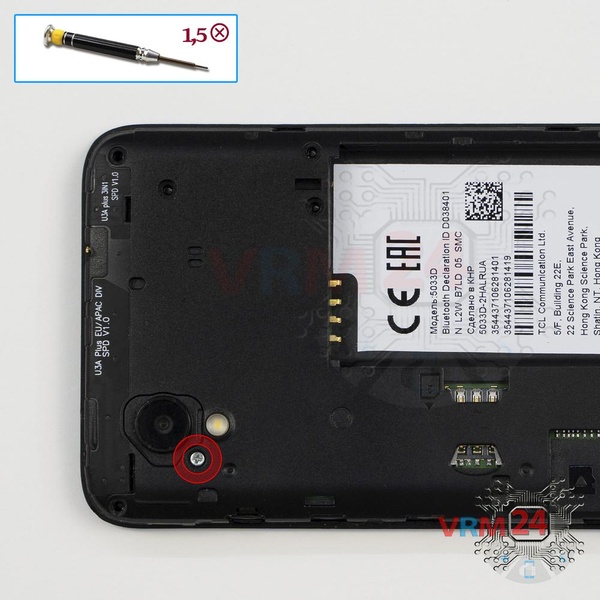

Étape 4.
Dévissez une vis
À l'aide d'un tournevis (Phillips 1.5 mm PH000), dévissez 1 vis courte.

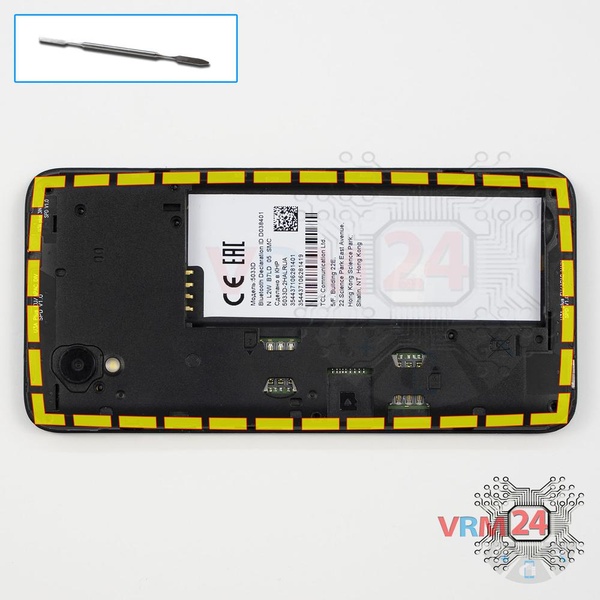

Étape 5.
Ouvrez le châssis intermédiaire
Soulevez et retirez le châssis intermédiaire.

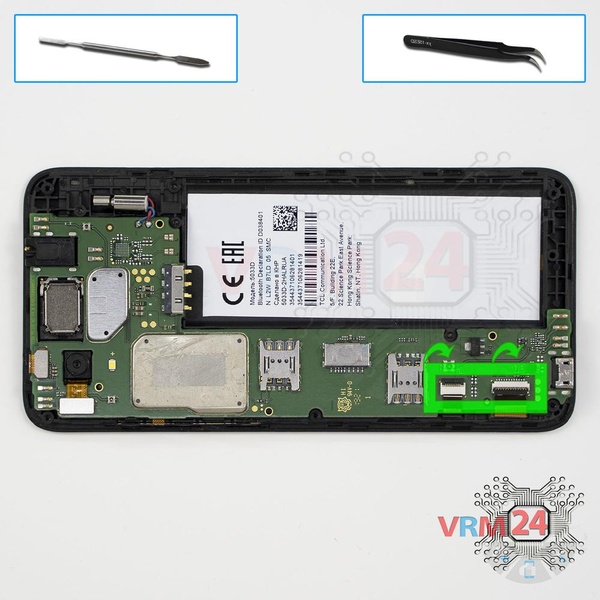

Étape 6.
Déconnectez les connecteurs
Débranchez les connecteurs de la carte mère.

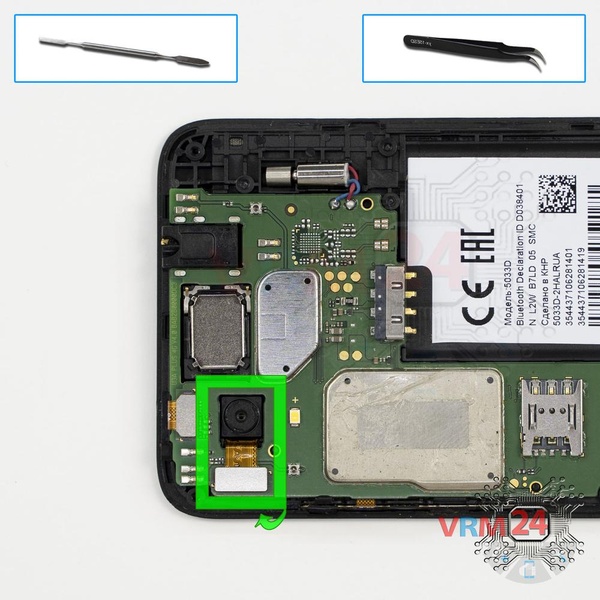

Étape 7.
Retirez la caméra arrière
Déconnectez le connecteur sur la carte mère et retirez la caméra principale.

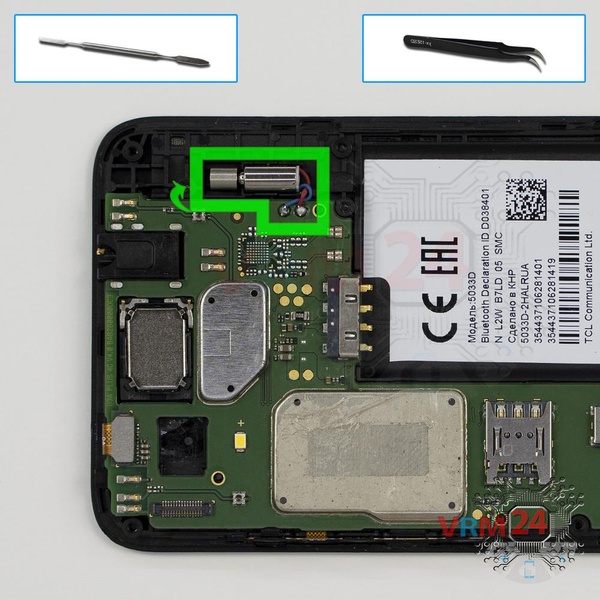

Étape 8.
Retirez le moteur de vibration
Soulevez le moteur de vibration.

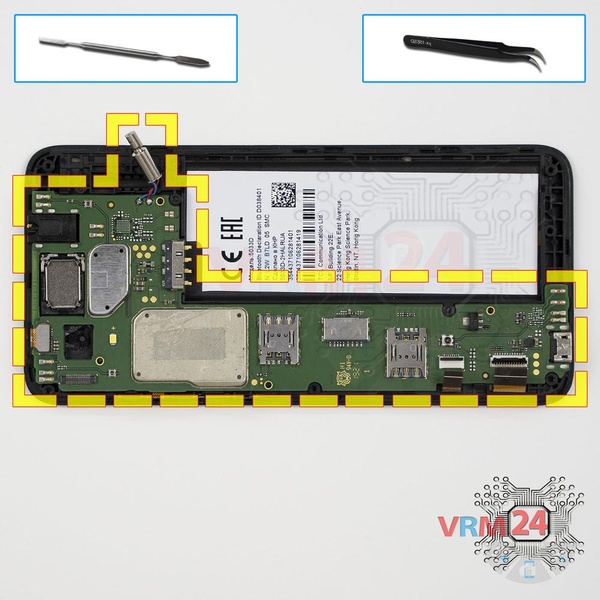

Étape 9.
Retirez la carte mère
Retirez la carte mère.

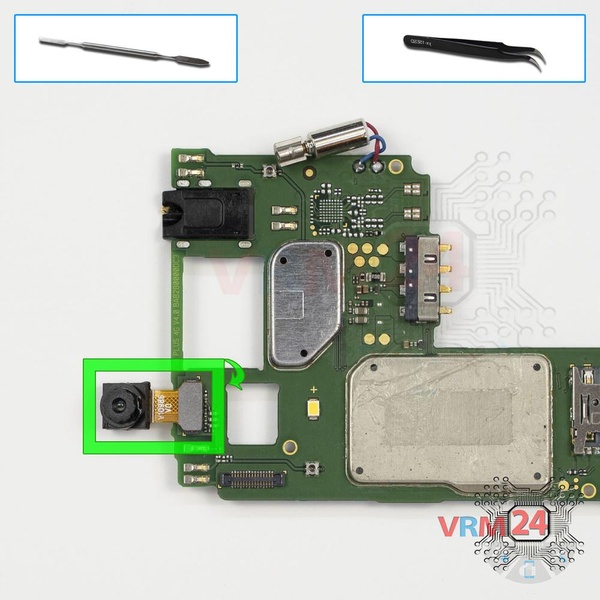

Étape 10.
Retirez la caméra avant
Déconnectez le connecteur sur le PCB et retirez la caméra frontale (selfie).

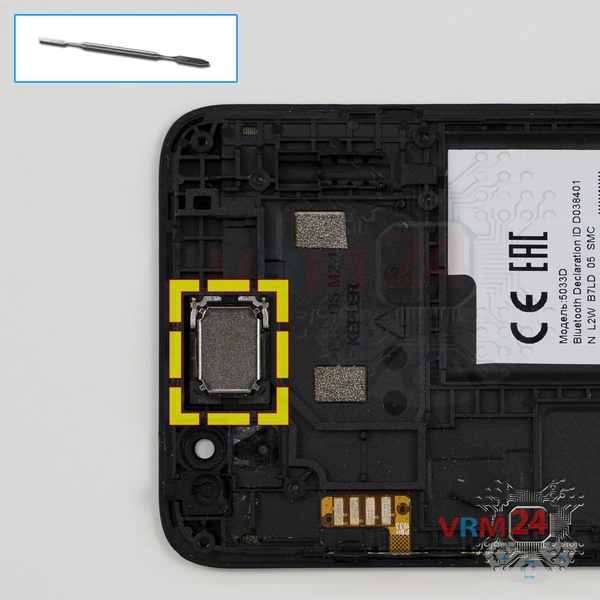

Étape 11.
Retirez le haut-parleur d'écoute
Faites levier et retirez l'écouteur (haut-parleur).

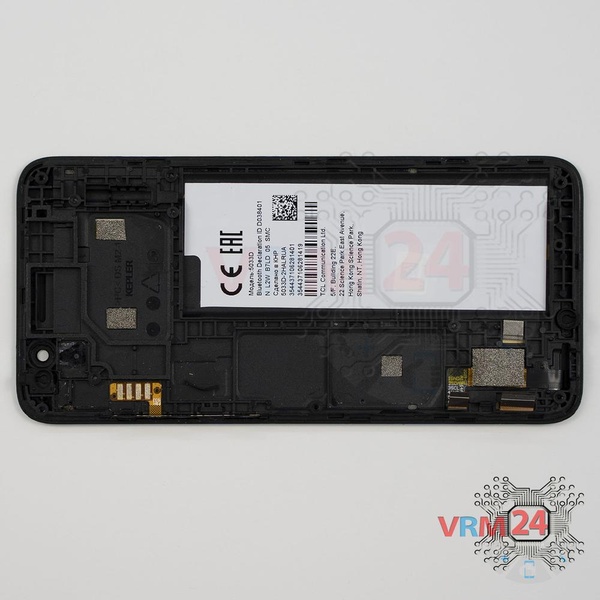

Étape 12.
Dans le cadre de l'écran est resté
Les pièces se trouvent dans le cadre du module d'affichage.
