Outils recommandés
Tournevis Torx T5
Tournevis Phillips #000
Outil d'ouverture / Spudger
Pincettes

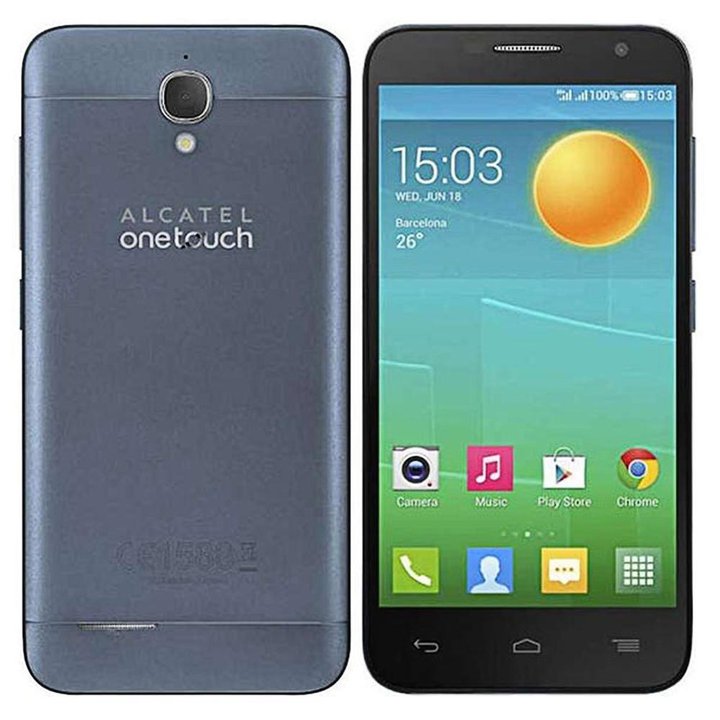

Démontage/Réparation de l'appareil mobile Alcatel OT Idol 2 Mini L 6014X (Alcatel OneTouch Idol 2 Mini L) avec la description de chaque étape et l'ensemble d'outils requis.
4707
Vues
1
J'aime
—
Partager
7
Questions
Étape 1.

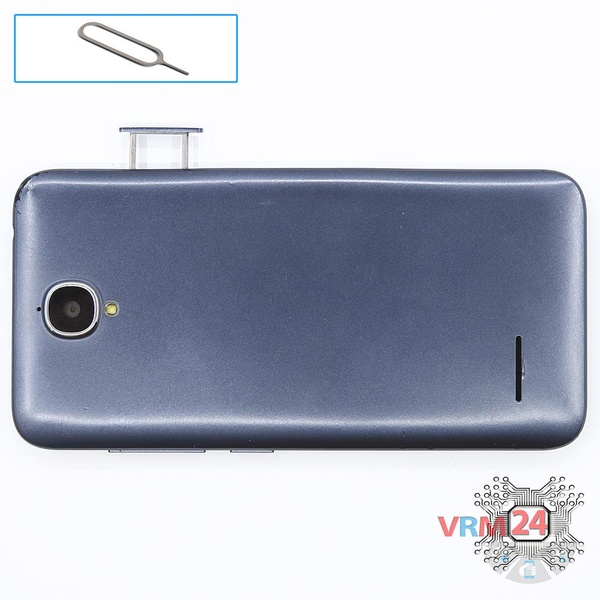

Retirez le tiroir
À l'aide de l'outil clé, ouvrez le tiroir de carte SIM et retirez-le.
⚠ Avertissement !
Ne poussez pas trop fort, cela pourrait causer des dommages.
Étape 2.

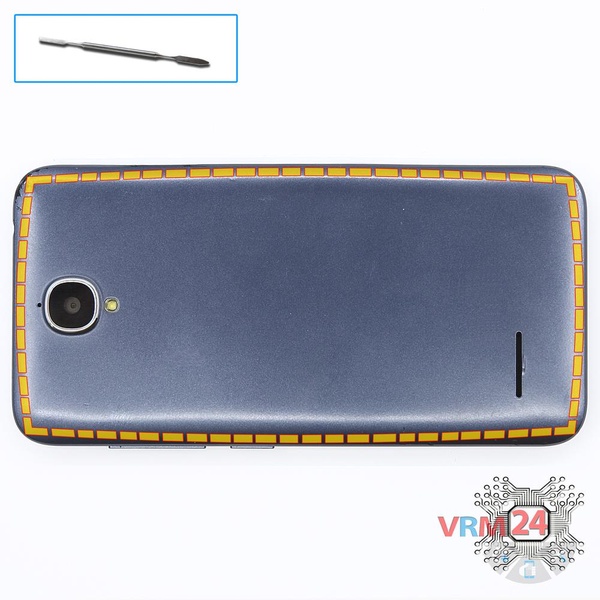

Ouvrez la coque arrière
Ouvrez la coque arrière.
Étape 3.

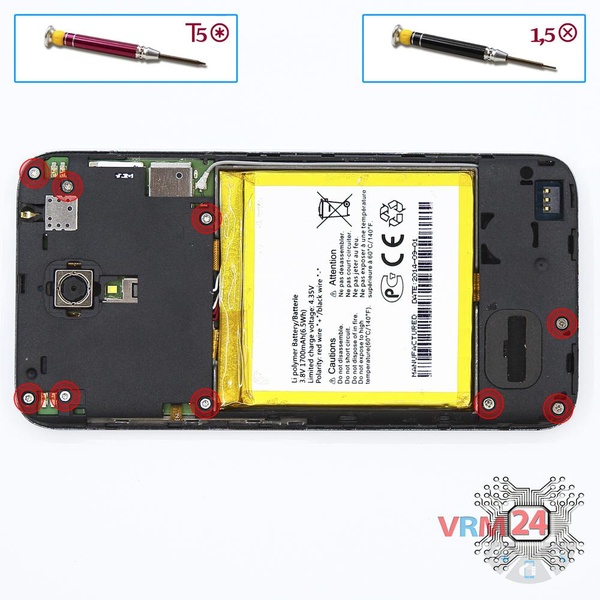

Dévissez les vis
À l'aide d'un tournevis (cruciforme 1.5 mm), dévissez 3 vis dans la partie inférieure et à l'aide d'un tournevis (hexagonal T5), dévissez 5 vis dans la partie supérieure.
Étape 4.

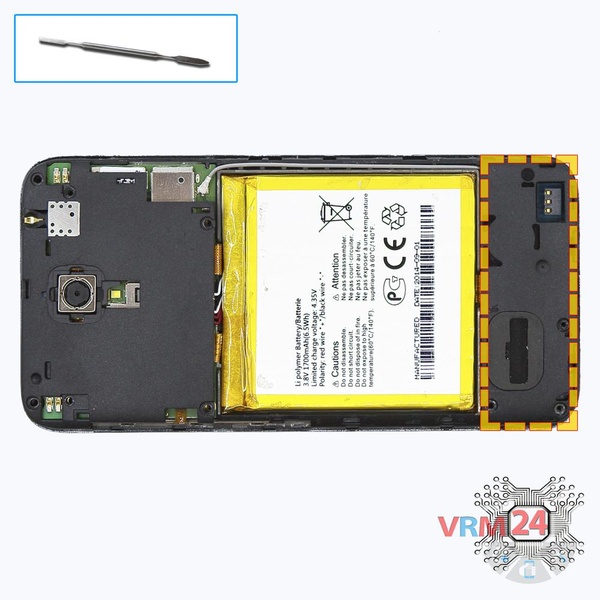

Retirez le haut-parleur
Faites levier et retirez la partie inférieure avec le buzzer (haut-parleur).
Étape 5.
Ouvrez la coque arrière
Retirez la coque avant.
Étape 6.

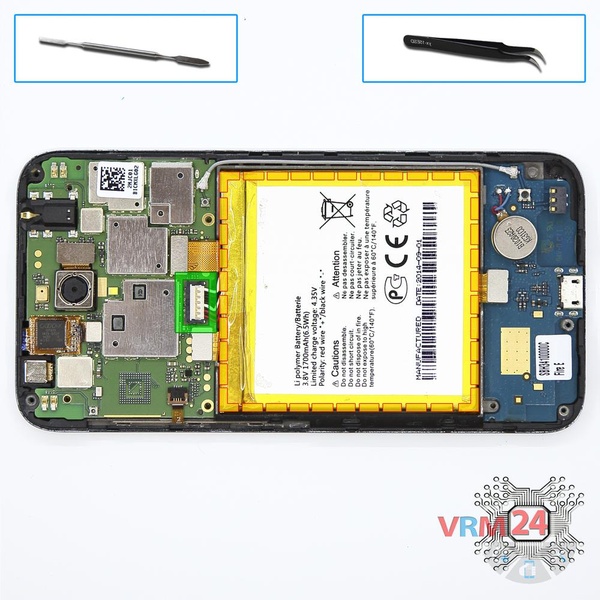

Retirez la batterie
Débranchez le connecteur sur la carte mère et retirez la batterie.
Étape 7.

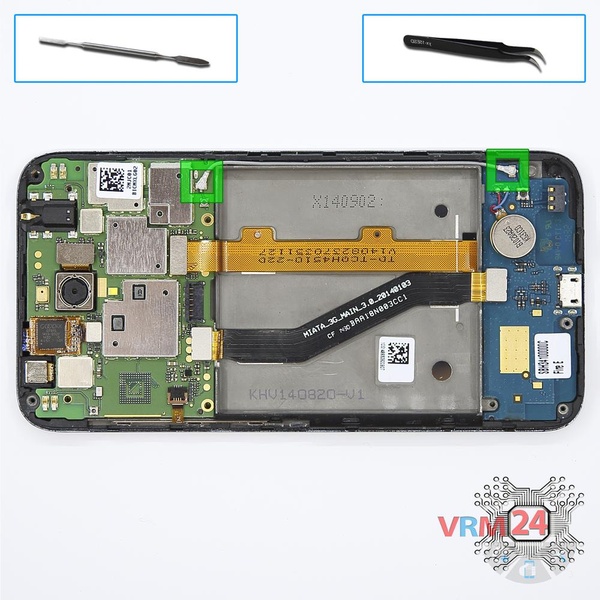

Retirez le câble coaxial
Déconnectez les connecteurs sur la carte mère et retirez le câble coaxial.
Étape 8.

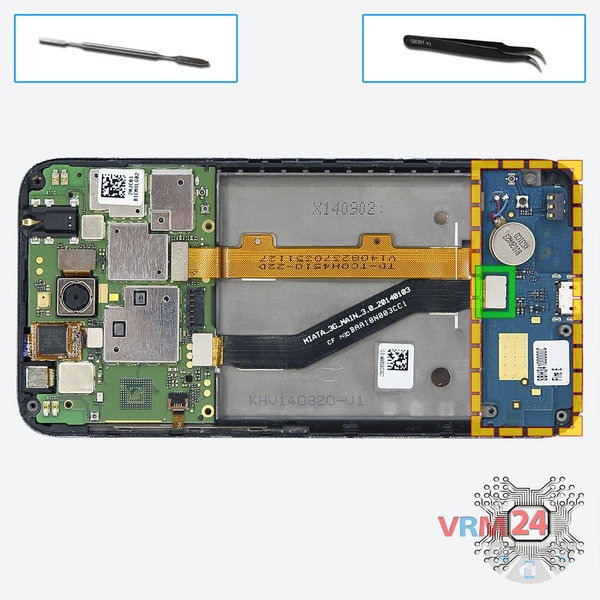

Retirez la carte fille
Déconnectez les connecteurs sur la carte mère inférieure et retirez-la.
Étape 9.

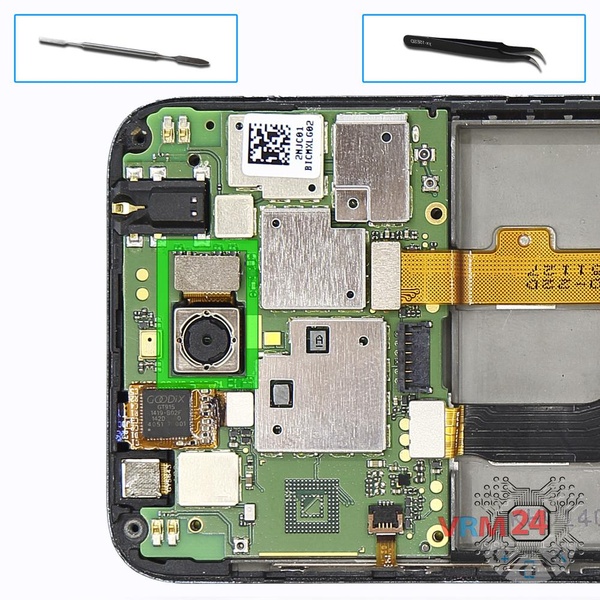

Retirez la caméra arrière
Débranchez le connecteur sur la carte mère et retirez la caméra principale.
Étape 10.

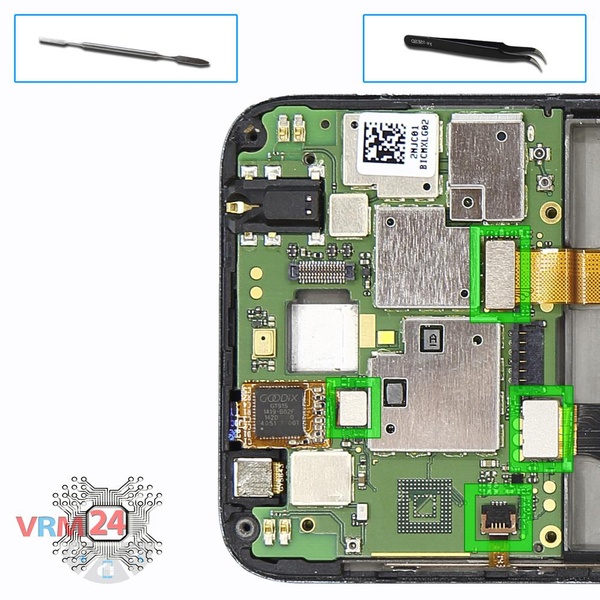

Déconnectez le connecteur
Débranchez le connecteur sur la carte mère.
Étape 11.

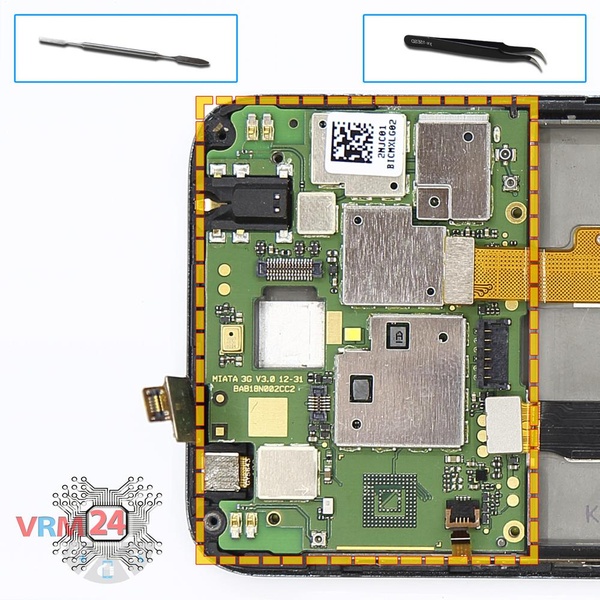

Retirez la carte mère
Retirez la carte mère.
Étape 12.

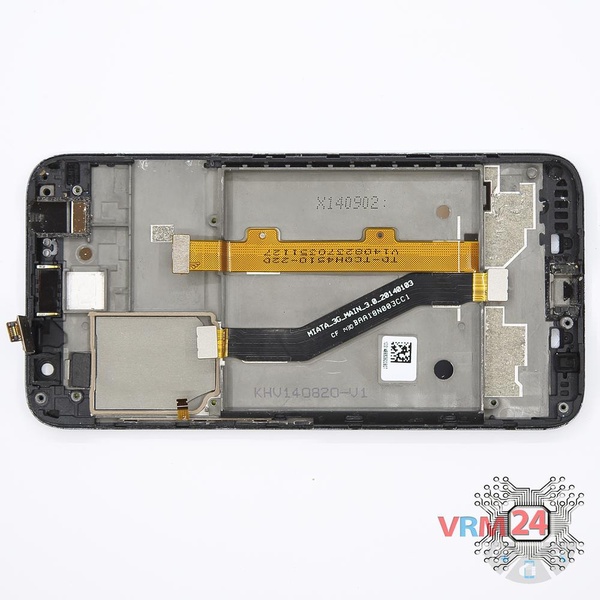

Dans le cadre de l'écran est resté
Pièces dans le châssis du module d'affichage.
Si vous avez une question, posez-la-nous et nous essaierons d'y répondre le plus en détail possible. Si cet article vous a été utile, veuillez l'évaluer.
