Outils recommandés
Tournevis Phillips #000
Outil d'ouverture / Spudger
Pincettes

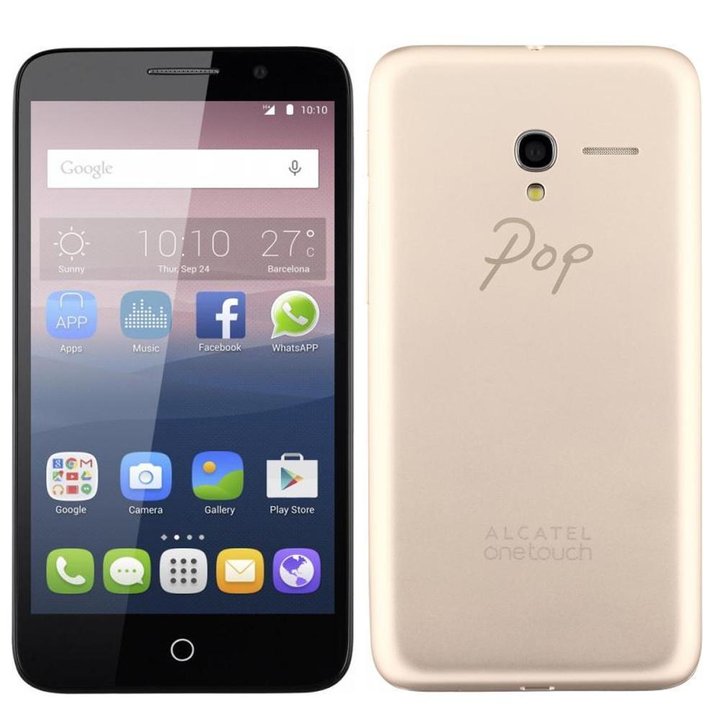

Démontage/Réparation de l'appareil mobile Alcatel OT POP 3 5015D (Alcatel OneTouch Pop 3) avec la description de chaque étape et l'ensemble d'outils requis.
3972
Vues
2
J'aime
—
Partager
18
Questions

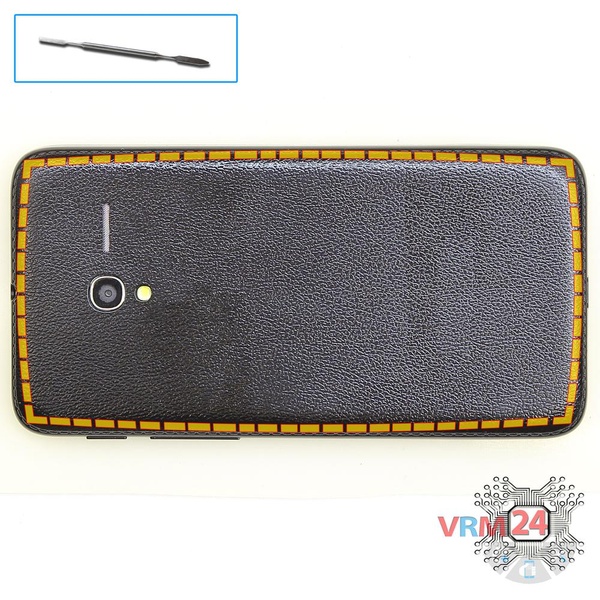

Étape 1.
Ouvrez la coque arrière
Ouvrez la coque arrière.

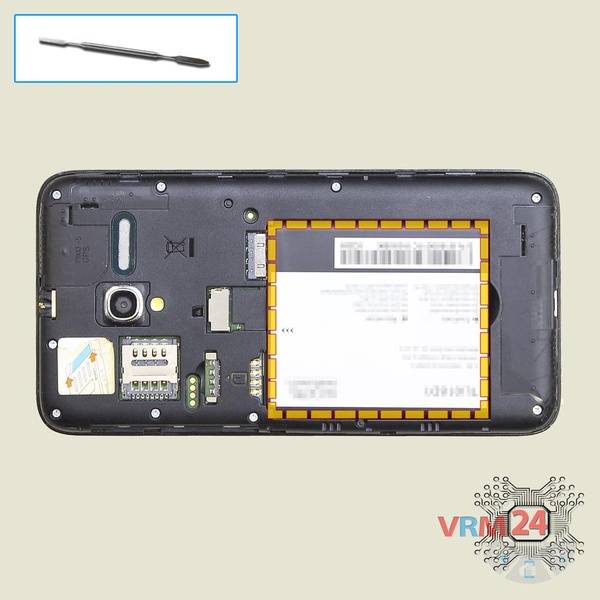

Étape 2.
Retirez la batterie
Soulevez et retirez la batterie.

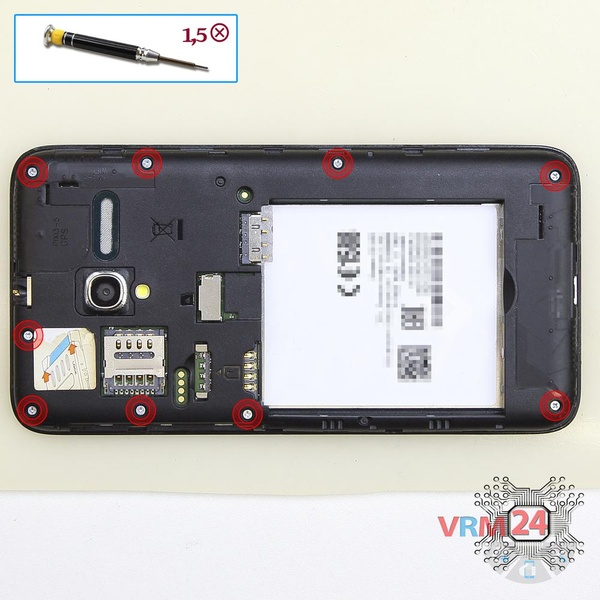

Étape 3.
Dévissez les vis
À l'aide d'un tournevis (cruciforme 1.5 mm PH000), dévissez 9 vis dans le châssis du téléphone.

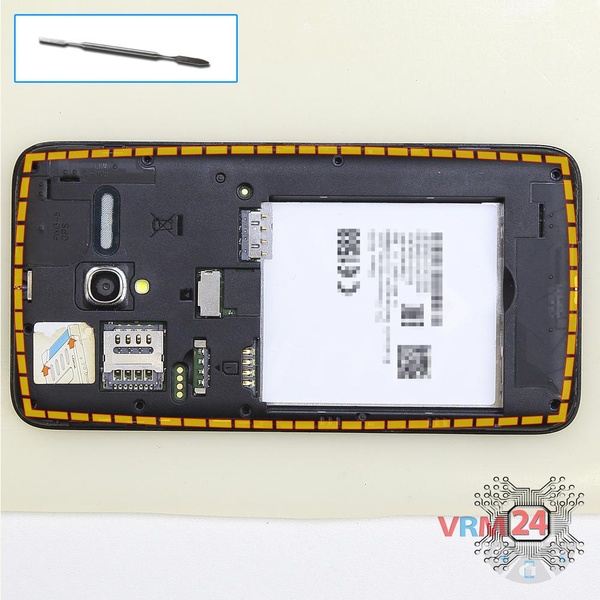

Étape 4.
Ouvrez le châssis intermédiaire
Faites levier et retirez le cadre intermédiaire.

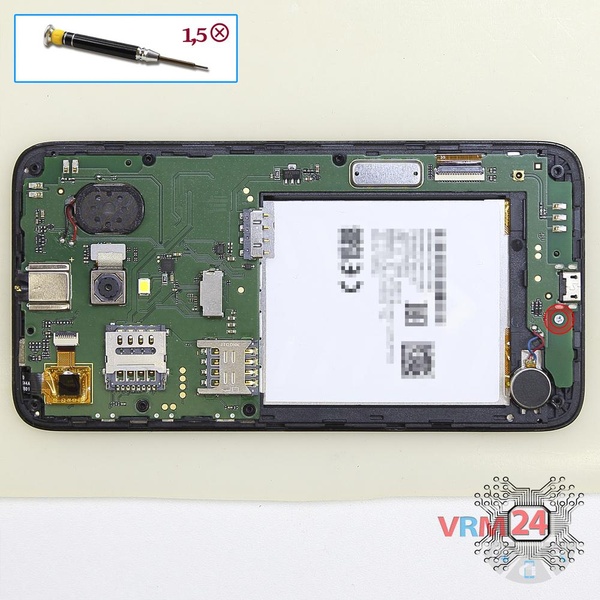

Étape 5.
Dévissez une vis
À l'aide d'un tournevis (Phillips 1.5 mm PH000), dévissez 1 vis dans la carte mère.

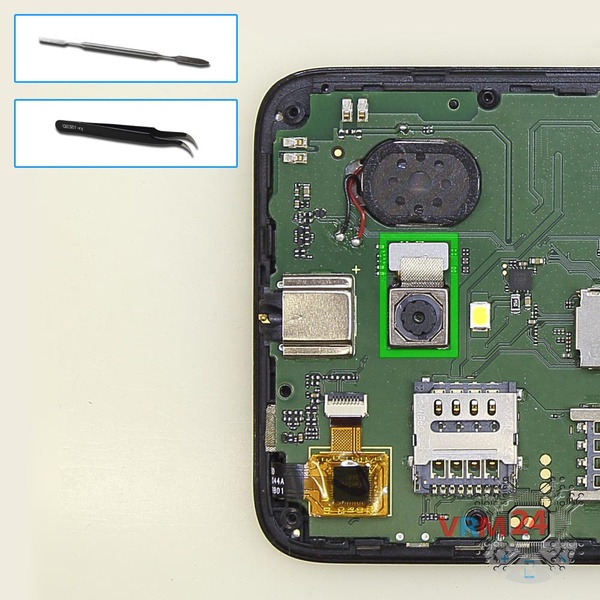

Étape 6.
Retirez la caméra arrière
Débranchez le connecteur sur la carte mère et retirez la caméra principale.

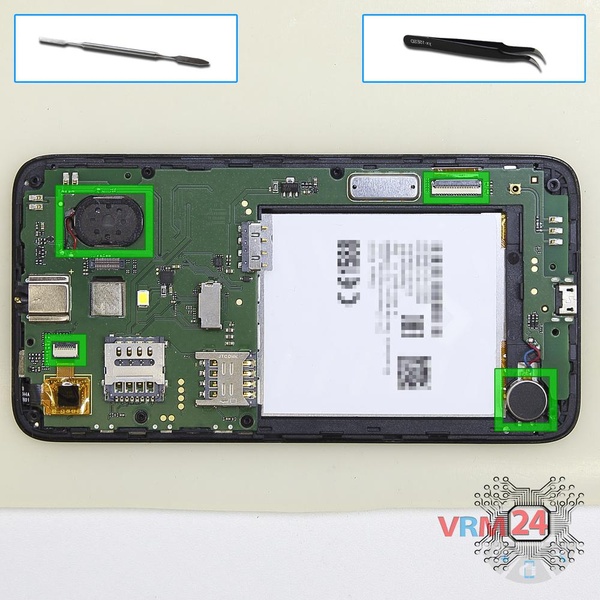

Étape 7.
Retirez le haut-parleur
Déconnectez les connecteurs sur la carte mère, faites levier & retirez le vibreur et le haut-parleur.

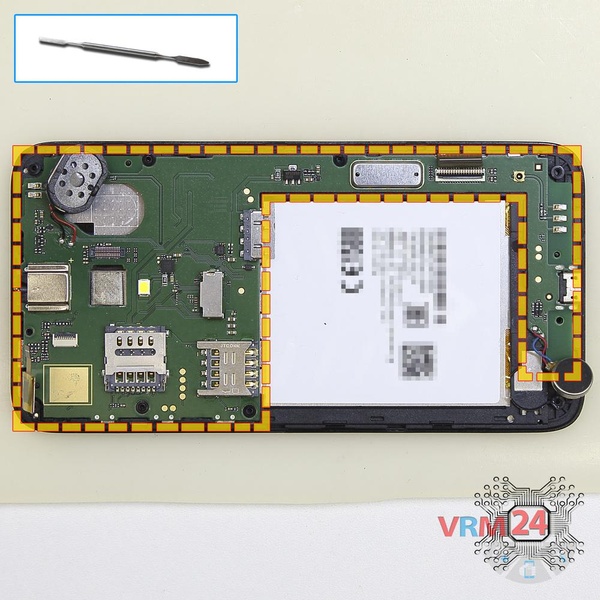

Étape 8.
Retirez la carte mère
Retirez la carte mère.

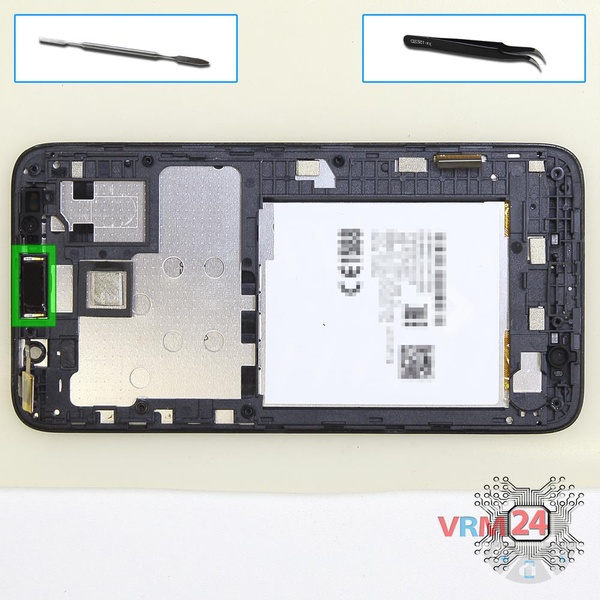

Étape 9.
Retirez le haut-parleur d'écoute
Faites levier & retirez le haut-parleur d'oreille.

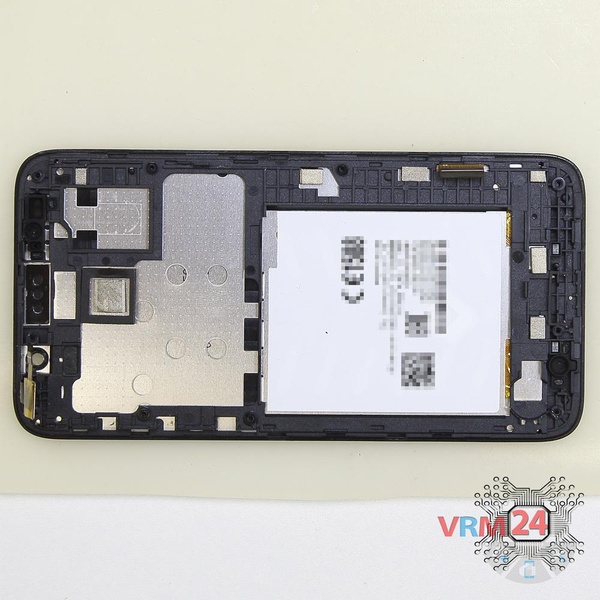

Étape 10.
Dans le cadre de l'écran est resté
Pièces dans le châssis du module d'affichage.
Si vous avez une question, posez-la-nous et nous essaierons d'y répondre le plus en détail possible. Si cet article vous a été utile, veuillez l'évaluer.
