Outils recommandés
Tournevis Phillips #000
Outil d'ouverture / Spudger
Pincettes

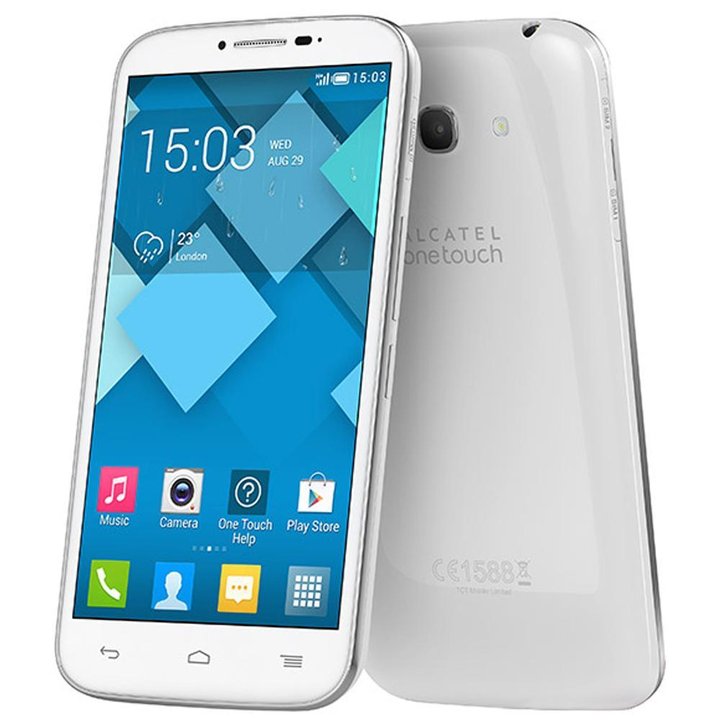

Démontage/Réparation de l'appareil mobile Alcatel OT POP C9 7047D (Alcatel OneTouch Pop C9) avec la description de chaque étape et l'ensemble d'outils requis.
4581
Vues
1
J'aime
—
Partager
28
Questions

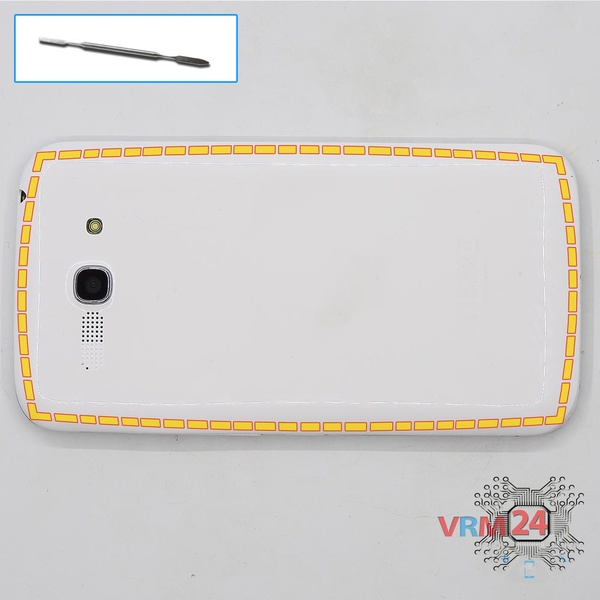

Étape 1.
Ouvrez la coque arrière
Ouvrez la coque arrière.

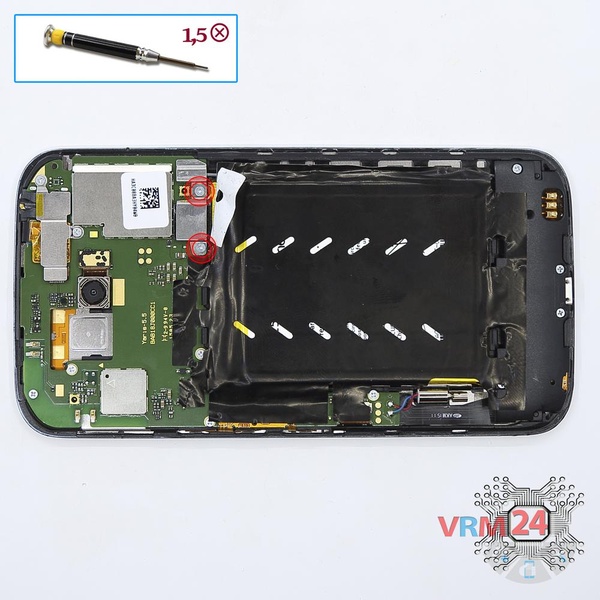

Étape 2.
Dévissez les vis
À l'aide d'un tournevis (Phillips 1.5 mm PH000), dévissez les 2 boulons fixant la barre de protection du connecteur de la batterie et du câble coaxial.

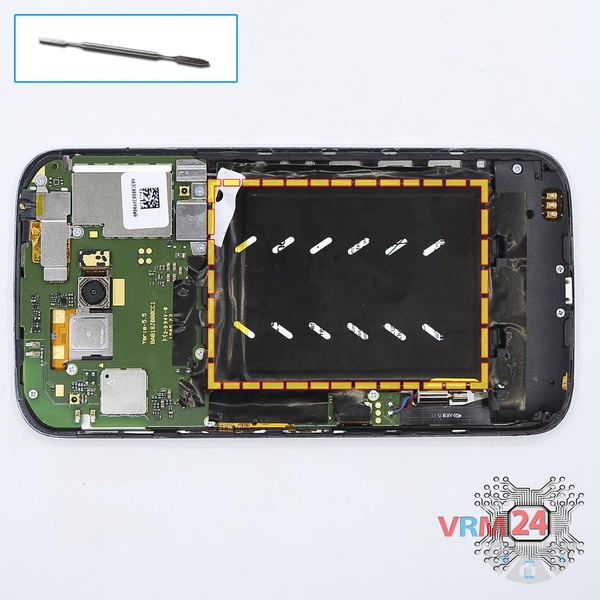

Étape 3.
Retirez la batterie
Débranchez le connecteur sur la carte mère et retirez la batterie.

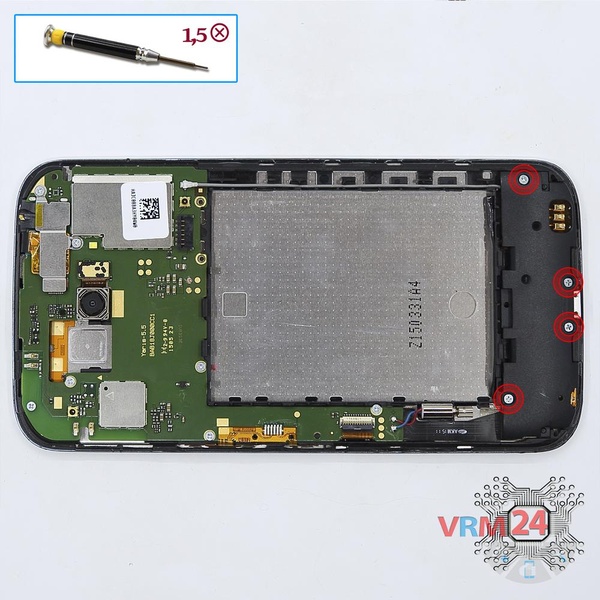

Étape 4.
Dévissez les vis
À l'aide d'un tournevis (Phillips 1.5 mm PH000), dévissez 4 boulons dans la partie inférieure.

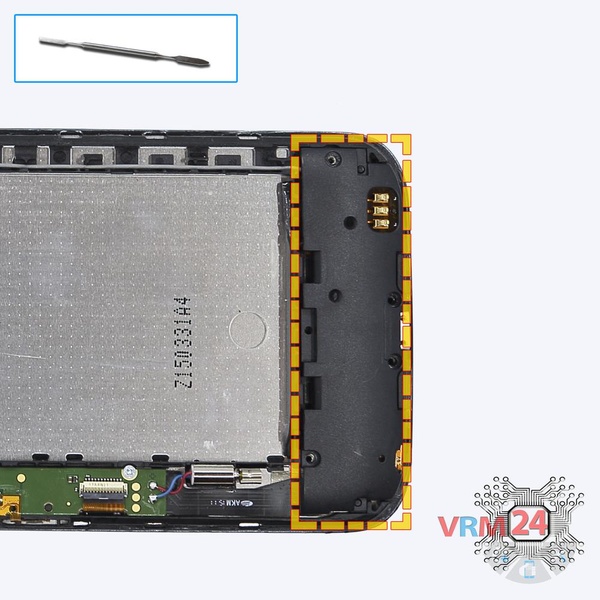

Étape 5.
Déconnectez les connecteurs
Faites levier & retirez la partie inférieure. Débranchez les connecteurs et retirez le câble coaxial.

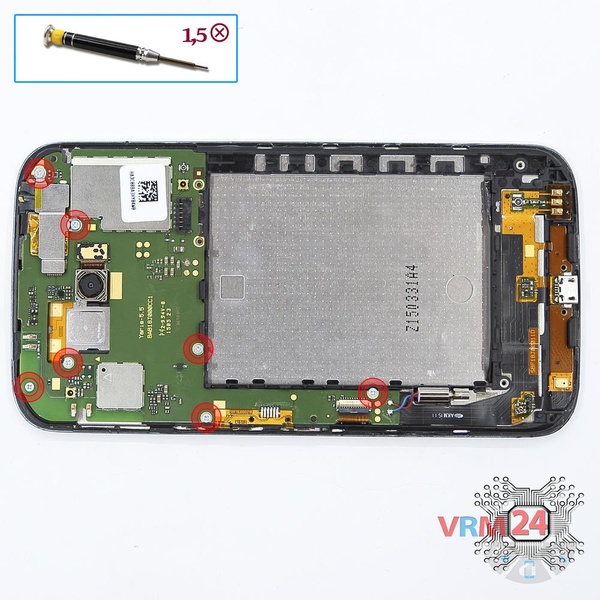

Étape 6.
Retirez le support
À l'aide d'un tournevis (Phillips 1.5 mm PH000), dévissez les 7 boulons sur la carte mère et retirez le support de barre qui fixe un connecteur et le connecteur du casque.

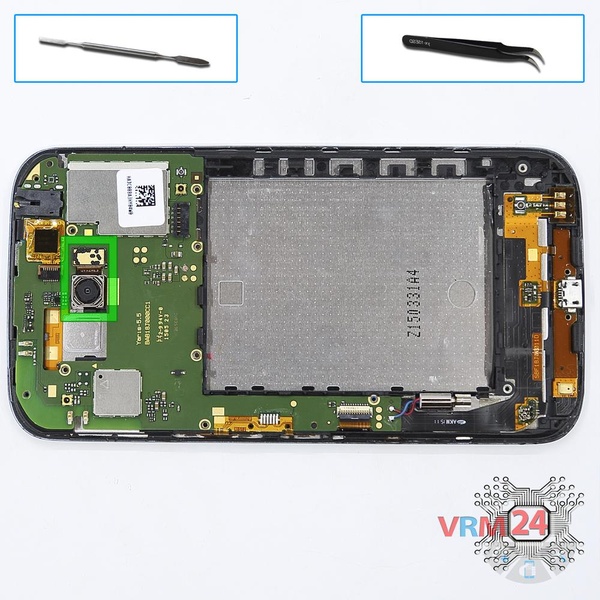

Étape 7.
Retirez la caméra arrière
Débranchez le connecteur sur la carte mère et retirez la caméra principale.

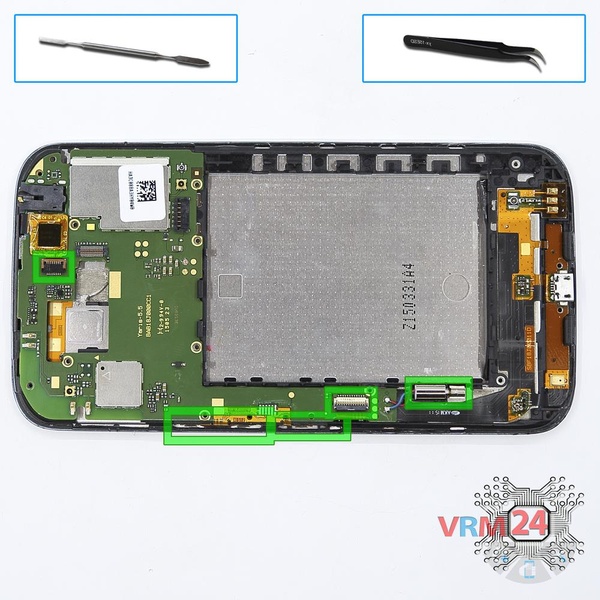

Étape 8.
Retirez le moteur de vibration
Débranchez les connecteurs sur la carte mère et retirez le vibreur et un FFC (câble plat flexible) des boutons de volume et d'alimentation.

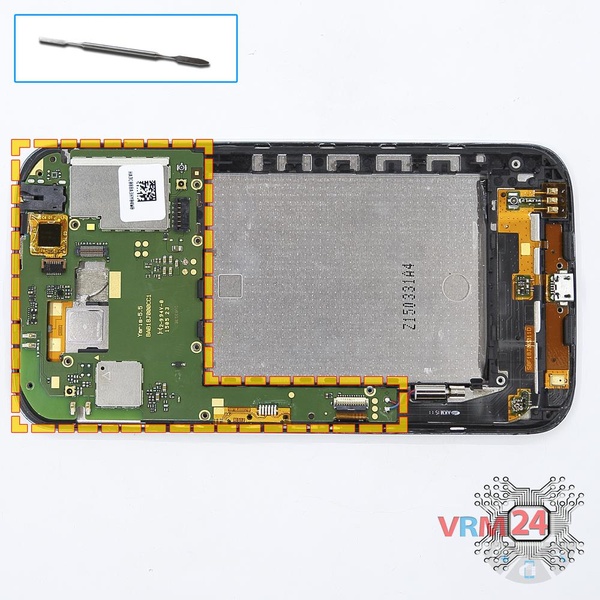

Étape 9.
Retirez la carte mère
Retirez la carte mère.

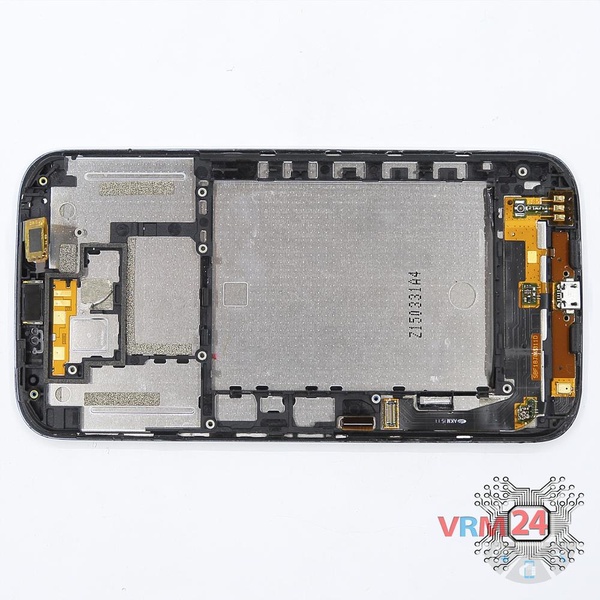

Étape 10.
Dans le cadre de l'écran est resté
Pièces dans le châssis du module d'affichage.
