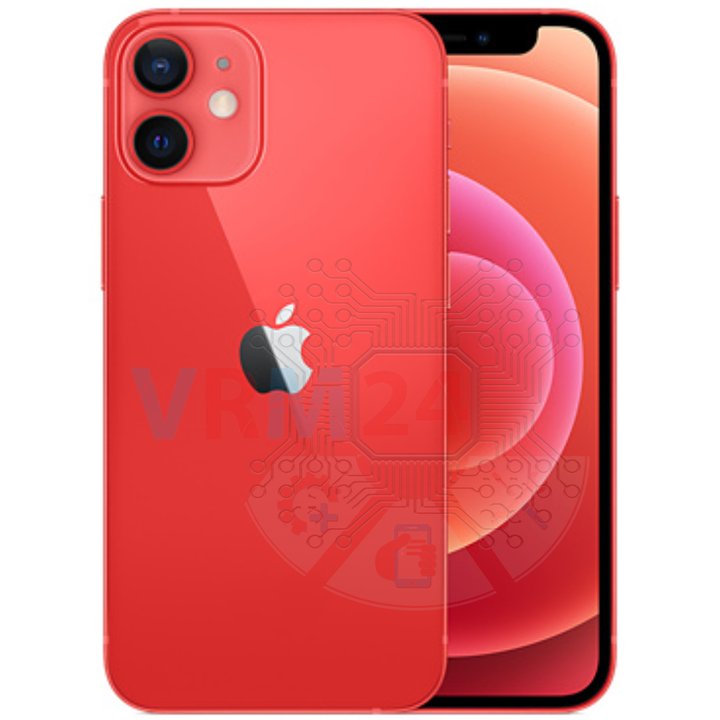

Démontage/Réparation de l'appareil mobile Apple iPhone 12 mini (iPhone 12 mini A2176 A2398 A2399 A2400) avec la description de chaque étape et l'ensemble d'outils requis.

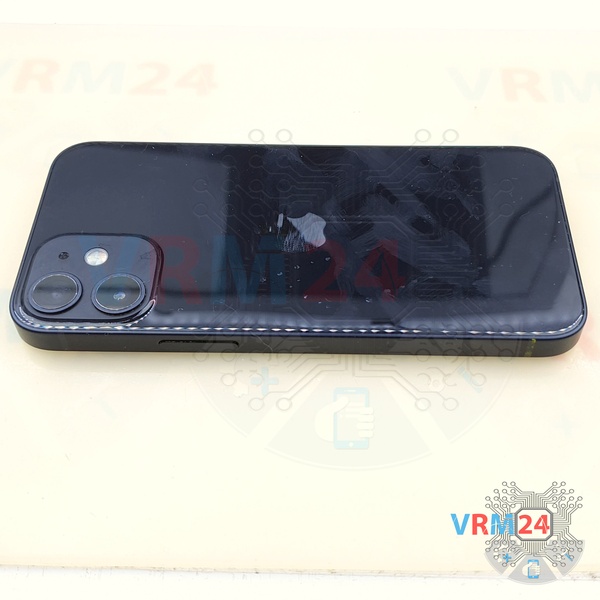

⚠ Avant de démonter, n'oubliez pas d'éteindre votre téléphone.

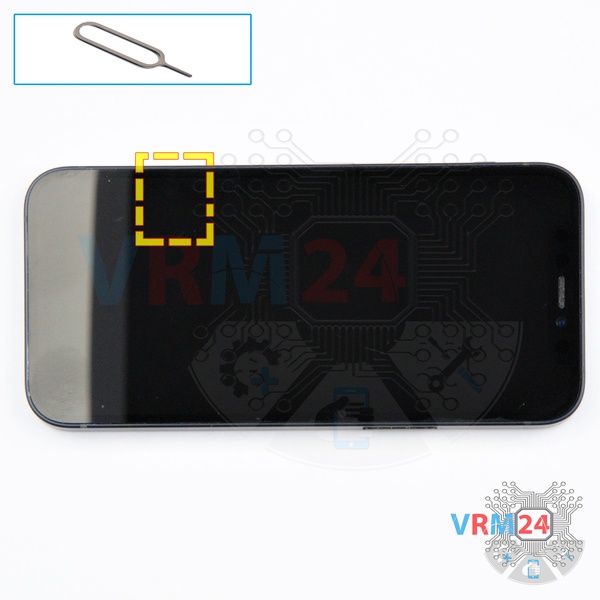

Utilisez l'outil d'éjection (aussi appelé aiguille) ou un trombone. Poussez la pointe à fond dans le trou jusqu'à ce que le tiroir s'éjecte, puis retirez le tiroir.

⚠️ Attention ! L'outil doit être inséré dans un trou sur le bord du boîtier du téléphone. N'appuyez pas trop fort. Cela pourrait casser le mécanisme d'éjection du tiroir.

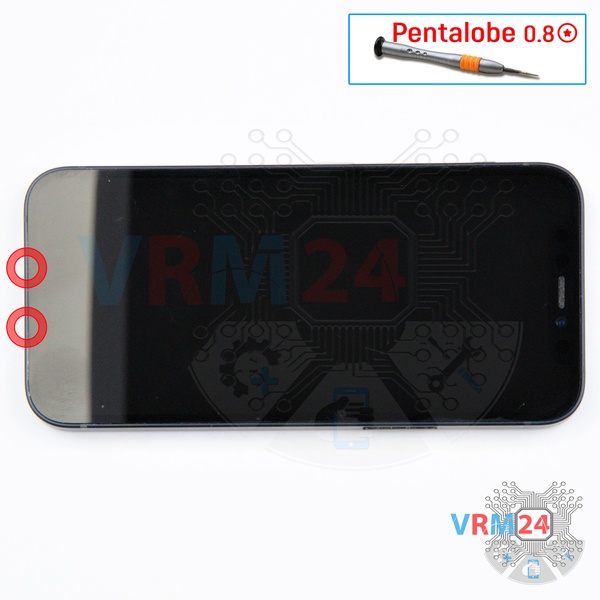

À l'aide d'un tournevis (étoile de précision 0.8 mm alias Pentalobe), dévissez 2 vis à l'extrémité du téléphone.

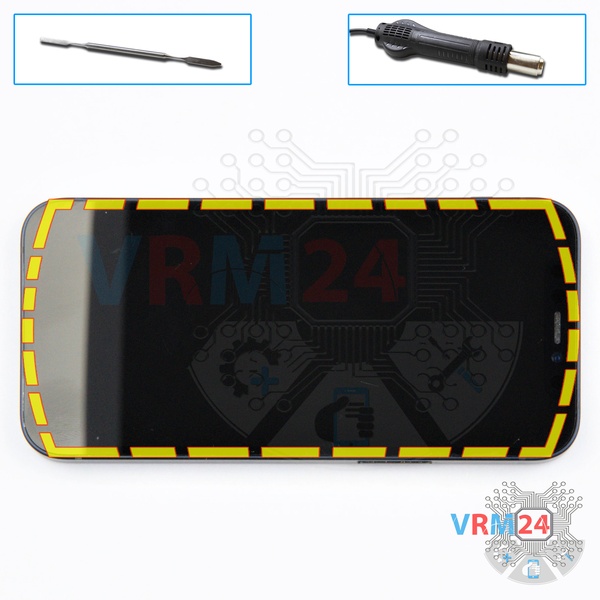

⚠️ Attention ! Le démontage a une difficulté maximale de 3 car le processus commence par le démontage du module d'affichage. Si vous n'avez pas d'expérience ou n'êtes pas sûr de vos compétences, nous vous recommandons vivement de contacter un centre de service spécialisé.

Nous recommandons d'utiliser un dispositif de chauffage spécial tel qu'une machine à séparer, un pistolet thermique ou un tapis chauffant. Cela simplifiera le processus. Vous pouvez utiliser un sèche-cheveux domestique, mais vous devrez fabriquer une buse à la main ou en avoir une adaptée dans le kit pour chauffer doucement et concentrer le flux de chaleur au bon endroit.

ℹ️️ La surface du module d'affichage doit être chauffée pour ramollir l'adhésif en dessous. La température de chauffage approximative est de 50° C / 125° F.

Utilisez un film plastique fin ou un médiator pour la séparation. Pour faciliter le processus, vous pouvez utiliser de l'alcool isopropylique. Il est souvent plus difficile de passer l'outil entre les pièces à séparer. Choisissez le bord le plus éloigné des câbles FFC ou des boutons.

N'utilisez pas de levier ou de force pour la séparation qui pourrait endommager les éléments à l'intérieur.

Le processus peut être vu dans notre vidéo entièrement ainsi qu'en détail, à la fin des instructions.

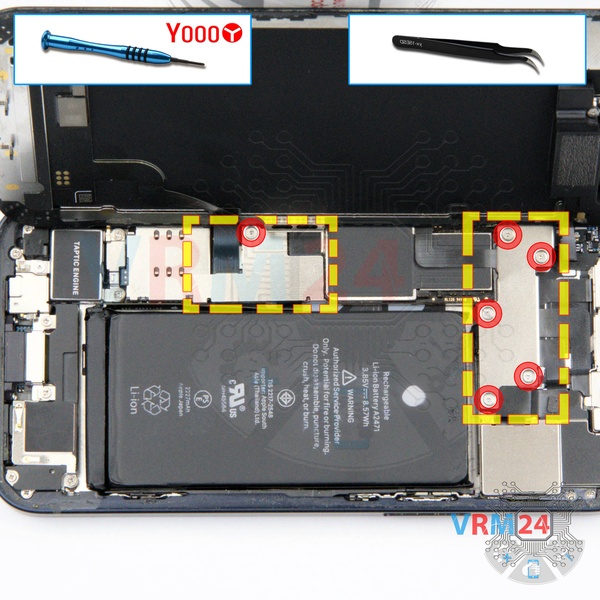

À l'aide d'un tournevis (Tri-point, Tri-wing 2.0 mm Y000), dévissez 6 vis et retirez les supports fixant les connecteurs.

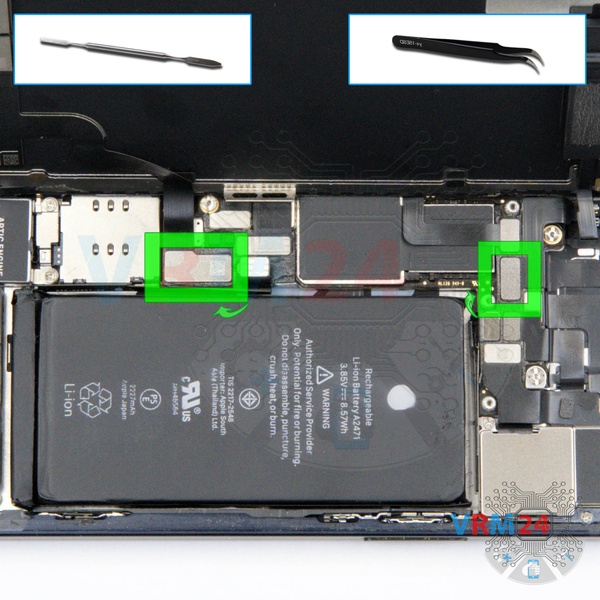

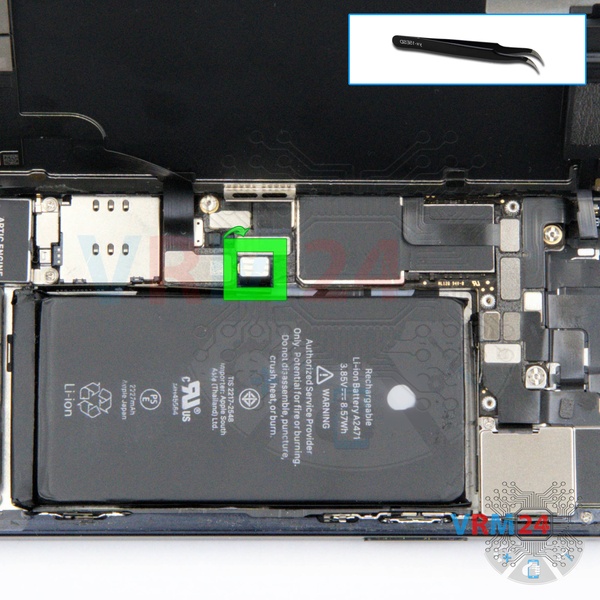

Déconnectez le connecteur de la batterie dès que possible.

ℹ️️ Le modèle Apple iPhone 12 mini a une batterie A2471 d'une capacité de 2227 mAh (aussi appelée batterie rechargeable).

⚠️ Il est fortement recommandé de déconnecter le connecteur pour éviter d'éventuels courts-circuits pendant le démontage. De plus, essayez de ne pas utiliser d'outil métallique pour déconnecter le connecteur de la batterie rechargeable ou faites-le avec précaution.

Faites levier sur les connecteurs et retirez le module d'affichage.

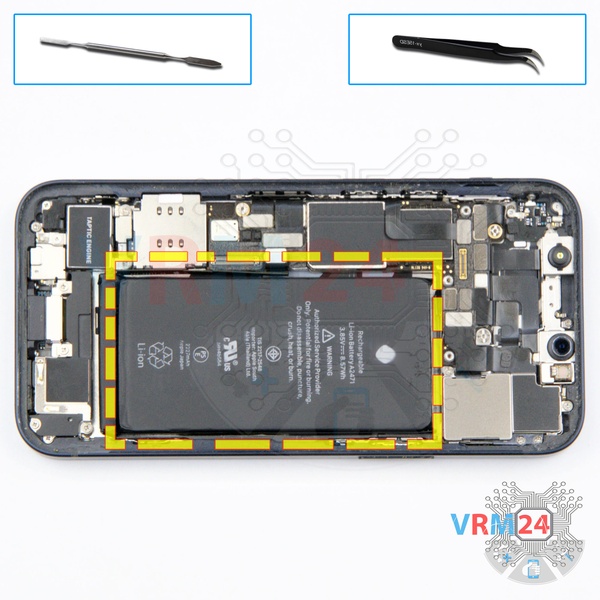

Il n'y a qu'une seule façon de retirer la batterie : tirer sur les languettes pour enlever les bandes adhésives. Si les languettes sont coupées à cause du dessèchement des bandes adhésives, nous devons utiliser de l'alcool isopropylique pour ramollir l'adhésif et une feuille plastique pour séparer la batterie.

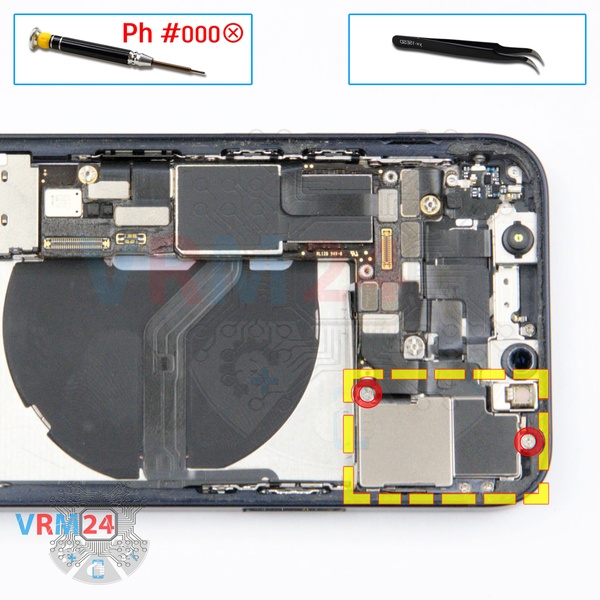

À l'aide d'un tournevis (Phillips 1.5 mm PH000), dévissez deux vis et retirez le support fixant les caméras arrière.

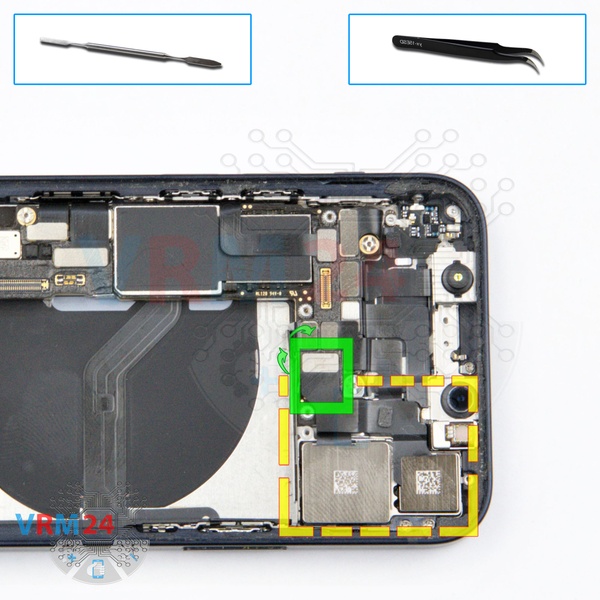

Soulevez les connecteurs et retirez l'ensemble des deux caméras arrière.

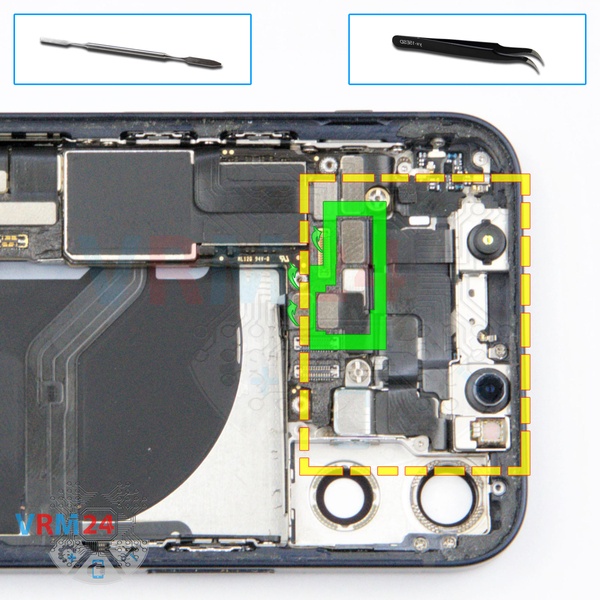

Débranchez les connecteurs et retirez l'ensemble de la caméra frontale (selfie) et Face ID.

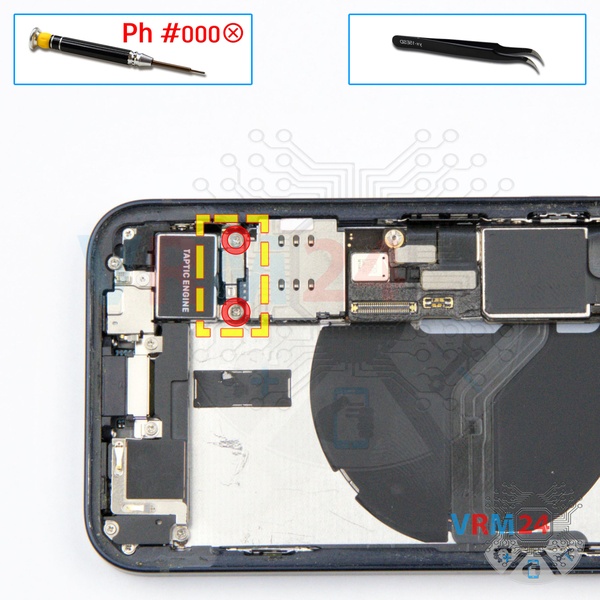

À l'aide d'un tournevis (Phillips 1.5 mm PH000), dévissez deux vis et retirez le support.

À l'aide d'un tournevis Tri-point, Tri-wing 2.0 mm, Y000 ; Philips iPhone 2.5 mm dévissez trois vis.

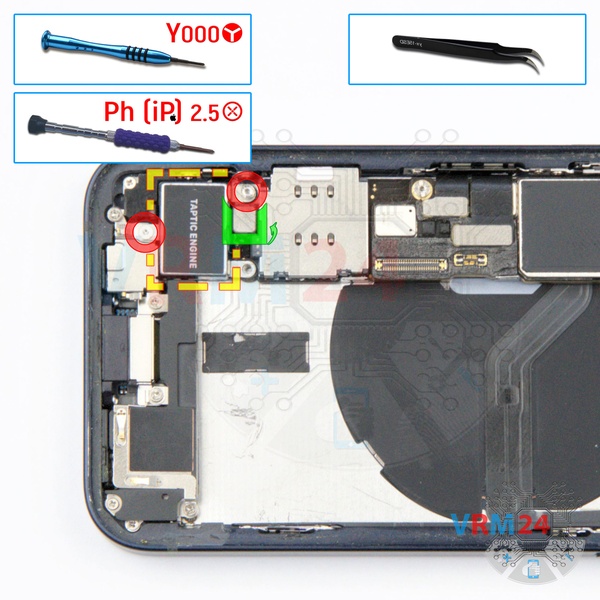

Déconnectez le connecteur. Retirez le moteur taptique (aussi appelé moteur de vibration).

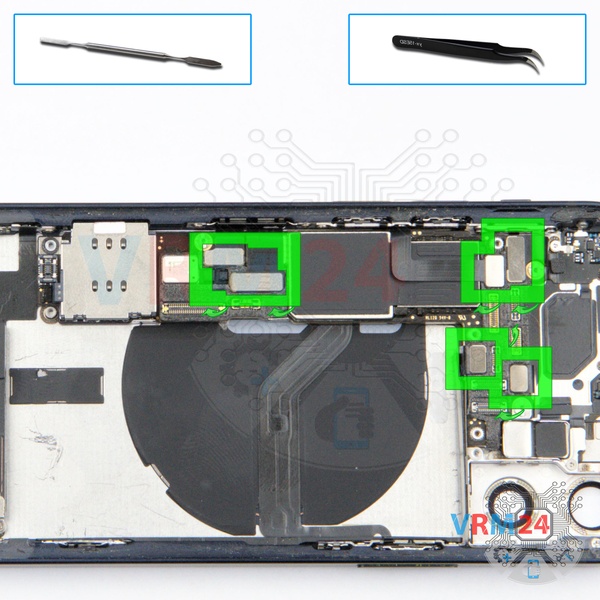

Déconnectez les connecteurs.

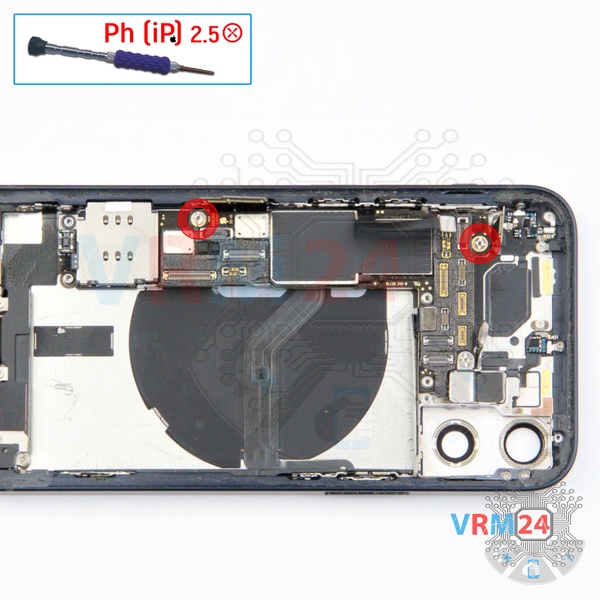

À l'aide d'un tournevis (Phillips iPhone 2.5 mm tournevis à barillet), dévissez deux vis à barillet.

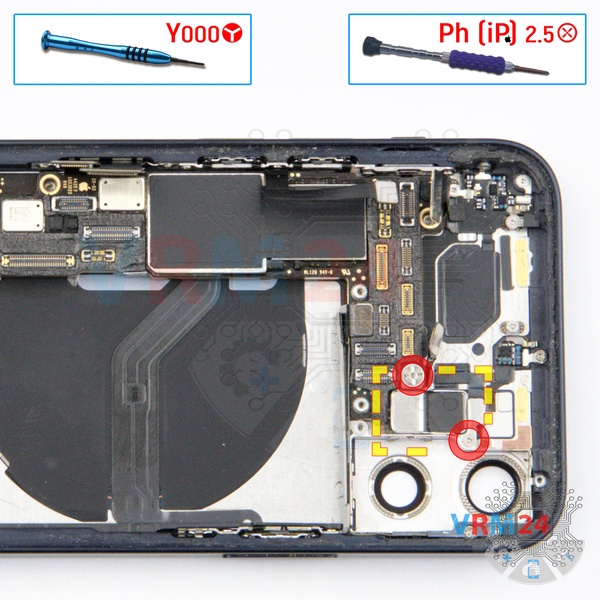

À l'aide des tournevis Tri-point, Tri-wing 2.0mm, Y000 ; Philips iPhone 2.5 mm dévissez deux vis et retirez le support.

N'oubliez pas de repousser le poussoir d'éjection de la carte. Parce qu'il attrapera le côté du boîtier et retiendra la carte mère.

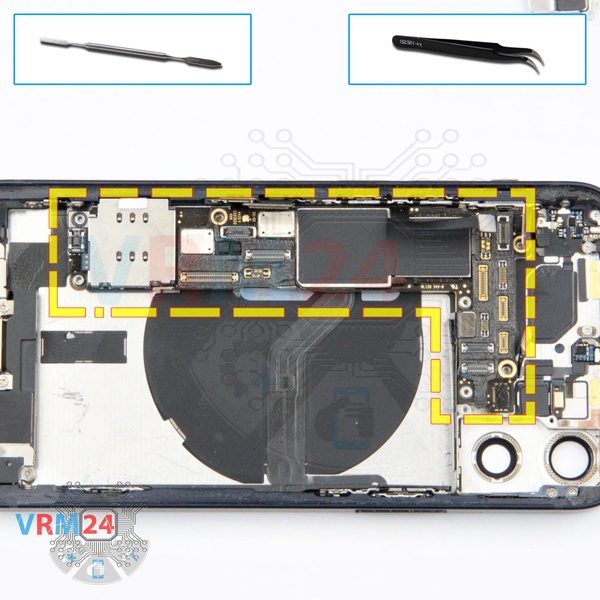

Retirez soigneusement la carte de circuit imprimé. Il n'est pas nécessaire d'utiliser un levier ou d'essayer d'atteindre la carte par la force. Assurez-vous que rien ne gêne ou ne retient la carte.

⚠️ Ne pliez pas la carte de circuit imprimé lors de son retrait et ne poussez pas d'outils en dessous. À votre insu, vous pouvez endommager des composants ou des câbles à l'intérieur.

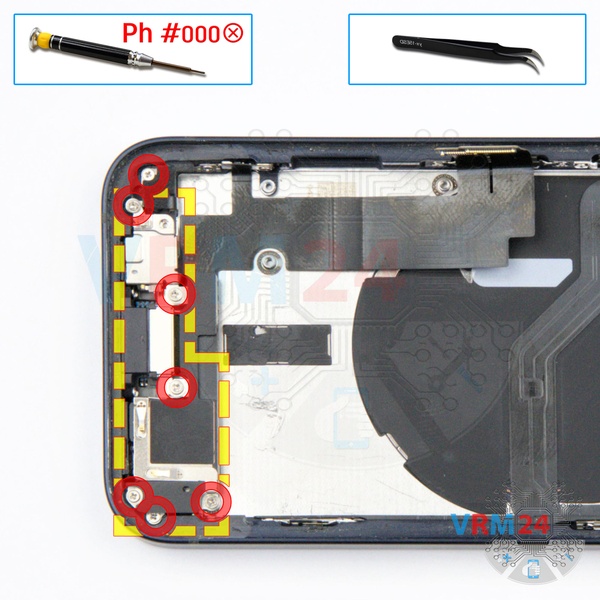

À l'aide des tournevis Philips 1.5 mm PH000 dévissez sept vis. Retirez le haut-parleur et un support.

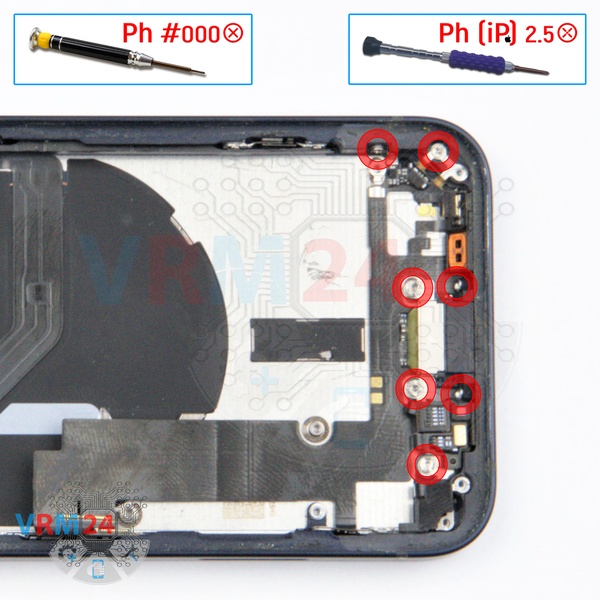

À l'aide des tournevis Philips iPhone 2.5 mm ; Philips 1.5 mm #000 dévissez sept vis.

ℹ️️️ Assurez-vous de noter l'emplacement des vis avant le démontage. Lors du remontage de l'appareil, visser une vis au mauvais endroit peut endommager l'appareil ou l'une de ses pièces. Pour éviter tout dommage, les vis retirées et les pièces individuelles (telles que les joints ou les supports) doivent être disposées dans l'ordre approprié, ou les vis et leurs trous dans le téléphone doivent être marqués avec des marqueurs de couleur.

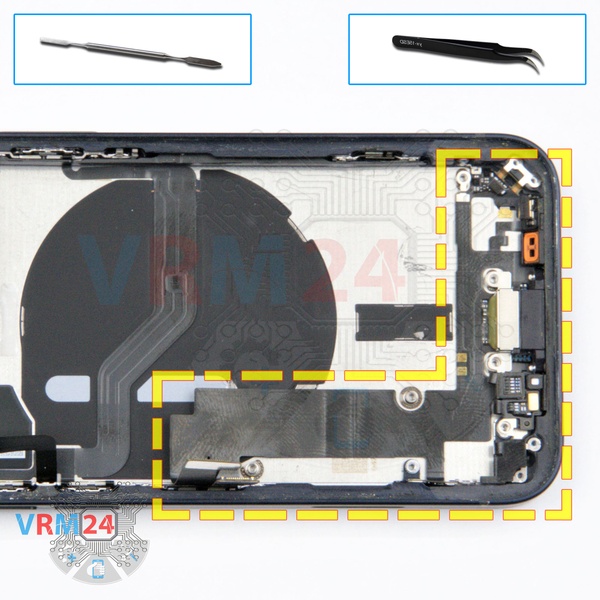

Décollez et retirez le câble plat avec le port Lightning et les microphones.

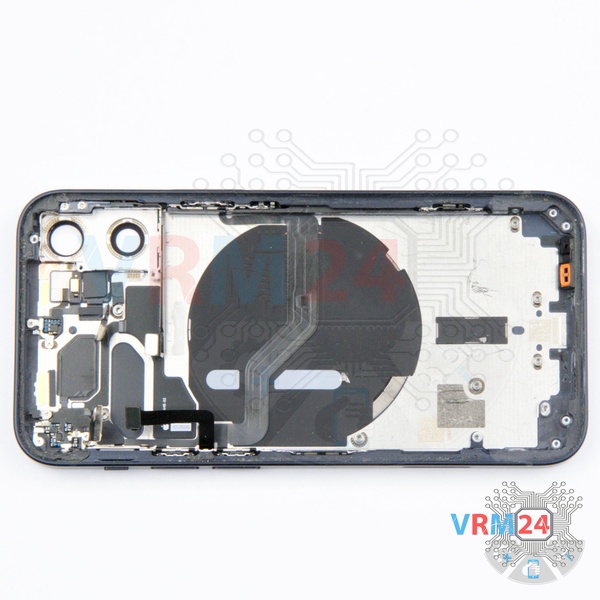

ℹ️️ Dans le boîtier.
