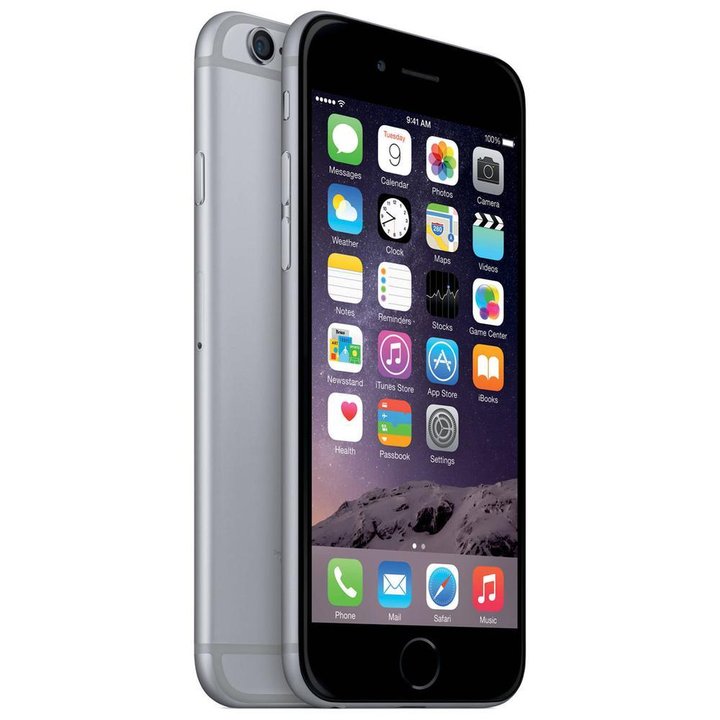

Démontage/Réparation de l'appareil mobile Apple iPhone 6 (iPhone 6 A1549, A1586, A1589, A1522, A1524, A1593) avec la description de chaque étape et l'ensemble d'outils requis.

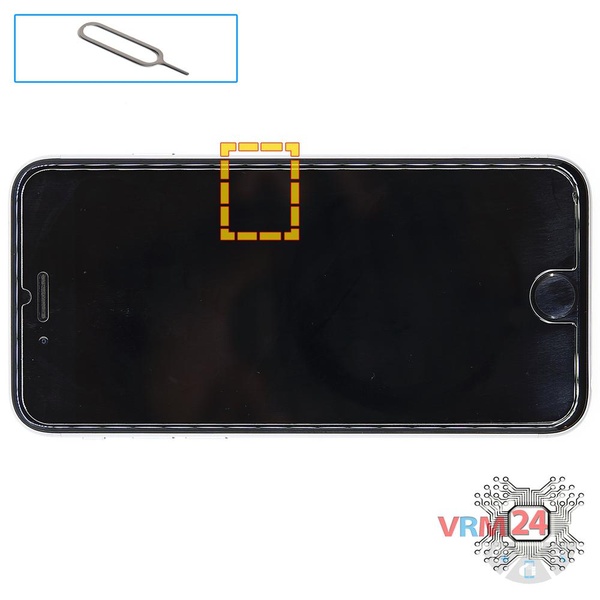

À l'aide de l'outil clé, ouvrez le tiroir de carte SIM et retirez-le.

⚠ Avertissement !

Ne poussez pas trop fort, cela pourrait causer des dommages.

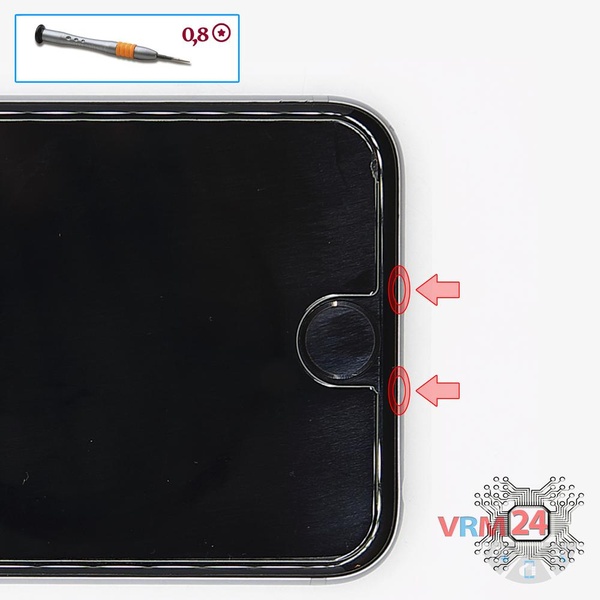

À l'aide d'un tournevis (Star Shape 0.8mm Pentalobe), dévissez les 2 vis à l'extrémité du téléphone.

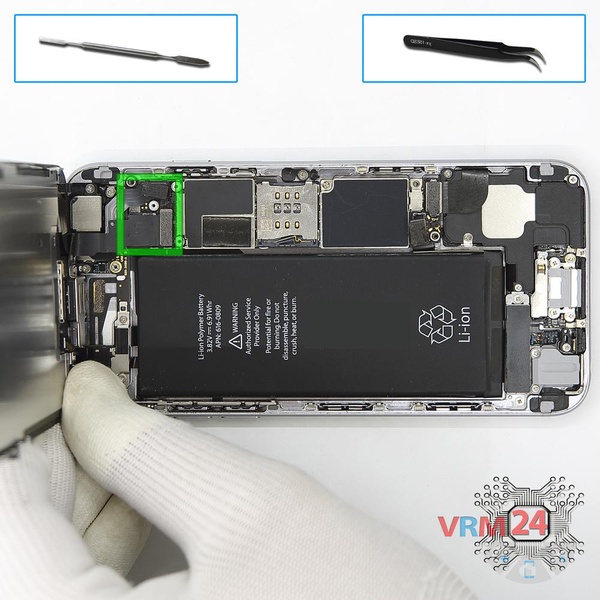

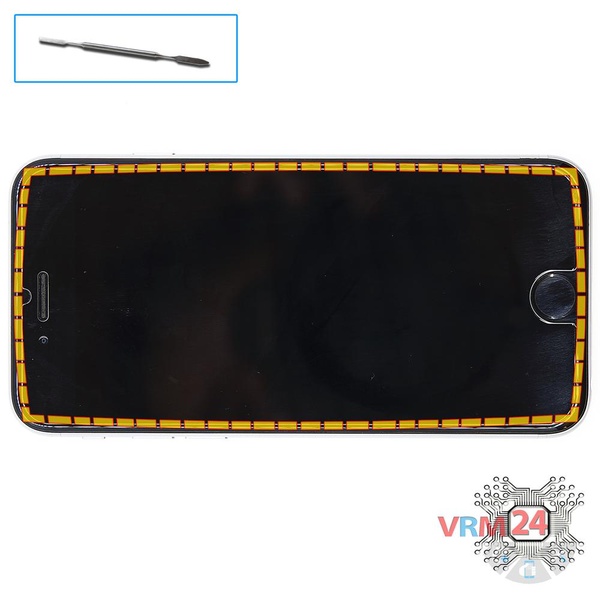

Soulevez l'écran.

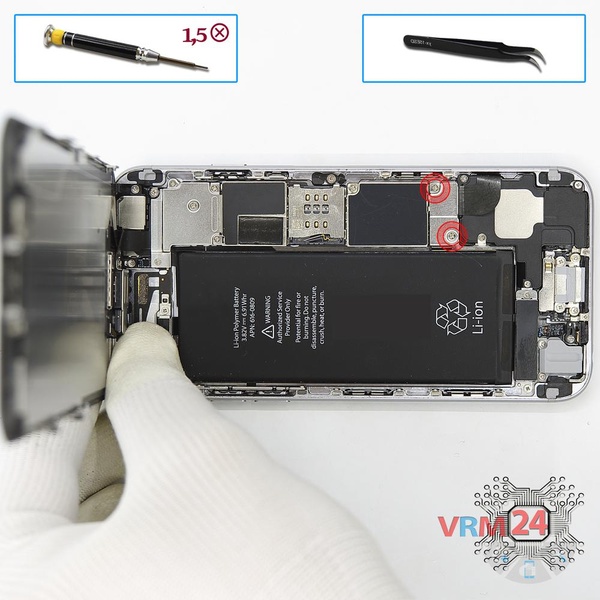

À l'aide d'un tournevis (cruciforme 1.5 mm PH000), dévissez 2 vis et retirez le support qui maintient les connecteurs.

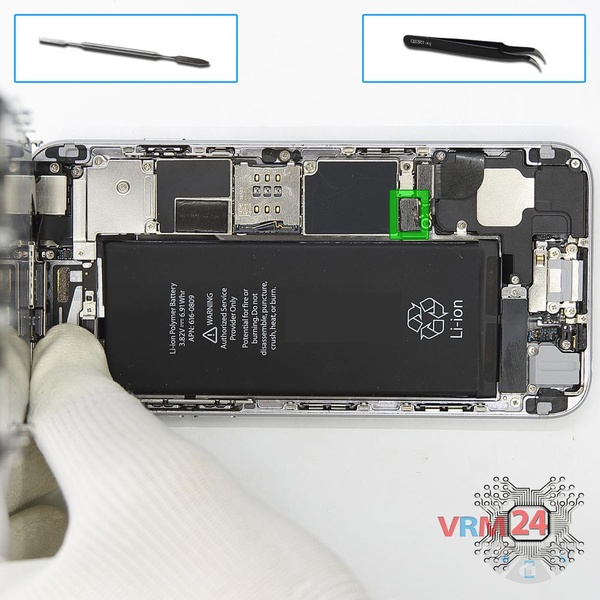

Débranchez le connecteur de la batterie.

⚠ Avertissement !

Nous recommandons fortement de débrancher le connecteur pour éviter un éventuel court-circuit lors du démontage.

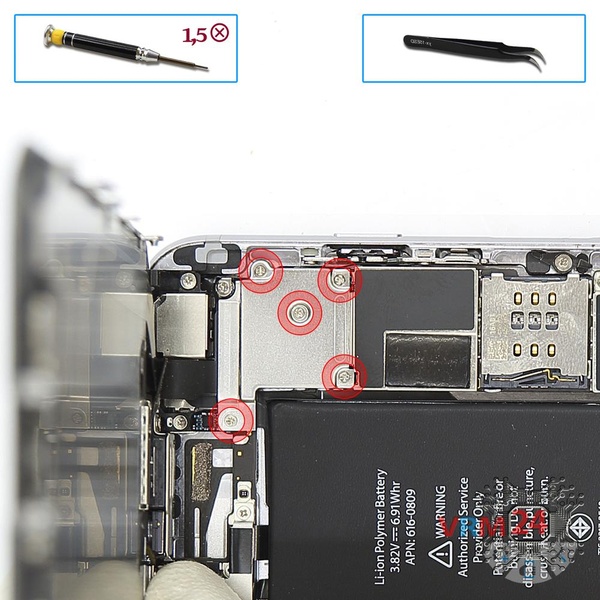

À l'aide d'un tournevis (cruciforme 1.5 mm PH000), dévissez 5 vis et retirez le support qui maintient les connecteurs.

Débranchez les connecteurs de la carte mère et retirez l'écran.

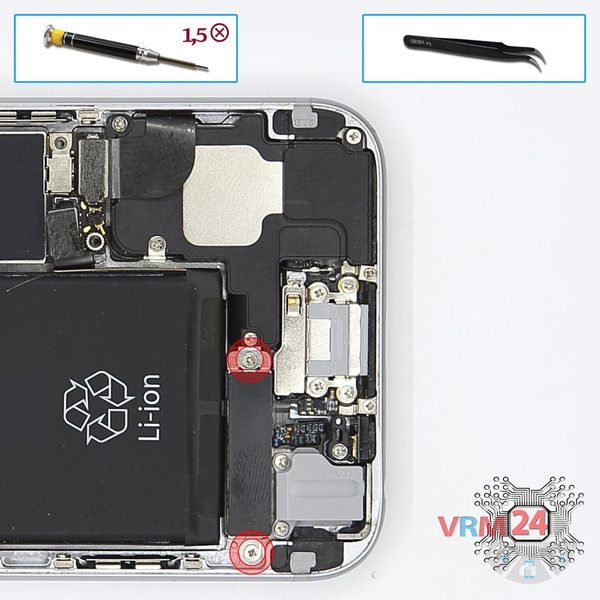

À l'aide d'un tournevis (Phillips 1.5 mm PH000), dévissez 2 boulons et retirez le vibreur.

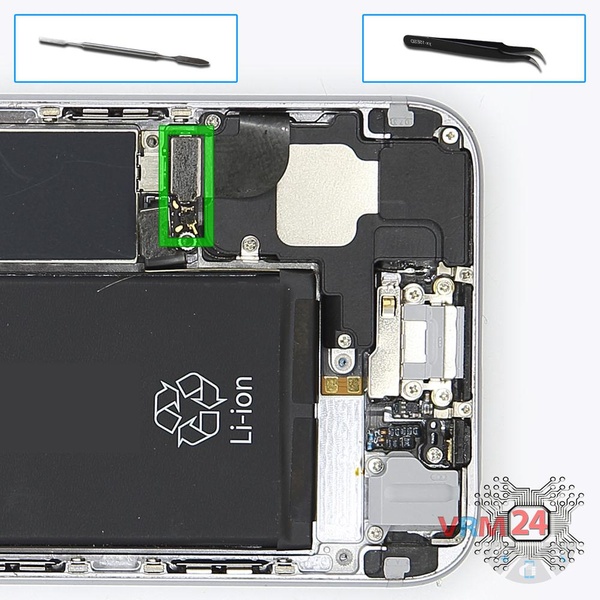

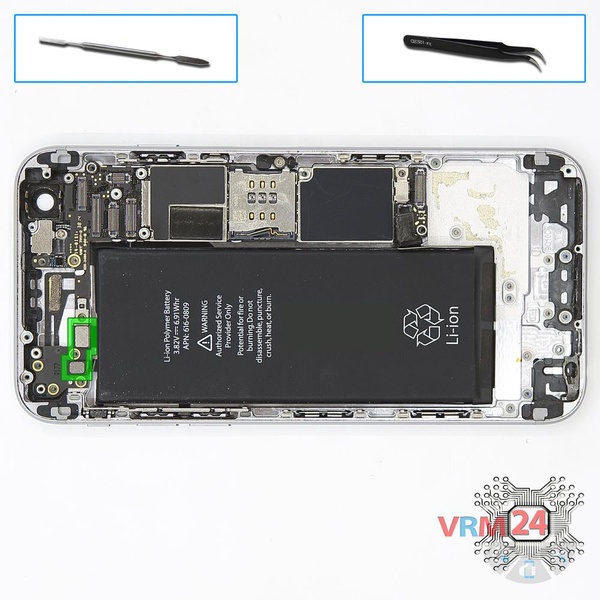

Débranchez les connecteurs sur la carte mère.

À l'aide d'un tournevis (Phillips 1.5 mm PH000), dévissez 2 boulons et retirez la pièce avec le haut-parleur (buzzer).

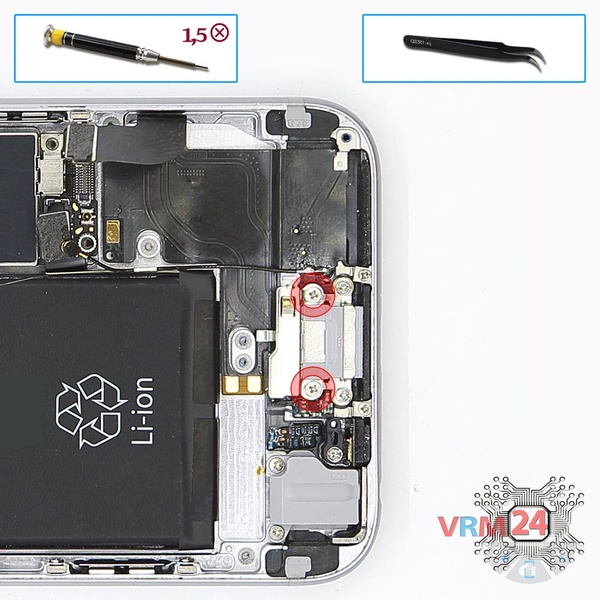

À l'aide d'un tournevis (Phillips 1.5 mm PH000), dévissez 2 boulons et retirez le support qui maintient le port lightning / de chargement.

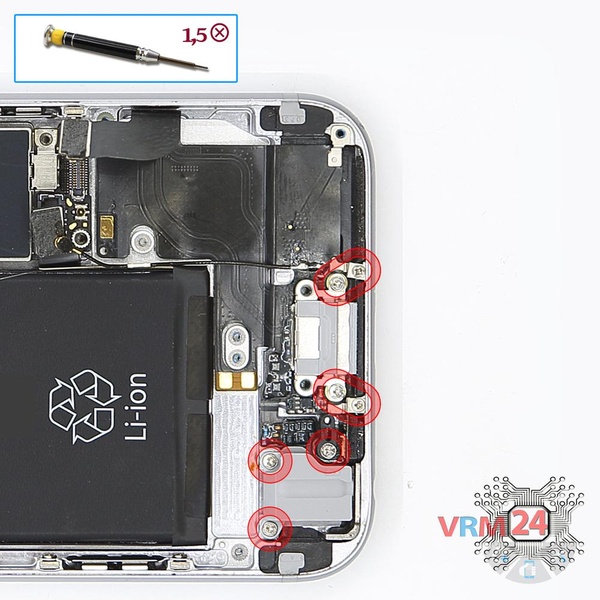

À l'aide d'un tournevis (Phillips 1.5 mm PH000), dévissez 7 vis.

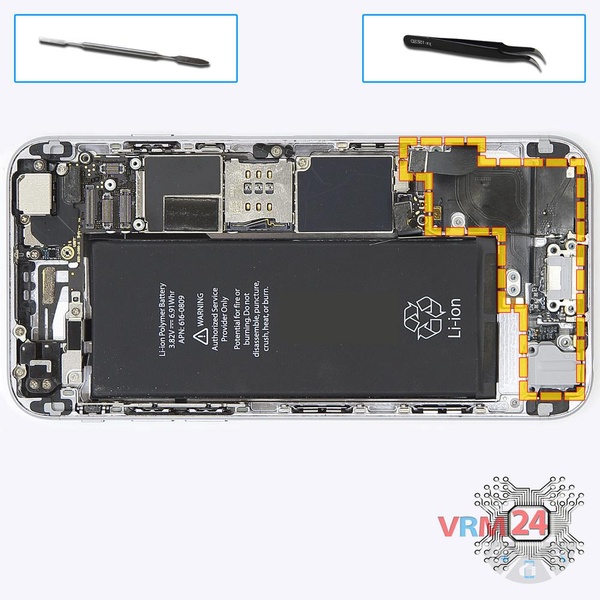

Débranchez la nappe flexible avec microphone, port lightning/de chargement et connecteur de casque.

À l'aide d'un tournevis (cruciforme 1.5 mm PH000), dévissez 2 vis et retirez le support qui maintient les connecteurs.

À l'aide d'un tournevis (Phillips 1.5 mm PH000), dévissez 5 boulons et retirez le support.

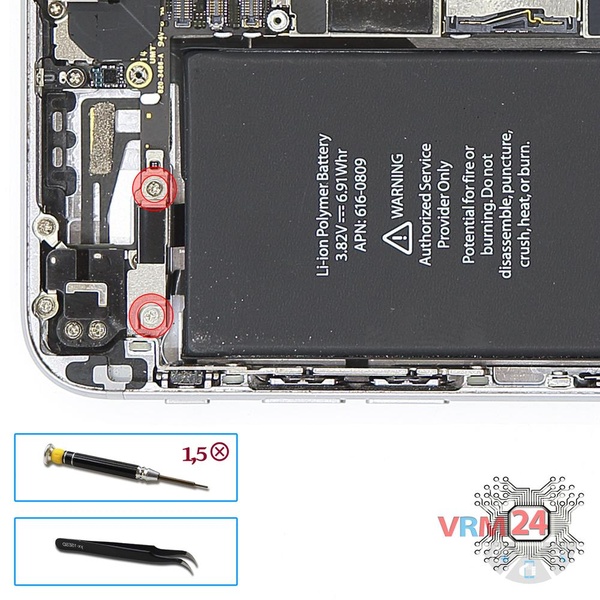

À l'aide d'un tournevis (cruciforme 1.5 mm PH000), dévissez 2 vis et retirez le support.

À l'aide d'un tournevis (Phillips 1.5 mm PH000), dévissez 2 boulons et retirez le support qui maintient la caméra.

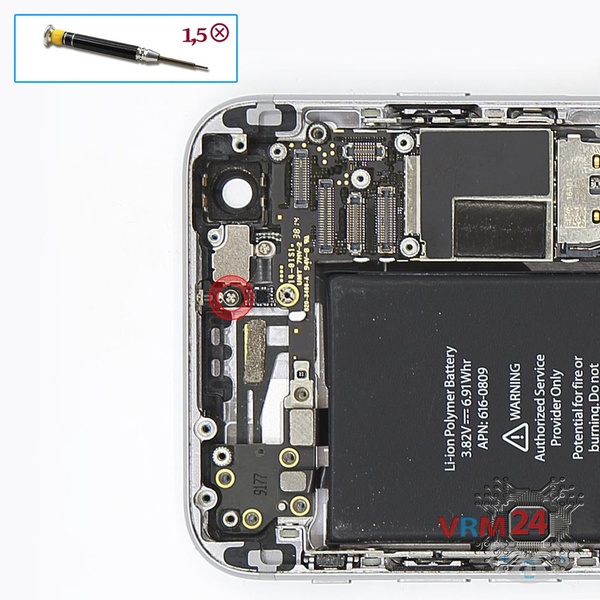

À l'aide d'un tournevis (Phillips 1.5 mm PH000), dévissez 1 boulon et retirez l'antenne NFC.

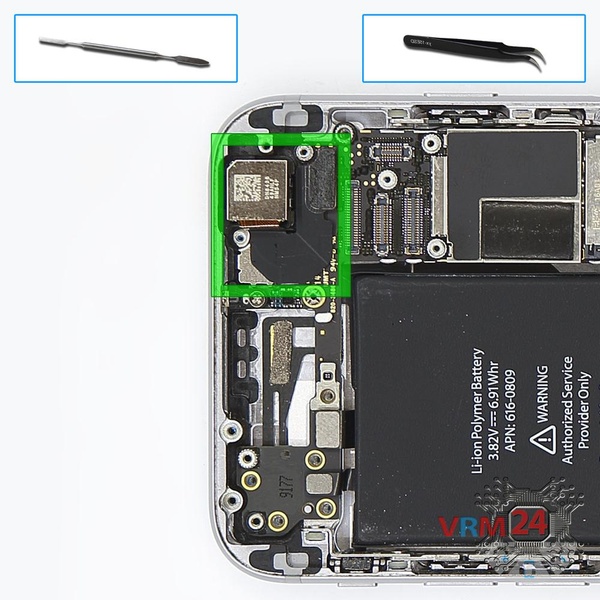

Débranchez le connecteur sur la carte mère et retirez la caméra principale.

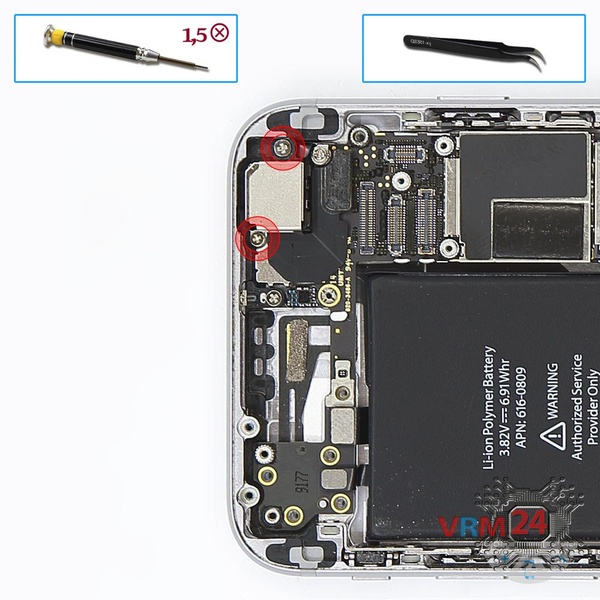

À l'aide d'un tournevis (cruciforme 1.5 mm PH000), dévissez 2 vis et retirez le support.

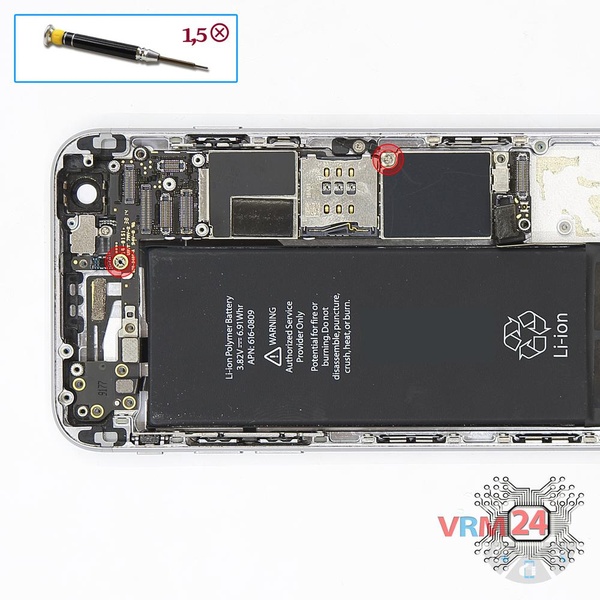

À l'aide d'un tournevis (Phillips 1.5 mm PH000), dévissez 2 vis dans la carte mère.

Débranchez les connecteurs sur la carte mère.

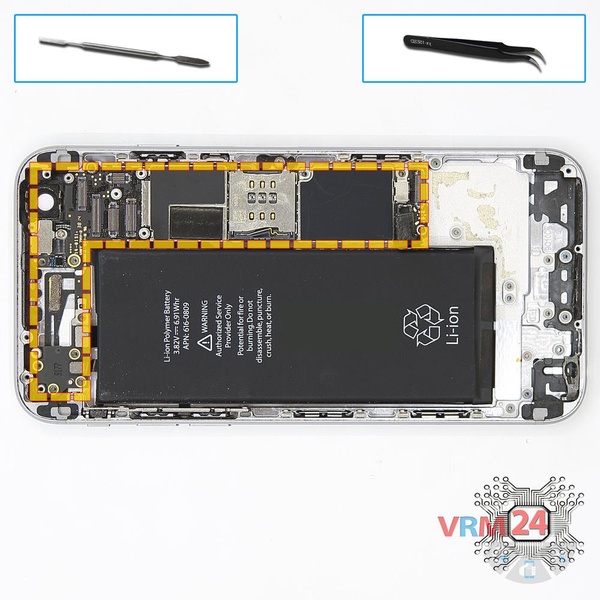

Retirez la carte mère.

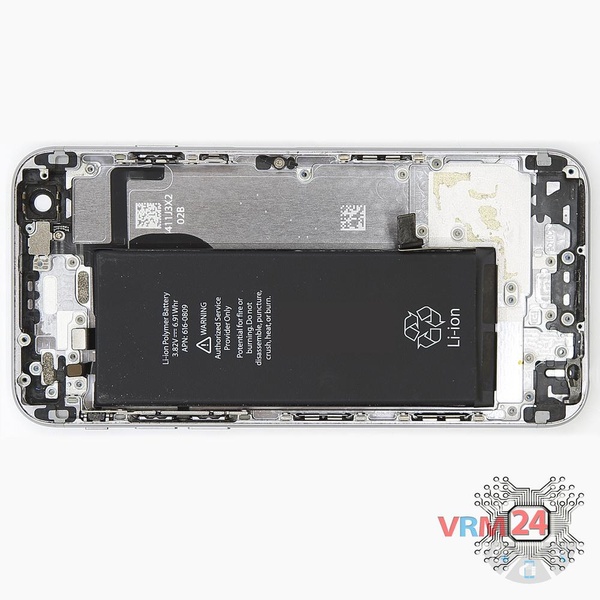

Pièces dans la coque arrière (boîtier).
