Outils recommandés

Tournevis Five-point P0.8 mm

Tournevis Phillips #000

Outil d'ouverture / Spudger

Pincettes

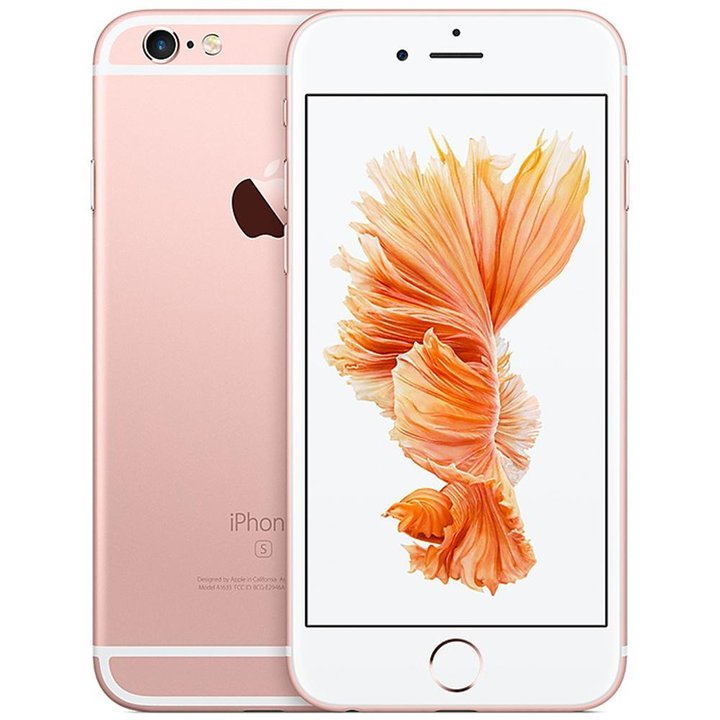

Démontage/Réparation de l'appareil mobile Apple iPhone 6S (iPhone 6S A1633, A1688, A1634, A1687) avec la description de chaque étape et l'ensemble d'outils requis.

14024

Vues

—

Questions

Vadim Popoff

Responsable du contenu / Auteur / Spécialiste du contenu

Spécialiste du contenu avec plus de 10 ans d’expérience dans le secteur des technologies.

Étape 1.

Retirez le tiroir

À l'aide de l'outil clé, ouvrez le tiroir de carte SIM et retirez-le.

⚠ Avertissement !

Ne poussez pas trop fort, cela pourrait causer des dommages.

Étape 2.

Dévissez les vis

À l'aide d'un tournevis (Star Shape 0.8mm Pentalobe), dévissez les 2 vis à l'extrémité du téléphone.

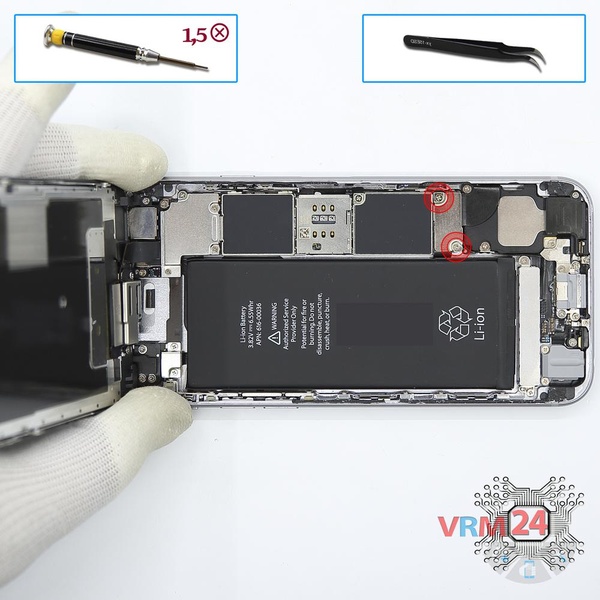

Étape 3.

Retirez le support

Soulevez l'écran & À l'aide d'un tournevis (cruciforme 1.5 mm PH000), dévissez 2 vis et retirez le support qui maintient les connecteurs.

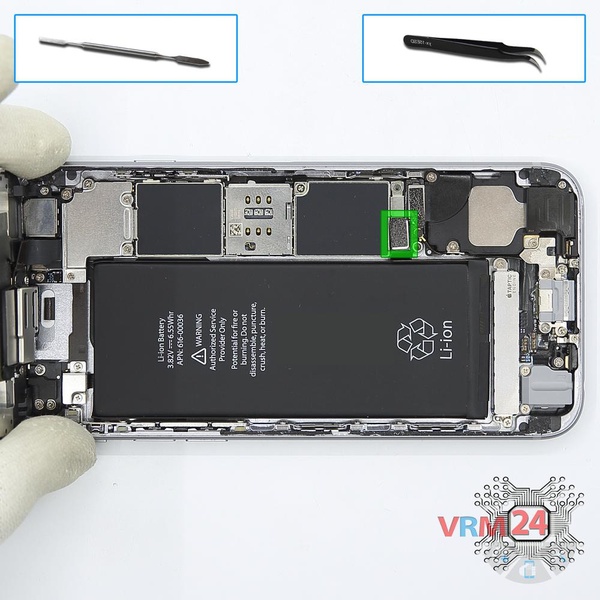

Étape 4.

Déconnectez le connecteur de la batterie

Débranchez le connecteur de la batterie.

⚠ Avertissement !

Nous recommandons fortement de débrancher le connecteur pour éviter un éventuel court-circuit lors du démontage.

Étape 5.

Retirez le support

À l'aide d'un tournevis (Phillips 1.5 mm PH000), dévissez 4 vis et retirez le support qui maintient les connecteurs.

Étape 6.

Ouvrez le module d'affichage

Déconnectez le connecteur sur la carte mère et retirez l'écran.

Étape 7.

Retirez le support

À l'aide d'un tournevis (cruciforme 1.5 mm PH000), dévissez 2 vis et retirez le support qui maintient les connecteurs.

Étape 8.

Retirez l'antenne

À l'aide d'un tournevis (cruciforme 1.5 mm PH000), dévissez 5 vis et retirez l'antenne Wi-Fi.

Étape 9.

Dévissez une vis

À l'aide d'un tournevis (cruciforme 1.5 mm PH000), dévissez 1 vis.

Étape 10.

Retirez le support

À l'aide d'un tournevis (cruciforme 1.5 mm PH000), dévissez 2 vis et retirez le support.

Étape 11.

Retirez le support

À l'aide d'un tournevis (cruciforme 1.5 mm PH000), dévissez 2 vis et retirez le support qui maintient la caméra.

Étape 12.

Retirez la caméra arrière

Débranchez le connecteur sur la carte mère et retirez la caméra principale.

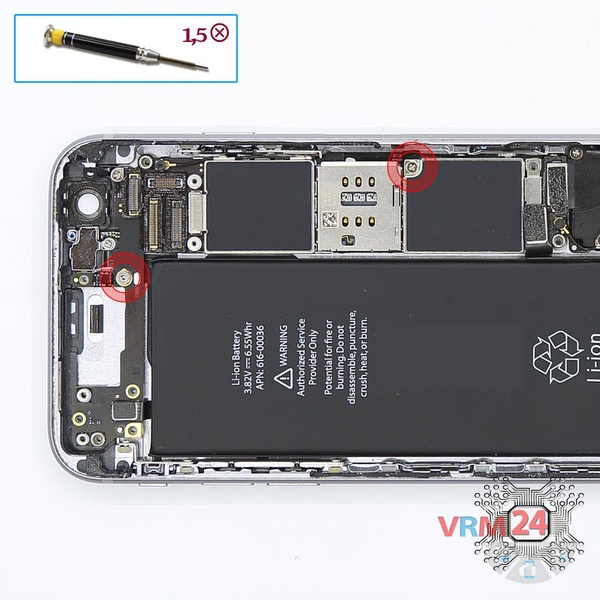

Étape 13.

Dévissez les vis

À l'aide d'un tournevis (Phillips 1.5 mm PH000), dévissez 2 vis dans la carte mère.

Étape 14.

Déconnectez les connecteurs

Débranchez les connecteurs sur la carte mère.

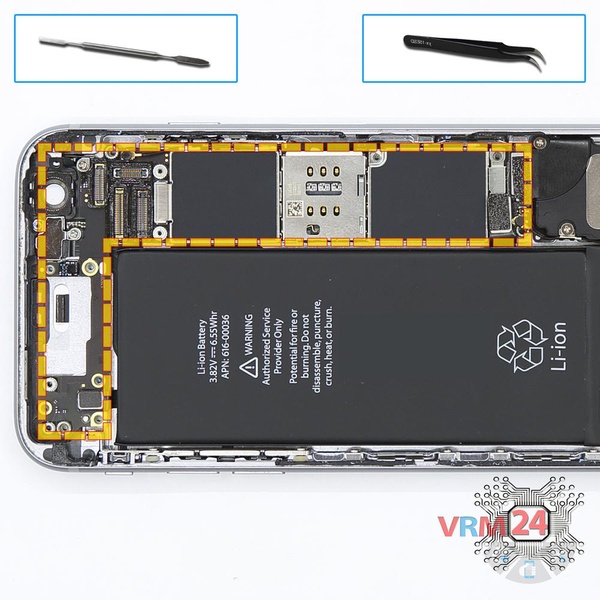

Étape 15.

Retirez la carte mère

Retirez la carte mère.

Étape 16.

Retirez le moteur de vibration

À l'aide d'un tournevis (cruciforme 1.5 mm PH000), dévissez 2 vis et retirez le vibreur.

Étape 17.

Dévissez les vis

À l'aide d'un tournevis (cruciforme 1.5 mm PH000), dévissez 5 vis.

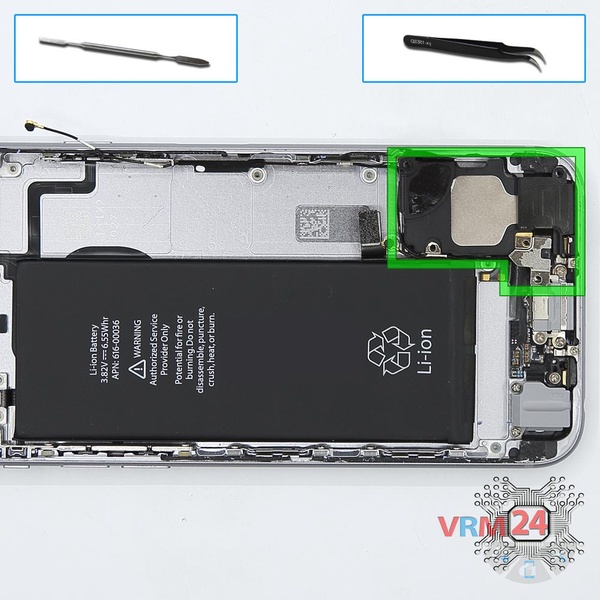

Étape 18.

Retirez le haut-parleur

Faites levier & retirez la pièce avec le haut-parleur (buzzer).

Étape 19.

Dévissez les vis

À l'aide d'un tournevis (cruciforme 1.5 mm PH000), dévissez 8 vis et retirez la pose.

Étape 20.

Retirez le port de charge

Retirez la nappe flexible avec un microphone, le port lightning\charge et la prise casque.

Étape 21.

Dans le boîtier est resté

Pièces dans la coque arrière (boîtier).

Evgenii Kuzmin

Ingénieur confirmé en maintenance et réparation

Le démontage\la réparation présente un niveau de difficulté difficile et prend environ 14 minutes. Ce guide convient à tous les modèles Apple iPhone 6S or iPhone 6S A1633, A1688, A1634, A1687 commercialisés dans différents pays.
