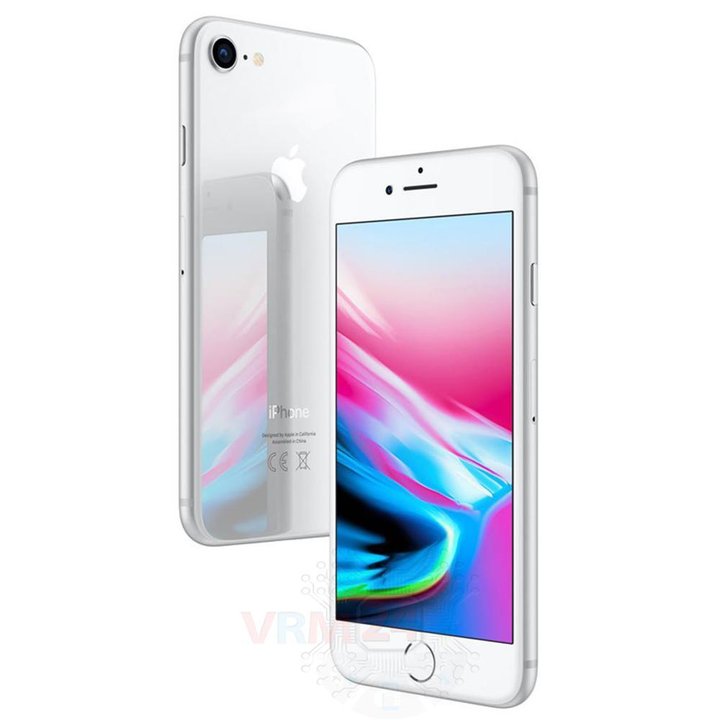

Démontage/Réparation de l'appareil mobile Apple iPhone 8 (iPhone 8 A1863, A1905, A1906) avec la description de chaque étape et l'ensemble d'outils requis.

29179

Vues

—

Questions

Vadim Popoff

Responsable du contenu / Auteur / Spécialiste du contenu

Spécialiste du contenu avec plus de 10 ans d’expérience dans le secteur des technologies.

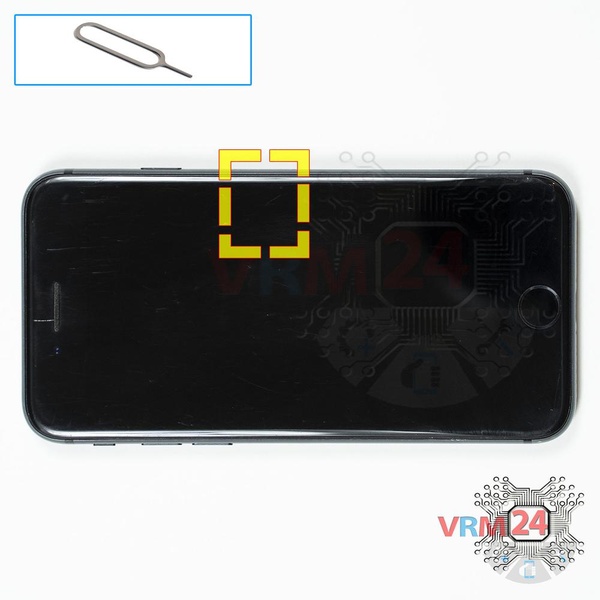

Étape 1.

Retirez le tiroir

À l'aide de l'outil clé, ouvrez le tiroir de carte SIM et retirez-le.

⚠ Avertissement !

N'appuyez pas trop fort, cela pourrait causer des dommages.

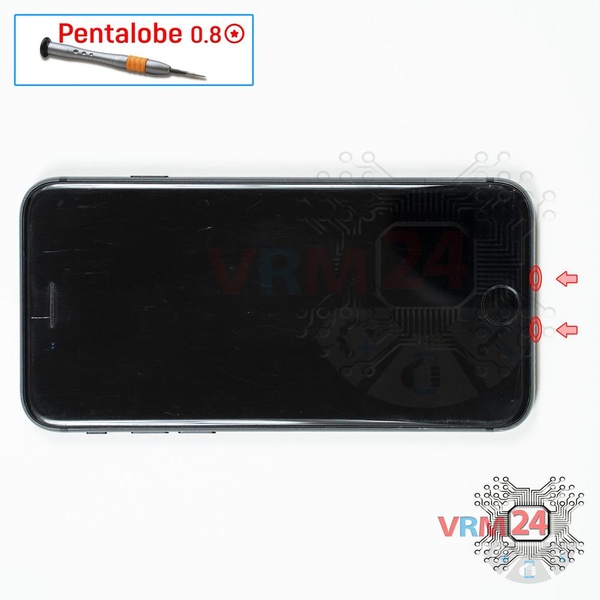

Étape 2.

Dévissez les vis

À l'aide d'un tournevis (Star Shape 0.8mm Pentalobe), dévissez 2 vis à l'extrémité du téléphone.

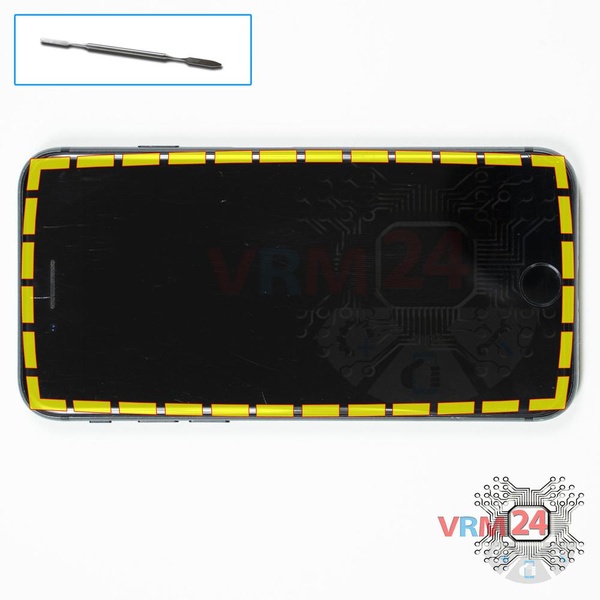

Étape 3.

Ouvrez le module d'affichage

Ouvrez le module d'affichage.

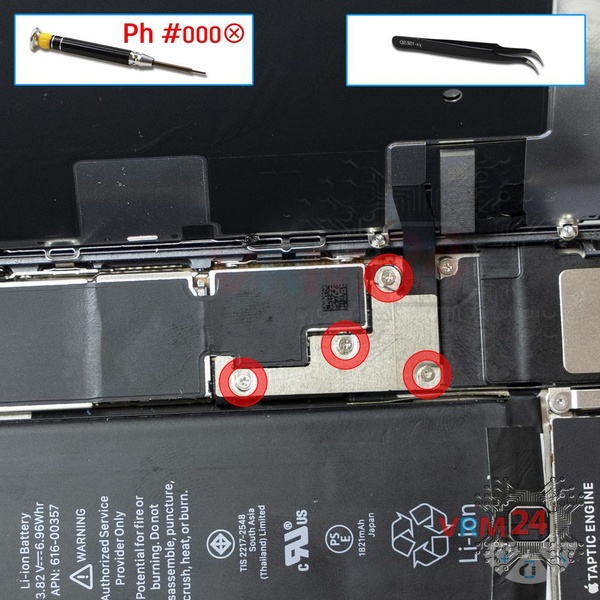

Étape 4.

Retirez le support

À l'aide d'un tournevis (Phillips 1.5 mm PH000), dévissez 4 vis et retirez le support maintenant les connecteurs.

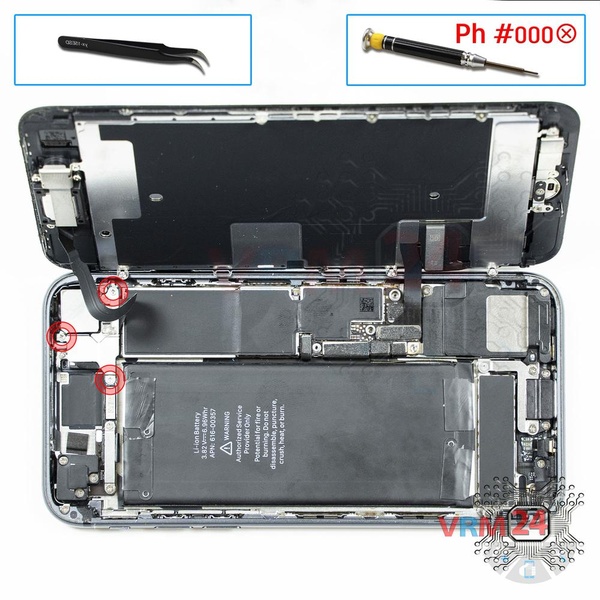

Étape 5.

Retirez le support

À l'aide d'un tournevis (Phillips 1.5 mm PH000), dévissez 3 vis et retirez le support maintenant les connecteurs.

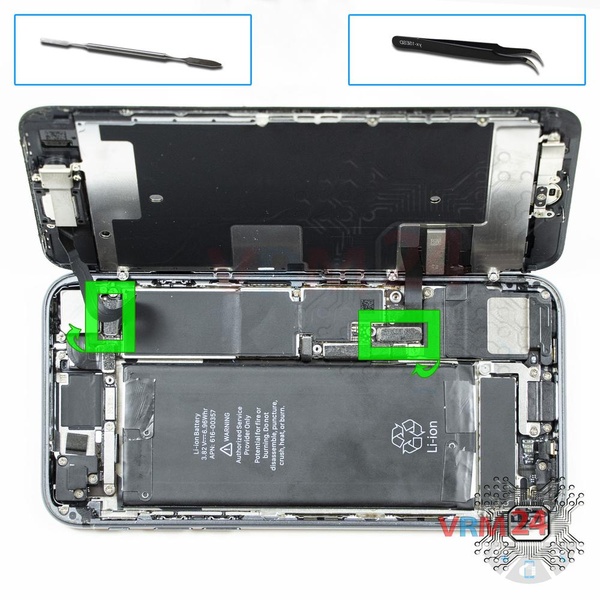

Étape 6.

Ouvrez le module d'affichage

Faites levier sur les connecteurs et retirez le module d'affichage.

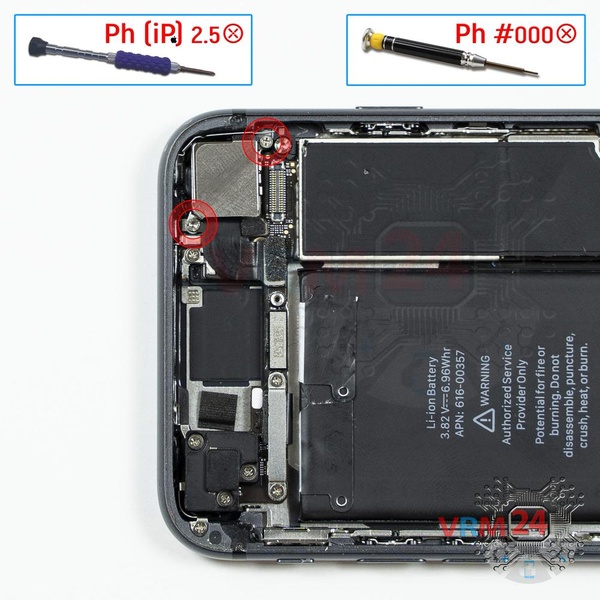

Étape 7.

Retirez le support

À l'aide d'un tournevis (Phillips 1.5 mm PH000) et (Phillips 2.5 mm iPhone), dévissez 2 vis et retirez le support maintenant les connecteurs.

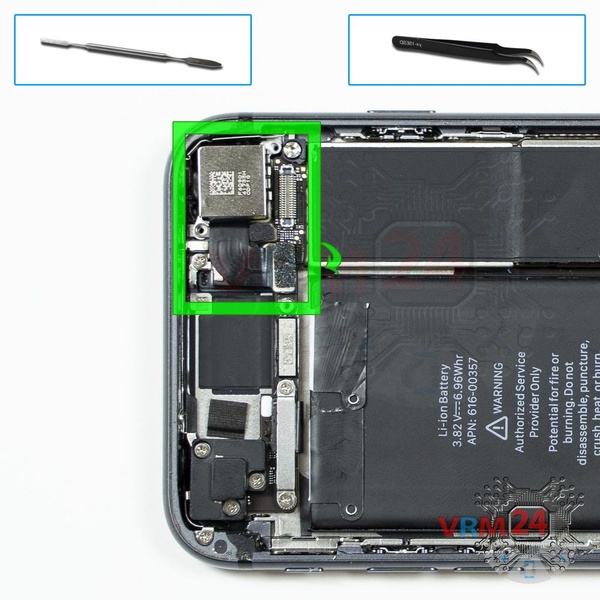

Étape 8.

Retirez la caméra arrière

Déconnectez le connecteur sur la carte mère et retirez la caméra principale.

Étape 9.

Retirez l'antenne

À l'aide d'un tournevis (Phillips 1.5 mm PH000), dévissez 4 vis et retirez l'antenne Wi-Fi.

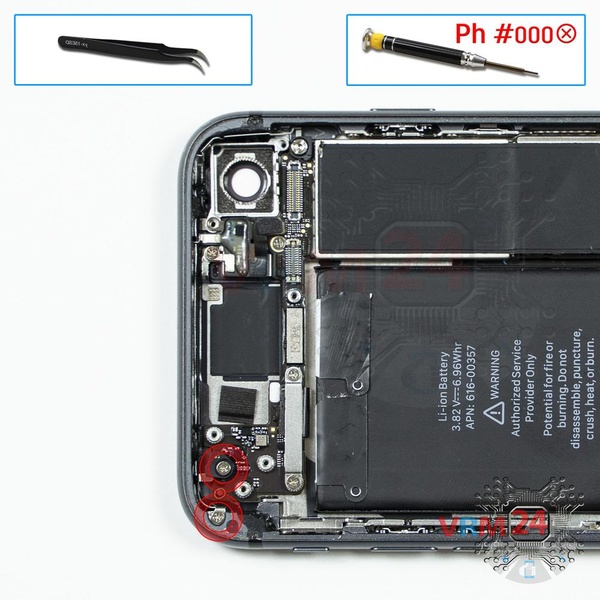

Étape 10.

Retirez l'antenne

À l'aide d'un tournevis (Phillips 1.5 mm PH000), dévissez 2 vis et retirez l'antenne NFC.

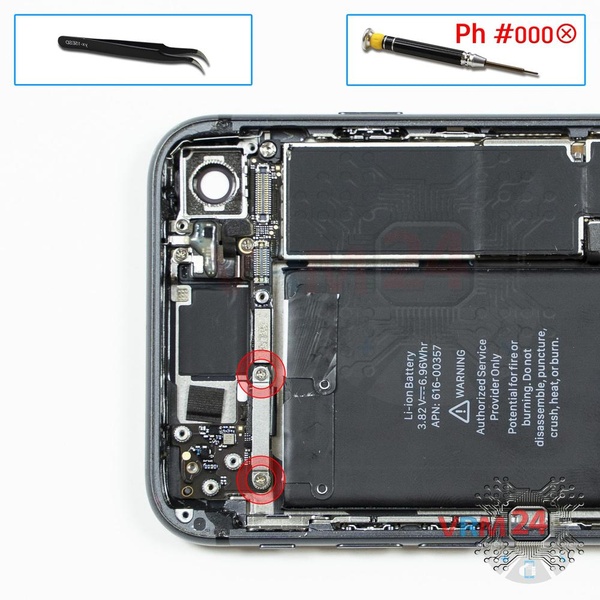

Étape 11.

Retirez le support

À l'aide d'un tournevis (Phillips 1.5 mm PH000), dévissez 2 vis et retirez le support.

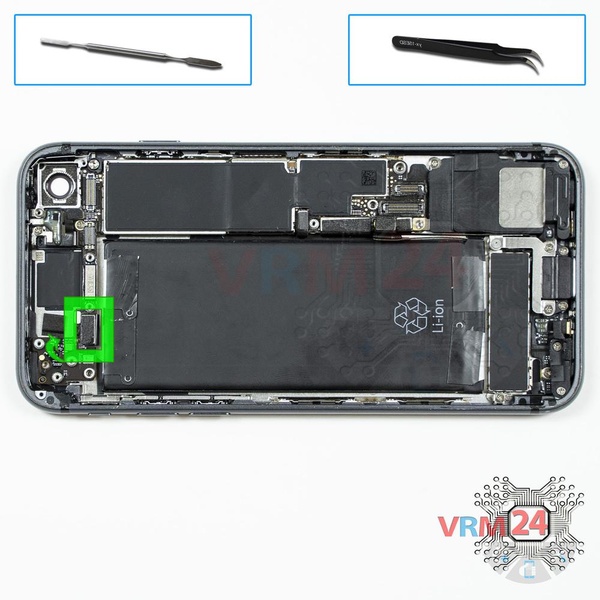

Étape 12.

Déconnectez le connecteur de la batterie

Débranchez le connecteur de la batterie.

⚠ Attention !

Nous vous recommandons vivement de débrancher le connecteur pour éviter un éventuel court-circuit lors du démontage.

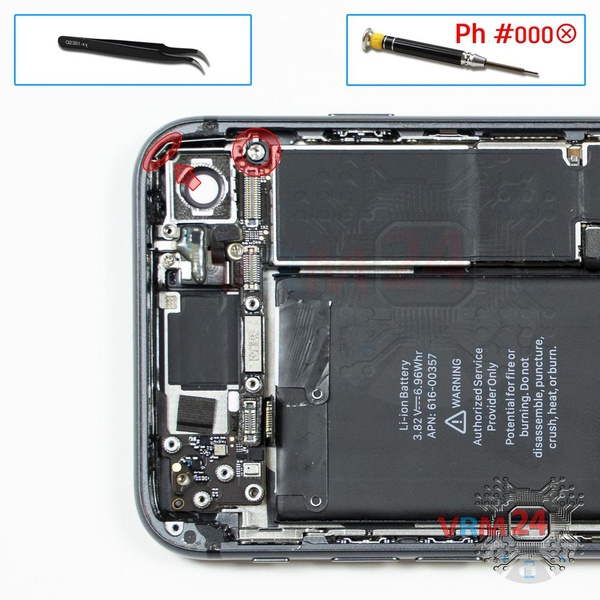

Étape 13.

Retirez l'antenne

À l'aide d'un tournevis (Phillips 1.5 mm PH000), dévissez 2 vis et retirez l'antenne NFC.

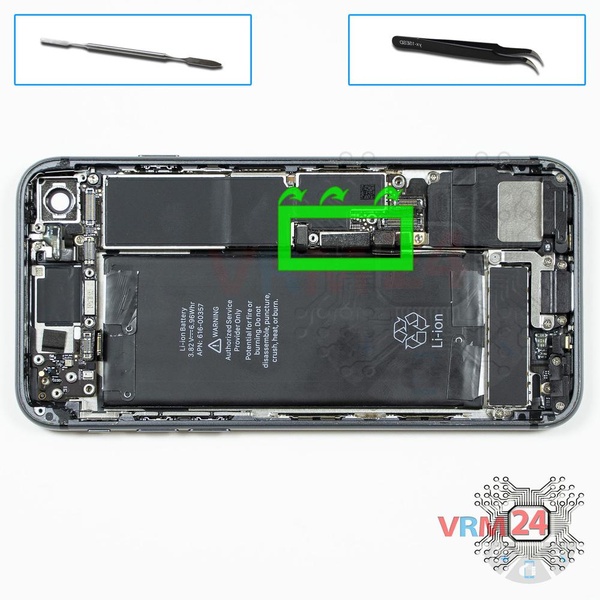

Étape 14.

Déconnectez les connecteurs

Débranchez les connecteurs de la carte mère.

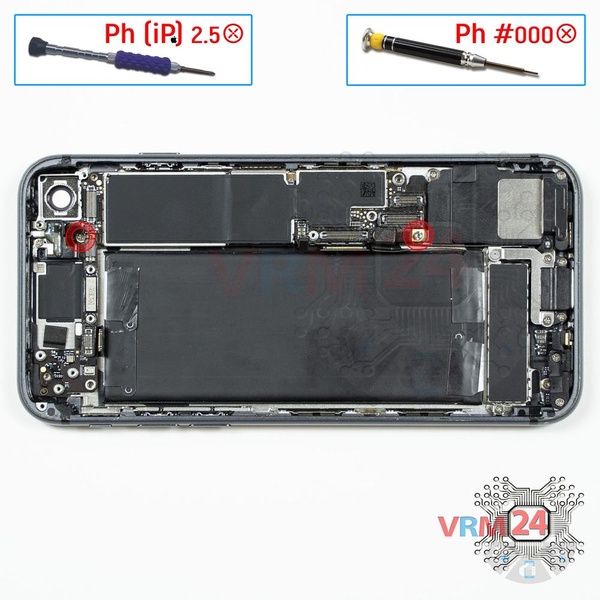

Étape 15.

Dévissez les vis

À l'aide d'un tournevis (Phillips 2.5 mm iPhone) et d'un tournevis (Phillips 1.5 mm PH000), dévissez 2 vis sur la carte mère.

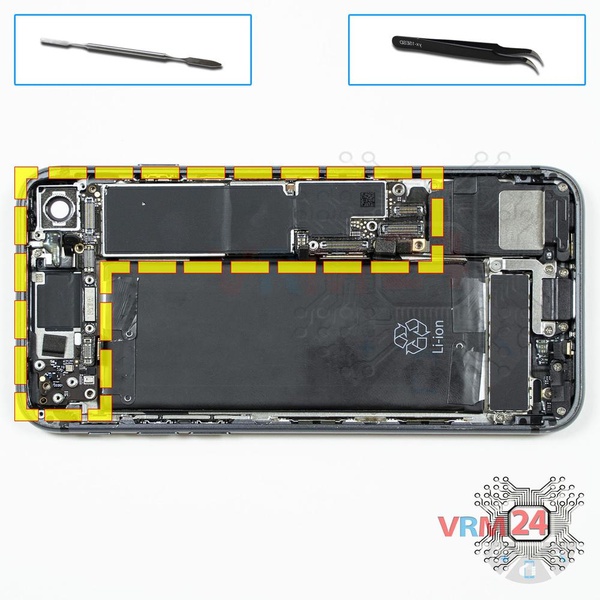

Étape 16.

Retirez la carte mère

Retirez la carte mère.

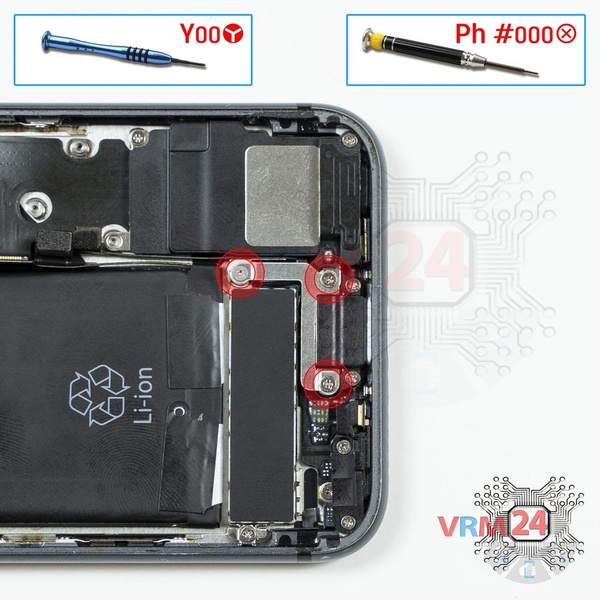

Étape 17.

Retirez le support

À l'aide d'un tournevis (Phillips 1.5 mm PH000) et d'un tournevis (Tri-Wing Y00 Precision Screwdriver 2.0mm), dévissez 3 vis et retirez le support.

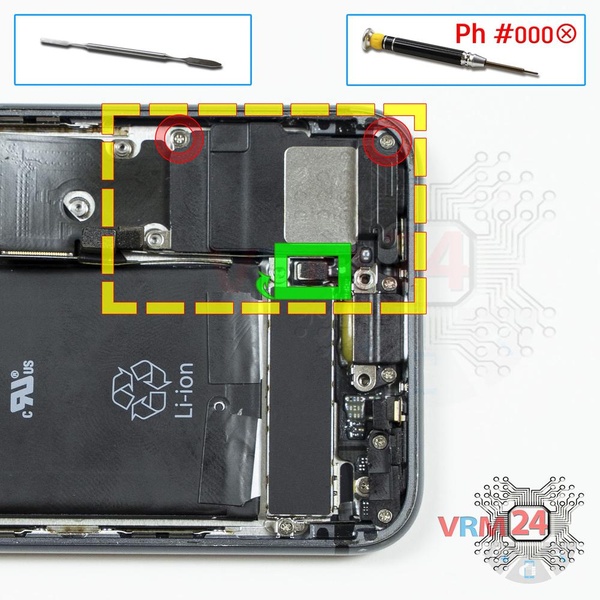

Étape 18.

Retirez le haut-parleur

Soulevez le connecteur et, à l'aide d'un tournevis (Phillips 1.5 mm PH000), dévissez 2 vis et retirez le haut-parleur.

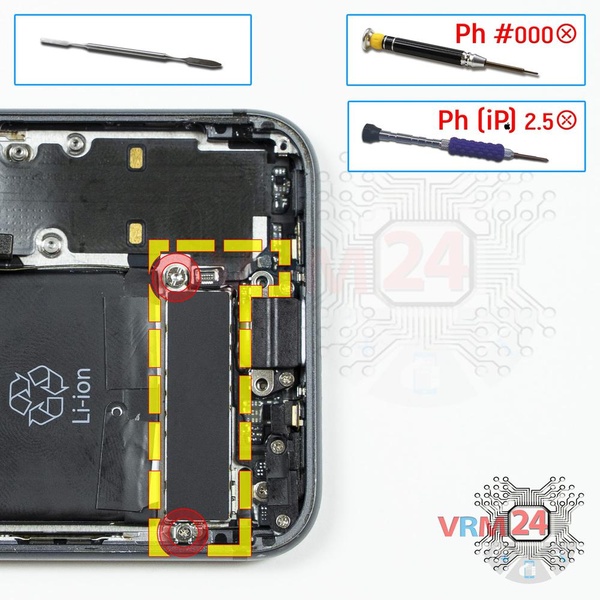

Étape 19.

Retirez le moteur de vibration

À l'aide d'un tournevis (Phillips 2.5 mm iPhone) et d'un tournevis (Phillips 1.5 mm PH000), dévissez 2 vis et retirez le moteur TapTic (vibreur).

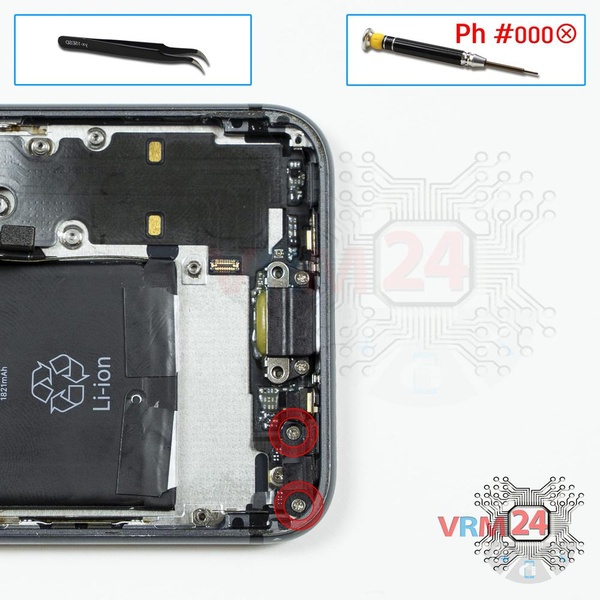

Étape 20.

Retirez le support

À l'aide d'un tournevis (Phillips 1.5 mm PH000), dévissez 2 vis et retirez le support.

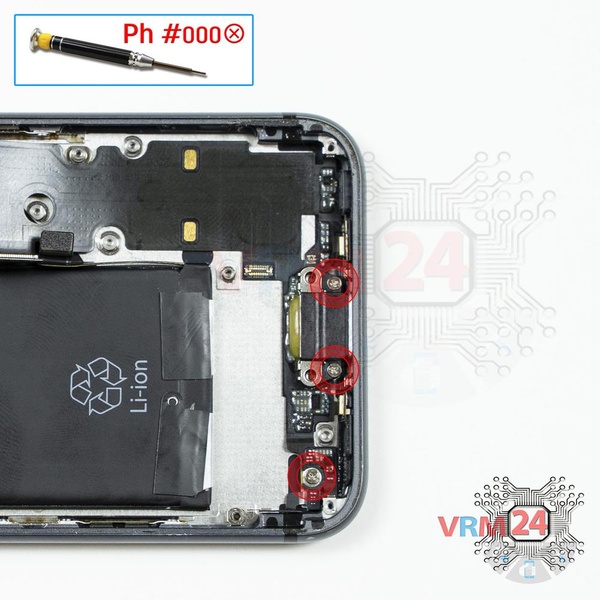

Étape 21.

Dévissez les vis

À l'aide d'un tournevis (Phillips 1.5 mm PH000), dévissez 5 vis.

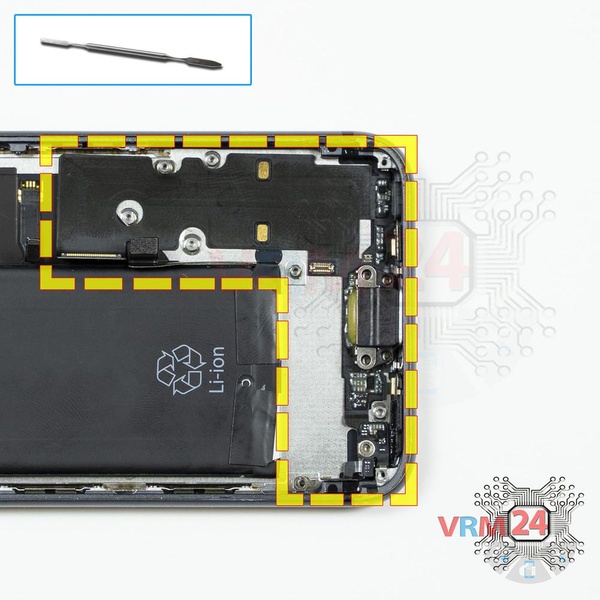

Étape 22.

Retirez le port de charge

Retirez le câble avec le port Lightning.

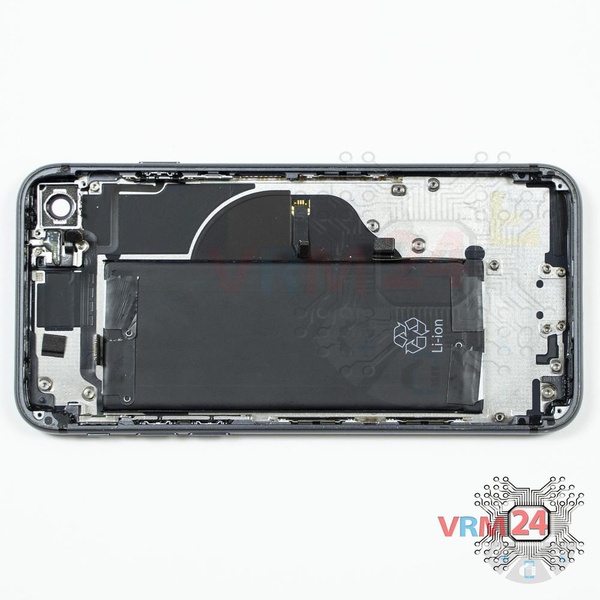

Étape 23.

Dans le boîtier est resté

Les pièces sont dans le boîtier.

Evgenii Kuzmin

Ingénieur confirmé en maintenance et réparation

Le démontage\la réparation présente un niveau de difficulté difficile et prend environ 35 minutes. Ce guide convient à tous les modèles Apple iPhone 8 or iPhone 8 A1863, A1905, A1906 commercialisés dans différents pays.

#instructions #Apple #Apple iPhone 8

Instructions de démontage détaillées du Apple iPhone 8 en vidéo, réalisées par notre centre de réparation et service mobile :
