Outils recommandés
Tournevis Phillips #000
Outil d'ouverture / Spudger
Pincettes

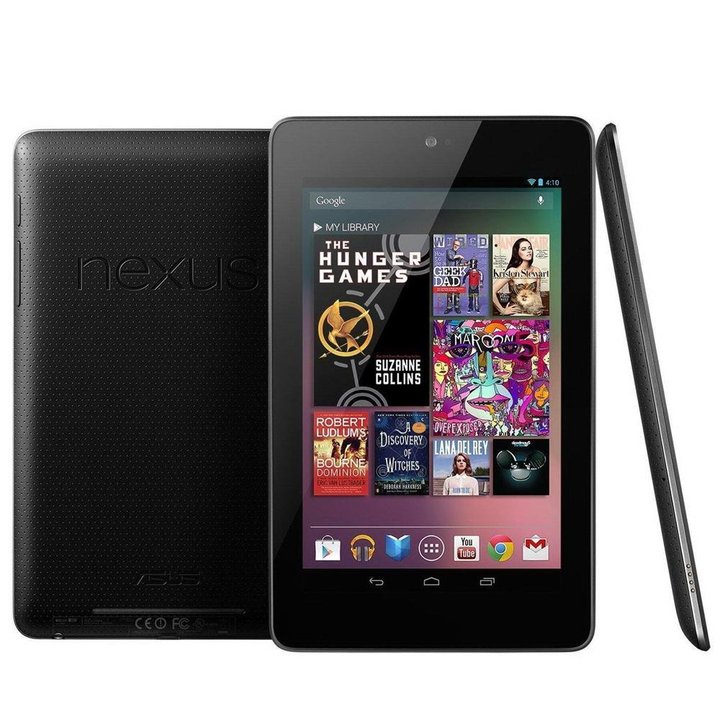

Démontage/Réparation de l'appareil mobile Asus Google Nexus 7 ME370 (Asus Google Nexus 7) avec la description de chaque étape et l'ensemble d'outils requis.
6518
Vues
1
J'aime
—
Partager
8
Questions

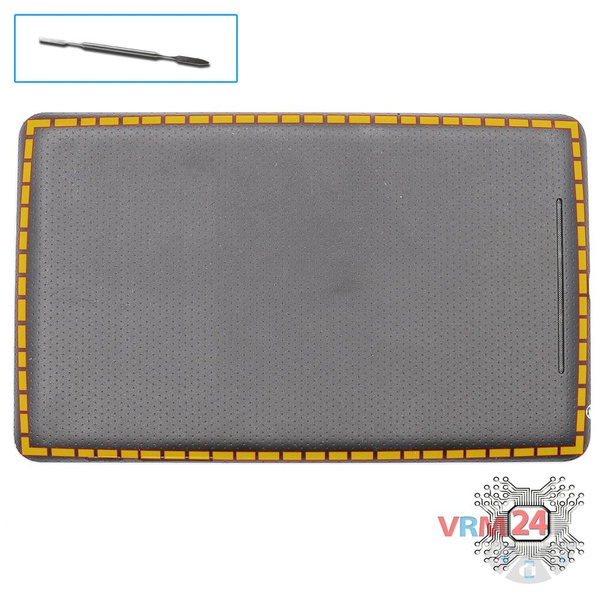

Étape 1.
Ouvrez la coque arrière
Ouvrez la coque arrière.
Étape 2.

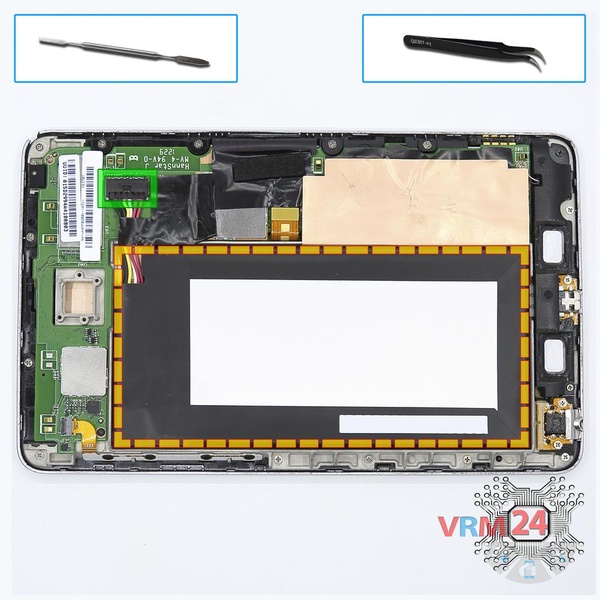

Retirez la batterie
Débranchez le connecteur sur la carte mère et retirez la batterie.

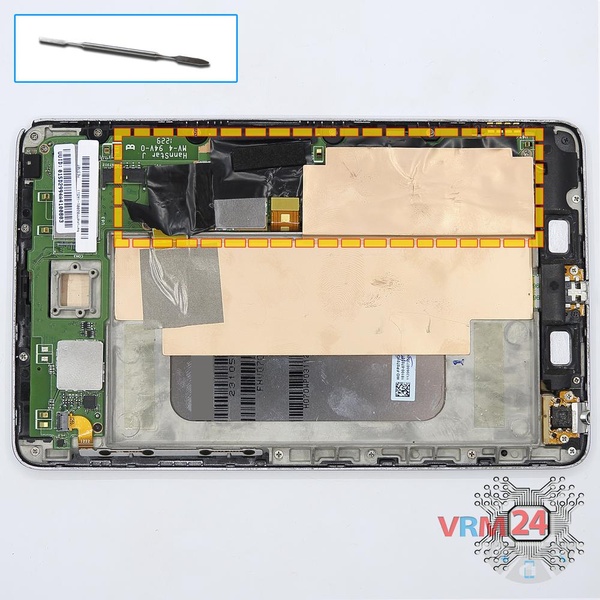

Étape 3.
Retirez le film protecteur
Décollez la feuille de dissipateur thermique.
Étape 4.

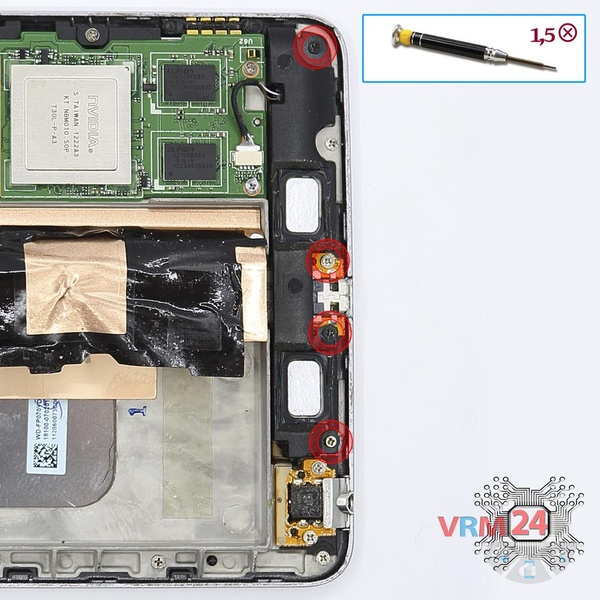

Dévissez les vis
À l'aide d'un tournevis (Phillips 1.5 mm PH000), dévissez 4 les boulons de l' ensemble des haut-parleurs.
Étape 5.

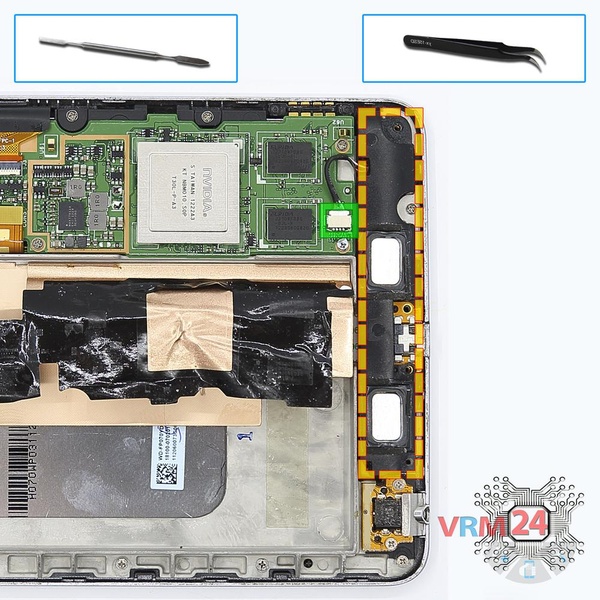

Retirez le haut-parleur
Déconnectez le connecteur & retirez l'ensemble des haut-parleurs.
Étape 6.

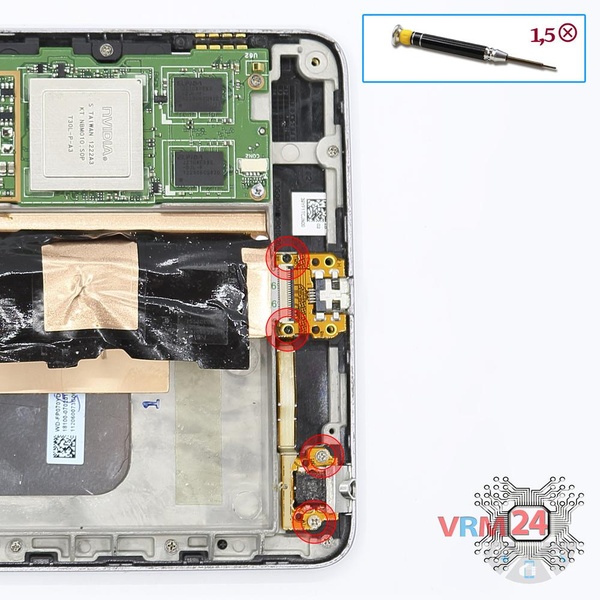

Dévissez les vis
À l'aide d'un tournevis (cruciforme 1.5 mm PH000), dévissez 4 vis dans la carte mère inférieure.

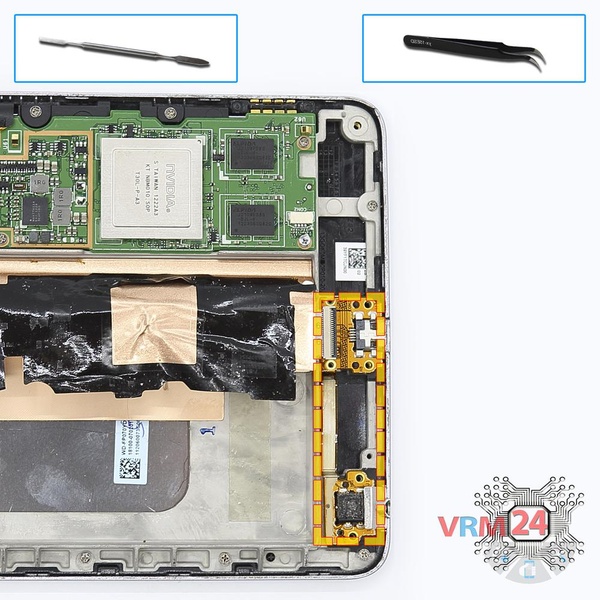

Étape 7.
Retirez la carte fille
Retirez la carte inférieure avec le port de chargement et la prise casque.

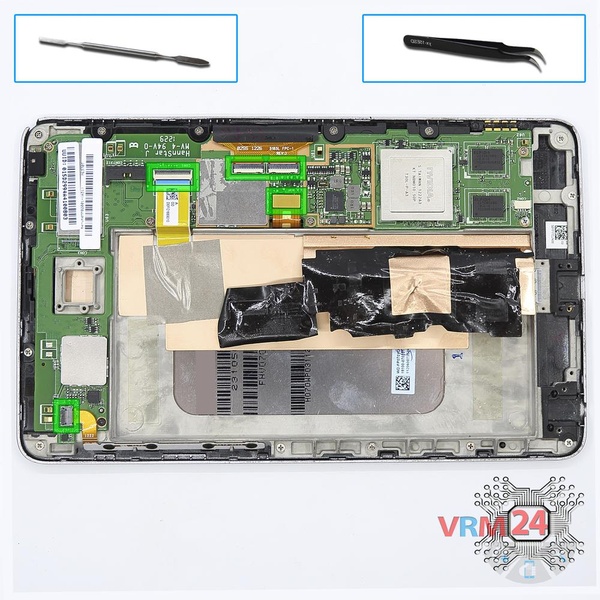

Étape 8.
Déconnectez les connecteurs
Débranchez les connecteurs sur la carte mère.

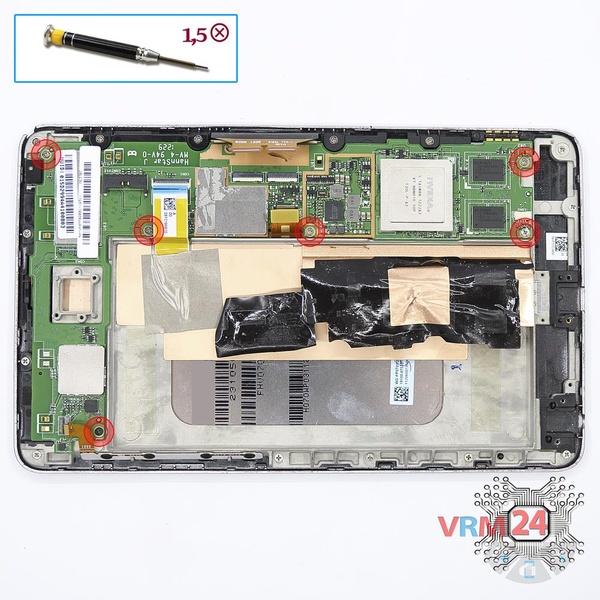

Étape 9.
Dévissez les vis
À l'aide d'un tournevis (Phillips 1.5 mm PH000), dévissez 6 boulons dans la carte PCB.
Étape 10.

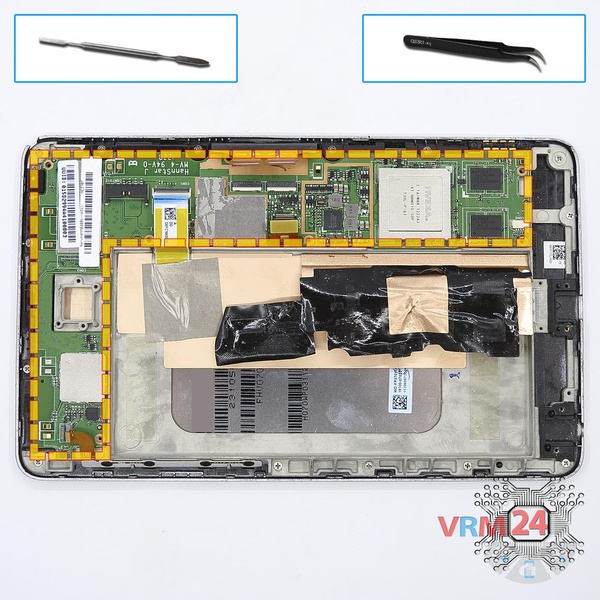

Retirez la carte mère
Retirez la carte mère.
Étape 11.

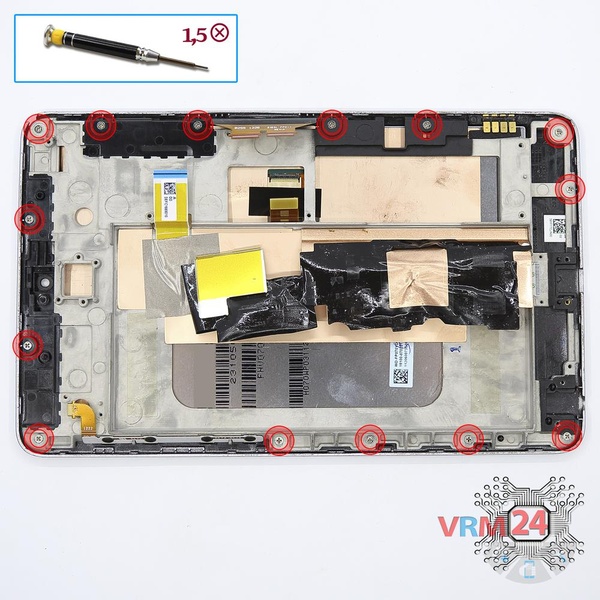

Dévissez les vis
À l'aide d'un tournevis (Phillips 1.5 mm PH000), dévissez 14 les boulons du cadre.
Étape 12.

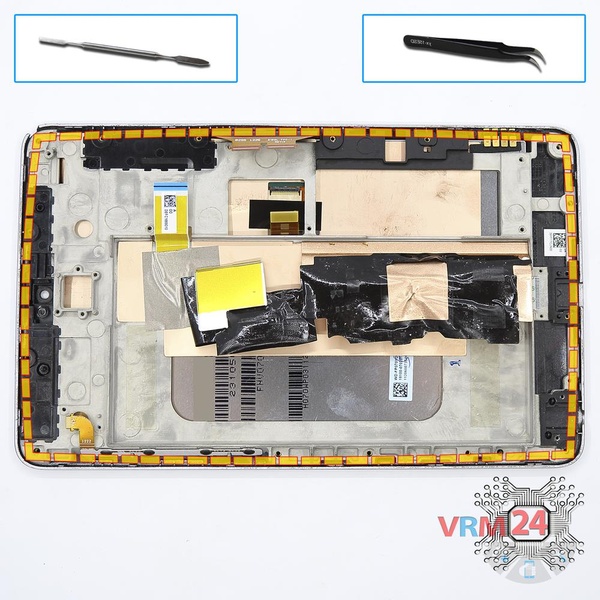

Retirez le cadre
Faites levier et retirez le cadre.

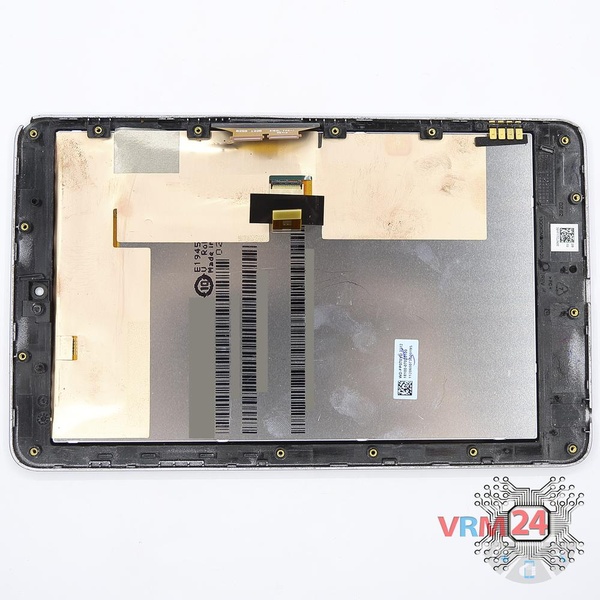

Étape 13.
Dans le cadre de l'écran est resté
Le module d'affichage.
