Outils recommandés
Tournevis Phillips #000
Outil d'ouverture / Spudger
Pincettes

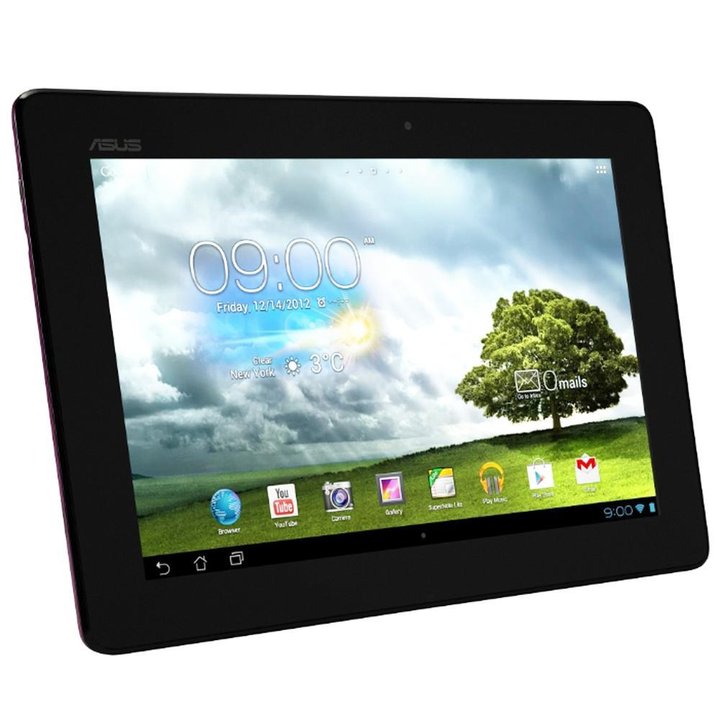

Démontage/Réparation de l'appareil mobile Asus MeMO Pad 10 Smart ME301 (Asus MeMO Pad 10 Smart K001, K005, ME302) avec la description de chaque étape et l'ensemble d'outils requis.
5968
Vues
1
J'aime
—
Partager
13
Questions

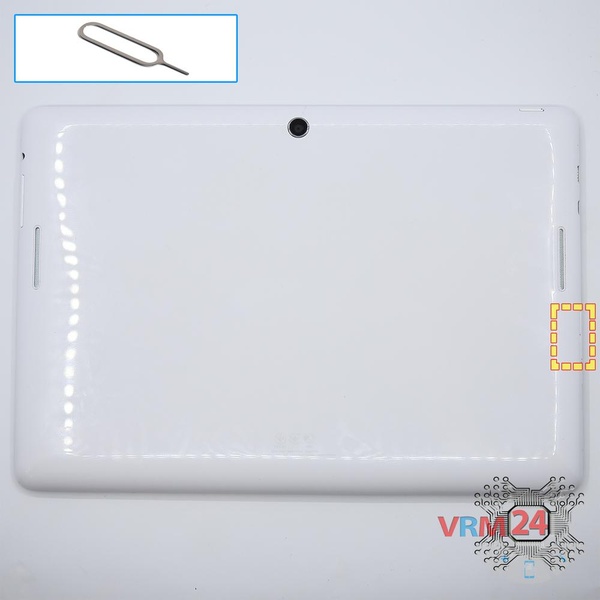

Étape 1.
Retirez le tiroir
À l'aide de l'outil à clé, ouvrez le tiroir de carte SIM et retirez-le.
⚠ Avertissement !
Ne poussez pas trop fort, cela pourrait causer des dommages.

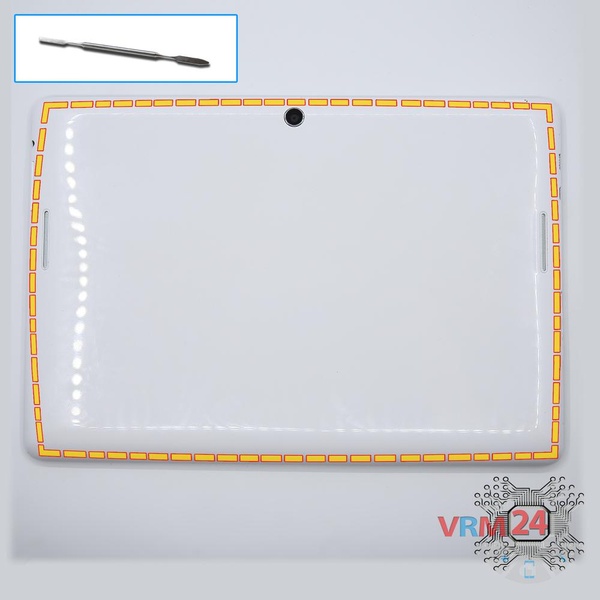

Étape 2.
Ouvrez la coque arrière
Ouvrez la coque arrière.

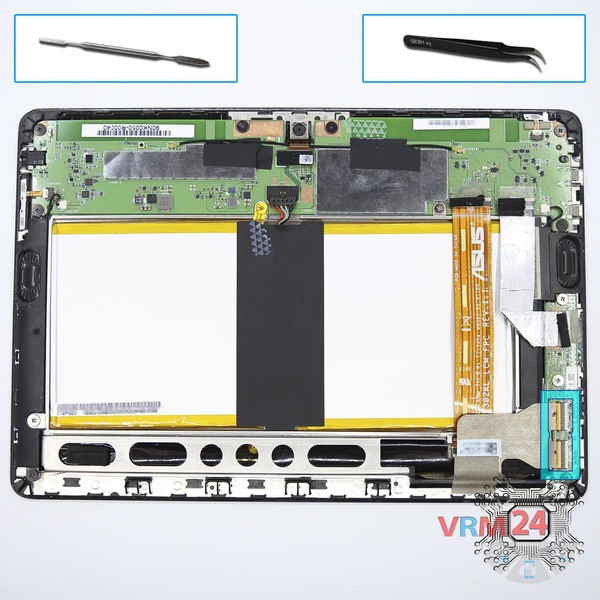

Étape 3.
Déconnectez les connecteurs
Débranchez les connecteurs sur la carte mère.

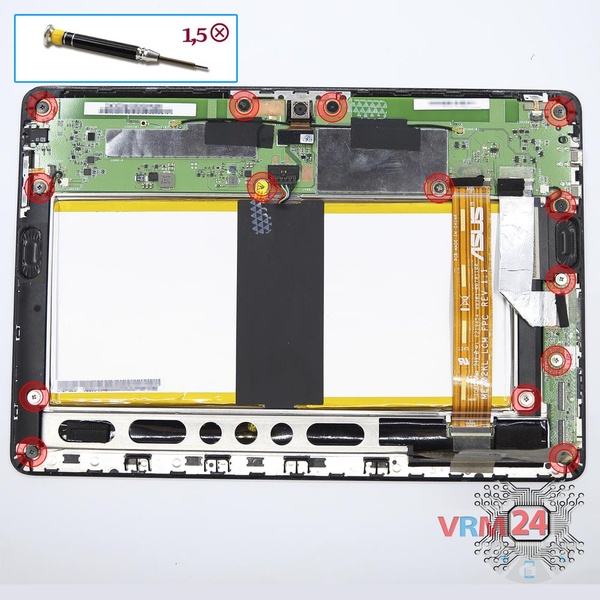

Étape 4.
Dévissez les vis
À l'aide d'un tournevis (Phillips 1.5 mm PH000), dévissez 14 vis.

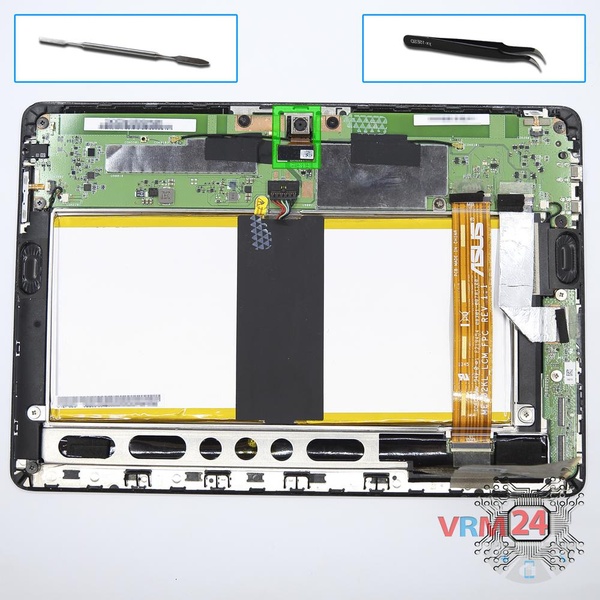

Étape 5.
Retirez la caméra arrière
Débranchez le connecteur sur la carte mère et retirez la caméra principale.

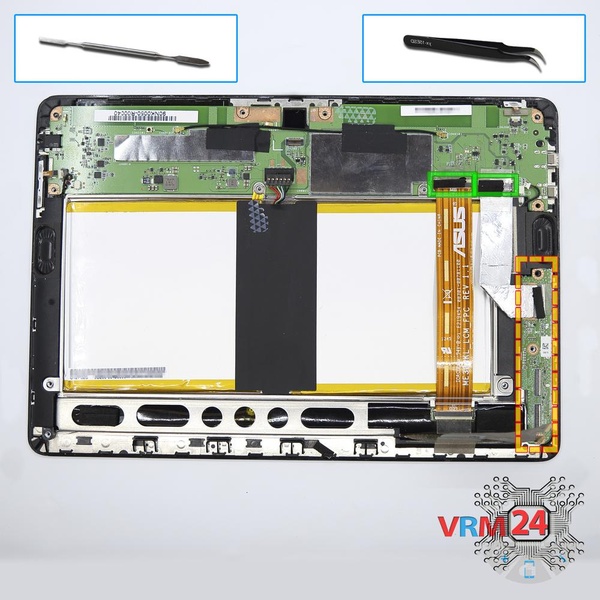

Étape 6.
Retirez la carte fille
Déconnectez les connecteurs de la carte mère inférieure et retirez-la.

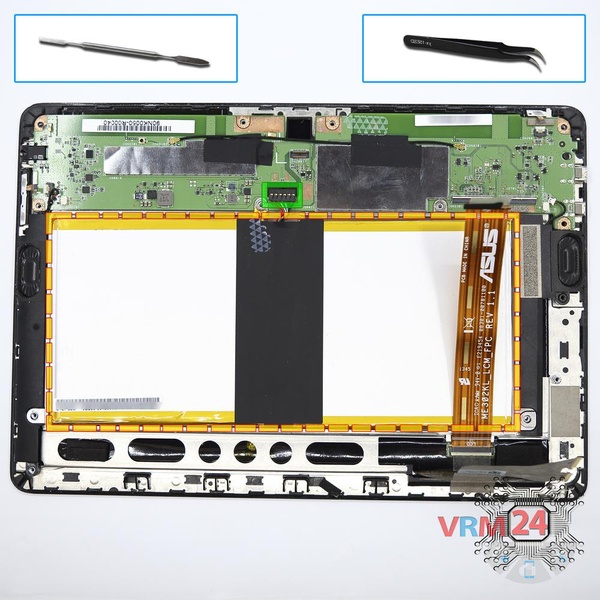

Étape 7.
Retirez la batterie
Débranchez le connecteur sur la carte mère et retirez la batterie.

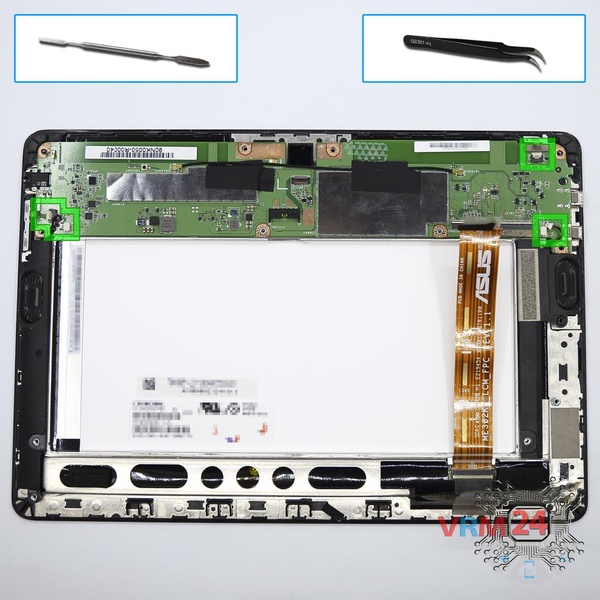

Étape 8.
Retirez la carte mère
Déconnectez les connecteurs de l'ensemble des haut-parleurs (buzzers) supérieur et inférieur et retirez la carte mère.

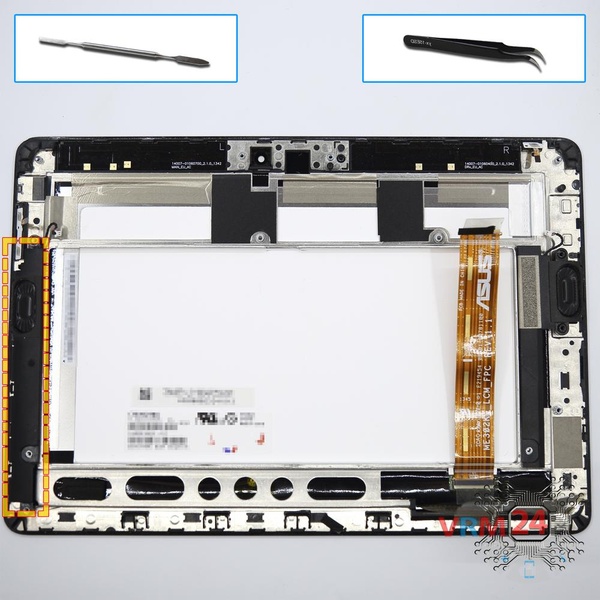

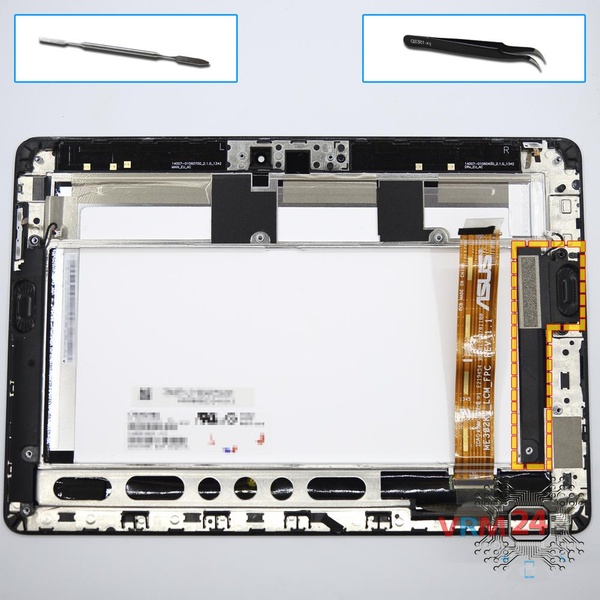

Étape 9.
Retirez le haut-parleur
Faites levier et retirez l'ensemble buzzer (haut-parleur).
Étape 10.
Retirez le haut-parleur
Faites levier et retirez l'ensemble buzzer (haut-parleur).

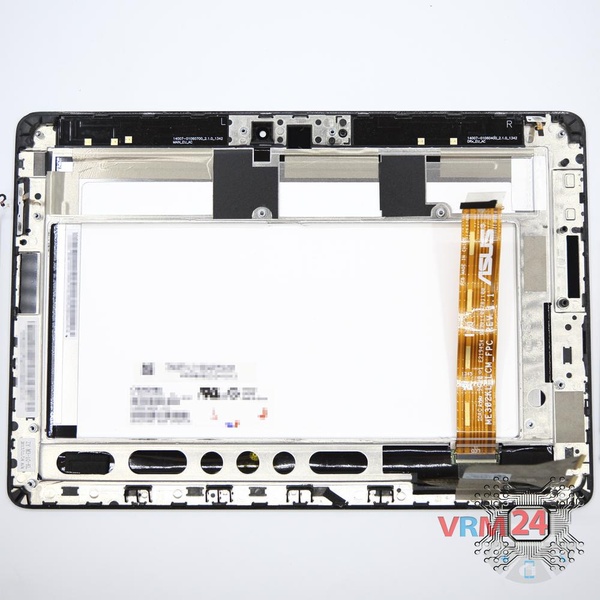

Étape 11.
Dans le cadre de l'écran est resté
Pièces dans le châssis du module d'affichage.
