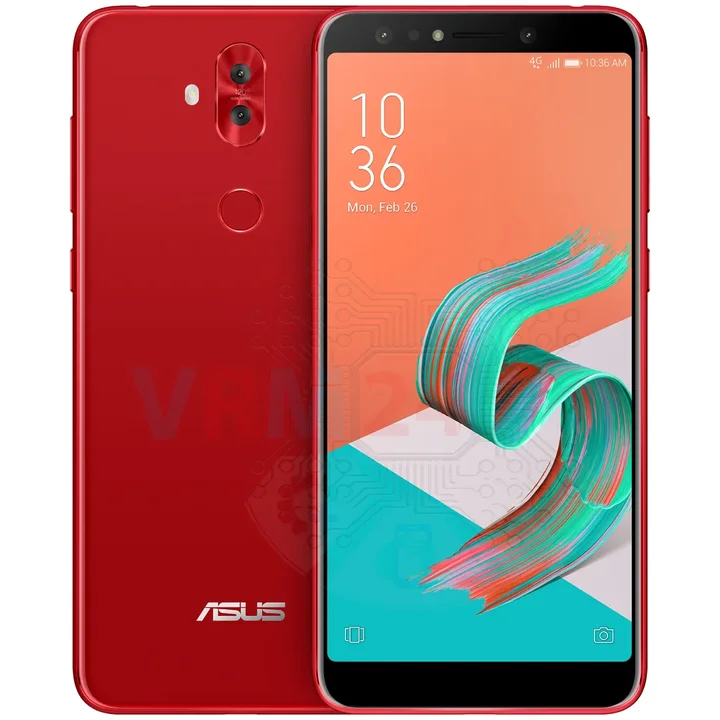

Démontage/Réparation de l'appareil mobile Asus ZenFone 5 Lite ZC600KL (Asus ZenFone 5Q) avec la description de chaque étape et l'ensemble d'outils requis.

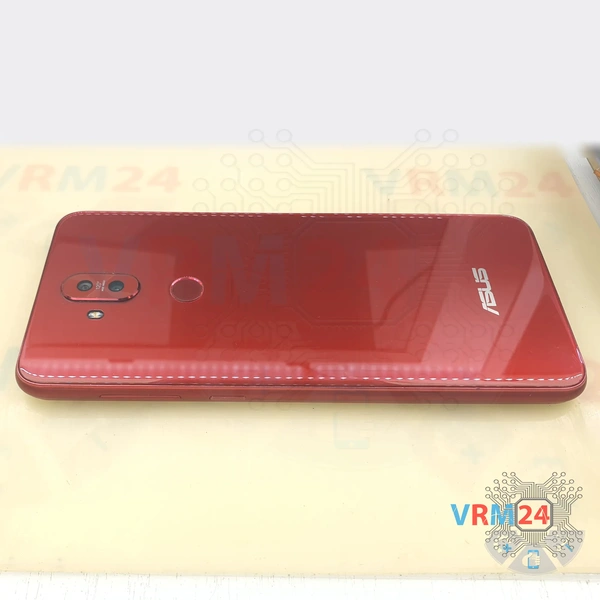

⚠️ Avant de démonter, n'oubliez pas d'éteindre votre téléphone.

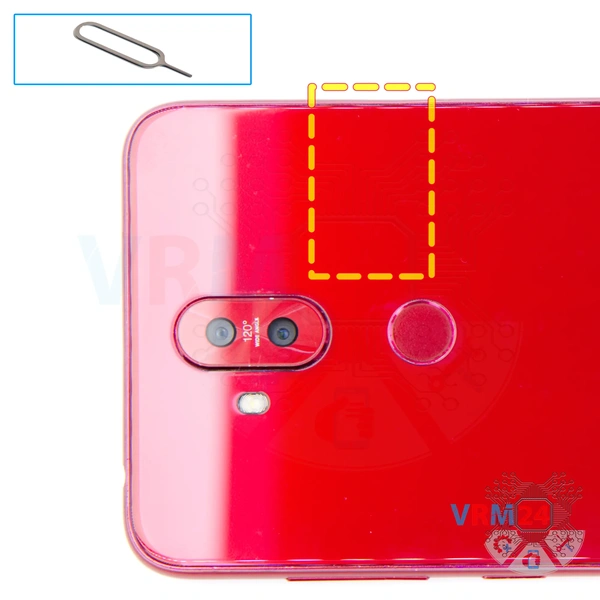

Utilisez l'outil d'éjection (alias Aiguille) ou un trombone. Poussez la pointe à fond dans le trou jusqu'à ce que le tiroir s'éjecte, puis tirez le tiroir de carte SIM et de carte mémoire (Micro SD).

⚠️ Attention ! L'outil doit être inséré dans un trou sur le bord du boîtier du téléphone. N'appuyez pas trop fort. Cela pourrait casser le mécanisme d'éjection du tiroir.

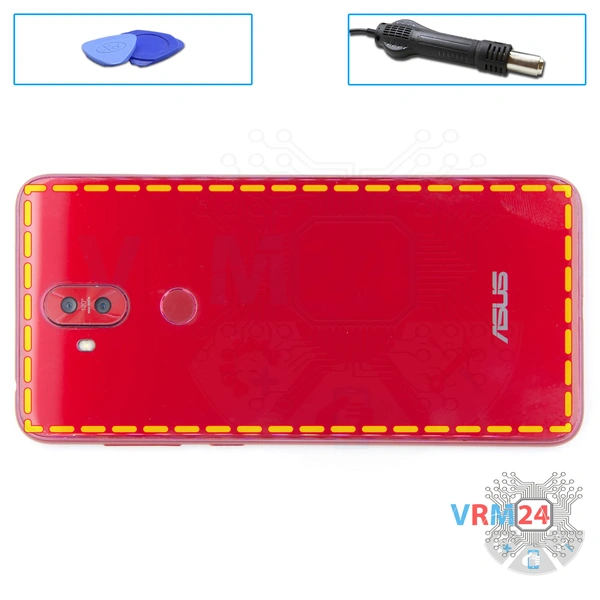

Nous recommandons d'utiliser un appareil de chauffage spécial tel qu'une machine à séparer, un pistolet thermique ou un tapis chauffant. Cela simplifiera le processus. Vous pouvez utiliser un sèche-cheveux domestique, mais vous devrez fabriquer une buse à la main ou en avoir une adaptée dans le kit pour chauffer doucement et concentrer le flux de chaleur au bon endroit.

ℹ️ La surface de la coque arrière doit être chauffée pour ramollir l'adhésif en dessous. La température de chauffage approximative est de 50° C / 125° F.

Utilisez un film plastique fin ou un médiator pour la séparation. Pour faciliter le processus, vous pouvez utiliser de l'alcool isopropylique. Il est souvent le plus difficile de faire passer l'outil entre les pièces à séparer. Choisissez le bord le plus éloigné des câbles FFC ou des boutons.

N'utilisez pas de levier ni de force pour la séparation qui pourrait endommager les éléments à l'intérieur.

⚠️ Faites attention au câble du capteur d'empreintes digitales ! Le câble relie le capteur d'empreintes digitales sur la coque arrière à la carte mère.

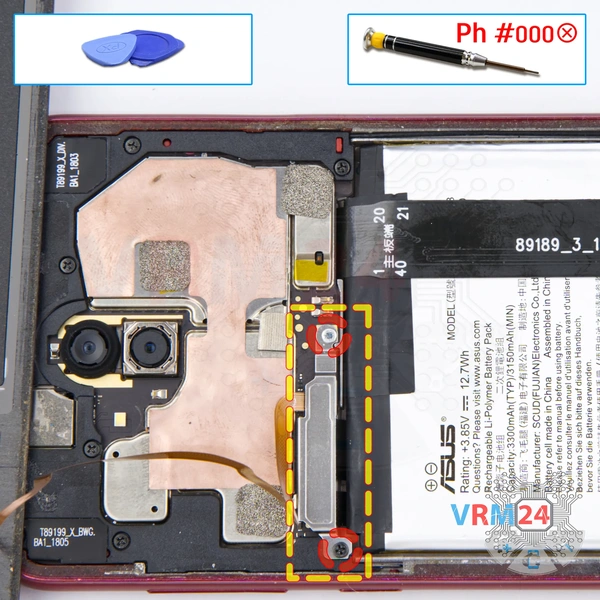

À l'aide d'un tournevis (Phillips 1.5 mm PH #000), dévissez les deux vis et retirez le support maintenant les connecteurs.

Débranchez le connecteur de la batterie dès que possible. Il est préférable d'utiliser un outil non métallique ou en plastique pour éviter tout dommage.

ℹ️ Le modèle Alcatel 1S (2019) 5024D dispose d'une batterie C11P1618 d'une capacité de 3300 mAh (aussi appelée batterie rechargeable).

⚠️ Il est fortement recommandé de débrancher le connecteur pour éviter d'éventuels courts-circuits lors du démontage.

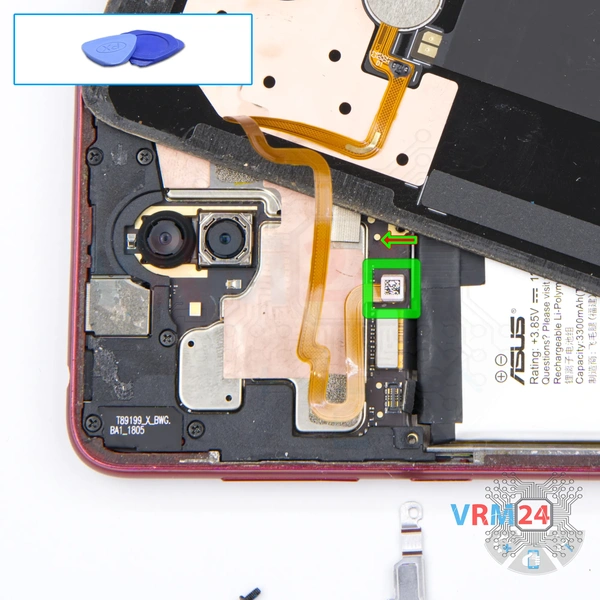

Débranchez le connecteur et retirez le cache avec le capteur d'empreintes digitales et la puce NFC.

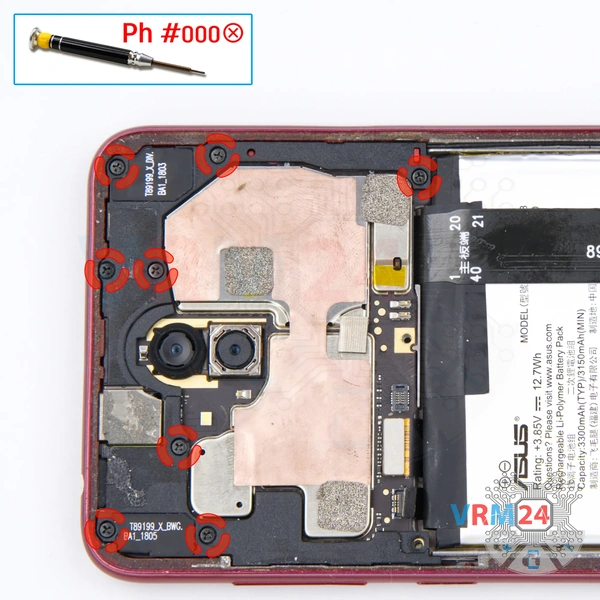

À l'aide d'un tournevis (Philips 1.5 mm PH #000), dévissez les huit vis.

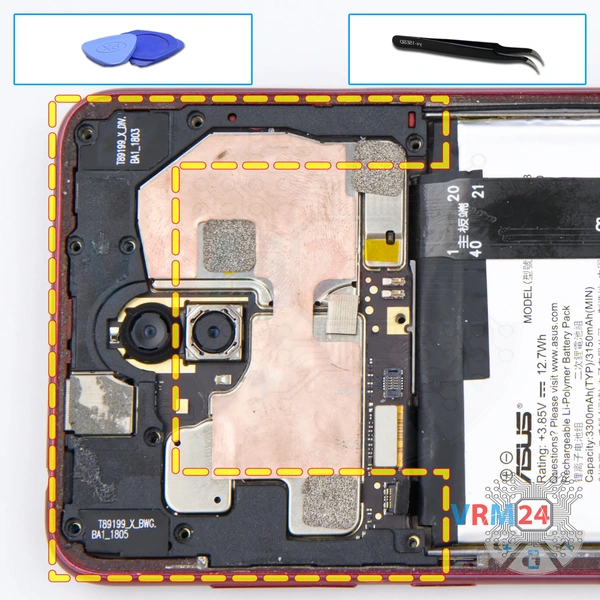

Faites levier sur le bord et retirez le cache avec les pads de contact de l'antenne.

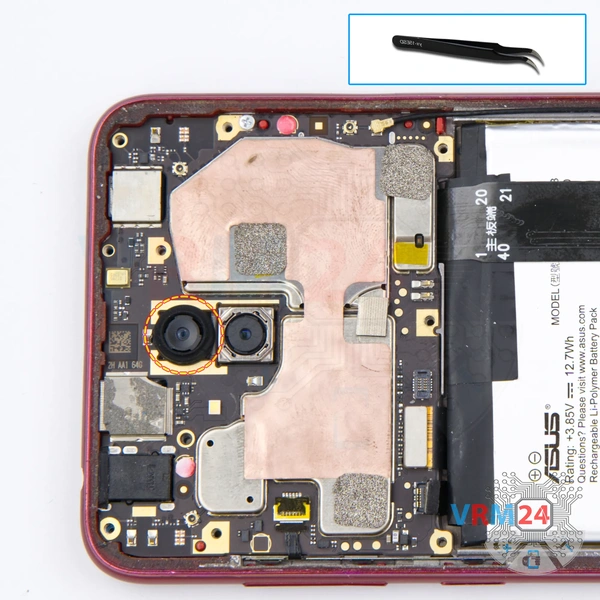

Retirez délicatement le joint de la caméra.

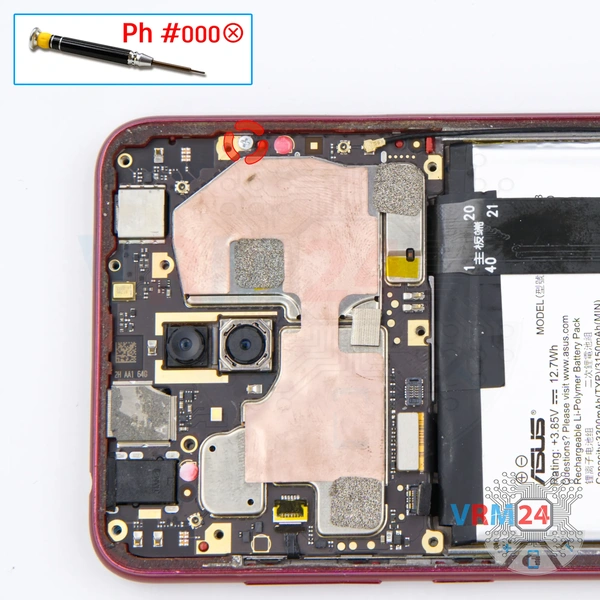

À l'aide d'un tournevis (Phillips 1.5 mm PH #000), dévissez une vis fixant la carte mère.

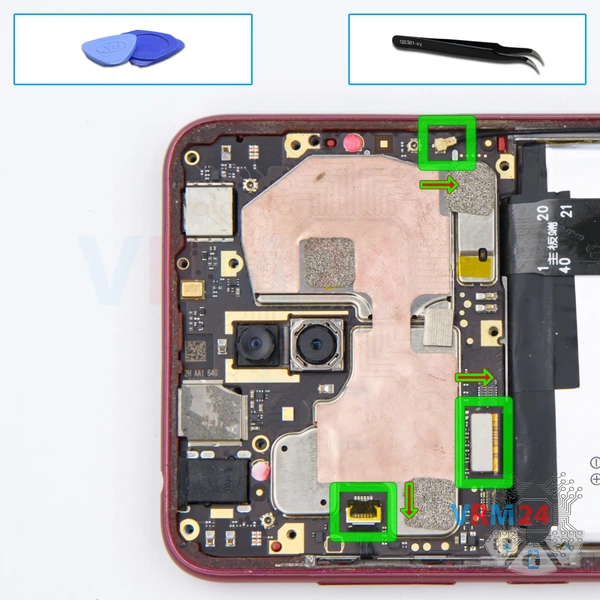

Faites levier sur les connecteurs du câble des boutons latéraux, du câble du module d'affichage et du câble coaxial.

⚠️ Soyez prudent lorsque vous retirez les câbles des connecteurs, les câbles sont assez fins et il est assez facile de les casser ou d'endommager les pistes de contact à l'intérieur.

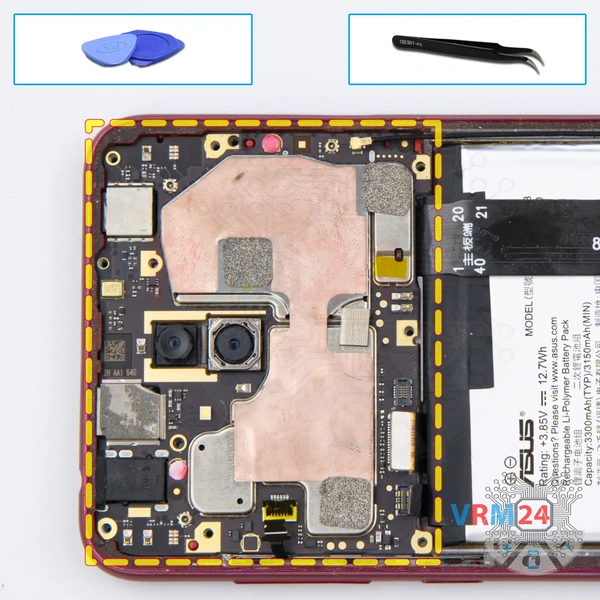

Détachez délicatement la carte mère et retournez-la. Il n'est pas nécessaire d'utiliser un levier ou d'essayer d'atteindre la carte mère par la force. Assurez-vous que rien ne gêne ou ne retient la carte mère.

La carte mère peut également être fixée par des attaches comme des loquets ou des crochets, soyez prudent.

⚠️ Ne pliez pas la carte mère lors de son retrait et ne poussez pas d'outils en dessous. Sans vous en rendre compte, vous pouvez endommager des composants ou des câbles à l'intérieur.

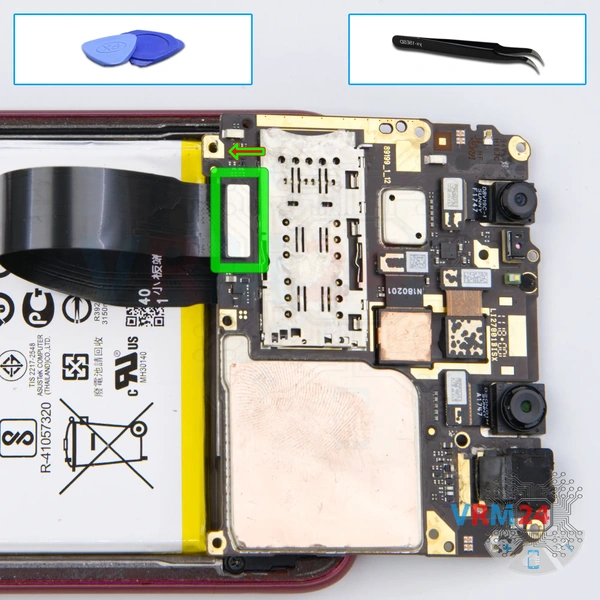

Débranchez le connecteur du câble inter-cartes et retirez la carte mère.

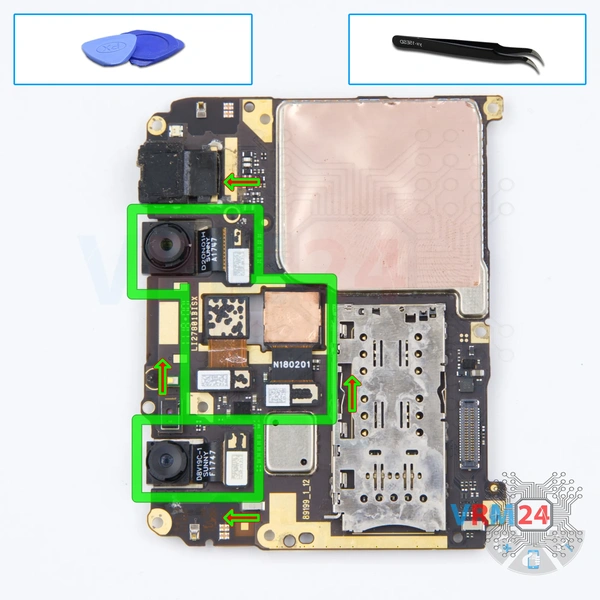

Faites levier sur les connecteurs et retirez les deux caméras arrière et les deux caméras avant.

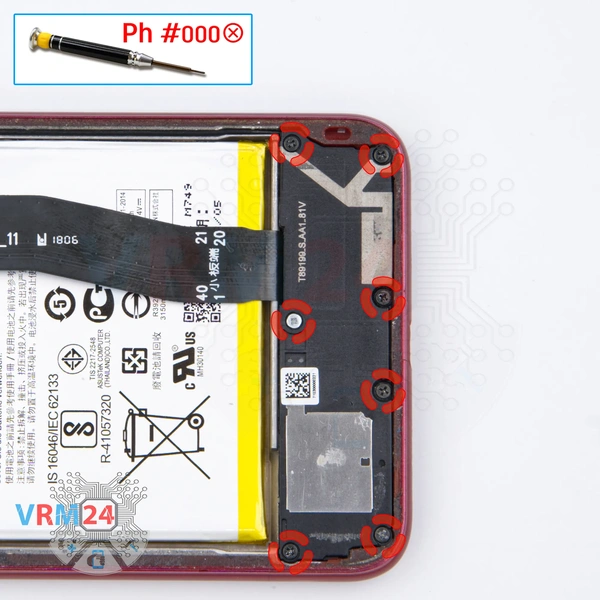

À l'aide d'un tournevis (Philips 1.5 mm PH #000), dévissez les sept vis.

Les vis sont différentes : ℹ️ Assurez-vous de noter l'emplacement des vis avant le démontage. Lors de l'assemblage de l'appareil, visser la vis au mauvais endroit peut endommager l'appareil ou ses pièces. Pour éviter tout dommage, les vis retirées et les pièces individuelles (comme les joints ou les supports) doivent être disposées dans l'ordre approprié, ou les vis et leurs trous dans le téléphone doivent être marqués avec des marqueurs de couleur.

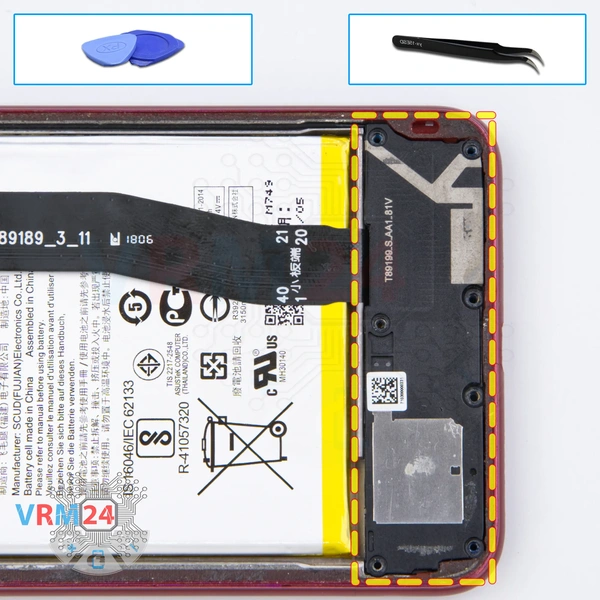

Faites levier sur le bord et retirez l'ensemble haut-parleur avec les pistes d'antenne.

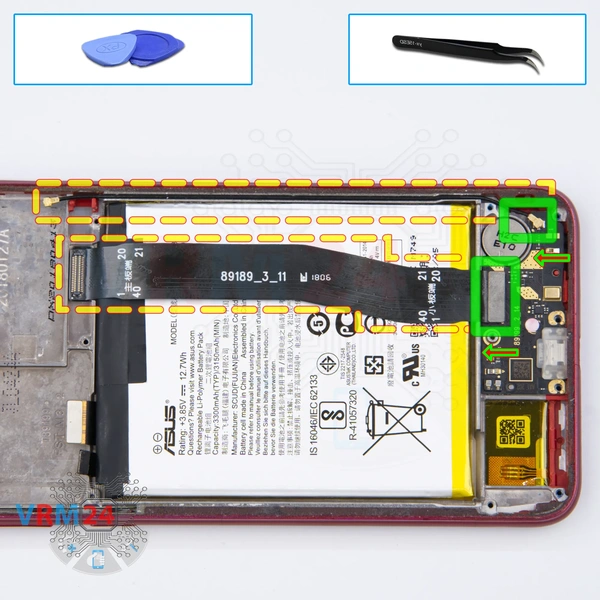

Débranchez délicatement, de préférence par le bord, les connecteurs et retirez le câble inter-cartes et le câble coaxial.

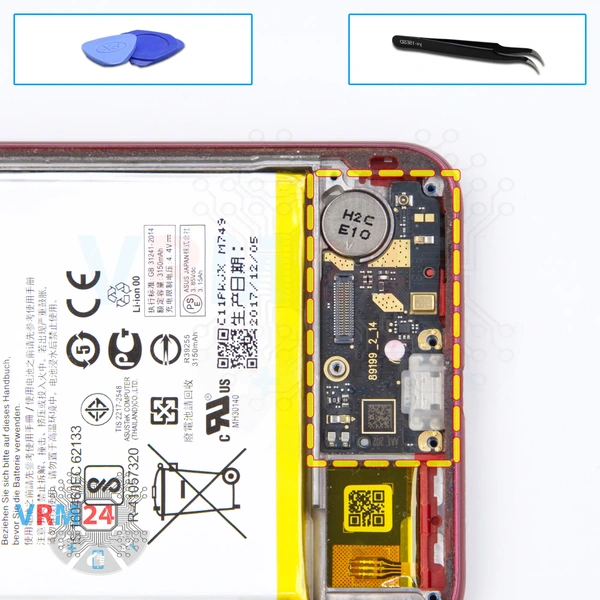

Retirez la carte fille. Elle peut être collée au châssis ou fixée avec des attaches comme des loquets ou des crochets, alors soyez prudent.

ℹ️ La carte fille contient un port de charge (Micro-USB), un microphone, des contacts à ressort pour le haut-parleur, un moteur de vibration et une unité d'antenne.

⚠️ Il n'est pas nécessaire d'insérer l'outil en dessous lors du retrait de la carte fille. Les composants internes pourraient être endommagés.

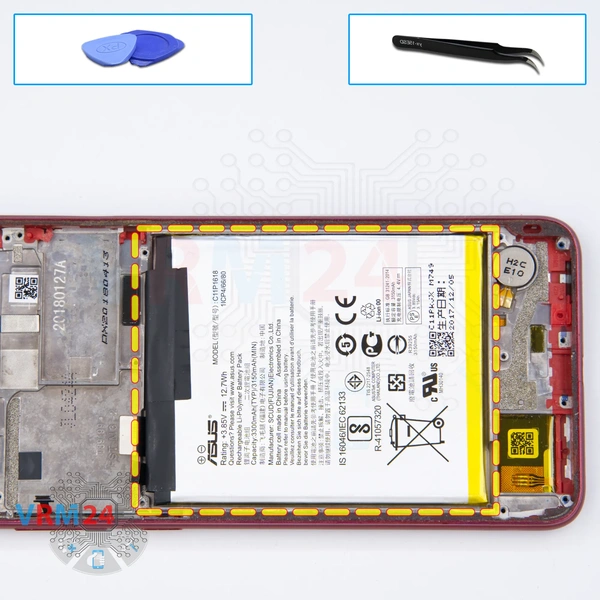

Retirez la batterie avec un soin extrême car elle est collée de l'intérieur par le fabricant.

De plus, nous devons nous souvenir ou regarder à l'avance l'emplacement des nappes sous la batterie, afin de ne pas les endommager.

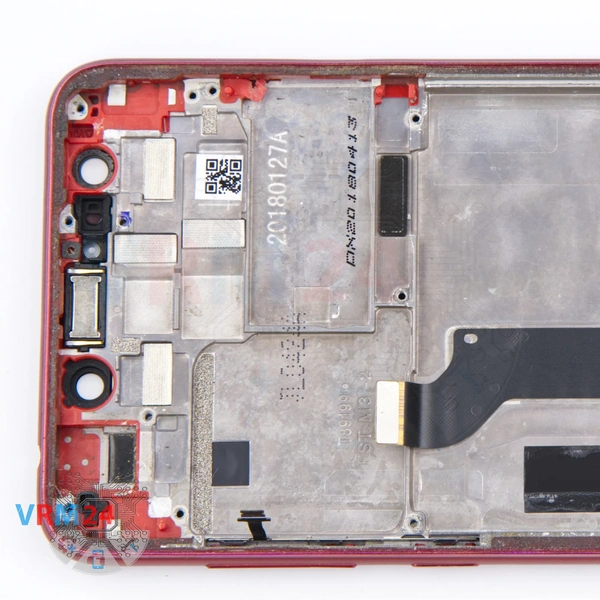

Dans le cadre de l'écran sont restés : le haut-parleur d'écoute, le moteur de vibration.
