Outils recommandés
Tournevis Phillips #000
Outil d'ouverture / Spudger
Pincettes

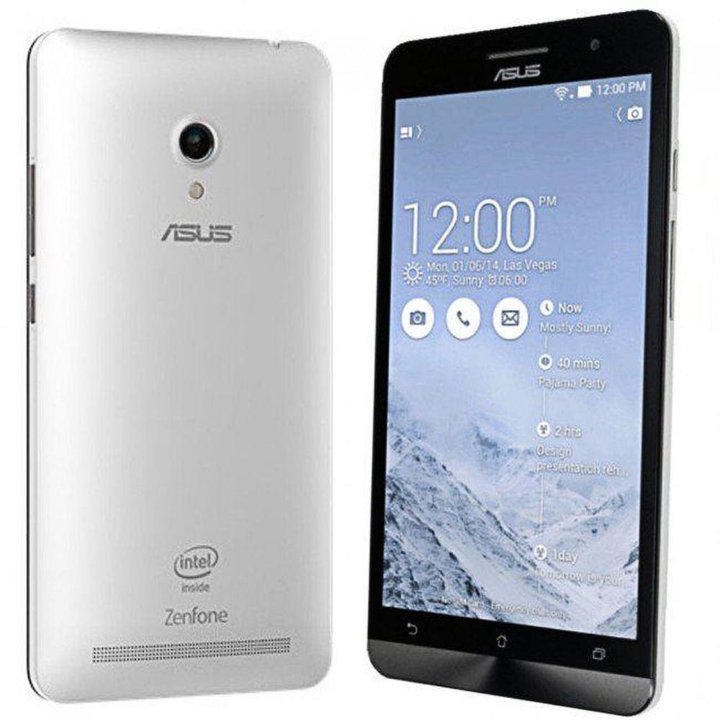

Démontage/Réparation de l'appareil mobile Asus ZenFone 6 A600CG (Asus ZenFone 6) avec la description de chaque étape et l'ensemble d'outils requis.
4928
Vues
1
J'aime
—
Partager
44
Questions
Étape 1.
Ouvrez la coque arrière
Ouvrez la coque arrière.
Étape 2.
Dévissez les vis
À l'aide d'un tournevis (Phillips 1.5 mm PH000), dévissez 13 vis dans le châssis du téléphone.
Étape 3.
Ouvrez le châssis intermédiaire
Faites levier et retirez le cadre intermédiaire.
Étape 4.
Dans la coque intermédiaire
Le cadre intermédiaire.
Étape 5.
Retirez la batterie
Débranchez le connecteur sur la carte mère et retirez la batterie avec les connecteurs/supports de carte SIM.
Étape 6.
Dévissez les vis
À l'aide d'un tournevis (cruciforme 1.5 mm PH000), dévissez 3 vis dans la carte mère & 1 vis dans la carte inférieure.
Étape 7.
Déconnectez les connecteurs
Débranchez les connecteurs sur la carte mère.
Étape 8.
Retirez la carte mère
Retirez la carte mère.
Étape 9.
Retirez la carte fille
Débranchez les connecteurs sur la carte inférieure et retirez-la ainsi que l'ensemble buzzer (haut-parleur).
Étape 10.
Dans le cadre de l'écran est resté
Pièces dans le châssis du module d'affichage.
Si vous avez une question, posez-la-nous et nous essaierons d'y répondre le plus en détail possible. Si cet article vous a été utile, veuillez l'évaluer.
