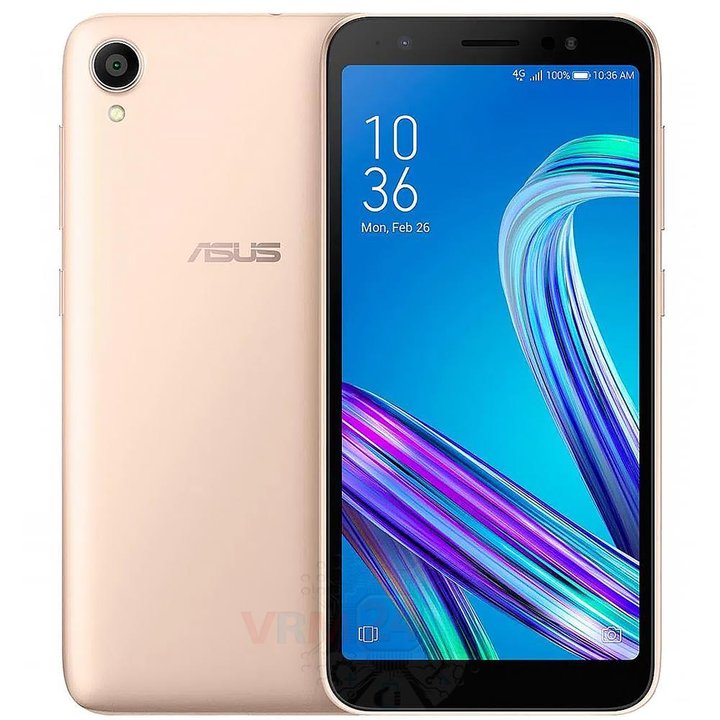

Démontage/Réparation de l'appareil mobile Asus ZenFone Live L1 ZA550KL (Asus ZenFone Live L1 G552KL) avec la description de chaque étape et l'ensemble d'outils requis.

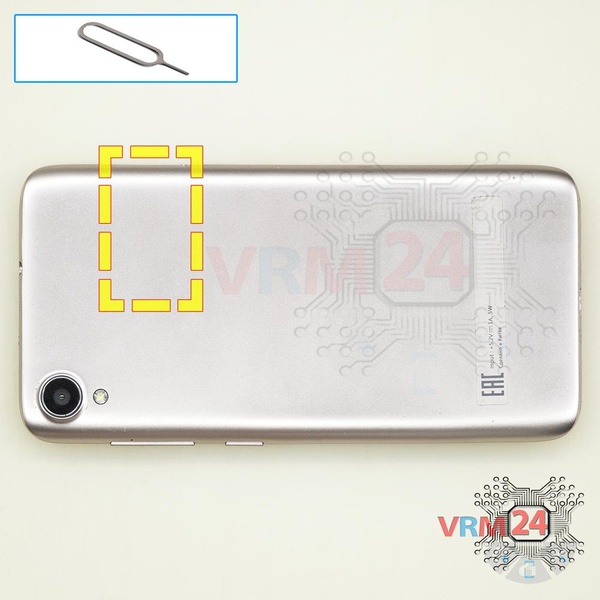

À l'aide de l'outil d'éjection, ouvrez le tiroir des cartes SIM et Micro SD et retirez-le.

⚠ Attention !

N'appuyez pas trop fort, cela pourrait causer des dommages.

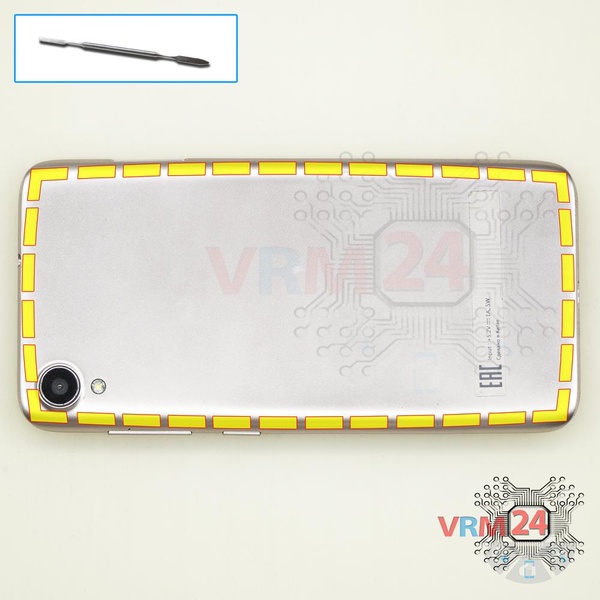

Ouvrez la coque arrière.

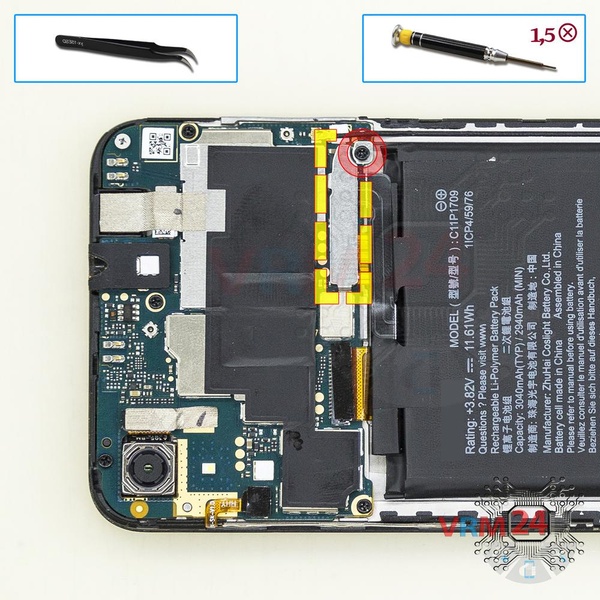

À l'aide d'un tournevis (cruciforme 1.5 mm PH000), dévissez 1 boulon et retirez le support maintenant les connecteurs.

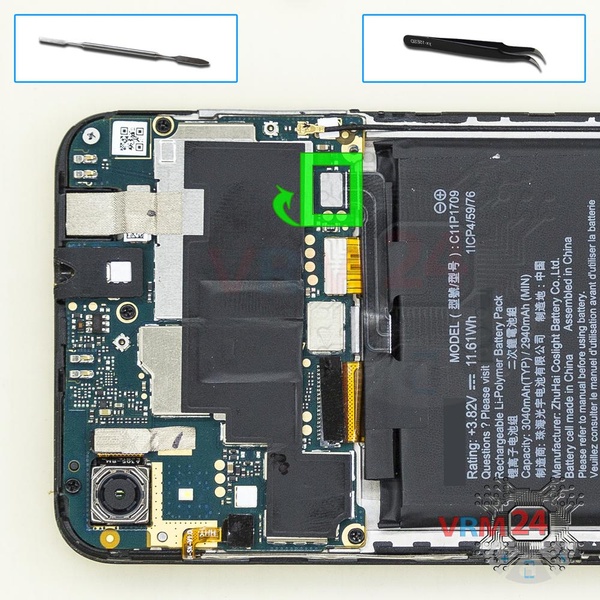

Débranchez le connecteur de la batterie. Le modèle de batterie de Asus ZenFone Live L1 est c11p1709.

⚠ Attention !

Nous recommandons vivement de débrancher le connecteur pour éviter un éventuel court-circuit pendant le démontage.

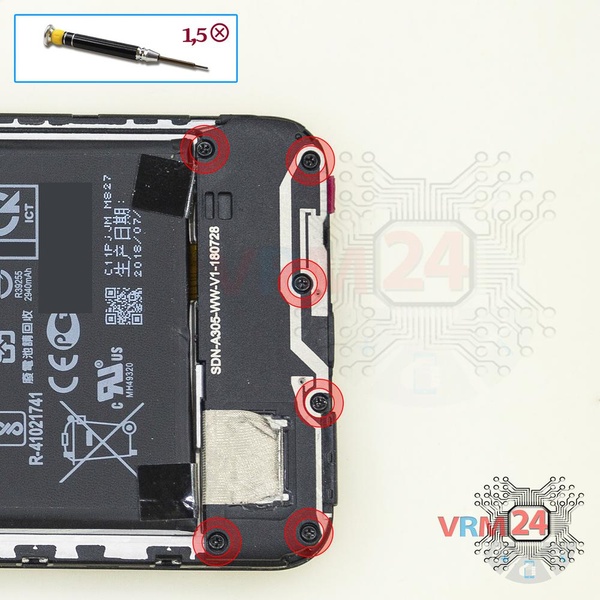

À l'aide d'un tournevis (Phillips 1.5 mm PH000), dévissez 6 vis.

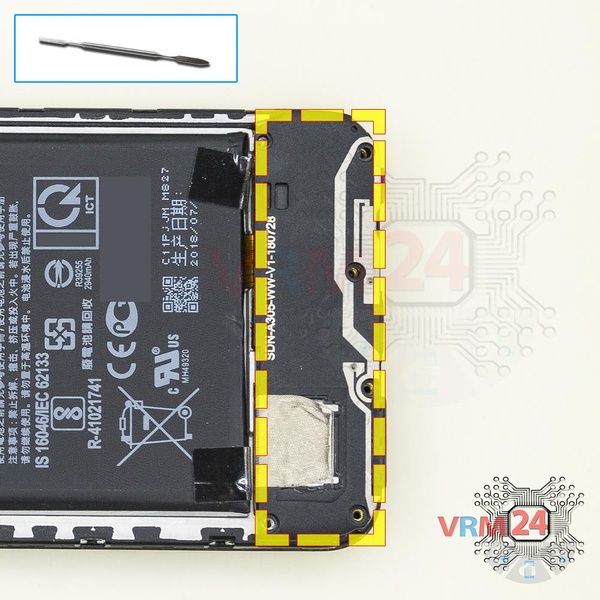

Soulevez et retirez l'ensemble du buzzer (haut-parleur).

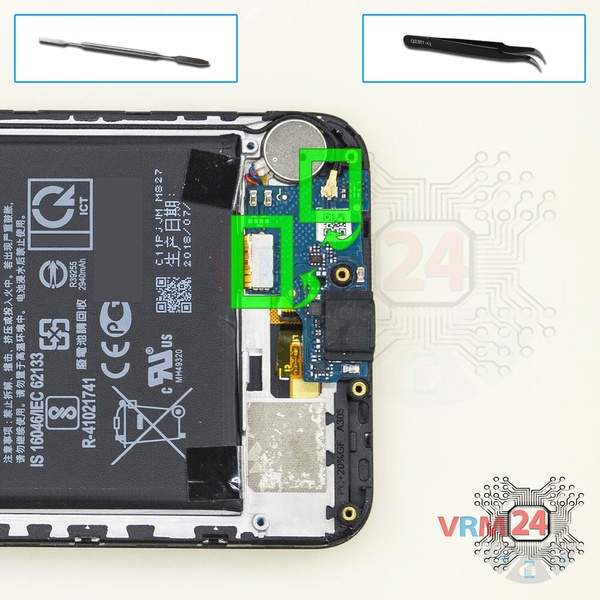

Déconnectez les connecteurs sur la carte fille.

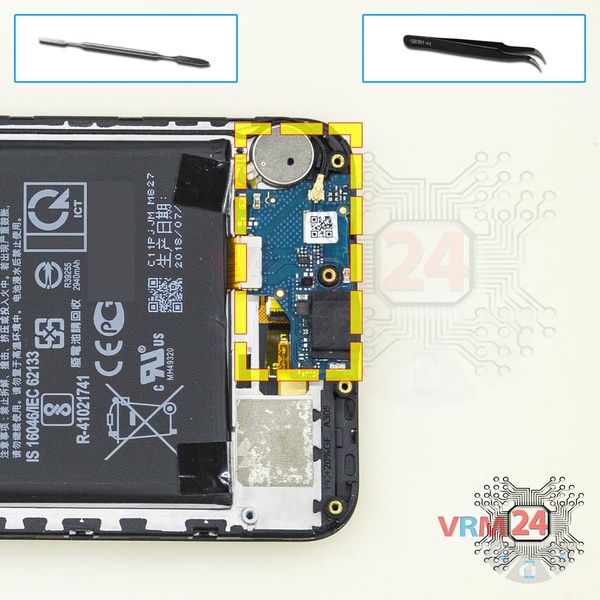

Retirez la carte fille, également appelée carte secondaire.

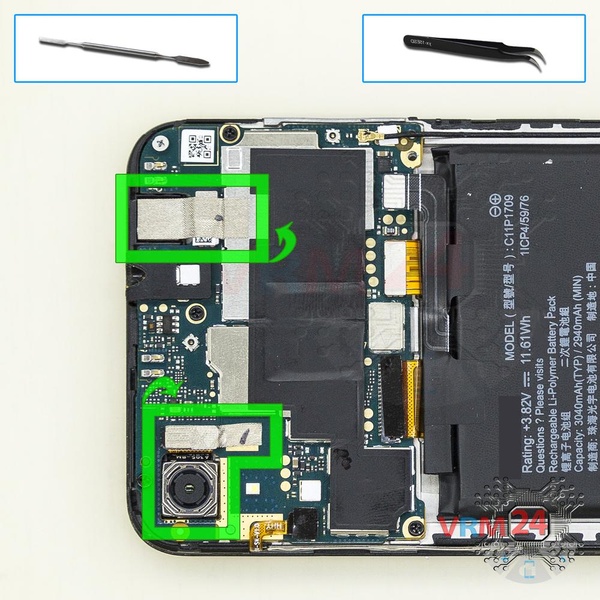

Débranchez les connecteurs de la carte mère et retirez les caméras principale et frontale (selfie).

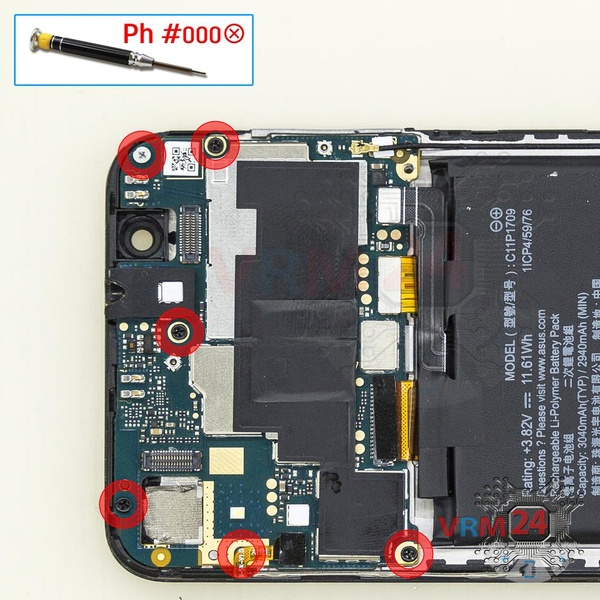

À l'aide d'un tournevis (Phillips 1.5 mm PH000), dévissez 6 vis sur la carte mère.

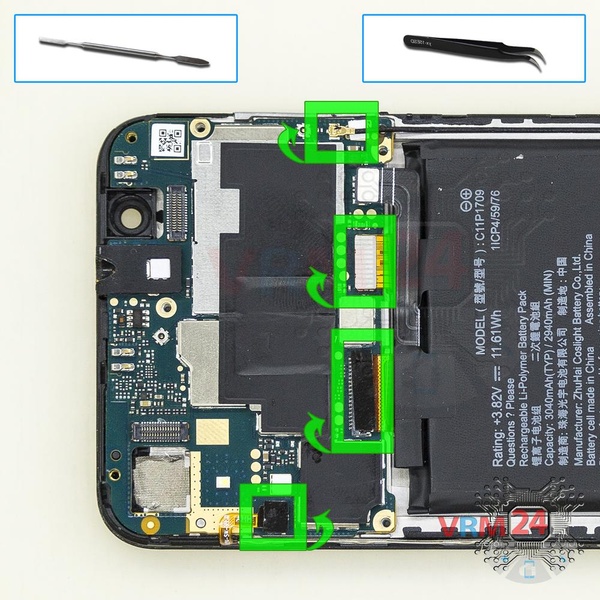

Débranchez les connecteurs sur la carte mère.

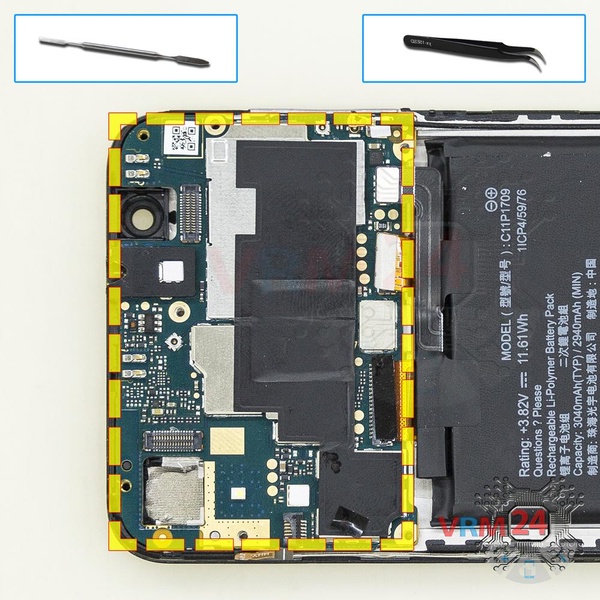

Retirez la carte mère.

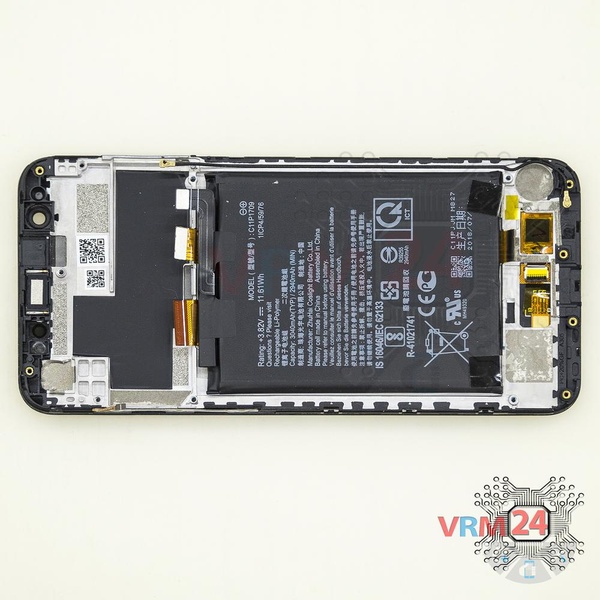

Les pièces se trouvent dans le cadre du module d'affichage.
