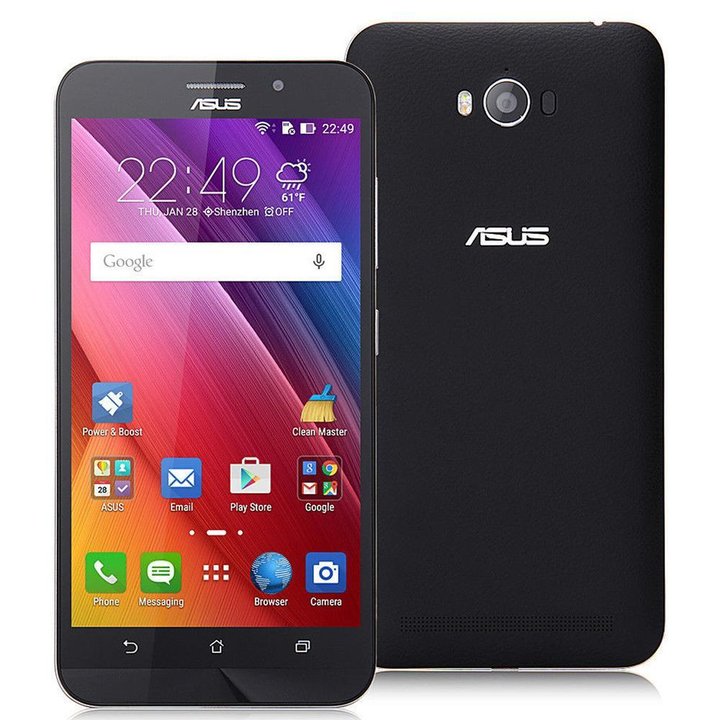

Démontage/Réparation de l'appareil mobile Asus ZenFone Max ZC550KL (Asus ZenFone Max) avec la description de chaque étape et l'ensemble d'outils requis.

Ouvrez la coque arrière.

À l'aide d'un tournevis (cruciforme 1.5 mm PH000), dévissez 12 vis dans le châssis du téléphone.

Faites levier et retirez le cadre intermédiaire.

À l'intérieur du châssis se trouvent : le haut-parleur (buzzer), le vibreur et la nappe avec la technologie d' auto-focus  laser. Faites levier & retirez ces pièces.

À l'aide d'un tournevis (Phillips 1.5 mm PH000), dévissez les 6 vis fixant la coque arrière.

Soulevez et retirez la batterie.

Déconnectez les connecteurs de la carte mère inférieure.

À l'aide d'un tournevis (cruciforme 1.5 mm PH000), dévissez 2 les vis dans la carte mère inférieure.

Retirez la carte mère inférieure.

Débranchez le connecteur sur la carte mère et retirez la caméra principale.

À l'aide d'un tournevis (Phillips 1.5 mm PH000), dévissez 2 vis dans la carte mère.

Débranchez les connecteurs sur la carte mère.

Retournez le PCB, débranchez le connecteur de l'intérieur et retirez la carte.

Retirez le câble coaxial, la nappe (câble plat flexible) des boutons de volume et d'alimentation et le haut-parleur d'oreille.

Pièces dans le châssis du module d'affichage.
