Outils recommandés
Tournevis Phillips #000
Outil d'ouverture / Spudger
Pincettes

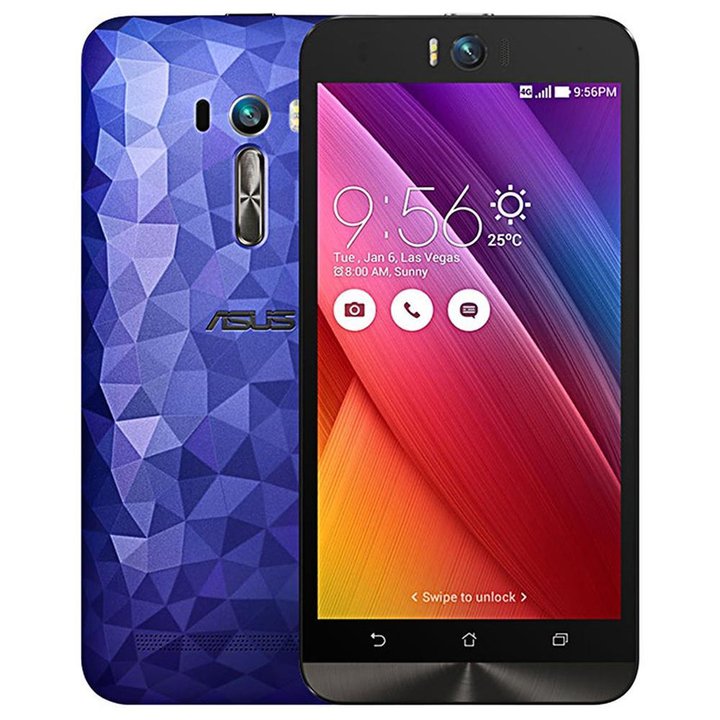

Démontage/Réparation de l'appareil mobile Asus ZenFone Selfie ZD551KL (Asus ZenFone Selfie) avec la description de chaque étape et l'ensemble d'outils requis.
6266
Vues
4
J'aime
—
Partager
40
Questions

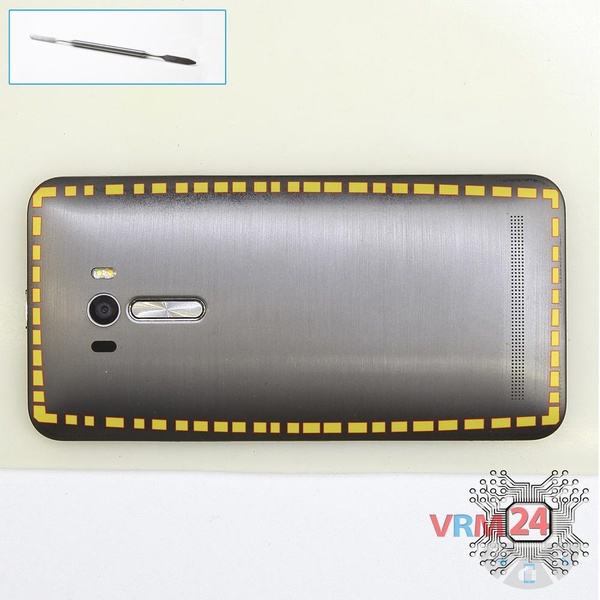

Étape 1.
Ouvrez la coque arrière
Ouvrez la coque arrière.

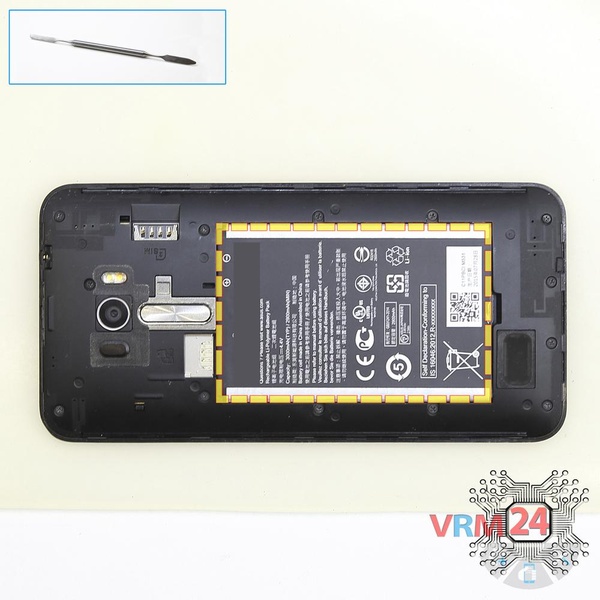

Étape 2.
Retirez la batterie
Soulevez et retirez la batterie.

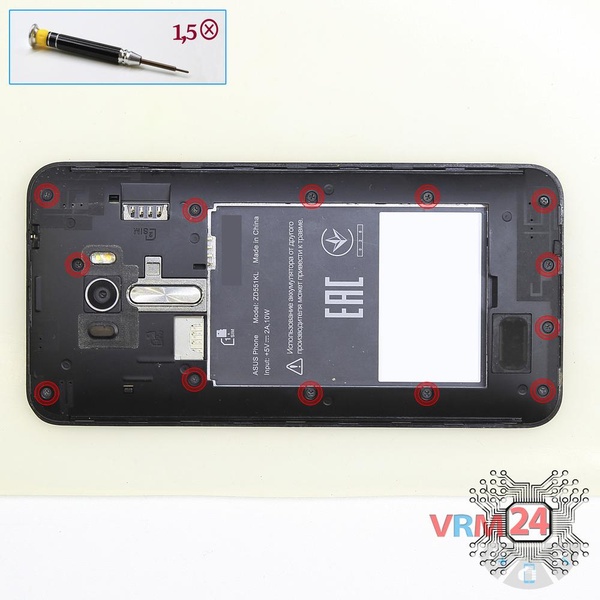

Étape 3.
Dévissez les vis
À l'aide d'un tournevis (Phillips 1.5 mm PH000), dévissez 13 vis dans le châssis du téléphone.

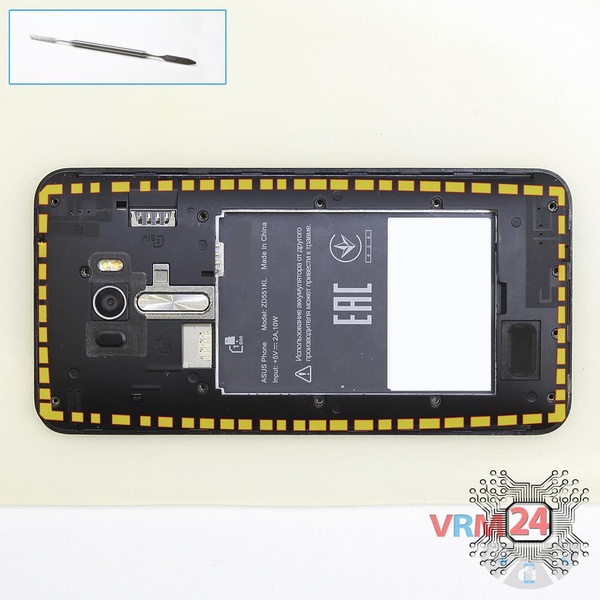

Étape 4.
Ouvrez le châssis intermédiaire
Faites levier et retirez le cadre intermédiaire.

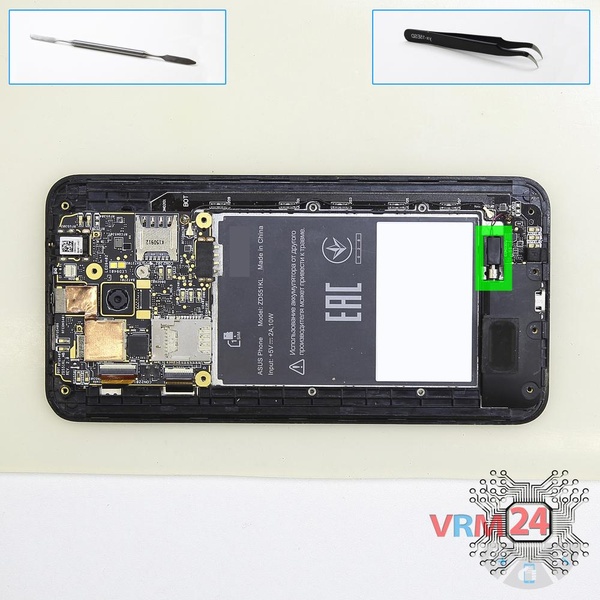

Étape 5.
Retirez le moteur de vibration
Faites levier et retirez le vibromoteur.

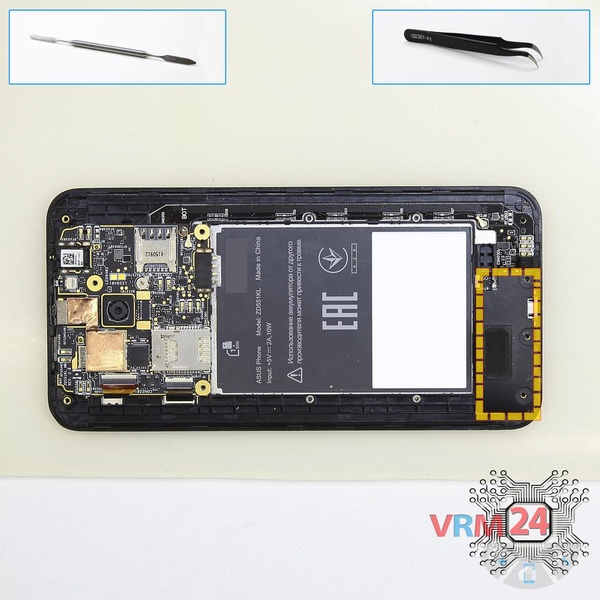

Étape 6.
Retirez la carte fille
Faites levier et retirez la partie inférieure.

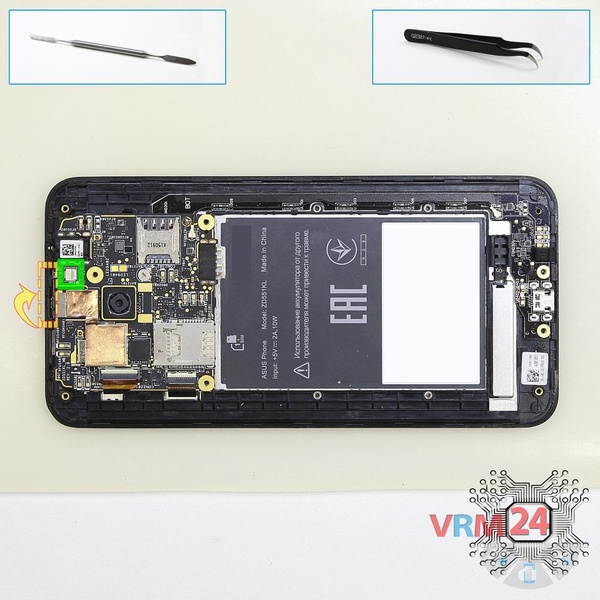

Étape 7.
Retirez le câble
Déconnectez & retirez la nappe flexible avec bouton d'alimentation.

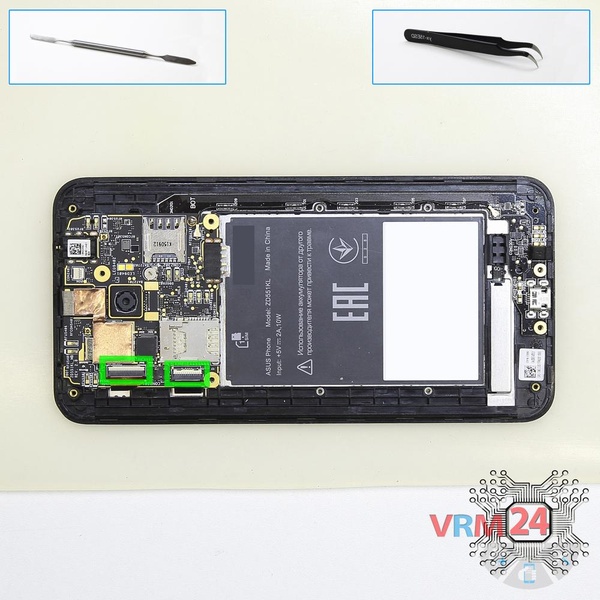

Étape 8.
Retirez la carte mère
Déconnectez les connecteurs sur la carte mère et retirez-la.

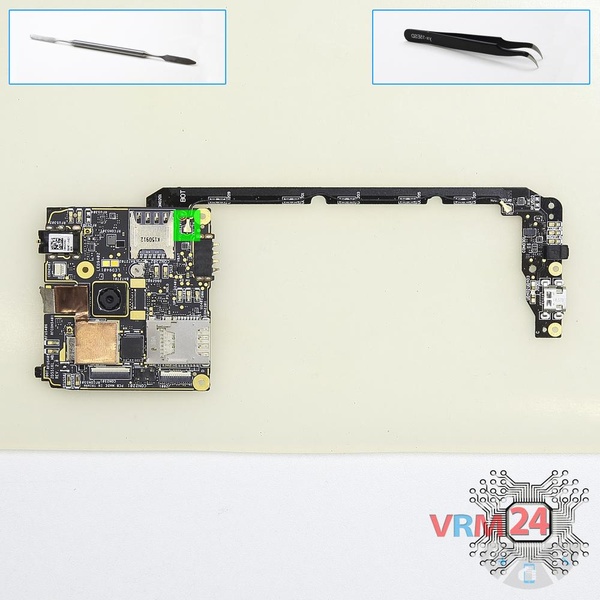

Étape 9.
Retirez le câble coaxial
Sur la carte mère, déconnectez les connecteurs du câble coaxial et retirez-le.

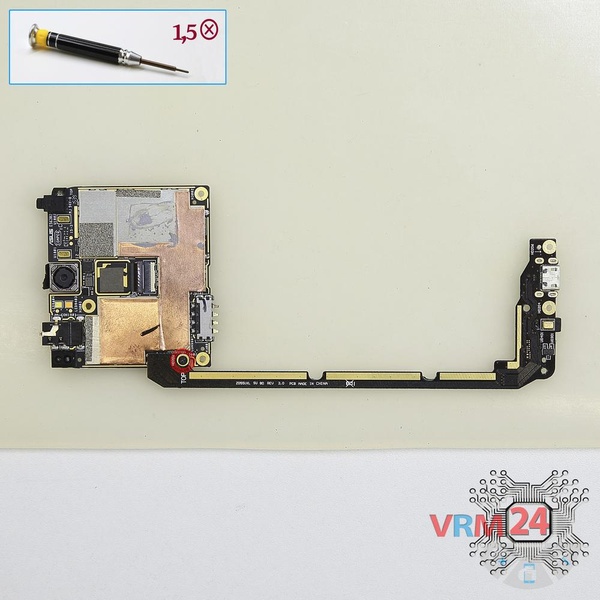

Étape 10.
Dévissez une vis
Retournez la carte mère et à l'aide d'un tournevis (Phillips 1.5 mm PH000), dévissez un boulon la reliant à la carte inférieure.

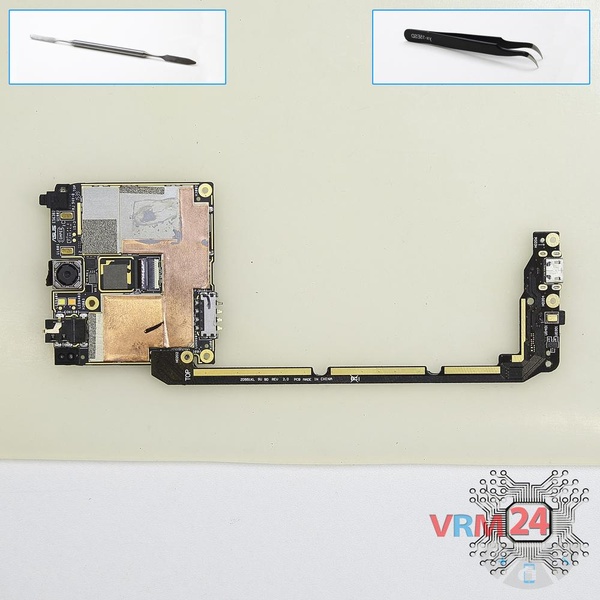

Étape 11.
Retirez la carte mère
Séparez les cartes.

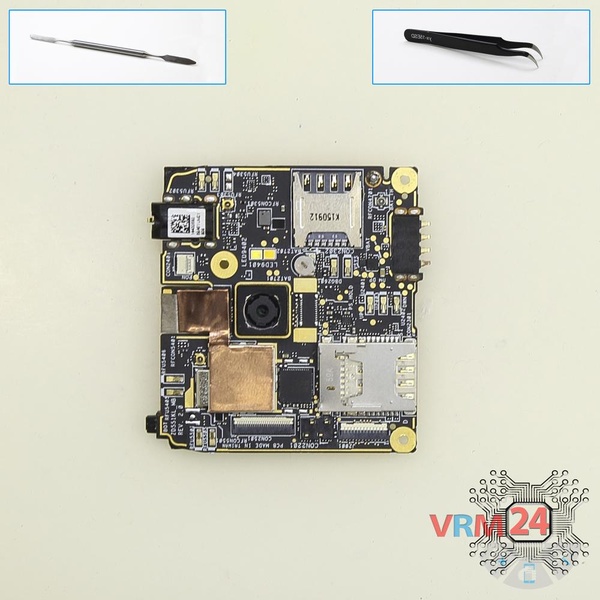

Étape 12.
Retirez les caméras
Sur la carte mère, décollez la feuille de dissipateur thermique et retirez les caméras principale et frontale.

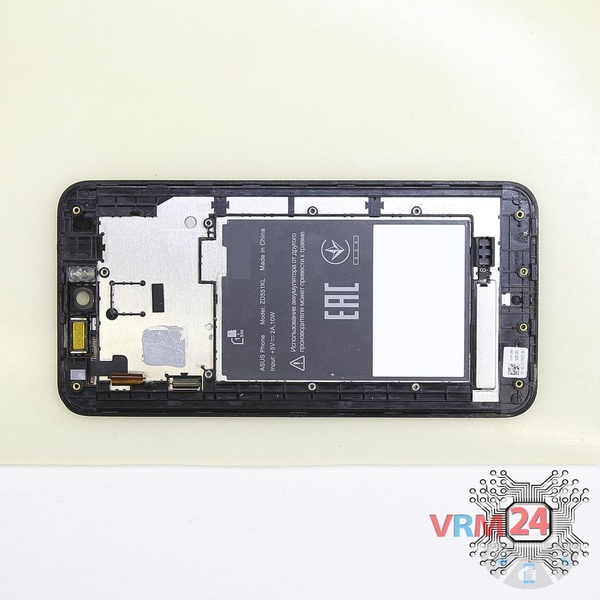

Étape 13.
Dans le cadre de l'écran est resté
Pièces dans le châssis du module d'affichage.
