Outils recommandés

Tournevis Phillips #000

Outil d'ouverture / Spudger

Pincettes

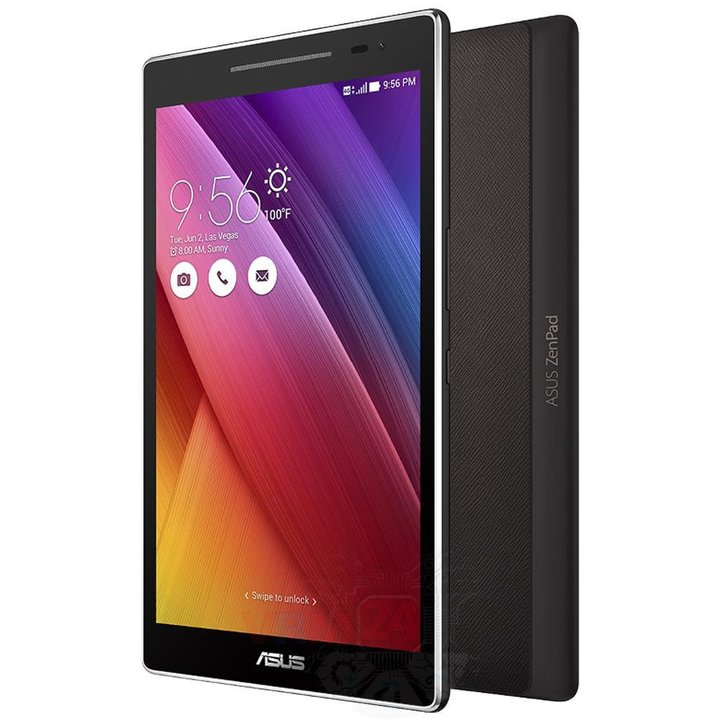

Démontage/Réparation de l'appareil mobile Asus ZenPad 8.0 Z380KL (Asus ZenPad 8.0) avec la description de chaque étape et l'ensemble d'outils requis.

8115

Vues

—

Questions

Vadim Popoff

Responsable du contenu / Auteur / Spécialiste du contenu

Spécialiste du contenu avec plus de 10 ans d’expérience dans le secteur des technologies.

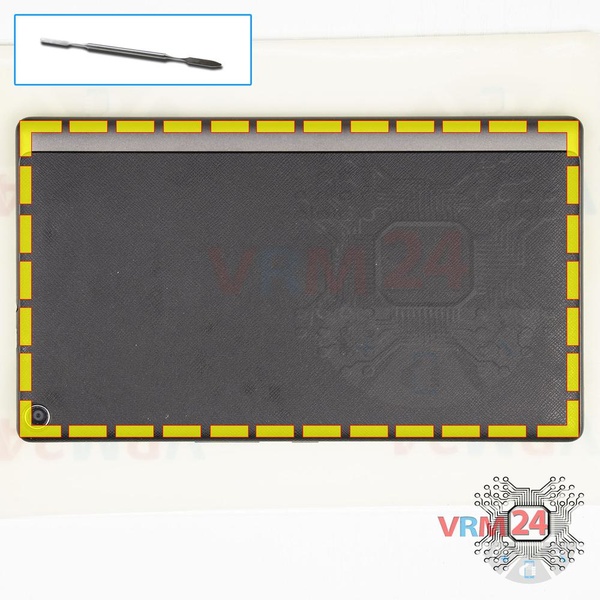

Étape 1.

Ouvrez la coque arrière

Ouvrez la coque arrière.

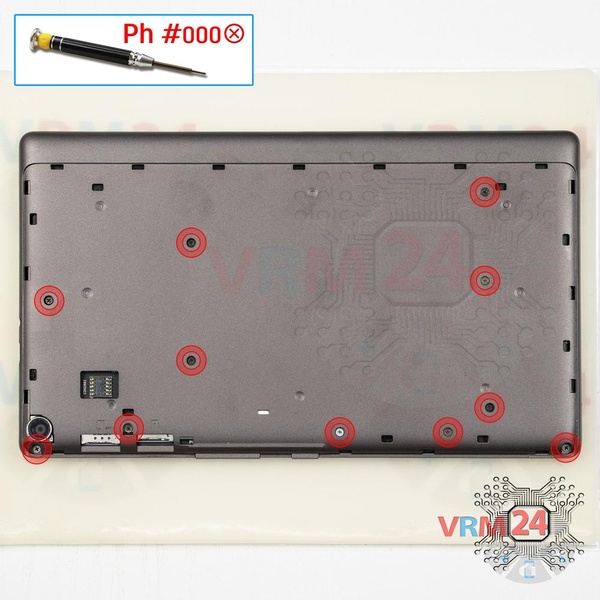

Étape 2.

Dévissez les vis

À l'aide d'un tournevis (Phillips 1.5 mm PH000), dévissez 10 vis courtes et une vis longue.

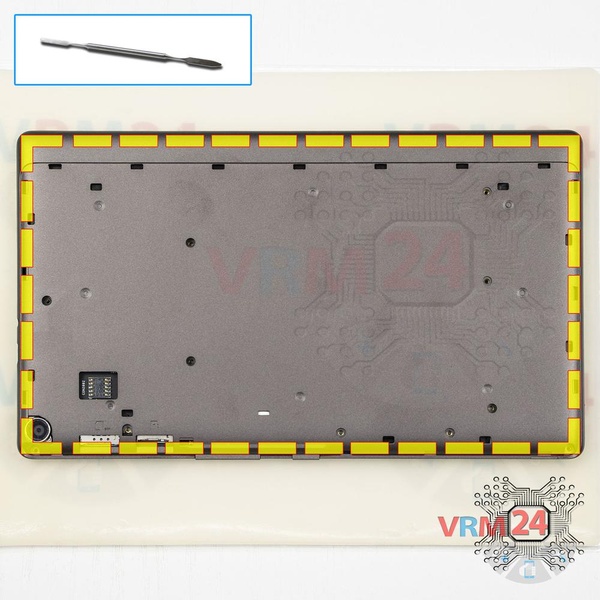

Étape 3.

Ouvrez le châssis intermédiaire

Ouvrez le capot intermédiaire.

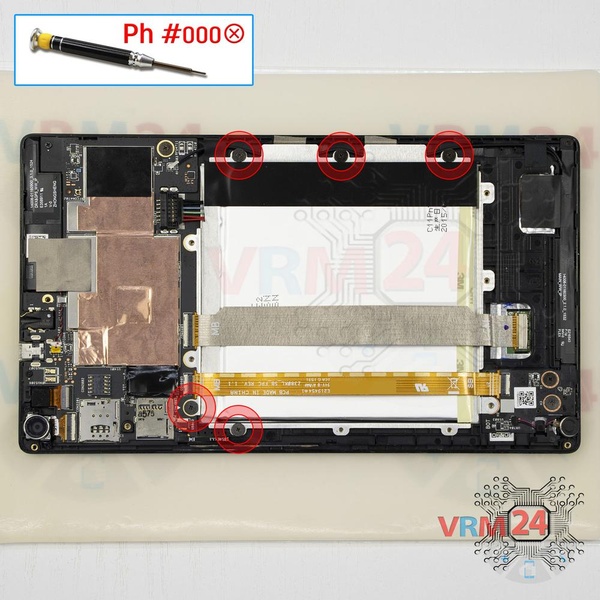

Étape 4.

Dévissez les vis

À l'aide d'un tournevis (cruciforme 1.5 mm PH000), dévissez les 5 vis qui maintiennent la batterie.

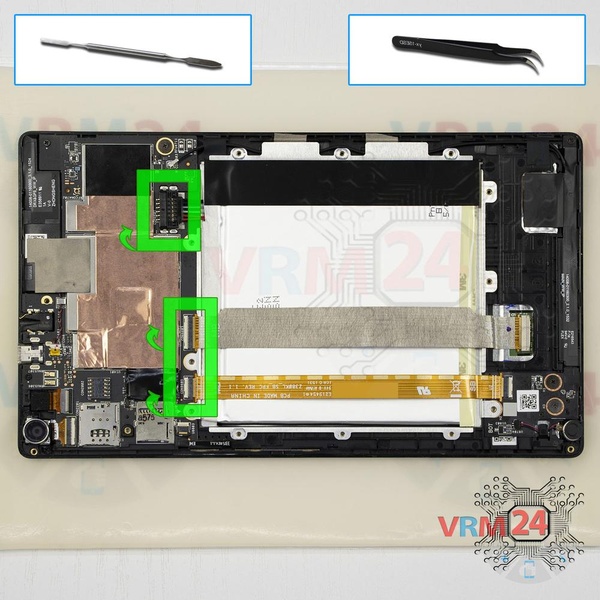

Étape 5.

Déconnectez les connecteurs

Soulevez les connecteurs inter-cartes et un connecteur de batterie.

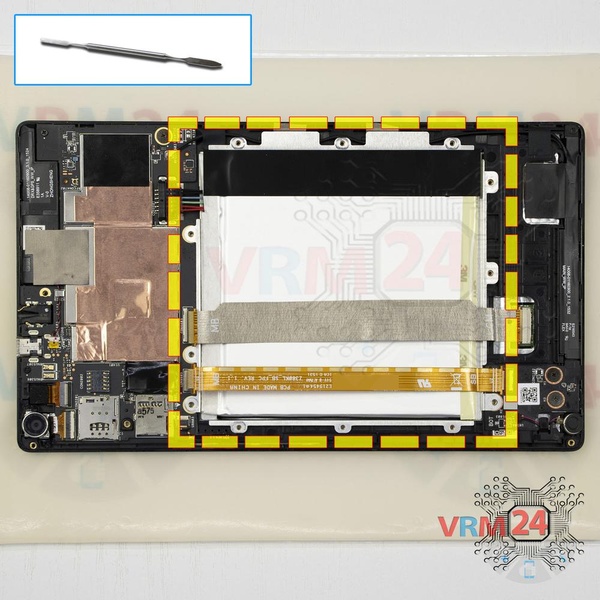

Étape 6.

Retirez la batterie

Retirez la batterie. Le modèle de batterie de Asus Z380KL est C11P1510.

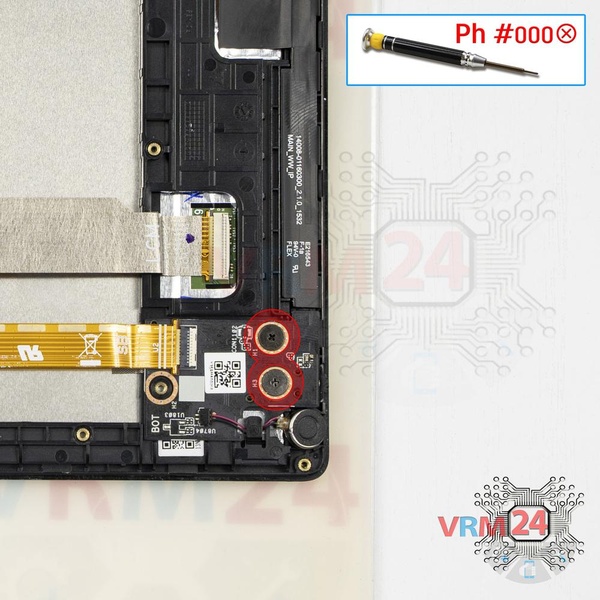

Étape 7.

Dévissez les vis

À l'aide d'un tournevis (Phillips 1.5 mm PH000), dévissez 2 vis dans la carte fille.

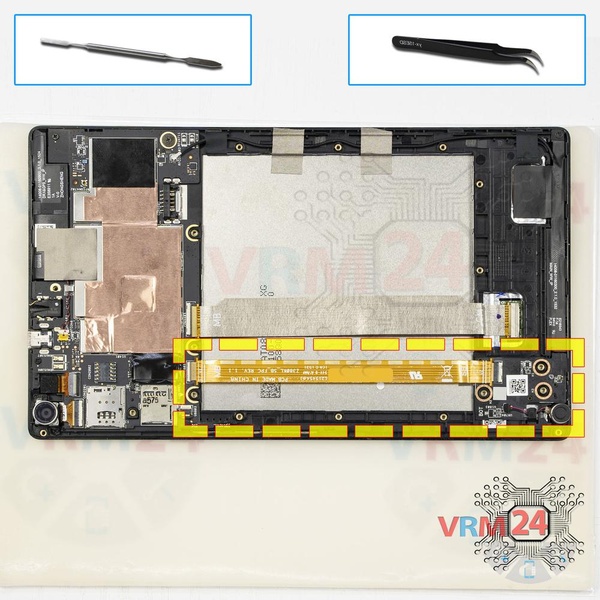

Étape 8.

Retirez la carte fille

Retirez la carte fille, également appelée sous-carte avec un câble inter-cartes.

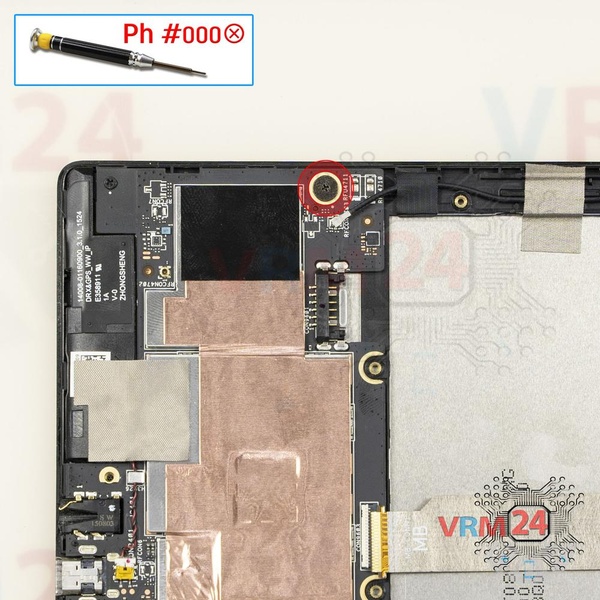

Étape 9.

Dévissez une vis

À l'aide d'un tournevis (Phillips 1.5 mm PH000), dévissez 1 vis de la carte mère.

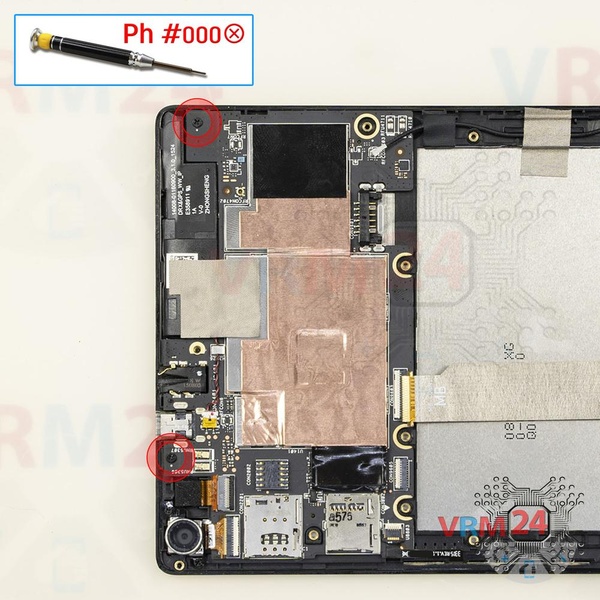

Étape 10.

Dévissez les vis

À l'aide d'un tournevis (cruciforme 1.5 mm PH000), dévissez les 2 vis de la carte mère.

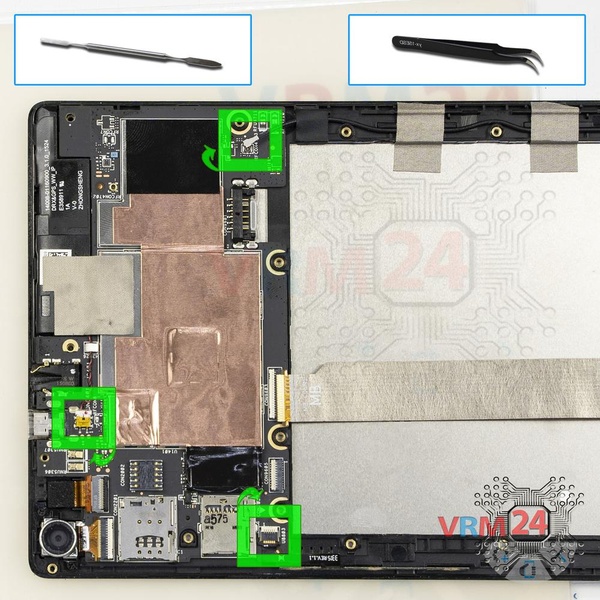

Étape 11.

Déconnectez les connecteurs

Débranchez les connecteurs de la carte mère.

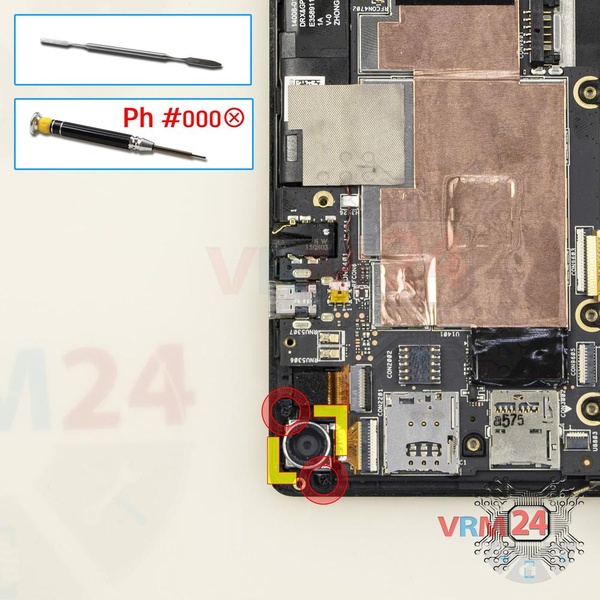

Étape 12.

Retirez le cache de la caméra

Retirez le cadre/la lunette de la caméra avec l'objectif.

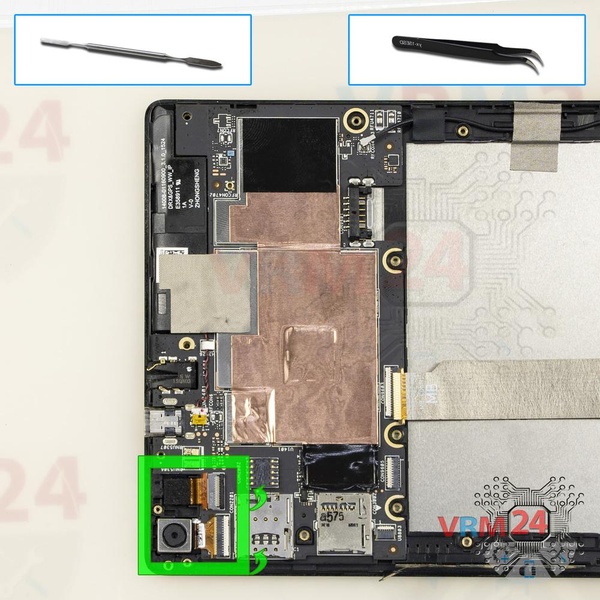

Étape 13.

Retirez les caméras

Déconnectez les connecteurs de la carte mère et retirez les caméras principale et frontale (selfie).

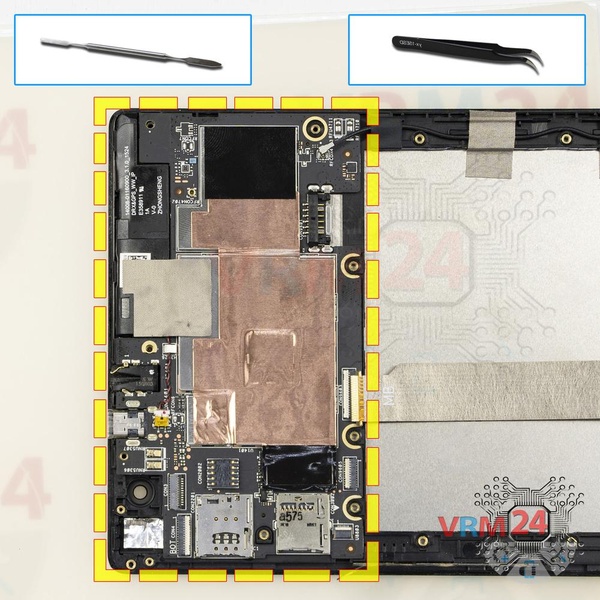

Étape 14.

Retirez la carte mère

Retirez la carte mère.

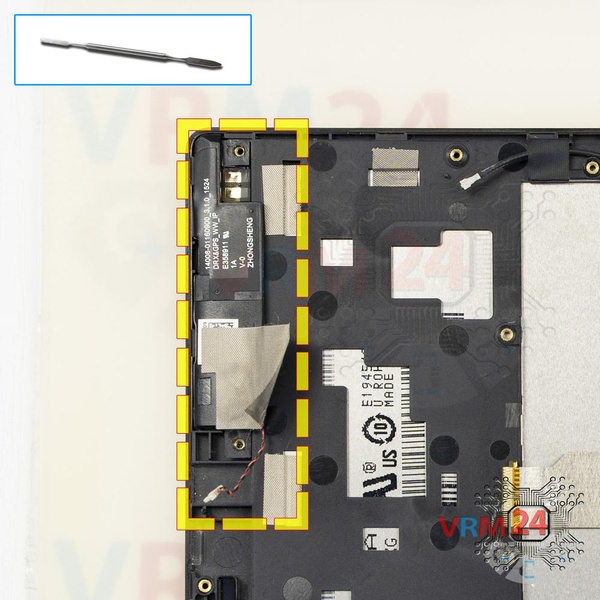

Étape 15.

Retirez le haut-parleur

Faites levier et retirez l'ensemble buzzer (haut-parleur).

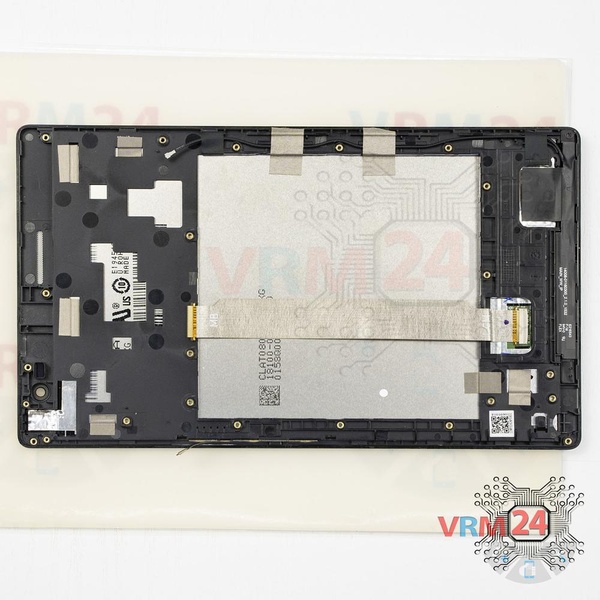

Étape 16.

Dans le cadre de l'écran est resté

Les pièces se trouvent dans le cadre du module d'affichage.

Evgenii Kuzmin

Ingénieur confirmé en maintenance et réparation

Le démontage\la réparation présente un niveau de difficulté facile et prend environ 14 minutes. Ce guide convient à tous les modèles Asus ZenPad 8.0 Z380KL or Асус ЗенПад 8.0 commercialisés dans différents pays.

#instructions #Asus #Asus ZenPad 8.0 Z380KL

Instructions de démontage détaillées du Asus ZenPad 8.0 Z380KL en vidéo, réalisées par notre centre de réparation et service mobile :
