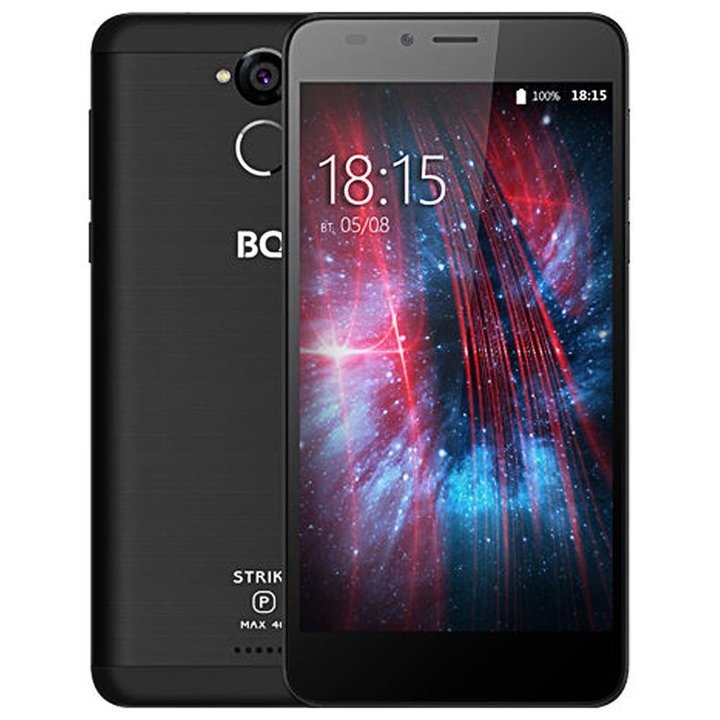

Démontage/Réparation de l'appareil mobile BQ-5510 Strike Power Max 4G (BQ 5510 Strike Power Max 4G) avec la description de chaque étape et l'ensemble d'outils requis.

Ouvrez la coque arrière.

À l'aide d'un tournevis (cruciforme Phillips 1.5 mm), dévissez 15 vis dans le châssis du téléphone.

Retirez le châssis intermédiaire.

Débranchez le connecteur et retirez le lecteur d'empreintes digitales et débranchez le connecteur de la batterie.

⚠ Attention !

Nous vous recommandons vivement de débrancher le connecteur afin d'éviter un éventuel court-circuit lors du démontage.

Débranchez les connecteurs sur la carte mère inférieure.

Retirez la carte mère inférieure.

À l'aide d'un tournevis (cruciforme Phillips 1.5 mm), dévissez les 4 vis fixant la batterie.

Retirez la batterie.

Débranchez le connecteur sur la carte mère et retirez la caméra principale .

À l'aide d'un tournevis (cruciforme Phillips 1.5 mm), dévissez 2 vis dans la carte mère.

Débranchez les connecteurs sur la carte mère.

⚠ Attention !

Le connecteur du câble coaxial se trouve à l'intérieur de la carte.

Retirez la carte mère.

Pièces dans le châssis du module d'affichage.
