Outils recommandés

Fer à souder

Tournevis Phillips #000

Outil d'ouverture / Spudger

Pincettes

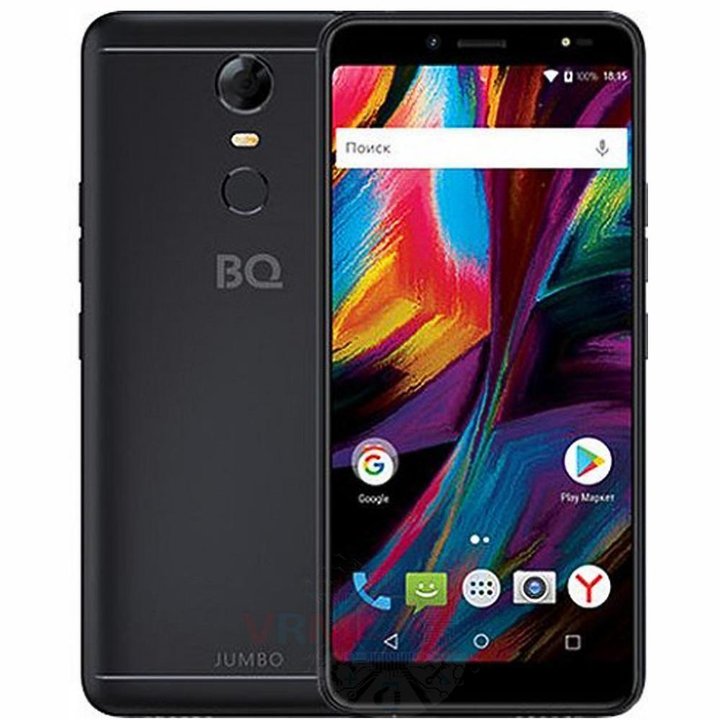

Démontage/Réparation de l'appareil mobile BQ-6001L JUMBO (BQ 6001 Jumbo) avec la description de chaque étape et l'ensemble d'outils requis.

4382

Vues

—

Questions

Vadim Popoff

Responsable du contenu / Auteur / Spécialiste du contenu

Spécialiste du contenu avec plus de 10 ans d’expérience dans le secteur des technologies.

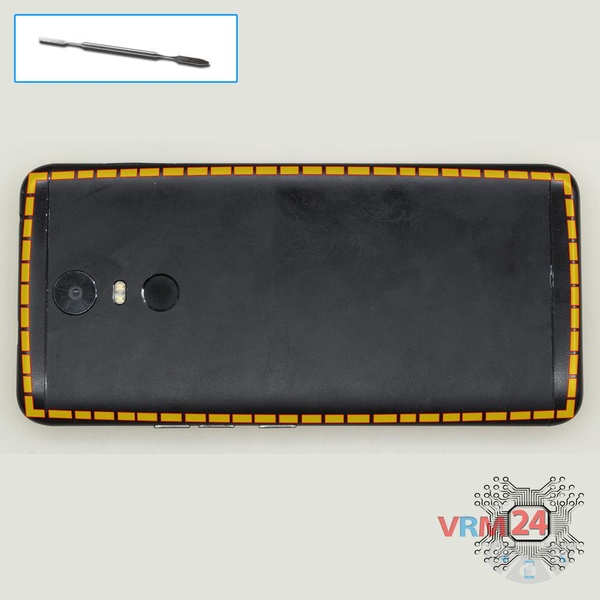

Étape 1.

Ouvrez la coque arrière

Ouvrez la coque arrière.

⚠ Attention !

Pour une séparation soigneuse, nous recommandons d'utiliser un pistolet thermique. En même temps, il est nécessaire de chauffer soigneusement dans l'ordre, afin de ne pas endommager la surface de l'appareil.

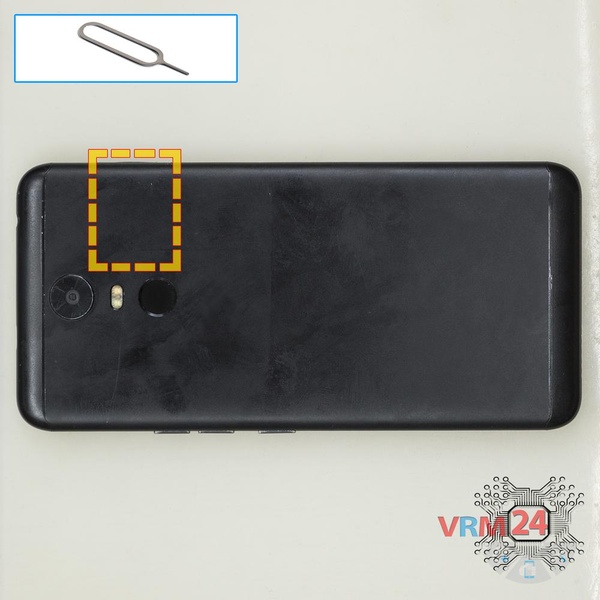

Étape 2.

Ouvrez la coque arrière

Ouvrez la coque arrière.

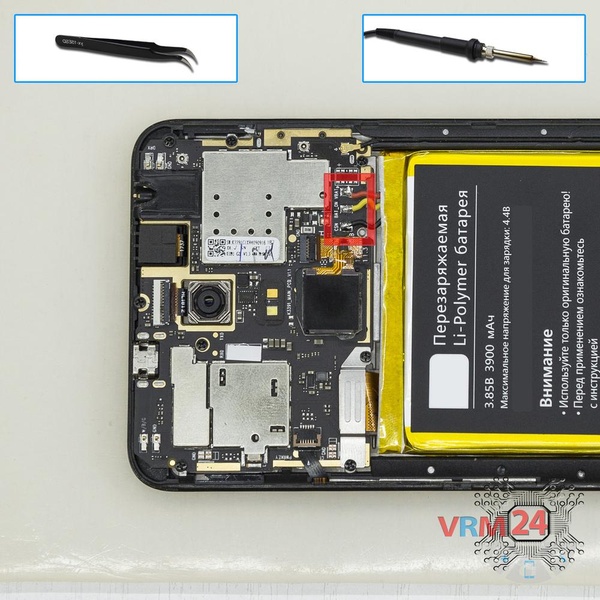

Étape 3.

Déssoudez les fils

Déssoudez les fils de la batterie.

⚠ Attention !

Nous recommandons fortement de déssouder les fils pour éviter un éventuel court-circuit lors du démontage.

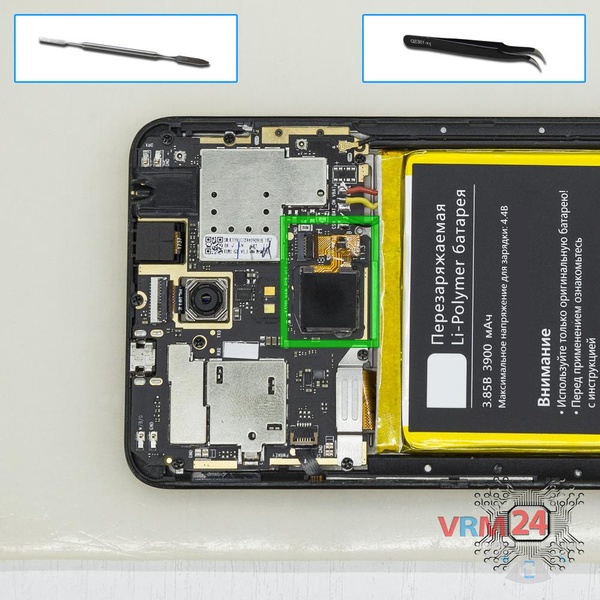

Étape 4.

Retirez le capteur d'empreintes digitales

Débranchez le connecteur et retirez le capteur d'empreintes digitales.

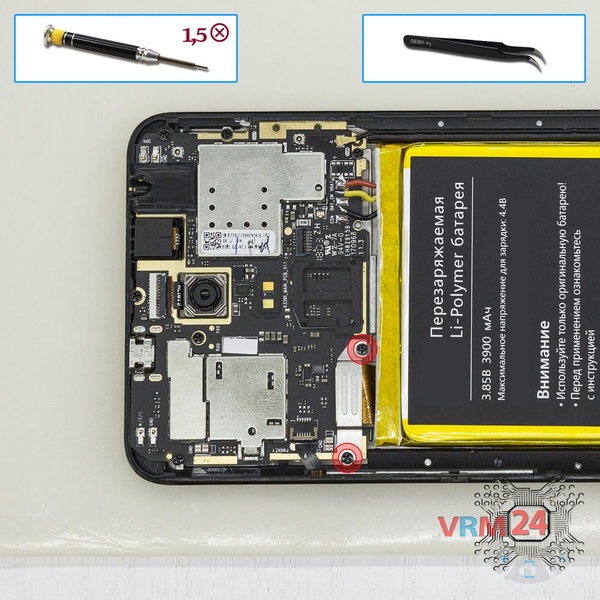

Étape 5.

Retirez le support

À l'aide d'un tournevis (cruciforme 1.5 mm PH000), dévissez 2 boulons et retirez le support qui maintient le connecteur.

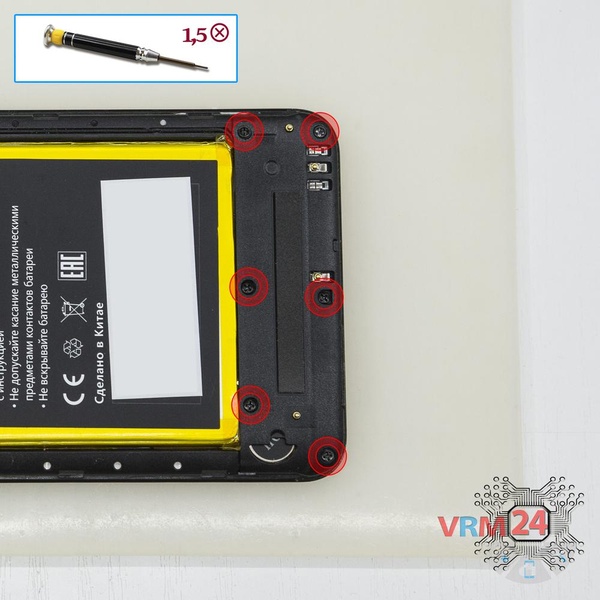

Étape 6.

Dévissez les vis

À l'aide d'un tournevis (Phillips 1.5 mm PH000), dévissez 6 les boulons dans la partie inférieure.

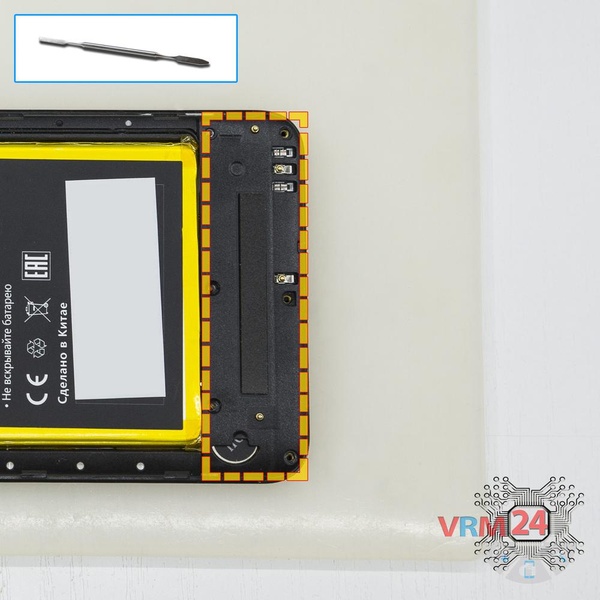

Étape 7.

Ouvrez la coque arrière

Soulevez et retirez le couvercle.

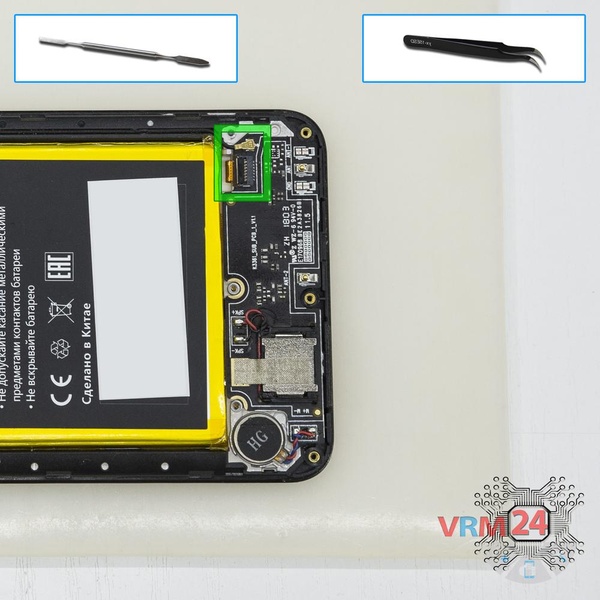

Étape 8.

Déconnectez les connecteurs

Débranchez les connecteurs sur la carte mère.

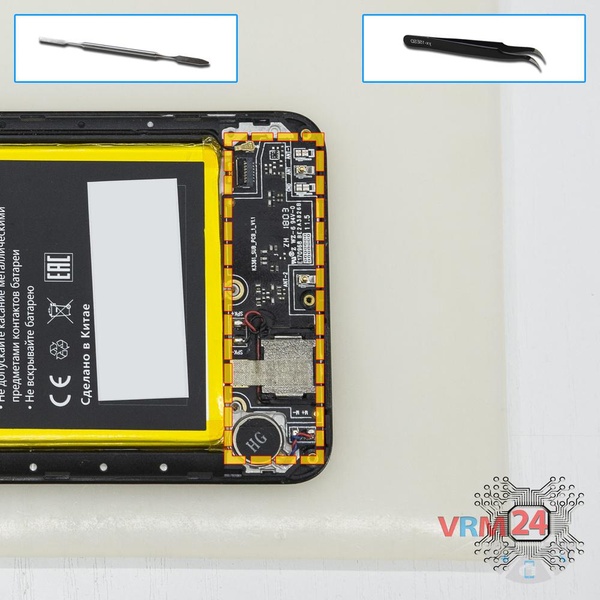

Étape 9.

Retirez la carte fille

Retirez la carte mère inférieure.

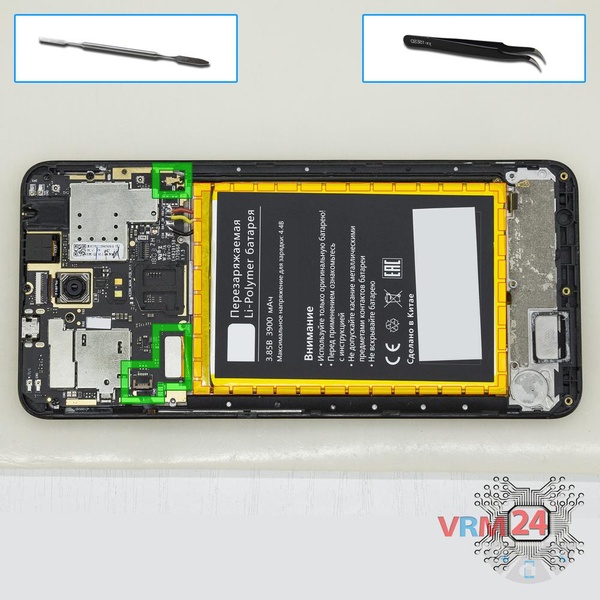

Étape 10.

Retirez la batterie

Déconnectez les connecteurs sur la carte mère. Retirez également la batterie.

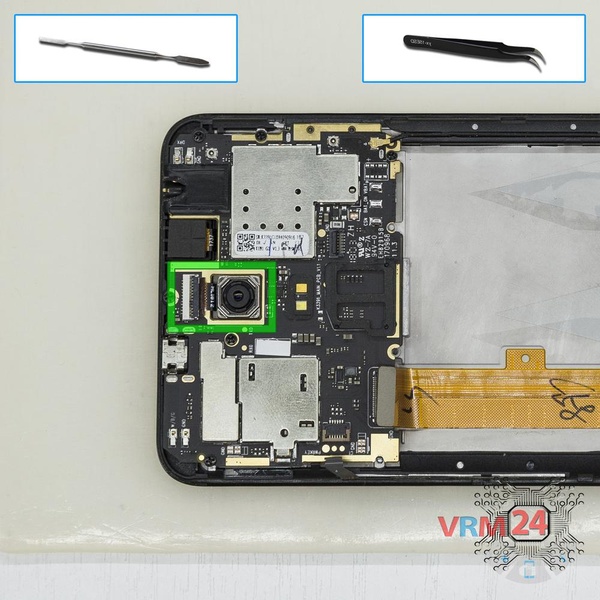

Étape 11.

Retirez la caméra arrière

Débranchez le connecteur sur la carte mère et retirez la caméra principale.

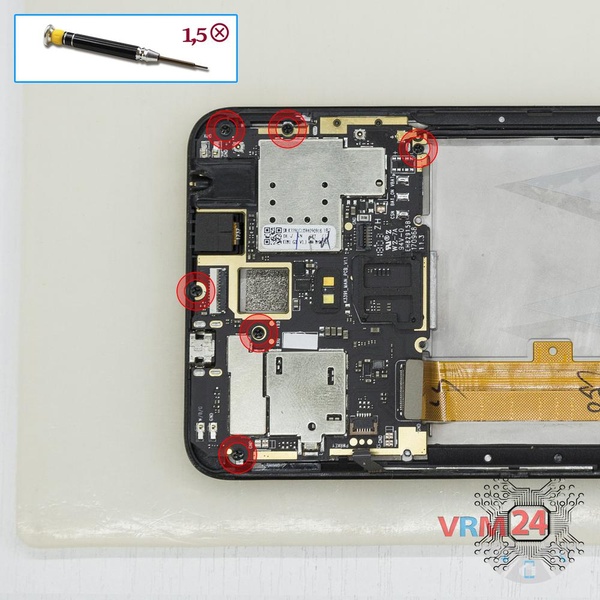

Étape 12.

Dévissez les vis

À l'aide d'un tournevis (Phillips 1.5 mm PH000), dévissez 6 boulons dans la carte PCB.

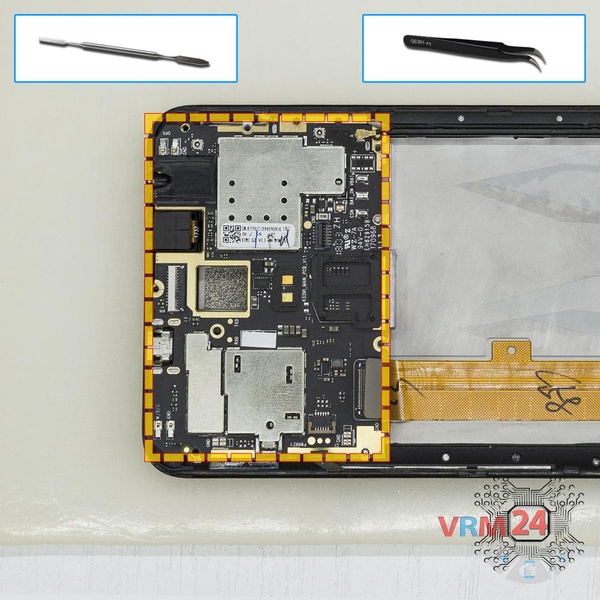

Étape 13.

Retirez la carte mère

Retirez la carte mère.

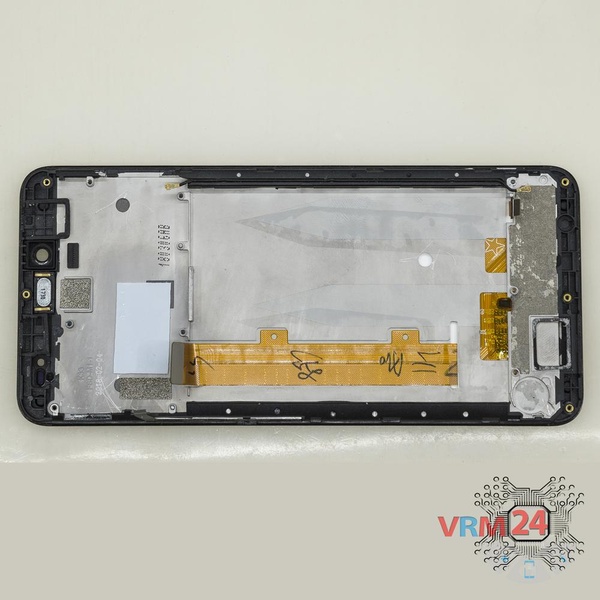

Étape 14.

Dans le cadre de l'écran est resté

Les pièces se trouvent dans le cadre du module d'affichage.

Evgenii Kuzmin

Ingénieur confirmé en maintenance et réparation

Le démontage\la réparation présente un niveau de difficulté facile et prend environ 16 minutes. Ce guide convient à tous les modèles BQ-6001L JUMBO or Бикью 6001 Джамбо commercialisés dans différents pays.

#instructions #BQ #BQ-6001L JUMBO

Instructions de démontage détaillées du BQ-6001L JUMBO en vidéo, réalisées par notre centre de réparation et service mobile :
