Outils recommandés
Fer à souder
Tournevis Phillips #000
Outil d'ouverture / Spudger
Pincettes

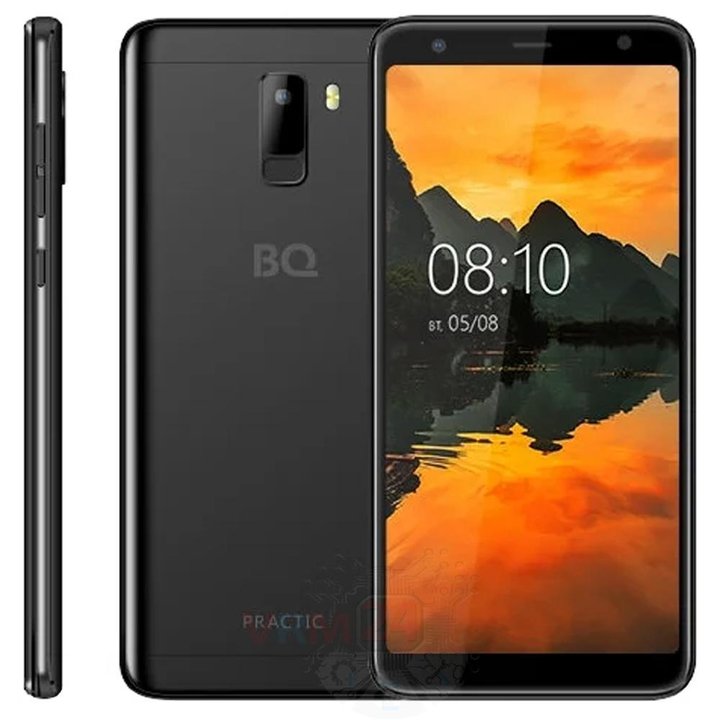

Démontage/Réparation de l'appareil mobile BQ-6010G Practic avec la description de chaque étape et l'ensemble d'outils requis.
5525
Vues
2
J'aime
—
Partager
3
Questions

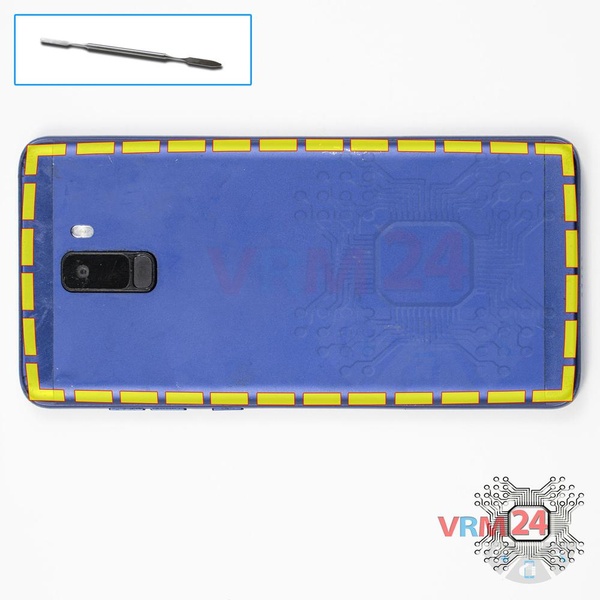

Étape 1.
Ouvrez la coque arrière
Ouvrez la coque arrière.

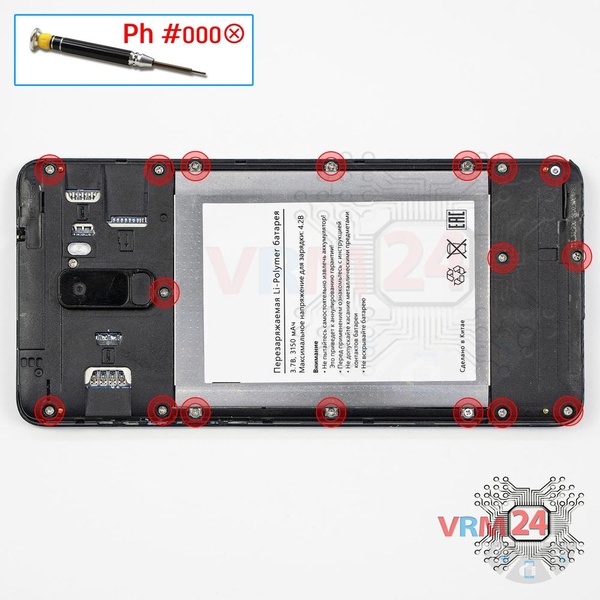

Étape 2.
Dévissez les vis
À l'aide d'un tournevis (Phillips 1.5 mm PH000), dévissez 17 vis.

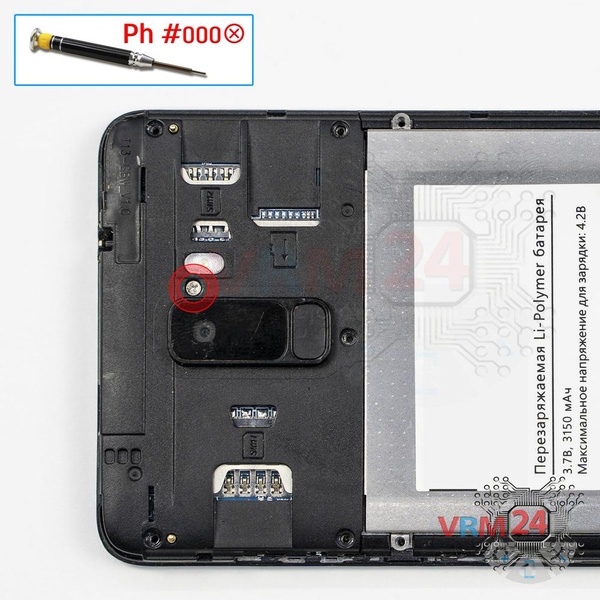

Étape 3.
Dévissez une vis
À l'aide d'un tournevis (Phillips 1.5 mm PH000), dévissez 1 vis longue.

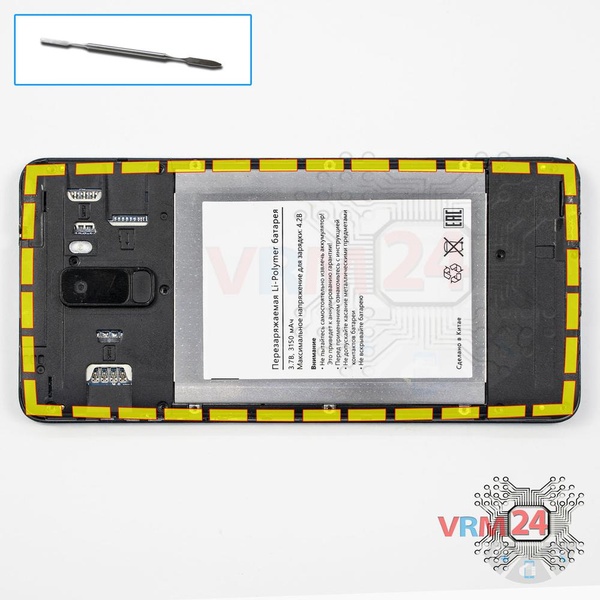

Étape 4.
Ouvrez les coques
Ouvrez les capots.

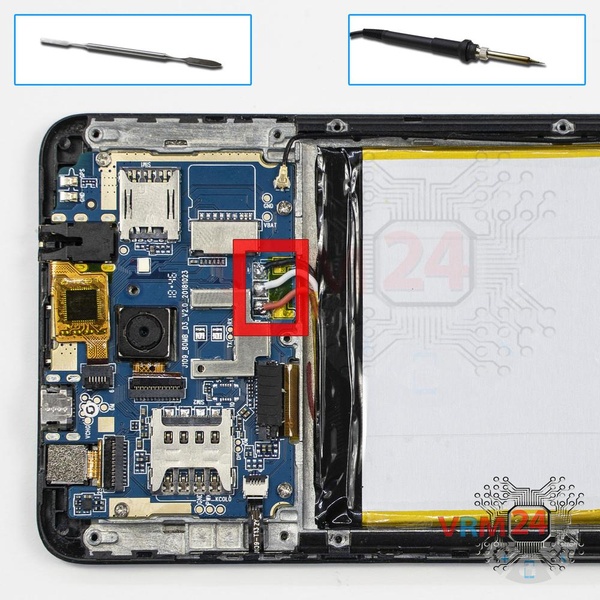

Étape 5.
Déssoudez les fils
Déssoudez les fils de la batterie. Repliez le fil rouge et fixez-le avec du ruban adhésif ou un film pour éviter le court-circuit.

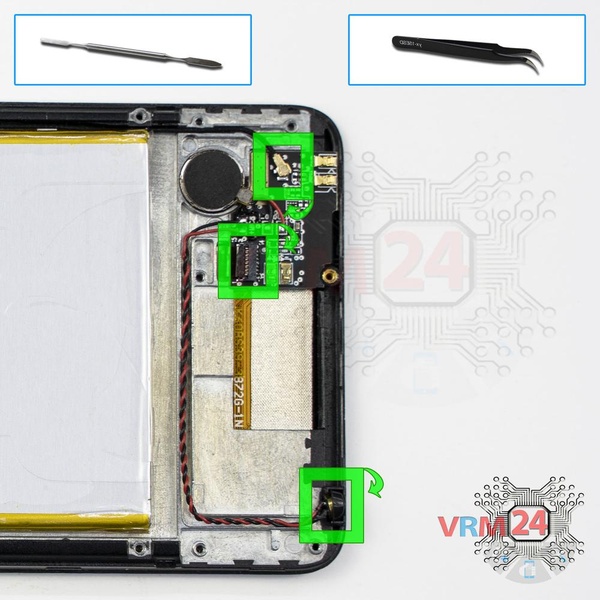

Étape 6.
Déconnectez les connecteurs
Déconnectez les connecteurs sur la carte fille et libérez les fils menant au microphone.

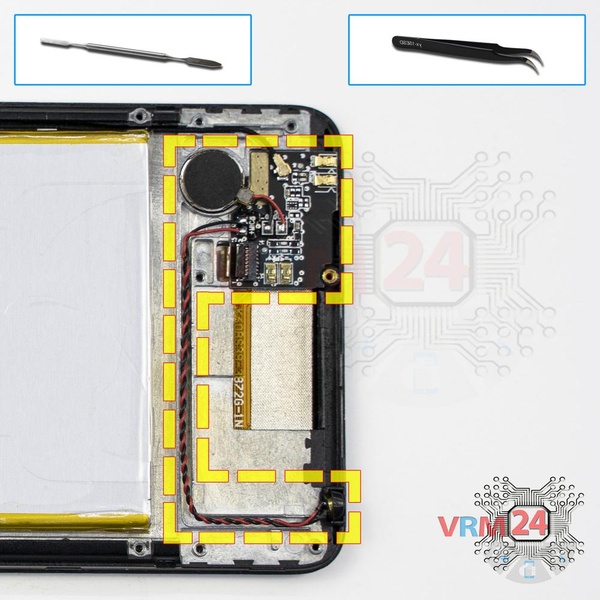

Étape 7.
Retirez la carte fille
Retirez la carte fille, également appelée sous-carte.

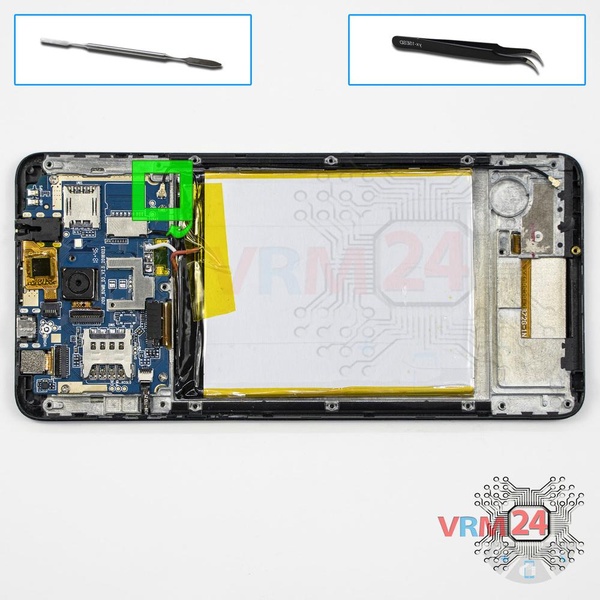

Étape 8.
Retirez le câble coaxial
Soulevez le connecteur et retirez le câble coaxial.

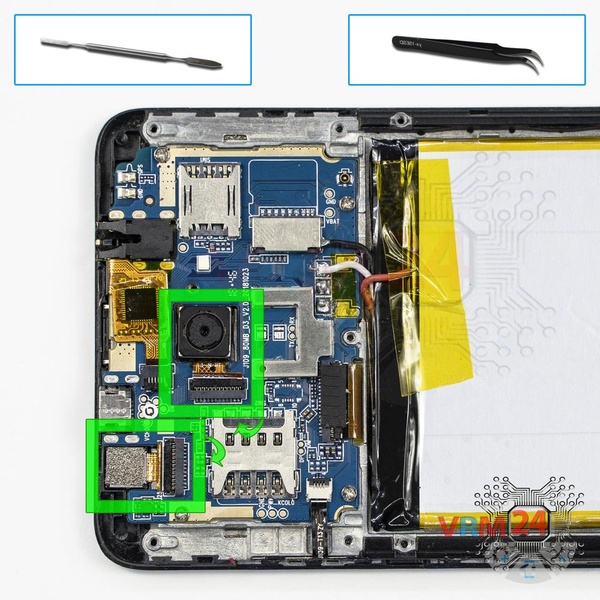

Étape 9.
Retirez les caméras
Déconnectez les connecteurs de la carte mère et retirez les caméras principale et frontale (selfie).

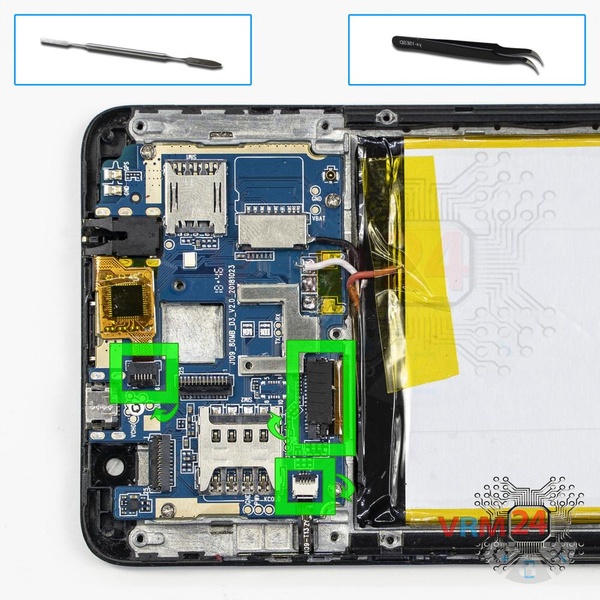

Étape 10.
Déconnectez les connecteurs
Débranchez les connecteurs de la carte mère.

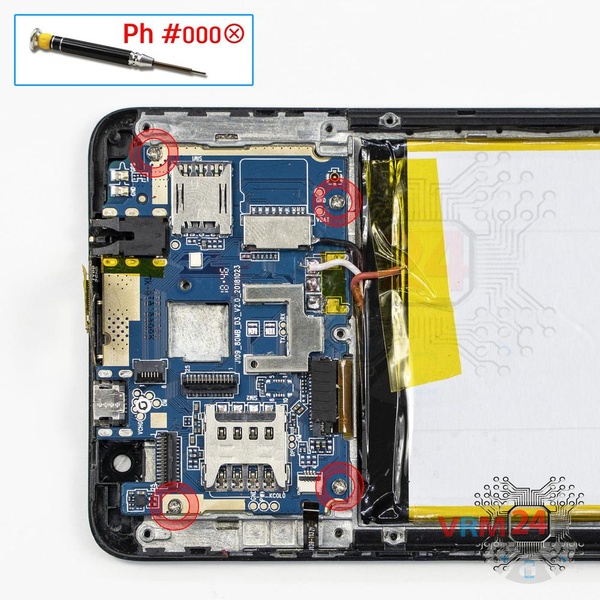

Étape 11.
Dévissez les vis
À l'aide d'un tournevis (Phillips 1.5 mm PH000), dévissez 4 vis dans la carte mère.
Étape 12.
Retirez la carte mère
Retirez la carte mère.

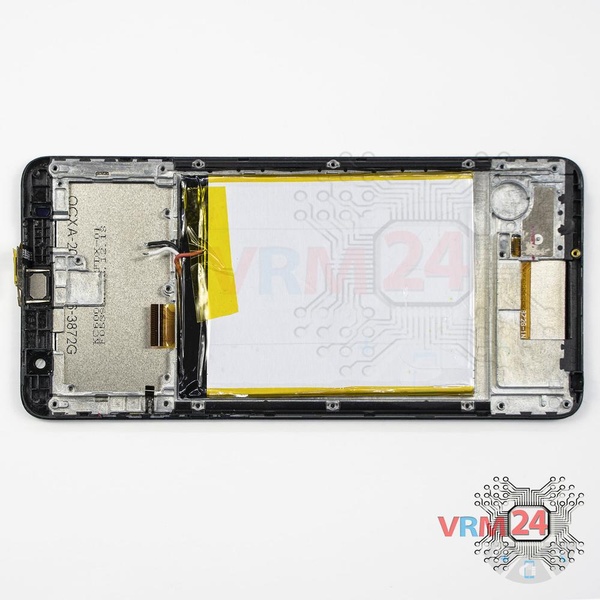

Étape 13.
Dans le cadre de l'écran est resté
Les pièces se trouvent dans le cadre du module d'affichage.
Si vous avez une question, posez-la-nous et nous essaierons d'y répondre le plus en détail possible. Si cet article vous a été utile, veuillez l'évaluer.
