Outils recommandés

Tournevis Phillips #000

Outil d'ouverture / Spudger

Pincettes

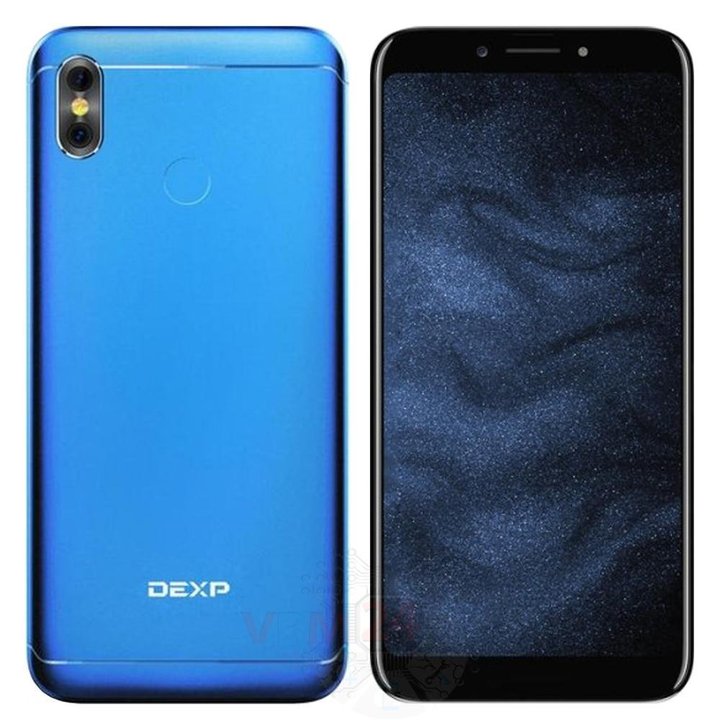

Démontage/Réparation de l'appareil mobile DEXP BS155 (Dexp BS155) avec la description de chaque étape et l'ensemble d'outils requis.

6752

Vues

—

Questions

Vadim Popoff

Responsable du contenu / Auteur / Spécialiste du contenu

Spécialiste du contenu avec plus de 10 ans d’expérience dans le secteur des technologies.

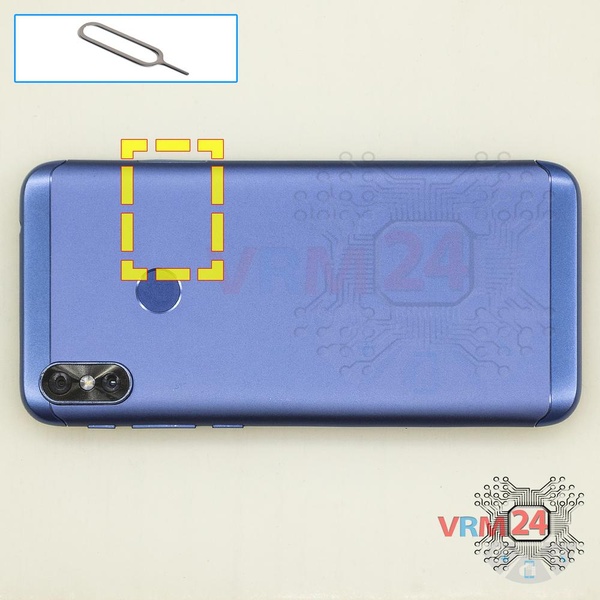

Étape 1.

Retirez les tiroirs

À l'aide de l'outil d'éjection, ouvrez le tiroir des cartes SIM et Micro SD et retirez-le.

⚠ Attention !

N'appuyez pas trop fort, cela pourrait causer des dommages.

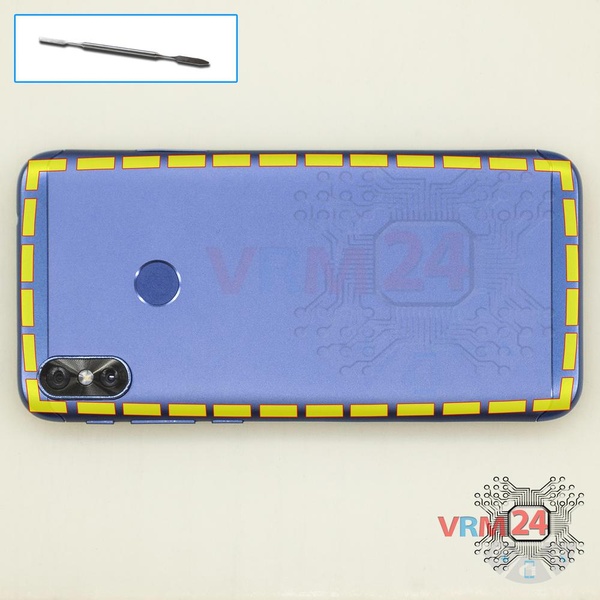

Étape 2.

Ouvrez la coque arrière

Ouvrez la coque arrière et retournez-la.

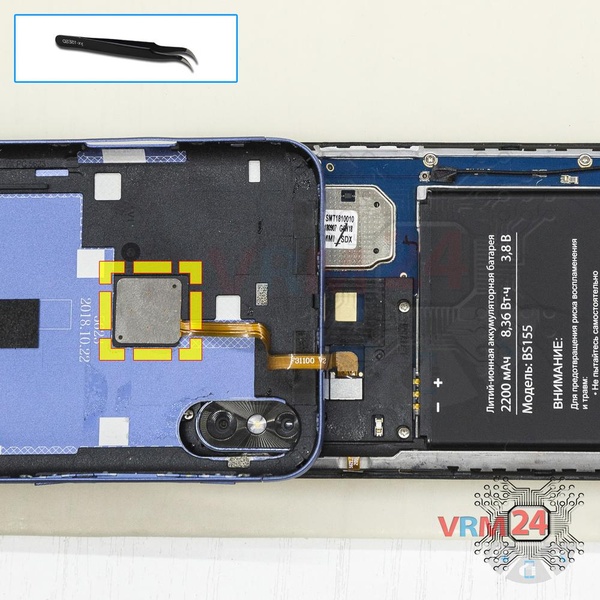

Étape 3.

Retirez le capteur d'empreintes digitales

⚠ Attention !

Cette étape est facultative ! Retournez simplement la coque et passez à l'étape suivante.
Sur les images, nous décollons le capteur d'empreintes digitales et retirons la coque.

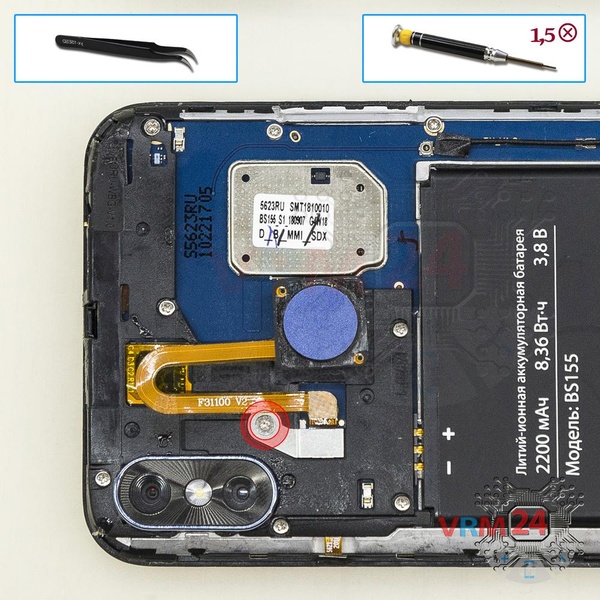

Étape 4.

Retirez le support

À l'aide d'un tournevis (cruciforme 1.5 mm PH000), dévissez 1 vis et retirez le support maintenant les connecteurs.

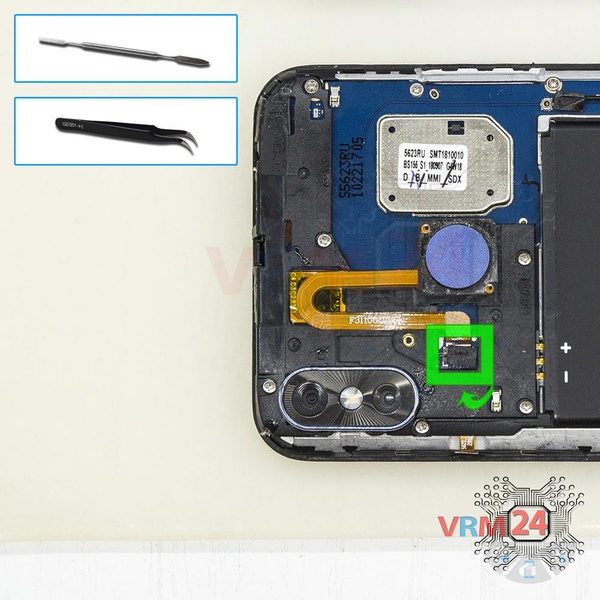

Étape 5.

Retirez le capteur d'empreintes digitales

Soulevez le connecteur du capteur d'empreintes digitales et retirez-le.

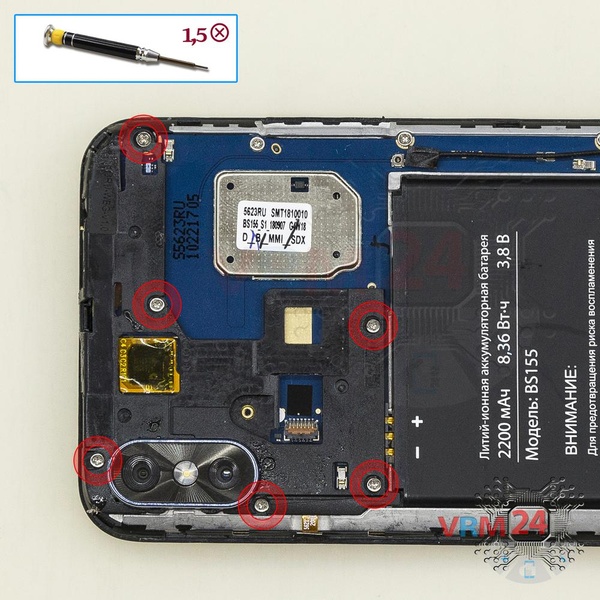

Étape 6.

Dévissez les vis

À l'aide d'un tournevis (Phillips 1.5 mm PH000), dévissez 6 vis.

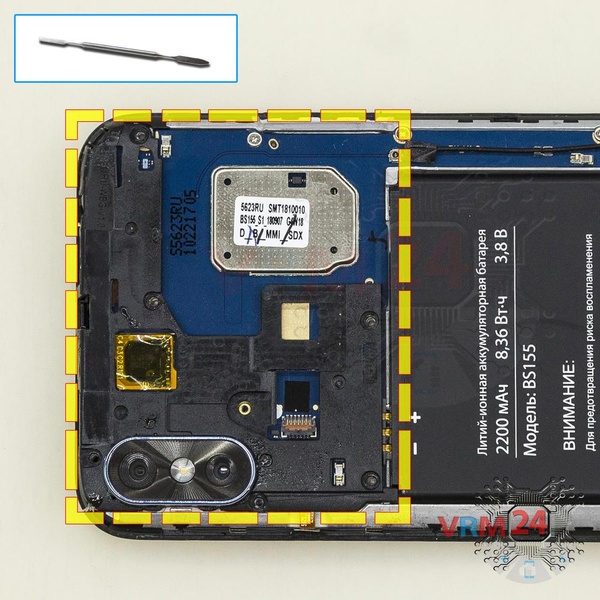

Étape 7.

Ouvrez la coque arrière

Retirez la coque avant.

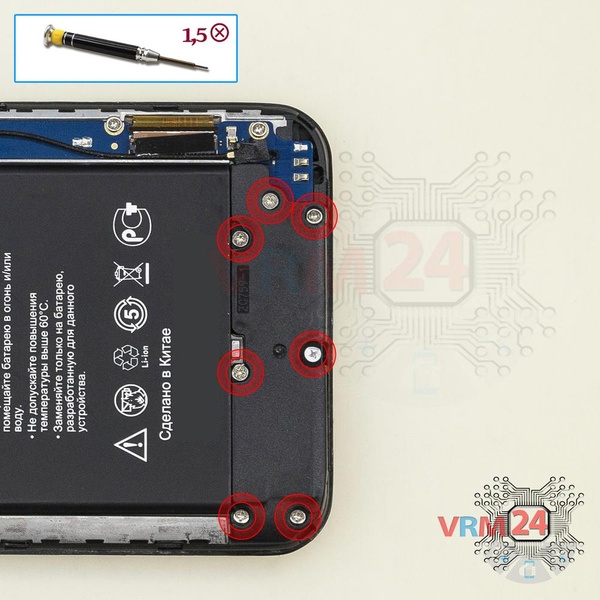

Étape 8.

Dévissez les vis

À l'aide d'un tournevis (cruciforme 1.5 mm PH000), dévissez 7 vis.

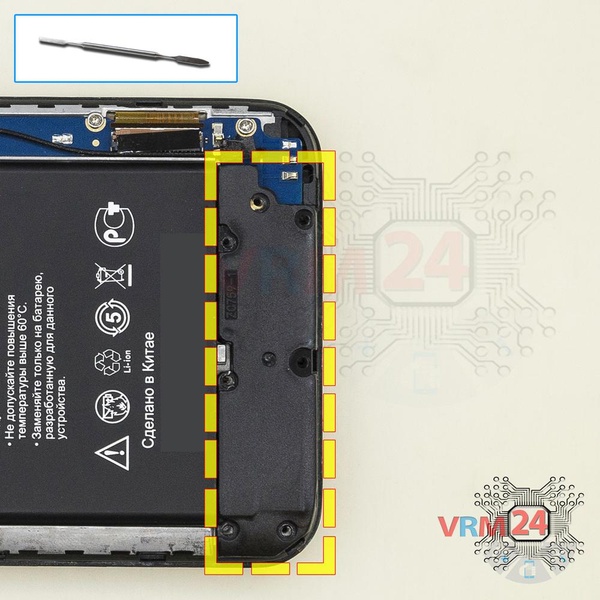

Étape 9.

Ouvrez la coque arrière

Soulevez et retirez le cache avec le microphone.

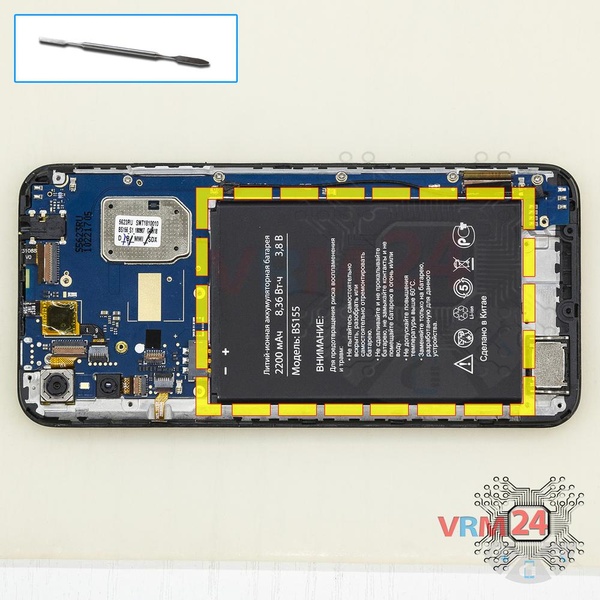

Étape 10.

Retirez la batterie

Retirez la batterie. Le modèle de batterie du DEXP BS155 est le même.

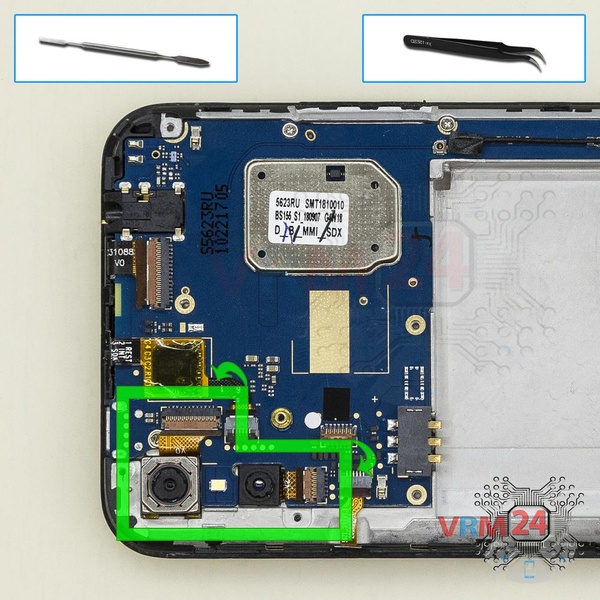

Étape 11.

Retirez les caméras

Débranchez les connecteurs de la carte mère et retirez les caméras principale et frontale (selfie).

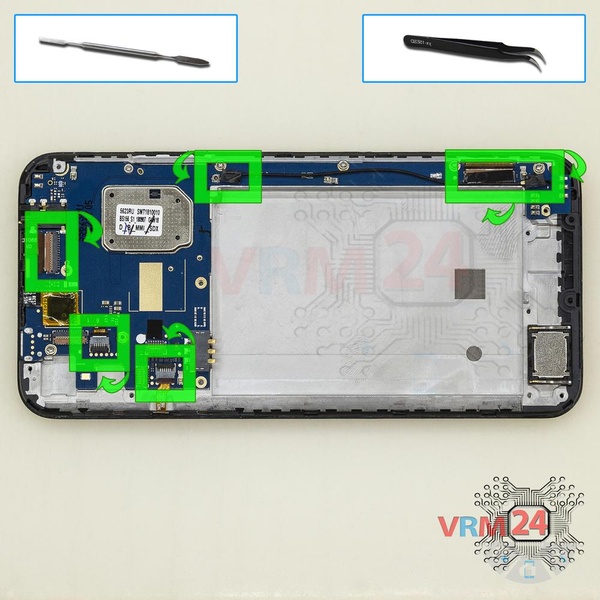

Étape 12.

Déconnectez les connecteurs

Débranchez les connecteurs sur la carte mère.

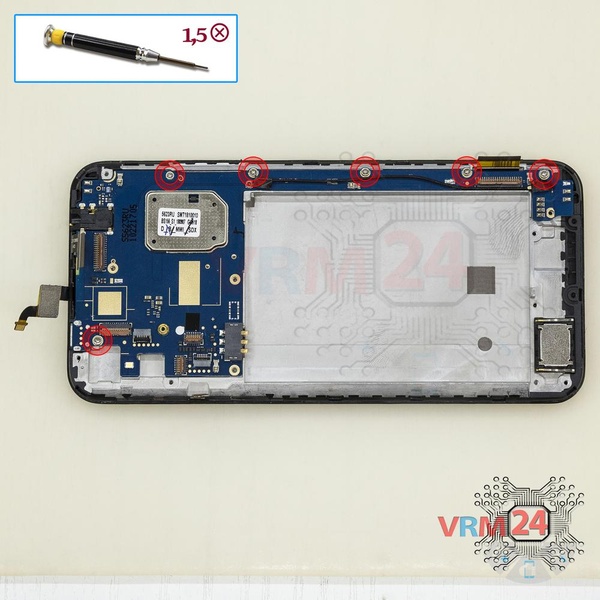

Étape 13.

Dévissez les vis

À l'aide d'un tournevis (Phillips 1.5 mm PH000), dévissez 6 vis.

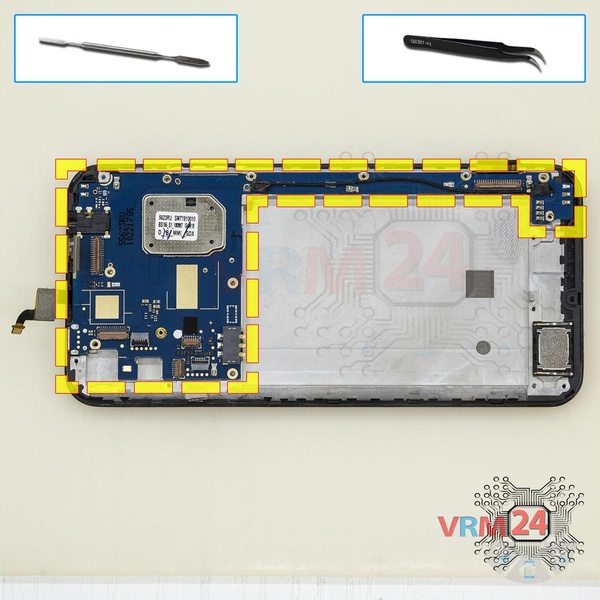

Étape 14.

Retirez la carte mère

Retirez la carte mère.

Étape 15.

Retirez la caméra avant

Retirez la caméra frontale (selfie).

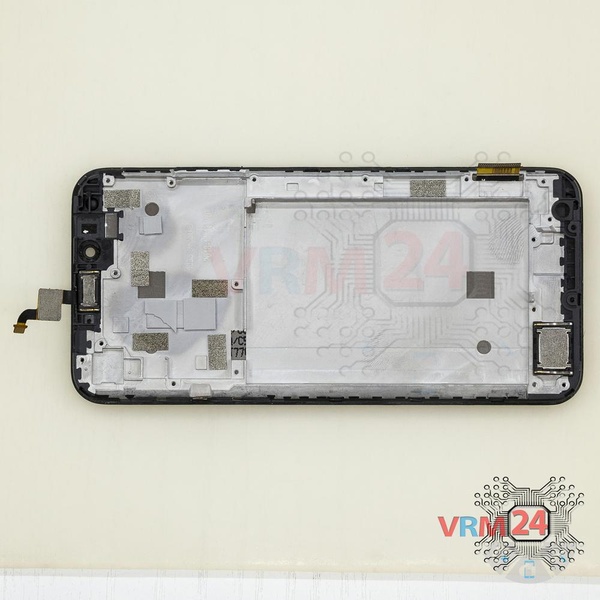

Étape 16.

Dans le cadre de l'écran est resté

Les pièces se trouvent dans le cadre du module d'affichage.

Evgenii Kuzmin

Ingénieur confirmé en maintenance et réparation

Le démontage\la réparation présente un niveau de difficulté facile et prend environ 15 minutes. Ce guide convient à tous les modèles DEXP BS155 or Дексп BS155 commercialisés dans différents pays.

#instructions #DEXP #DEXP BS155

Instructions de démontage détaillées du DEXP BS155 en vidéo, réalisées par notre centre de réparation et service mobile :
