Outils recommandés
Tournevis Phillips #000
Outil d'ouverture / Spudger
Pincettes

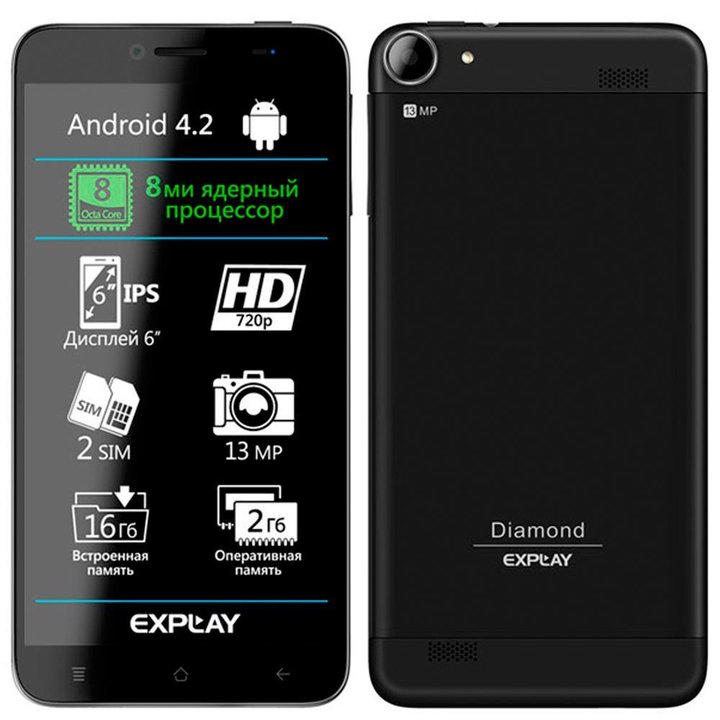

Démontage/Réparation de l'appareil mobile Explay Diamond (Écran Diamond) avec la description de chaque étape et l'ensemble d'outils requis.
4300
Vues
4
J'aime
—
Partager
4
Questions

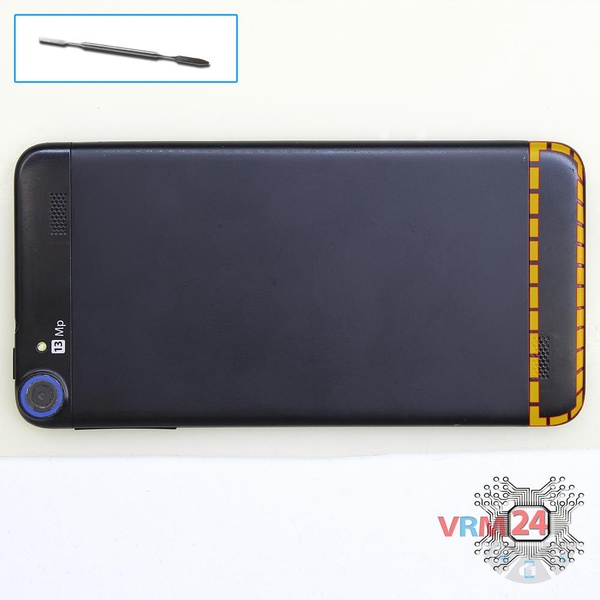

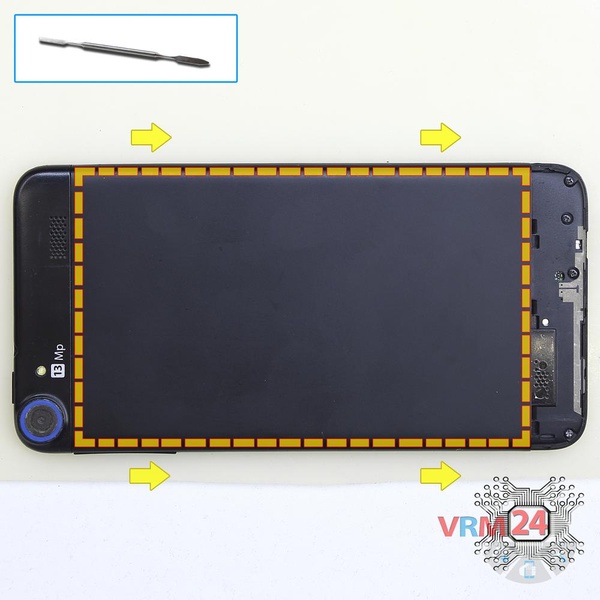

Étape 1.
Ouvrez la coque arrière
Ouvrez le couvercle dans la partie inférieure.
Étape 2.
Ouvrez la coque arrière
Ouvrez la coque arrière.

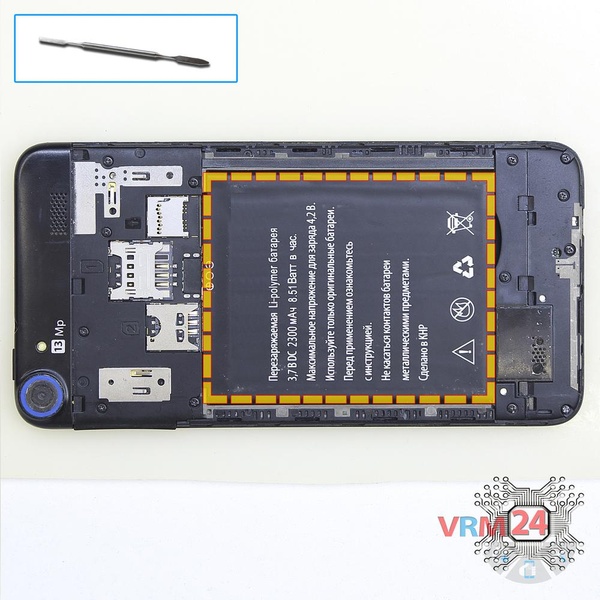

Étape 3.
Retirez la batterie
Soulevez et retirez la batterie.

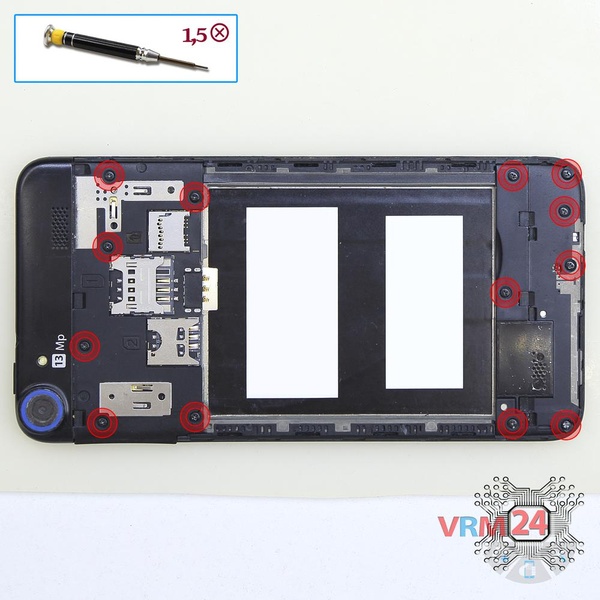

Étape 4.
Dévissez les vis
À l'aide d'un tournevis (Phillips 1.5 mm PH000), dévissez 13 vis dans le châssis du téléphone.

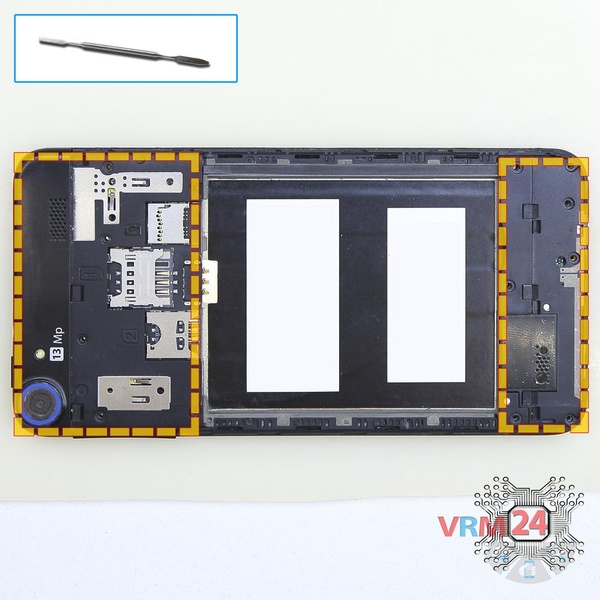

Étape 5.
Ouvrez les coques
Faites levier et retirez les couvercles avec les haut-parleurs dans les parties supérieure et inférieure.

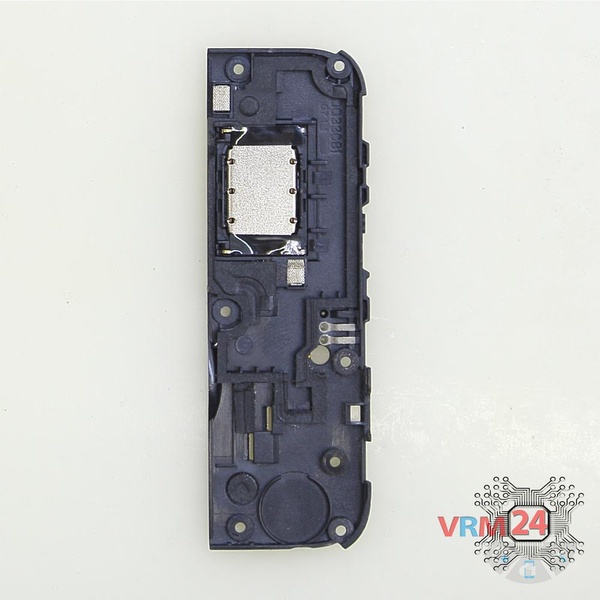

Étape 6.
Retirez le haut-parleur
L'ensemble haut-parleur (buzzer)

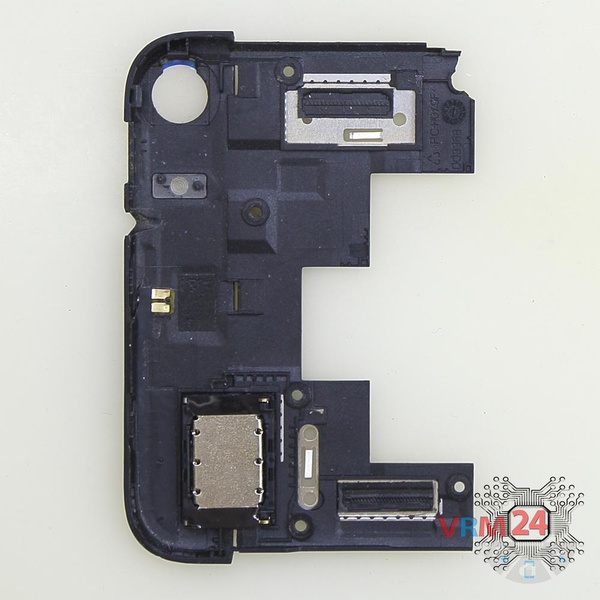

Étape 7.
Retirez le haut-parleur d'écoute
La partie supérieure avec le haut-parleur.

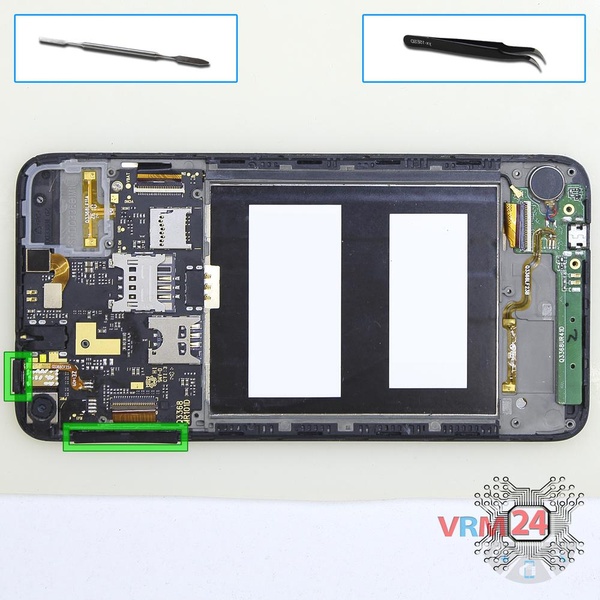

Étape 8.
Retirez les boutons
Retirez les touches de volume et d'alimentation.

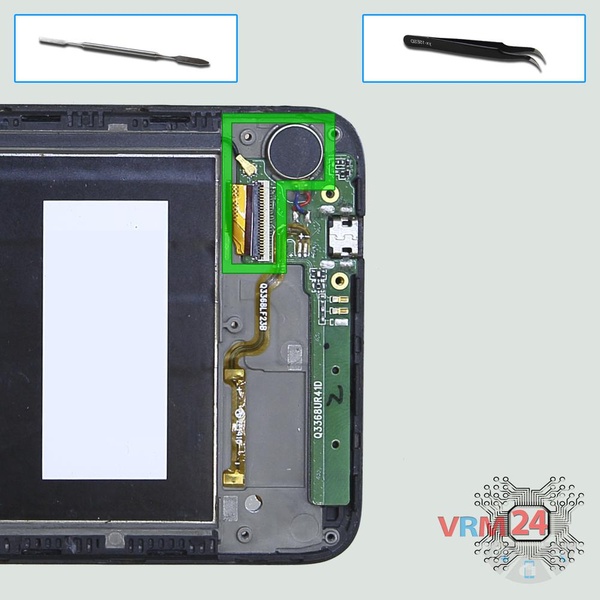

Étape 9.
Retirez la carte fille
Déconnectez les connecteurs de la carte mère inférieure et retirez-la.

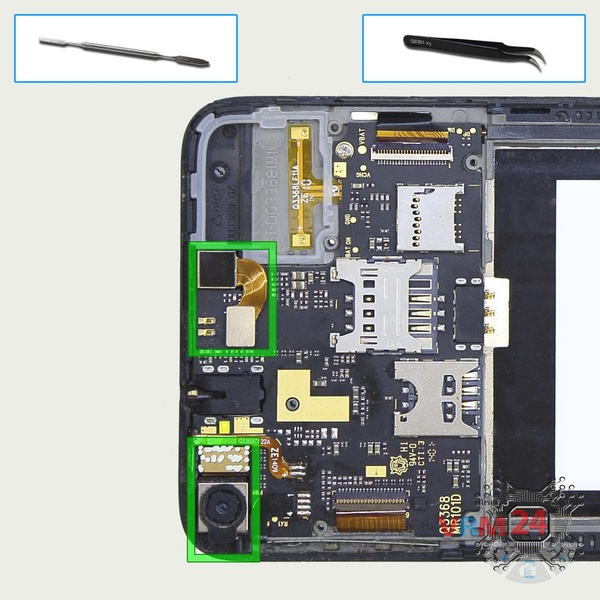

Étape 10.
Retirez les caméras
Débranchez les connecteurs sur la carte mère et retirez les caméras principale et frontale (selfie).

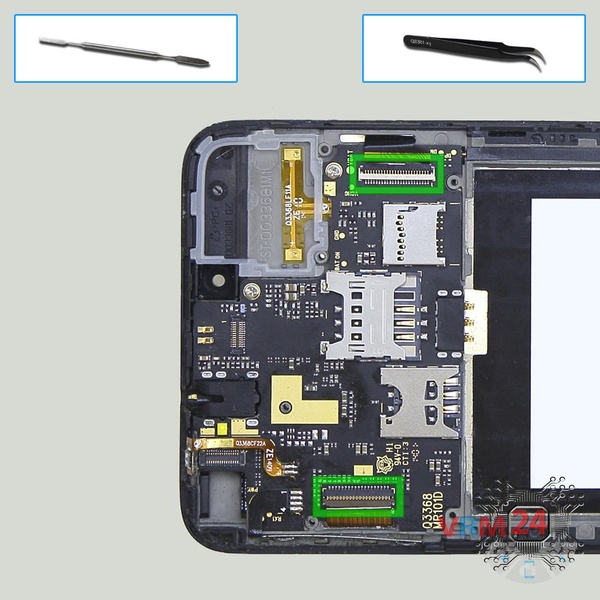

Étape 11.
Déconnectez les connecteurs
Débranchez les connecteurs sur la carte mère.

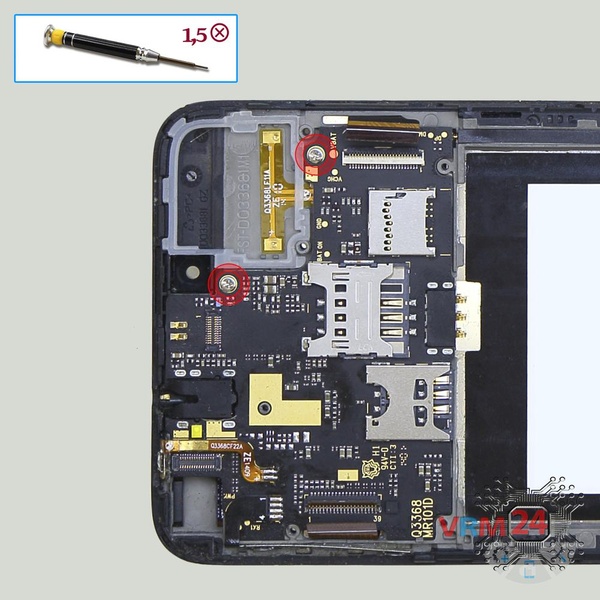

Étape 12.
Dévissez les vis
À l'aide d'un tournevis (Phillips 1.5 mm PH000), dévissez 2 vis dans la carte mère.

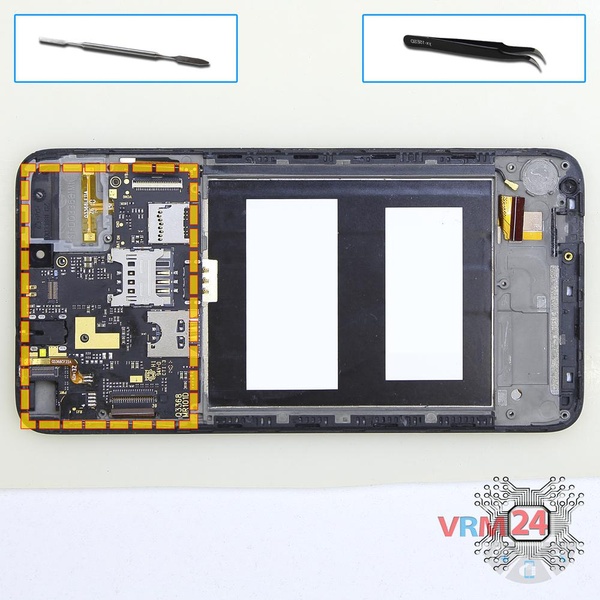

Étape 13.
Retirez la carte mère
Retournez la carte mère, déconnectez le connecteur du câble coaxial de l'intérieur et retirez la carte.

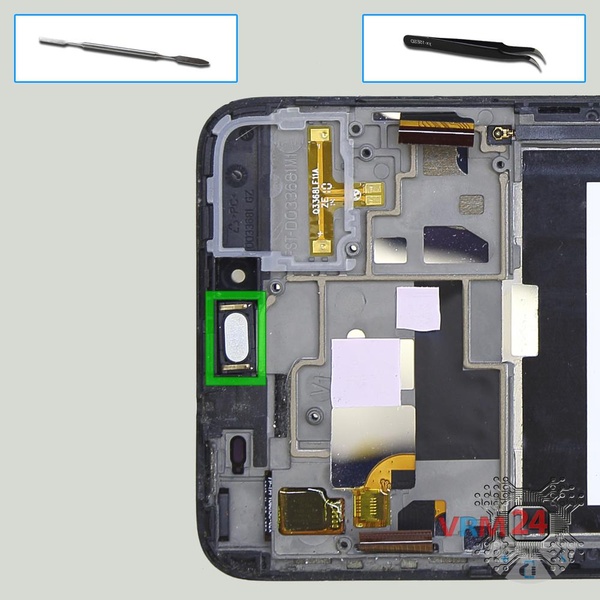

Étape 14.
Retirez le haut-parleur d'écoute
Faites levier et retirez l'écouteur (haut-parleur).

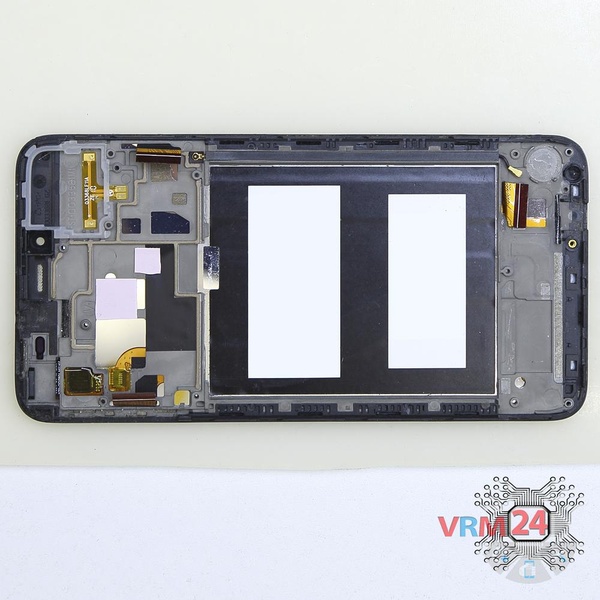

Étape 15.
Dans le cadre de l'écran est resté
Pièces dans le châssis du module d'affichage.
