Outils recommandés

Tournevis Phillips #000

Outil d'ouverture / Spudger

Pincettes

Démontage/Réparation de l'appareil mobile Explay Fresh (Écran Fresh) avec la description de chaque étape et l'ensemble d'outils requis.

4040

Vues

—

Questions

Vadim Popoff

Responsable du contenu / Auteur / Spécialiste du contenu

Spécialiste du contenu avec plus de 10 ans d’expérience dans le secteur des technologies.

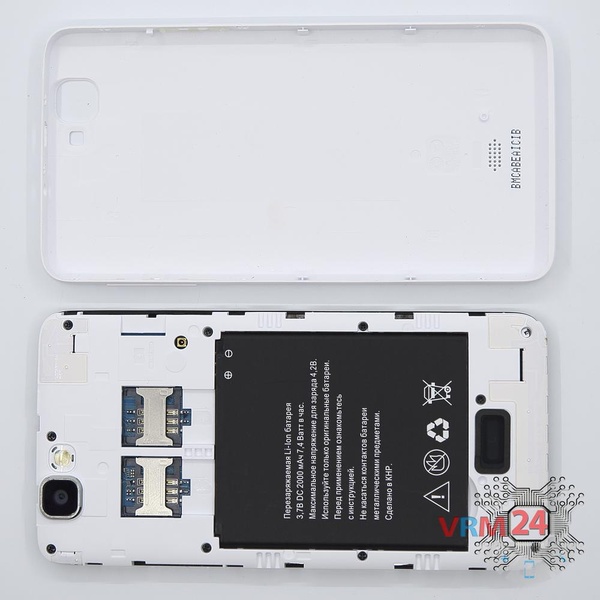

Étape 1.

Ouvrez la coque arrière

Ouvrez la coque arrière.

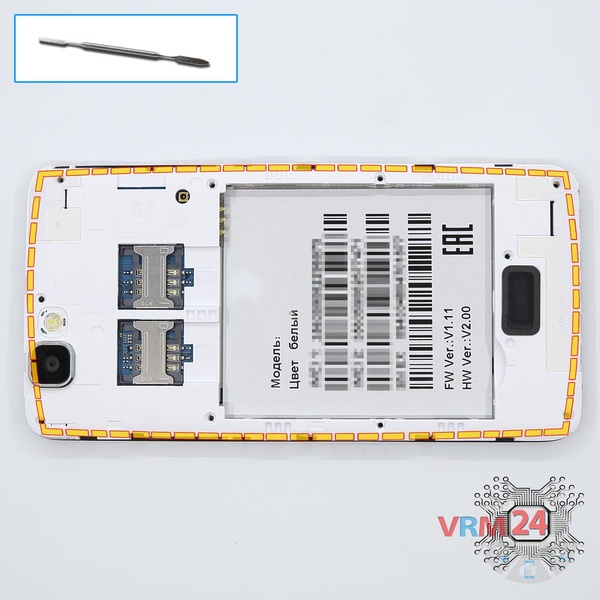

Étape 2.

Ouvrez le châssis intermédiaire

Faites levier et retirez le cadre intermédiaire.

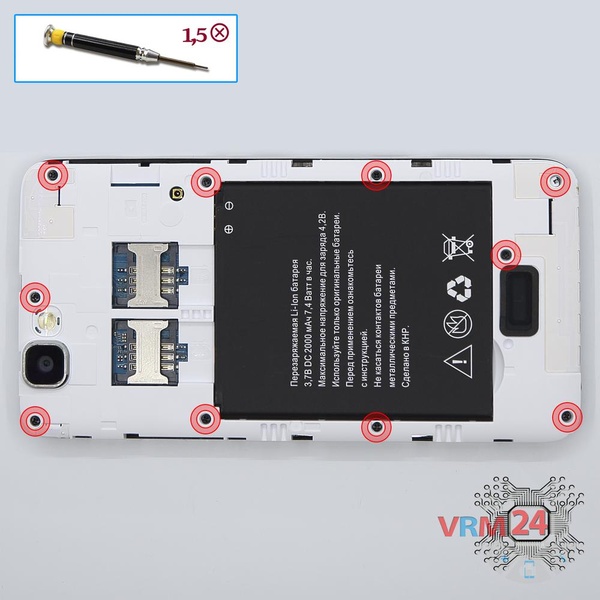

Étape 3.

Dévissez les vis

À l'aide d'un tournevis (Phillips 1.5 mm PH000), dévissez 10 vis dans le châssis du téléphone.

Étape 4.

Ouvrez le châssis intermédiaire

Faites levier et retirez le cadre intermédiaire.

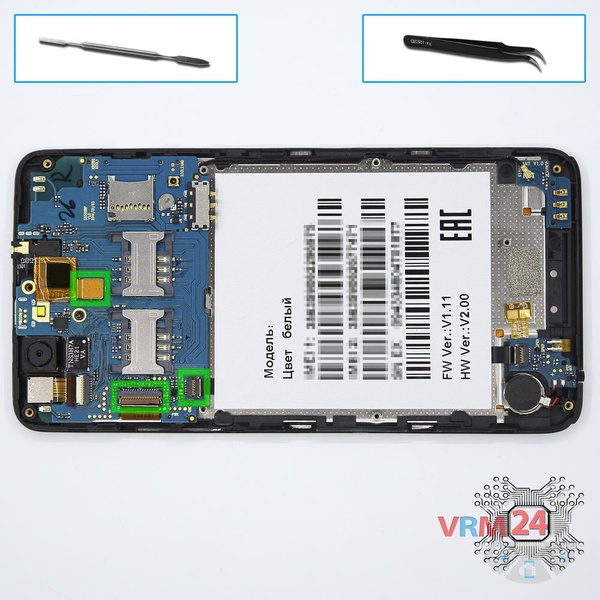

Étape 5.

Déconnectez les connecteurs

Débranchez les connecteurs sur la carte mère.

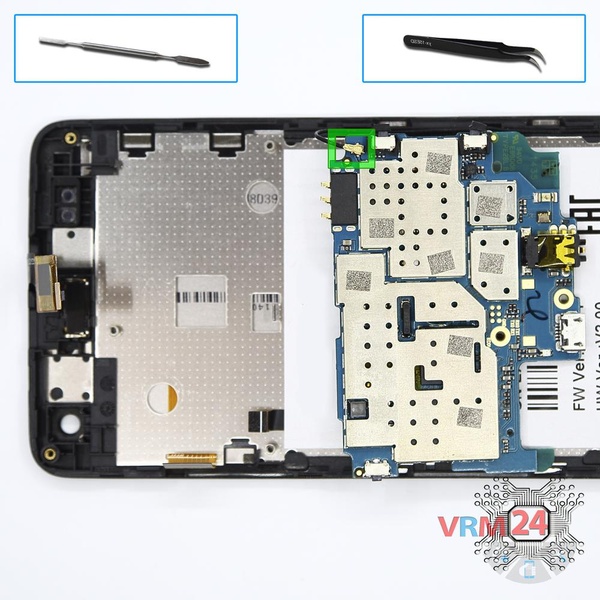

Étape 6.

Retournez le PCB

Retournez la carte mère, déconnectez le connecteur du câble coaxial de l'intérieur et retirez-le.

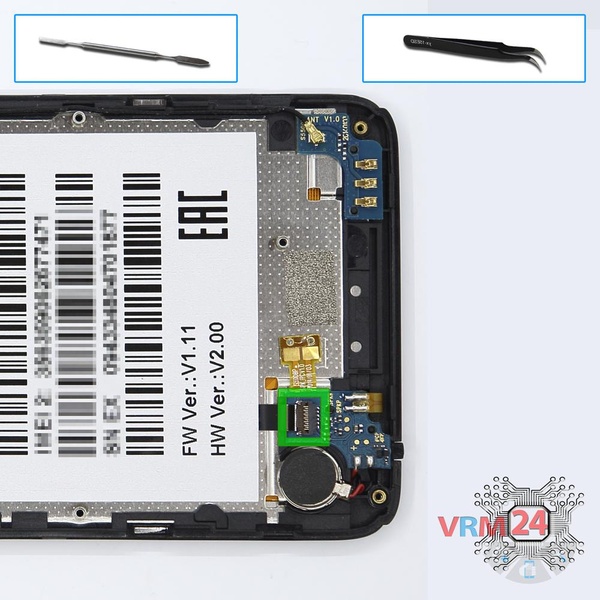

Étape 7.

Retirez la carte fille

Déconnectez le connecteur et retirez la carte inférieure avec un moteur de vibration et un microphone.

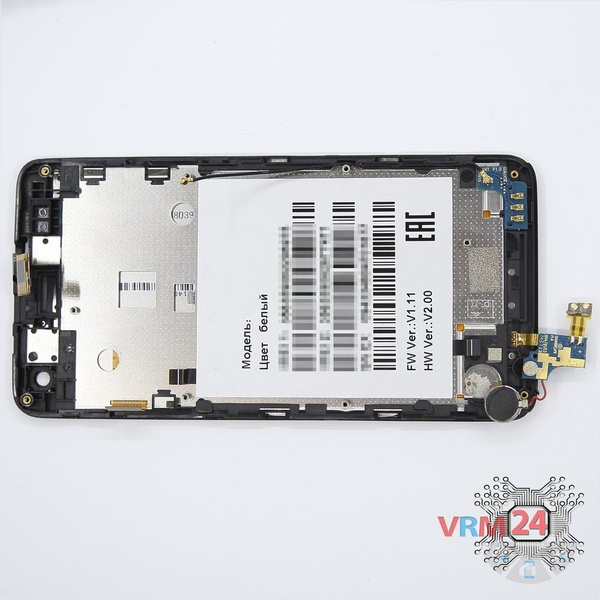

Étape 8.

Dans le cadre de l'écran est resté

Pièces dans le châssis du module d'affichage.

Evgenii Kuzmin

Ingénieur confirmé en maintenance et réparation

Le démontage\la réparation présente un niveau de difficulté facile et prend environ 4 minutes. Ce guide convient à tous les modèles Explay Fresh or Эксплей Фреш commercialisés dans différents pays.
