Outils recommandés
Tournevis Phillips #000
Outil d'ouverture / Spudger
Pincettes

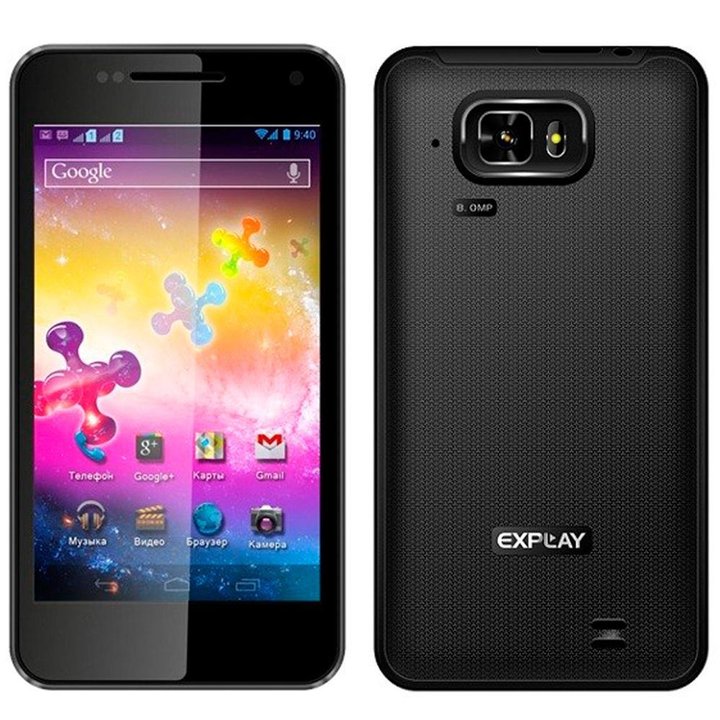

Démontage/Réparation de l'appareil mobile Explay Infinity 2 (Écran Infinity 2) avec la description de chaque étape et l'ensemble d'outils requis.
4551
Vues
1
J'aime
—
Partager
4
Questions

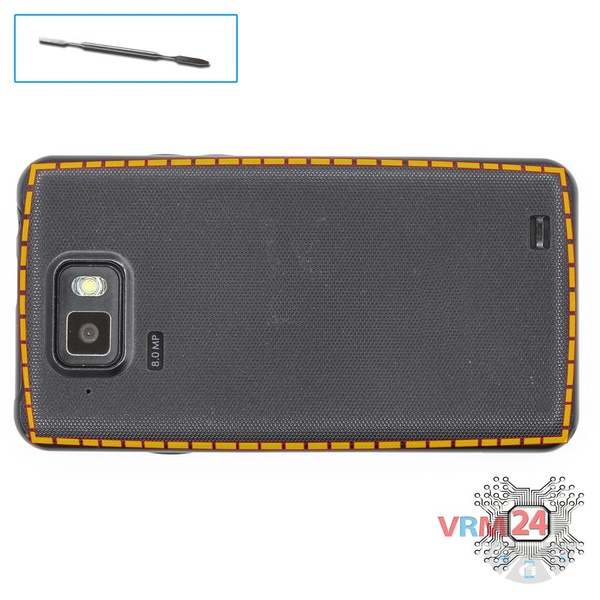

Étape 1.
Ouvrez la coque arrière
Ouvrez la coque arrière.

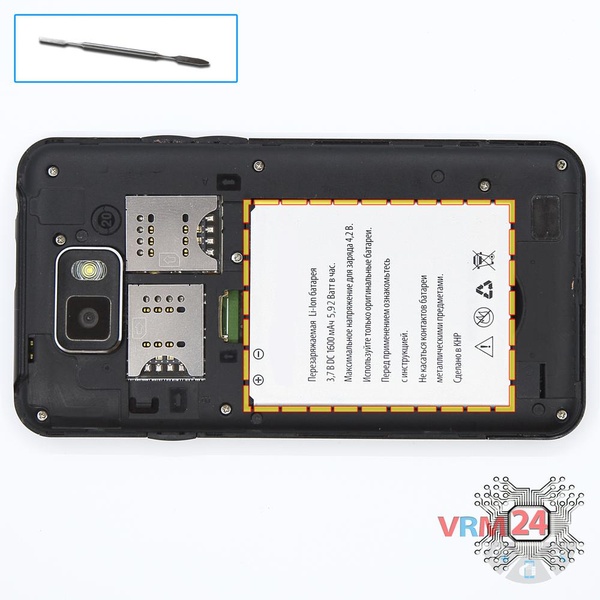

Étape 2.
Retirez la batterie
Soulevez et retirez la batterie.

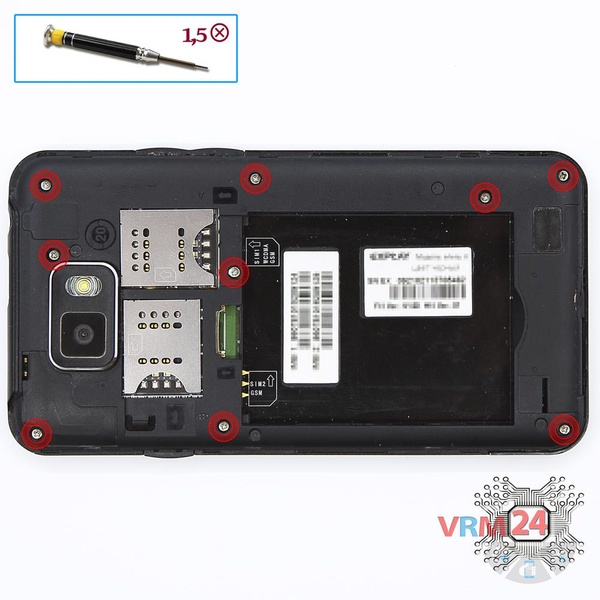

Étape 3.
Dévissez les vis
À l'aide d'un tournevis (cruciforme 1.5 mm PH000), dévissez 9 vis dans le châssis du téléphone.
Étape 4.

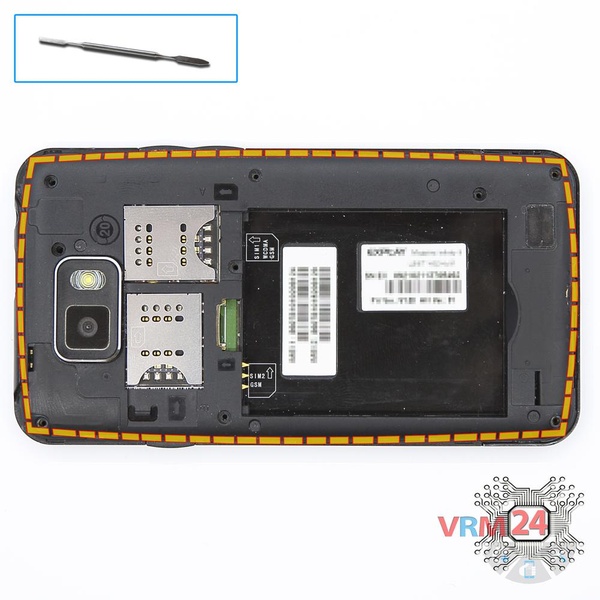

Ouvrez le châssis intermédiaire
Faites levier et retirez le cadre intermédiaire.
Étape 5.

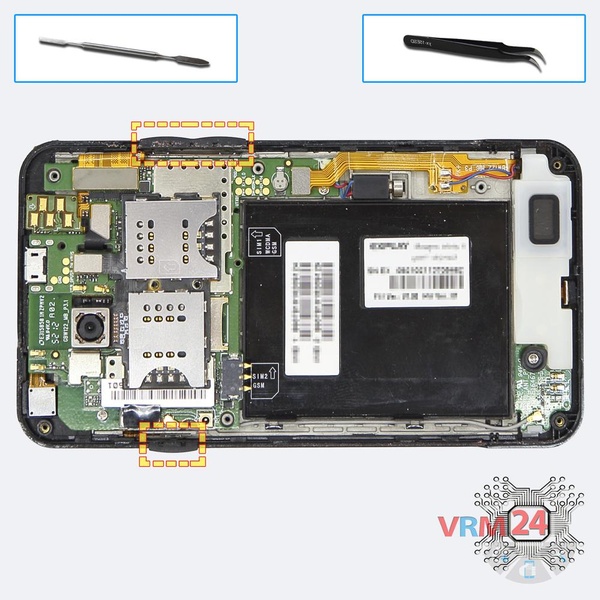

Retirez les boutons
Retirez les touches de volume et d'alimentation.

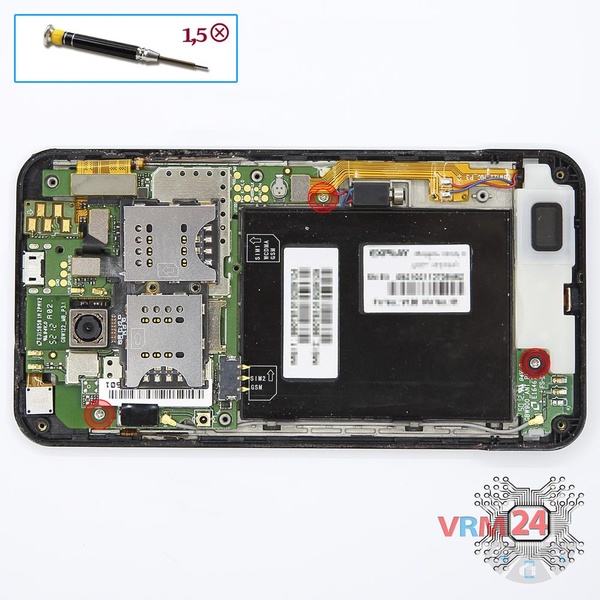

Étape 6.
Dévissez les vis
À l'aide d'un tournevis (Phillips 1.5 mm PH000), dévissez 2 vis sur la carte mère principale et 1 vis sur la carte inférieure.
Étape 7.

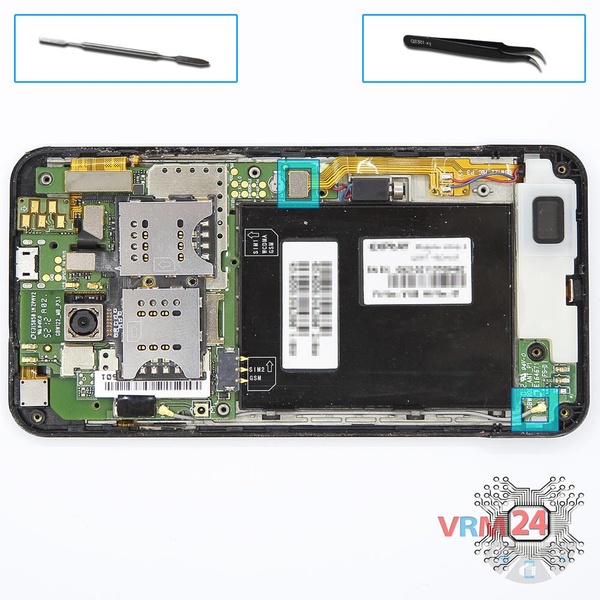

Retirez la carte fille
Déconnectez le connecteur sur la carte mère et le connecteur du câble coaxial sur la carte inférieure et retirez l' ensemble buzzer (haut-parleur) & la carte inférieure.

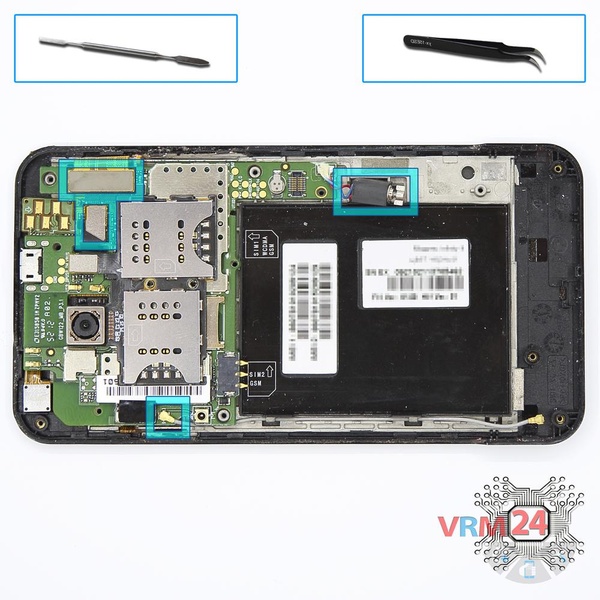

Étape 8.
Retirez le moteur de vibration
Déconnectez les connecteurs sur la carte mère et soulevez le moteur de vibration & la nappe du bouton d'alimentation & et du bouton de volume.
Étape 9.

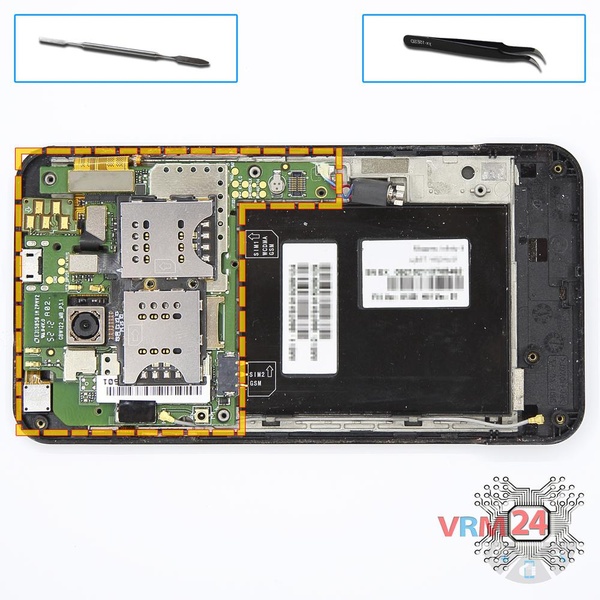

Retirez la carte mère
Retirez la carte mère.

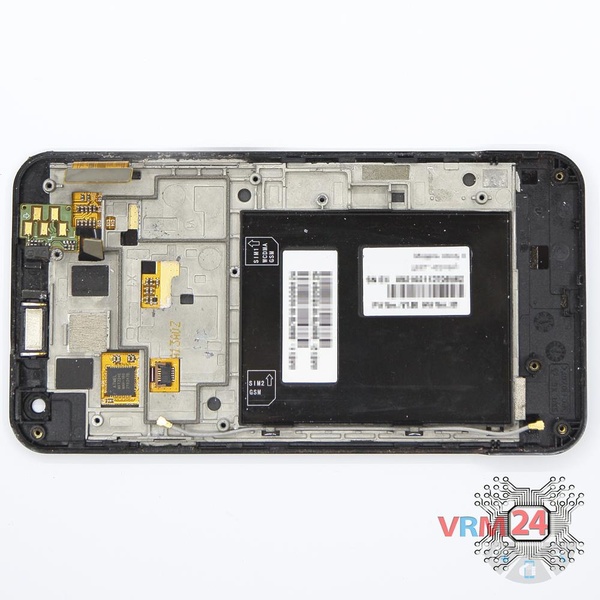

Étape 10.
Dans le cadre de l'écran est resté
Pièces dans le châssis du module d'affichage.

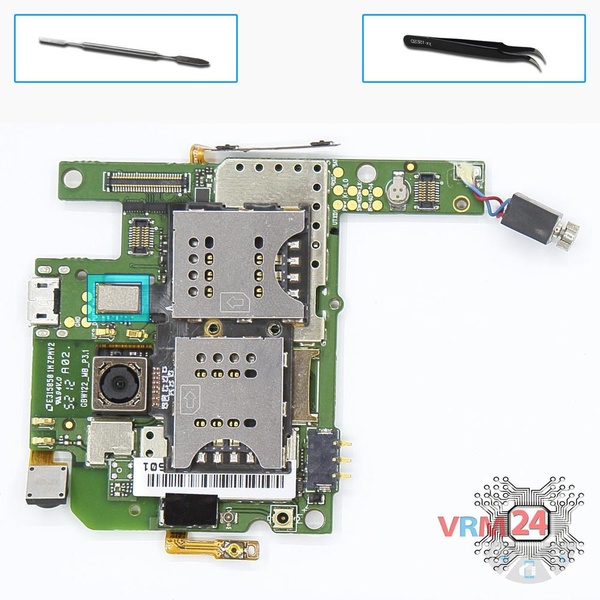

Étape 11.
Retirez le câble
Déconnectez le connecteur sur la carte mère et retirez le câble avec les connecteurs SIM.
Si vous avez une question, posez-la-nous et nous essaierons d'y répondre le plus en détail possible. Si cet article vous a été utile, veuillez l'évaluer.
