Outils recommandés
Tournevis Phillips #000
Outil d'ouverture / Spudger
Pincettes
Démontage/Réparation de l'appareil mobile Explay Tornado (Écran Tornado) avec la description de chaque étape et l'ensemble d'outils requis.
4442
Vues
0
J'aime
—
Partager
3
Questions
Étape 1.

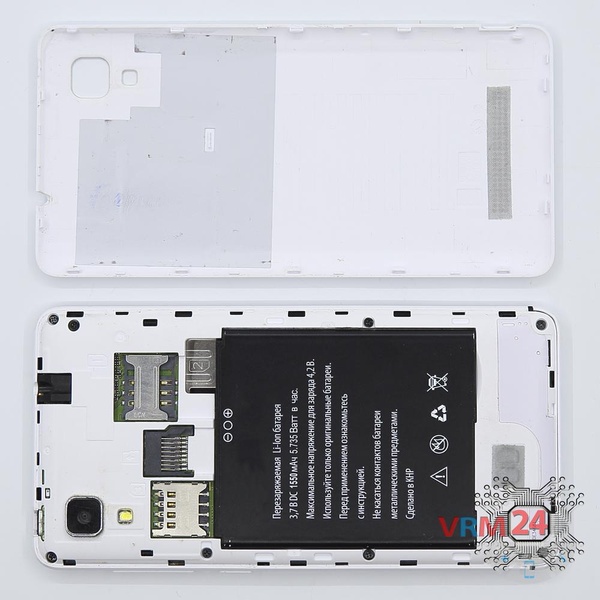

Ouvrez la coque arrière
Ouvrez la coque arrière.
Étape 2.

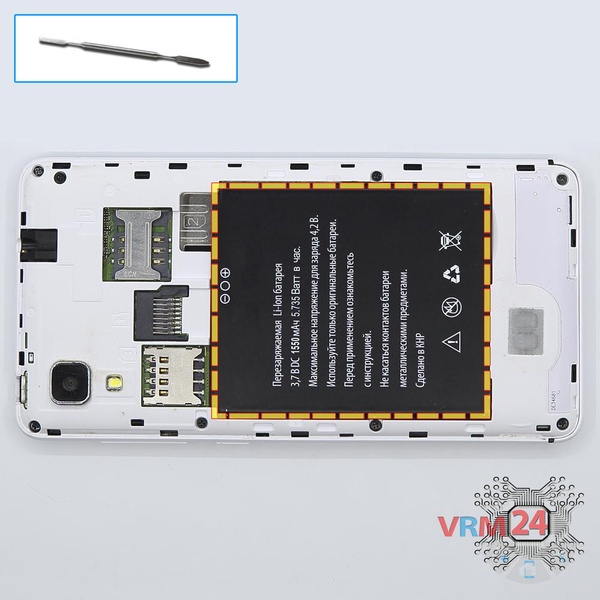

Retirez la batterie
Soulevez et retirez la batterie.

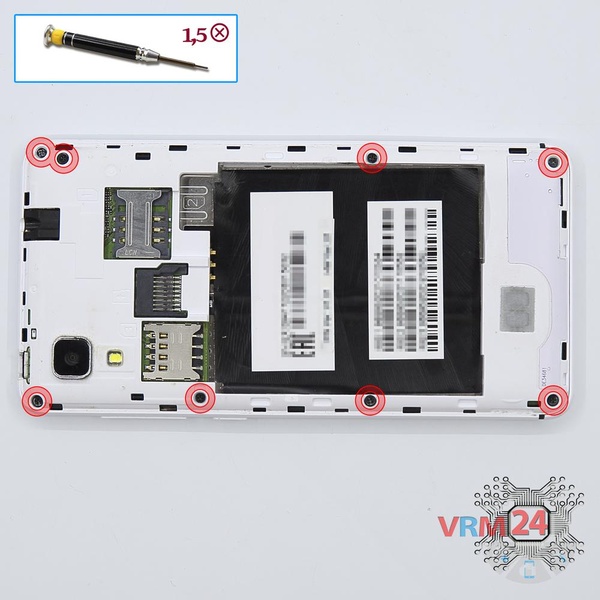

Étape 3.
Dévissez les vis
À l'aide d'un tournevis (Phillips 1.5 mm PH000), dévissez 8 les boulons dans le cadre du téléphone.
Étape 4.

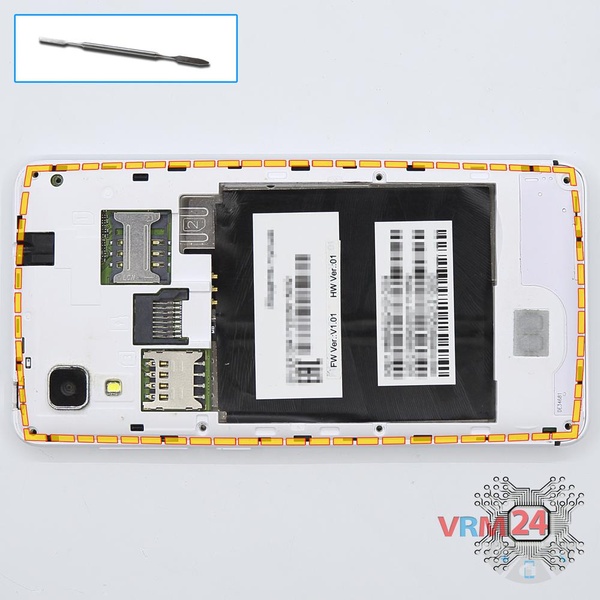

Ouvrez le châssis intermédiaire
Faites levier et retirez le cadre intermédiaire.

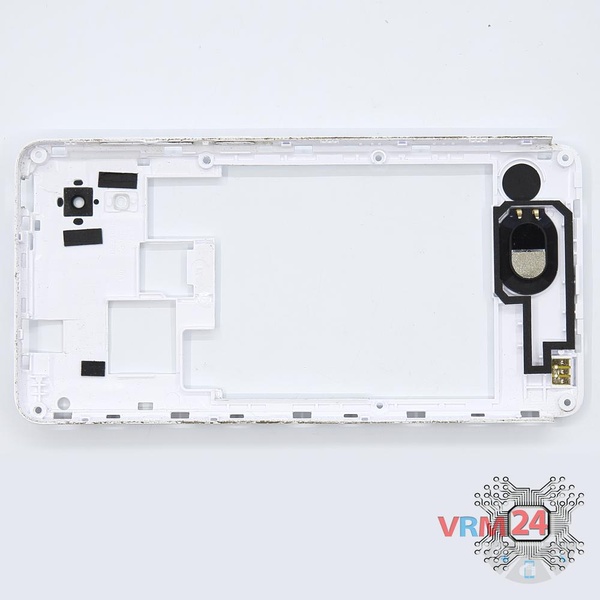

Étape 5.
Dans la coque intermédiaire
Le cadre intermédiaire.
Étape 6.

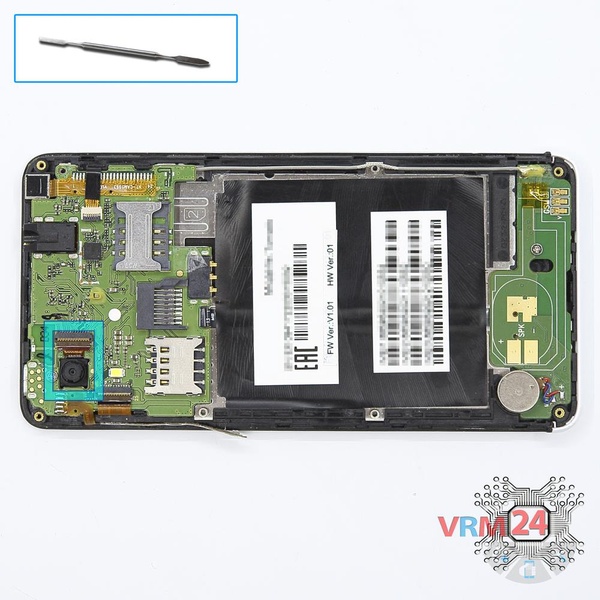

Retirez la caméra arrière
Débranchez le connecteur sur la carte mère et retirez la caméra principale.
Étape 7.
Dévissez une vis
À l'aide d'un tournevis (cruciforme 1.5 mm PH000), dévissez 1 vis dans la carte mère.
Étape 8.

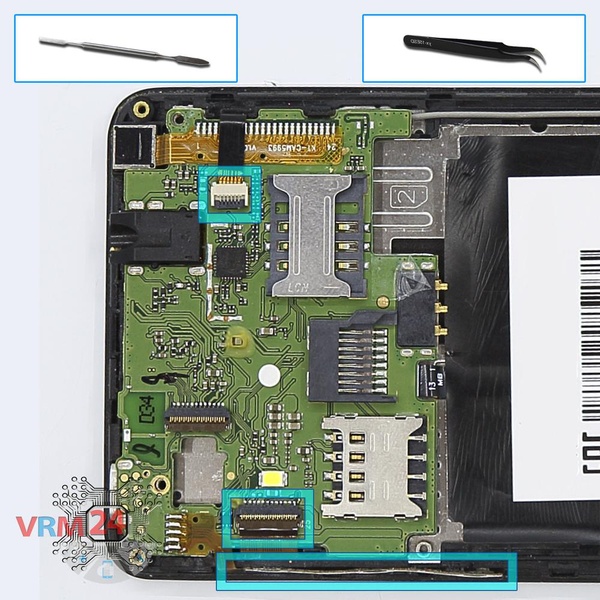

Déconnectez les connecteurs
Débranchez les connecteurs sur la carte mère.
Étape 9.

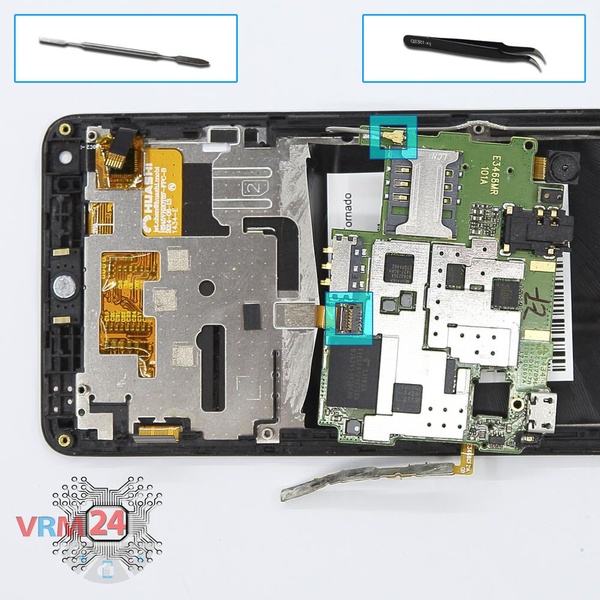

Retirez la carte fille
Retournez la carte, déconnectez les connecteurs de l'intérieur et retirez-la.

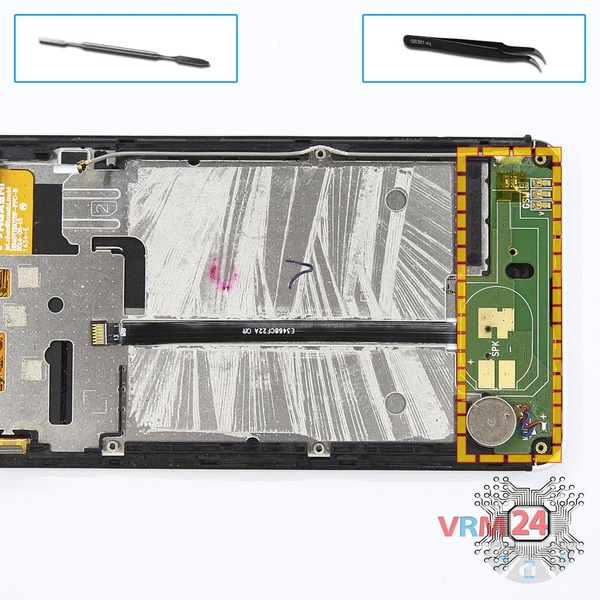

Étape 10.
Retirez la carte fille
Retirez la carte mère inférieure et le câble coaxial.
Étape 11.

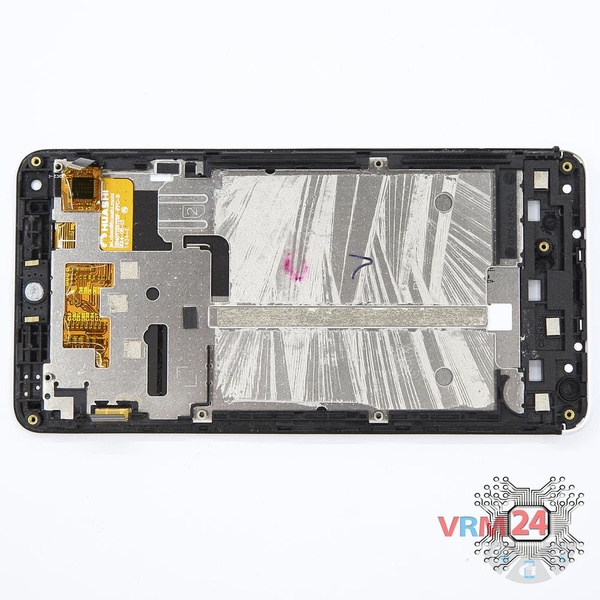

Dans le cadre de l'écran est resté
Pièces dans le châssis du module d'affichage.
